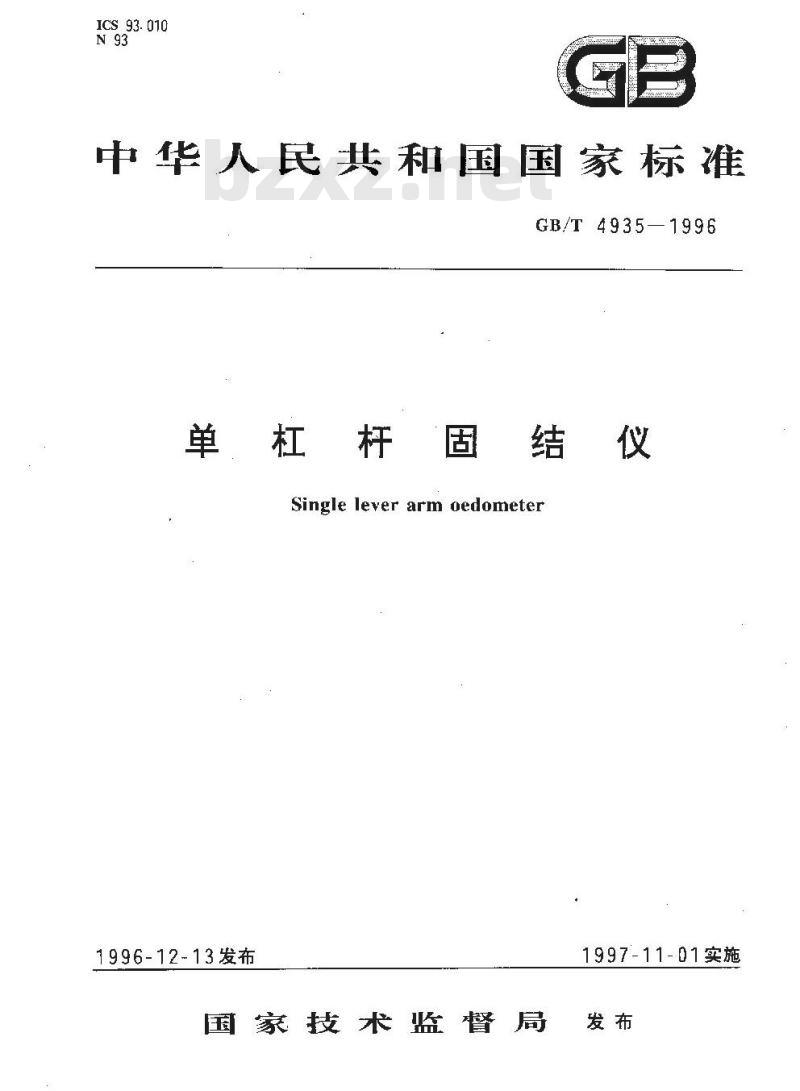

ICS 93. 010

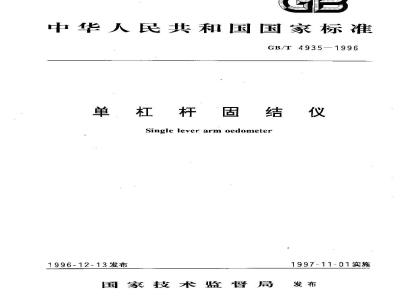

中华人民共和国国家标准
GB/T4935—1996
单杠杆固结仪
Single lever arm oedometer
1996-12-13发布
国家技术监督局
1997-11-01实施

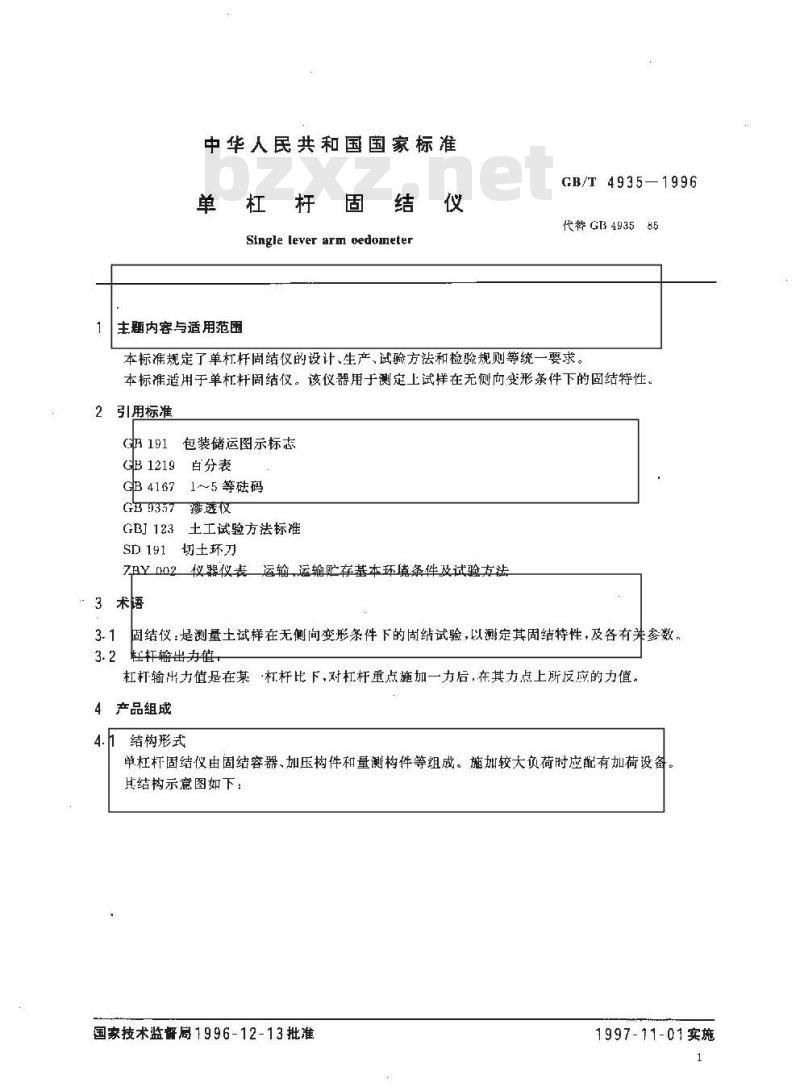

中华人民共和国国家标准
单杠杆
Single lever arm oedometer
主題内容与适用范围
GB/T 4935—1996
代替GB493585
本标准规定了单杠杆固结仪的设计、生产、试验方法和检验规则等统一要求。本标准适用于单杠杆周结仪。该仪器用于测定上试样在无侧向变形条件下的固结特性。引用标准
GB1219
GB4167
G35357
GBJ123
SD 191
包装储运图示标志
白分表
1～5等础码
土工试验方法标准
切土环刀
7BY02仪器仪表运.运输贮存基本环境条件及试验方法3术语
固结仪：是测量土试样在无侧向变形条件下的固结试验，以测定其固结特性，及各有并参数，杜托输出力值
杠杆输出力值是在某·杠杆比下，对杠杆重点施加一力后，在其力点上所反应的力值，4产品组成
结构形式

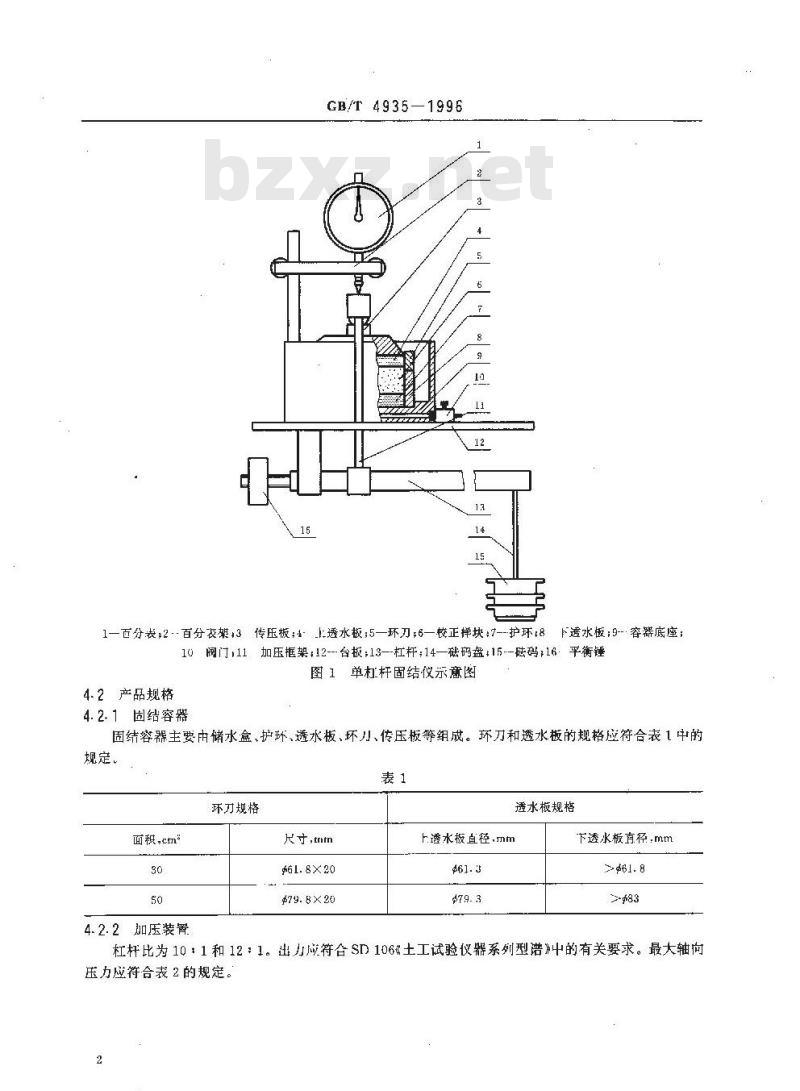

单杠杆固结仪由固结容器、加压构件和量測构件等组成。施加较大负荷时应配有加荷设备，其结构示意图如下：
国家技术监督局1996-12-13批准1997-11-01实施
GE/T4935—1996
1百分表;2·百分衣架?3传压板;4透水板;5—环刀;6—校正样块;7--护环，8下透水板：9-容器底座
10阀门，11加压框架：12--台板；13-杠杆：14—磁码盘：15-陆码16-平衡锤图1单杠杆固结仪示意图
4.2产品规格
4.2.1固结容器
固结容器主要由储水盒、护环、透水板、坏小、传压板等组成。环刀和透水板的规格应符合表1中的规定，
环规格
面积,cm
4.2.2加压装置
尺寸，tntn
$79.8×20
透水板规格
F透水板直径，mm
下透水板直径：mm
杠杆比为10：1和12：1。出小应符合SD106土工试验仪器系列型谱中的有关要求。最大轴何压力应符合表2的规定。

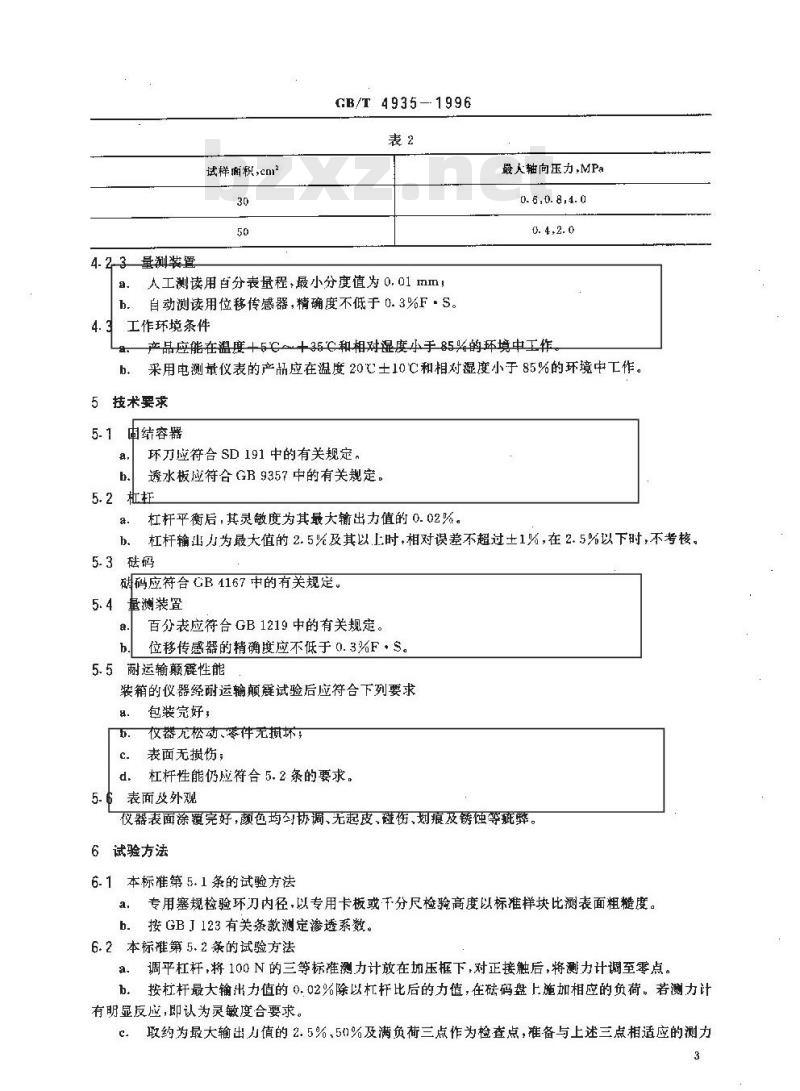

量测装置
试样面积，cm
GB/T 4935--1996
人工测读用白分表量程，最小分度值为 0.01mm!b.
自动测读用位移传感器，精确度不低于0.3%F·S。工作环境条件
最人轴向压力,MPa
0. 6,0. 8,4. 0
产品应能在温度+5℃+35℃和相对湿度小手85%的环境中工作b
采用电测量仪表的产品应在温度20℃土10C和相对湿度小于85%的环境中工作。5技术要求
冉结容器
环刀应符合SD191中的有关规定，透水板应符合GB9357中的有关规定。5.2杜托
杠杆平衡后，其灵敏度为其最大输出力值的0.02%。杠杆输出力为最大值的2.5%及其以上时，相对误差不超过±1%，在2.5%以下时，不考核、5.3磁码
础码应符合GB1167中的有关规定。5.4
量测装置
百分表应符合GB1219中的有关规定。b
位移传感器的精确度应不低于0.3%F·S5.5翻运输颠霆性能
装箱的仪器经耐运输颠霆试验后应符合下列要求a.
包装完好；
仅器无松动、零件无损坏；
表面无损榜
杠杆性能仍应符合5.2条的要求。5.6
表面皮外观
仪器表面涂覆完好，颜色均匀协调、无起皮、碰伤、划痕及锈蚀等疵弊。6试验方法
6. 1 本标准第 5. 1 条的试验方法2
专用塞规检验环刀内径，以专用卡板或干分尺检验高度以标准样块比测表面粗糙度。按GBJ123有关条款测定渗透系数。b.
6.2本标准第 5.2条的试验方法
a调平杠杆，将100N的三等标准测力计放在加压框下，对正接触后，将测力计调至零点。b。按杠杆最大输出力值的0,02%除以杠杆比后的力值，在码盘上施加相应的负荷。若测力计有明显反应，即认为灵敏度合要求。c.取约为最大输出力值的2.5%,50%及满负荷三点作为检查点，准备与上述三点相适应的测力3
GB/T 4935—1996

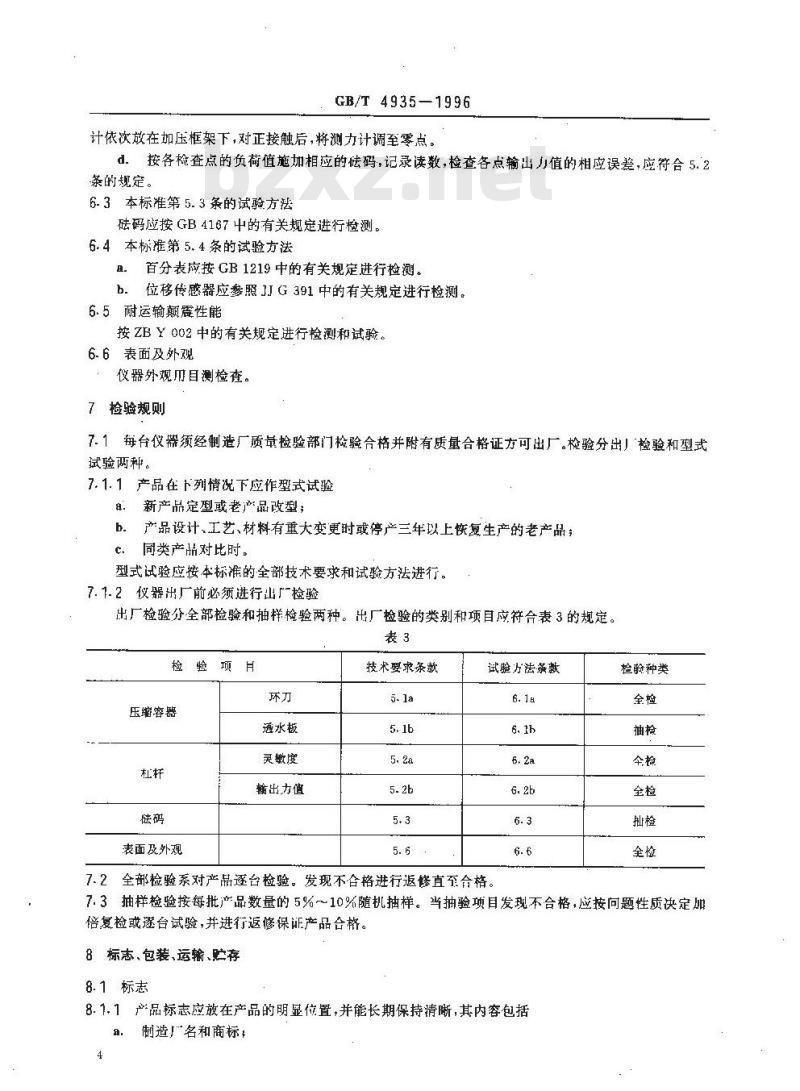

计依次放在加压框架下，对正接触后，将测力计调至零点。d按各检查点的负荷值施加相应的码，记录读数，检查各点输出力值的相应误差，应符合5.2条的规定。下载标准就来标准下载网
6-3本标准第5.3条的试验方法
码应按GB 4167中的有关规定进行检测。6.4本标准第5.4条的试验方法
。百分表应按GB1219中的有关规定进行检测。b。位移传感器应参照JJG391中的有关规定进行检测。6.5耐运输颠震性能
按ZBY002中的有关规定进行检测和试验。6.6表面及外观
仪器外观而目测检查。
7检验规则
7.1每台仪器须经制造厂质量检验部门检验合格并附有质量合格证方可出厂。检验分出」检验和型式试验两种。
7.1.1产品在下列情况下应作型式试验a.
新产品定型或老产品改型；
产品设计、工艺、材料有重大变更时或停产三年以上恢复生产的老产品，b.
同类产品对比时。
型式试验应按本标准的全部技术要求和试验方法进行。7.1-2仪器出厂前必须进行出厂检验出厂检验分全部检验和抽样检验两种。出厂检验的类别和项目应符合表3的规定。表3
检验项目
压缩容器
透水板
灵敏度
输出力值
表面及外观
技术要求条款
试验方法条款
7.2全部检验系对产品逐台检验。发现不合格进行返直至合格。检验种类
7.3抽样检验按每批产品数量的5%～10%随机抽样。当抽验项目发现不合格，应按问题性质决定加倍复检或遂台试验，并进行返修保证产品合格。8标志、包装、运输、贮存
8.1标志
8.1.1产品标志应放在产品的明显位置，并能长期保持清晰，其内容包括a.
制造厂名和商标：
b。产品名称、型号、规格；
产品主要参数；
制造日期,编号或生产批号。
8.1.2包装箱标志
GB/T 4935-1996
包装箱标志应符合GB191之有关规定8.2包装
8.2.1包装箱必须坚固防水、包装方法应按可拆御部件分别进行包装8.2.2杠杆应避免碰撞，不允许用上下限位螺钉顶住，应用软物衬垫后扎捆牢稳。转动部分座防尘。8.么.3主机必须固定牢稳，如有底脚孔应用螺栓将其固定在包装箱底板上，防止移动倾倒。8.么.4随机文件应放在塑料袋内，与产品一并装入主机箱内。随机文件包括出厂合格证；
b．装箱清单；
产品说明书。
包装完善的产品应能适应水运、陆运和空运。8.4忙有
减放在通风，下燥，无炭尘及避免阳光直射的仓库内。附加说明：
本标准由电力工业部提出。
亦标准由南京电力自动化设备总厂负责起草。本标准土要起草人章“新、黄涛涛。本标准1985年首次发布
本标准 1996 年第---次修订。
