GB/T 5163-1985 可渗性烧结金属材料 密度的测定 GB/T5163-1985 标准下载解压密码：www.bzxz.net

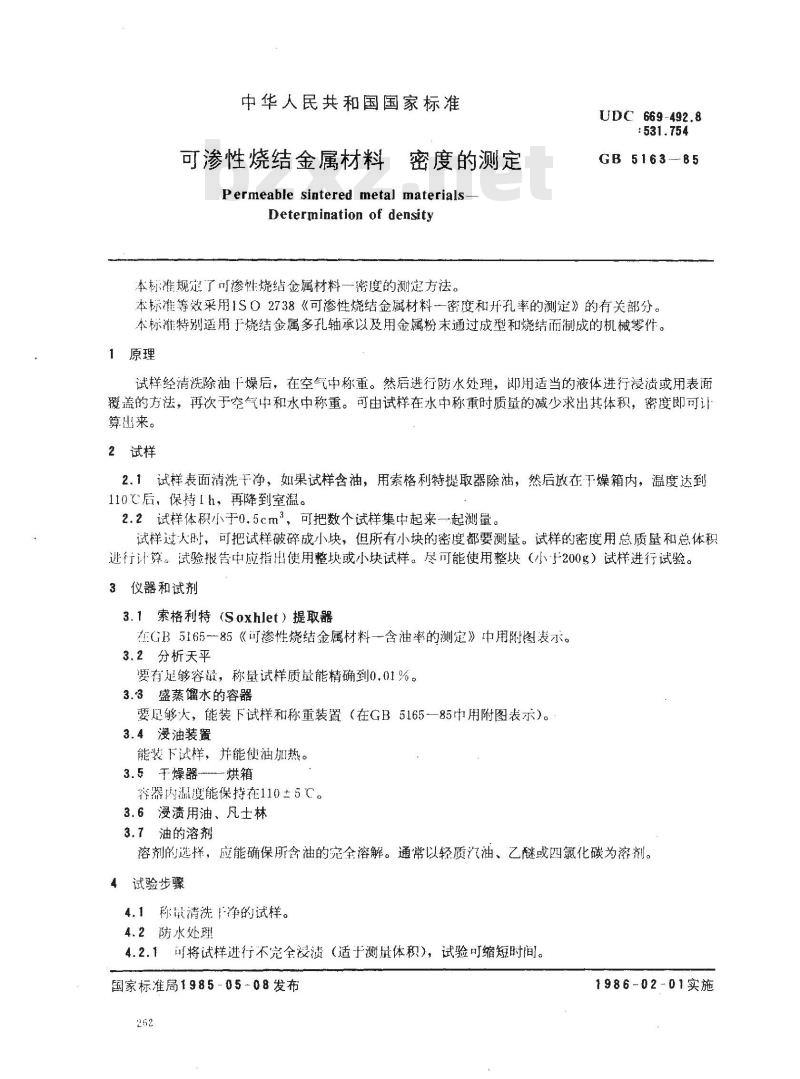

中华人民共和国国家标准
可渗性烧结金属材料
密度的测定，
Permeable sintered metal materialsDetermination of density
本标催规了可渗性烧结金属材料一密度的测定方法。UDC 669-492.8
GB 5163-85
本标准等效采用1SO2738《可渗性烧结金属材料一密度和开孔率的测定》的有关部分。本标准特别适用于烧结金属多孔轴承以及用金属粉未末通过成型和烧结而制成的机械零件。1原理
试样经清洗除油燥后，在空气中称重。然后进行防水处理，即用适当的液体进行漫渍溃或用表面覆盖的方法，再次于空气中和水中称重。可由试样在水中称重时质量的减少求出其体积，密度即可计算出来。
2试样
2.1试样表面清洗干净，如果试样含油，用索格利特提取器除油，然后放在干燥箱内，温度达到110℃后，保持1h，再降到室温。2.2试样体积小于0.5cm2，可把数个试样集中起来一起测量。试样过人时，可把试样破碎成小块，但所有小块的密度都要测量。试样的密度用总质量和总体积进行计算。试验报告中应指出使用整块或小块试样。尽可能使用整块（小于200g）试样进行试验。3仪器和试剂
3.1索格利特（Soxhlet）提取器在GB5165-85《可渗性烧结金属材料-含油率的测定》中用附图表示。3.2分析天平
要有足够容量，称量试样质量能精确到0.01%。3.3盛蒸馏水的容器
要足够大，能装下试样和称重装置（在GB5165一85中用附图表示）。3.4漫油装置
能装下试样，并能使油加热。免费标准下载网bzxz
3.5干燥器-烘箱
容器内温度能保持在110±5℃。3.6浸渍用油、凡士林
3.7油的溶剂
溶剂的选择，应能确保所含油的完全溶解。通常以轻质汽油、乙醚或四氯化碳为溶剂。试验步骤
4.1称最清洗一净的试样。
4.2防水处理
4.2.1可将试样进行不完全漫渍（适于测量体积），试验可缩短时间。国家标准局1985-05-08发布
1986-02-01实施

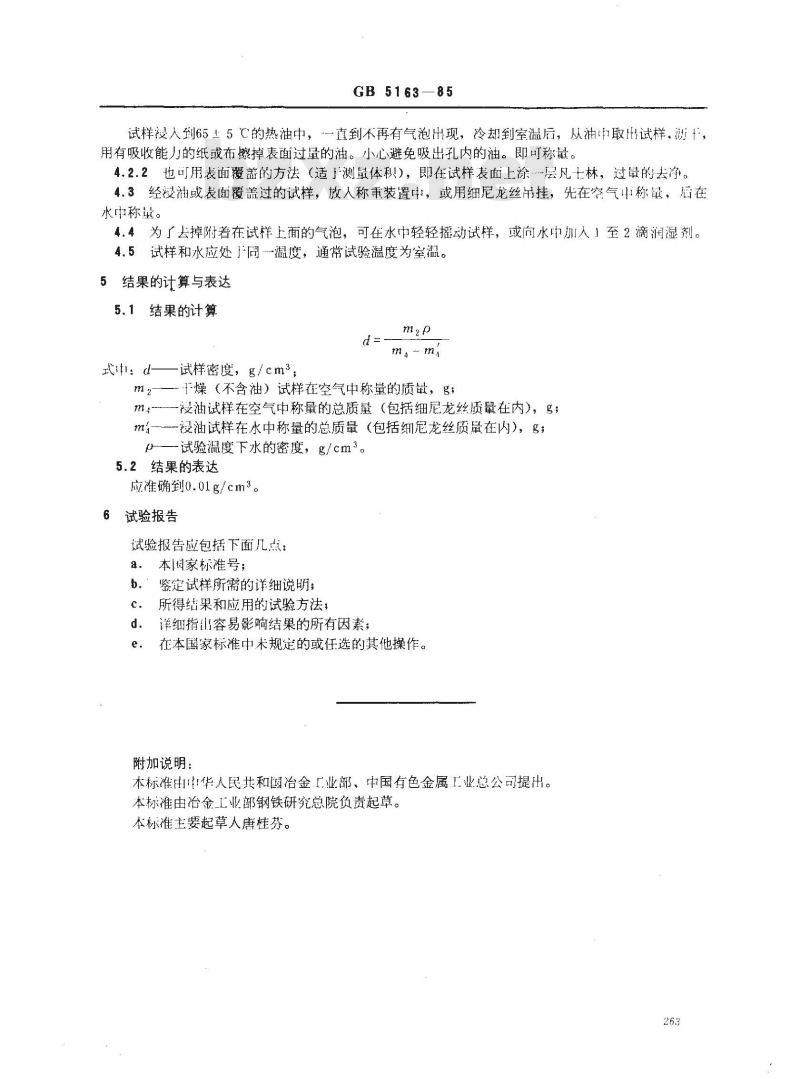

GB 5163—85
试样浸入到65±5℃的热油中，
直到不再有气泡出现，冷却到室温后，从油中取出试样，游十，用有吸收能力的纸或布擦掉表面过量的油。小心避免吸出孔内的油。即可称量。4.2.2也可用表面覆盖的方法（适」测量体积），即在试样表面上涂层凡士林，过量的去净。4.3经漫油或表面覆盖过的试样，放人称重装置中，或用细尼龙丝吊挂，先在气中称量，后在水中称量。
4.4为了去掉附着在试样上面的气泡，可在水中轻轻摇动试样，域向水中加人」至2滴润湿剂。4.5试样和水应处于间温度，通常试验温度为室温。5结果的计算与表达
结果的计算
式tt： d-
一试样密度，g/cm3，
--燥（不含油）试样在空气中称量的质量，g：m-—-没油试样在空气中称量的总质量（包括细尼龙丝质量在内），g;ms一-浸油试样在水中称量的总质量（包括细尼龙丝质量在内)，g；一试验温度下水的密度，g/cm3。5.2结果的表达
应准确到0.01g/cm2。
6试验报告
试验报告应包括下面几点：
a．本[国家标准号；
鉴定试样所需的详细说明；
所得结果和应用的试验方法，
详细指山容易影响结果的所有因素；在本国家标准中未规定的或任选的其他操作。附加说明：
本标准中中华人民共和国冶金工业部、中国有色金属工业总公司提出。本标准由治金工业部钢铁研究总院负责起草。本标准主要起草人唐桂芬。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
