中华人民共和国国家标准
电工电子产品环境试验设备
基本参数检定方法
振动（正弦）试验用机械振动台Inspectionmethodsforbasicparametersof evironmentak testing equipmentsfor electric and electronic productsMechanical vibrating type mechines.for vibration (sinusoidal) testUDC 621.3
.002.6-79
GB 5170.13—85
本标准规定了按GB2423.10《电T电子产品基本环境试验规程试验Fc：振动（正弦）试验方法》进行振动试验用机械振动台系统（以下简称振动台）基本参数的检定方法。振动台由振动台台体、控制装置、振动参数的测量和显示装置组成。1检定项目
1.1额定参数
1.1.1最人载荷
1.1.2 频率范围
1.1.9报动幅值
最大位移幅值：
b．最大加速度幅值。
1.2加速度被形失真度
1.3横向振动（位移）
1.4台面位移幅值均约度
1.5频率指示误差
1.6频率稳定度
1.7位移幅值指示误差
1.8位移值稳定度
1.9本底噪声加速度
本底位移幅值
扫频速率误差
扫频定位移精度
辐射噪声最人声级
连续工作时间
2检定用主要仪器
加速度计，
三向加速度计;
国家标准局1985-04-07发布
1986-01-01实施
GB5170.13—85
C。正弦振动测示仪（以下简称测振仪，应包含多通道前置放大器、选频器、运算器和显示器）d．频率计，
e.失真度测量仪
f． 电平记录仪，
B：声级计
h.秒表。
3一般规定
3.1检定用负载
检定用负载应由金属材料制成外形对称的刚性休，其质量、质心高及安装偏心距应符合有关规定。负载与振动台面连接表面的平面度应不大了0.1/1000，表面光洁度不低于5级。负载与台面刚性连接，定点均均分布且不少于4个。
3.2加速度计
a，川速度计的安装请振频率应大于振动台频率范围限值的10倍。b。加速度计应刚性地固定在.1.作台面或规定的固定点上。测量位移时允许使用磁铁座固定加速度计。
3.3对于多轴向服动台，基本参数的检定须分别在每个轴向上进行。8.4检定横向振动，加速度波形失真度和台面位移幅值均匀度时，分别按下列位移幅值和频率进行测泄。
最大位移幅值，频率范围下限值。a
b。频率范围上限值上的最人加速度幅值所对应的位移幅值；频率范围上限值。最大位移幅值，最大位移幅值的上限频率。c.
d最小位移幅值，最小位移幅值与最小加速度幅值对应的频率值。注：，最心位移幅值一般以本底位移幅值的借数表示。②最小加速度幅值一般以本底噪声加速度的俯数表示。3.5本检定方法所述加速度幅值均指基波加速度幅值。它可以由搬动频率和位移幅值按（1)式计算得到：
= 0.004 A f
式中：一—基波加速度幅值，：A位移幅值，mm；
f——频率，Hz。
4检定方法
4.1振动台额定参数的检定方法
振动台额定参数包括：
，最大载荷：
b.频率范围:
心，最大位移幅值，
d.最大加速度幅值。
4.1.1测试条件

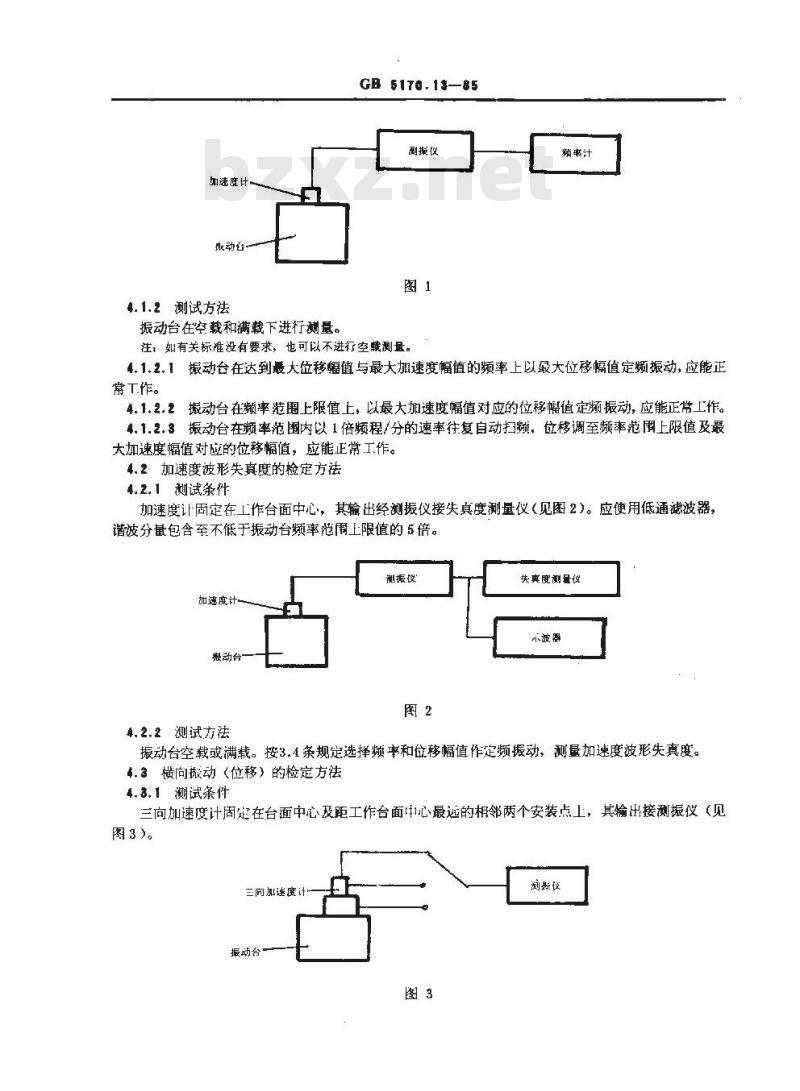

加速度计固定在1作台面中心或负载中心位置，其输出接测振仪，测振仪积分网络输出的位移信号接频举计（见图1）。
加速度计
现动白
4.1.2测试方法
振动台在空载和满载下进行测量。GB5170.13—85
副摄仪
注，如有关标准没有要求，也可以不进行空较剩量。频率计
4.1.2.1振动台在达到最大位移幅值与最大加速度幅值的频率上以最大位移幅值定频振动，应能正常T作。
4.1.2.2搬动台在频率范围上限值上，以最大加速度幅值对应的位移幅值定频振动，应能正常上作。4.1.2.3振动台在频率范围内以1倍频程/分的速率往复自动扫频，位移调至频率范围上限值及最大加速度幅值对应的位移幅值，应能正常工作。4.2加速度波形失真度的捡定方法4.2.1测试条件
加速度计固定在工作台面中心，其输出经测振仪接失真度测量仪（见图2）。应使用低通滤波器，谐波分量包含至不低于振动台频率范围上限值的5倍。测摄仪
加速度计-
报动台
4.2.2测试方法
失真度测量仪
小波霉
振动台空载或满载。按3.4条规定选择频率和位移幅值作定频振动，测量加速度波形失真度。43横向搬动（位移）的检定方法4.3.1测试条件
三向加速度计固定在台面中心及距工作台面心最远的相邻两个安装点上，其输出接测振仪（见图3）。
三向加速度计
振动台
测摄径
4.3.2测试方法
GB 5170.13—86
振动台空载或满裁。按3.4条规定选择频率和位移幅值作定频振动。在同次测量中，在每个测量点上分别测量三个方向的位移幅值。4.3.3横向振动（位移）比按下式计算T
式中；A,
VA?+A?
-同次测量主振方向的位移幅值，mm，X100 %
一问次测量中垂直于主报方向日.两个相五垂直的横向位移幅值，mm。ArA
4.4台面位移幅值均匀度的检定方法4.4.1测试条件
川速度计刚性连接在工作台面中心及距心最选的4个安装点上，各加速度计输出分别接测振仪各输人通道（见图4）。
加速度计
测振设
4.4.2测试方法wwW.bzxz.Net
振动台空载或满载。按3.4条规定选择频率和位移幅值作定频振动。在同次测量中，分别测量5个位置的位移幅值。
4.4.3台而位移幅值均匀度按下式计算：N
式中：
JAAmax
同次测量中台面中心点的位移幅值，mm100%
同次测量中台面各安装点的位移幅值相对下中心点的位移幅值的最大偏差的绝对值，mm。
4.5频率指示误差的检定方法
4.5.1测试条件
同4.1.1。
4.5.2测试方法
在规定的空载频率范围内，均均选取5个以上频率进行测量，记录振动台频率示值及频率计示值并计算其误差。
4.6频率稳定度的检定方法
4.6.1测试条件
4.6.2测试方法
报动台满载。在振动台达到最大位移幅值与圾大加速度幅值的频率上或频率范围的L限频率上，GB6170.13-85
以最大加速度幅值按规定的时间连续定频振动，每隔15min记录1次频率计小值。4.6.3频率稳定度按下式计算：
△/m×100 %或Afm
式：fo—
给定的试验频率示值，Hz3
各次测量，频率计示值相对于给定频率值的最大偏差，H2。4.7位移幅值指示误差的检定
4.7.1测试条件
测摄仪
加速度！
振动台征移示值
振动台
4.7.2测试方法
振动台空载。在频率范固的下限值上或振动台达到最大位移幅值与最人加速度幅值的频率上，分别在最人位移幅值范围内购匀选取5个位移幅值依次进行测量，记录振动台位移示值及测振仪示值。4.7.3位移幅值指示误差按下式计算：d
式中：aa——同次测量中测振仪的位移示值，mm;一同次测量搬动台的位移示值，mm。4.8位移幅值稳定度
4.8.1 测试条件
（5）
4.8.2测试方法
振动台满载。在振动台达到最大位移幅值与最人加速度幅值的频率上或频率范围的上限频率上，以最大加速度幅值按规定时间连续定频振动，每隔15min记录1次测振仪位移示值。4.8.3位移幅值稳定度按下式计算，AAmax
×100%
式中：A，—给定的位移示值，mm，AAmax
各次测量中，测振仪位移示值相对于给定值的最大偏差，m而。4.9本底噪声加速度的检定方法
4.9.1测试条件
加速度计固定在工作台面中心，其输出接测振仪（上限频率为5kHz）。4.9.2测试方法
振动台空载。位移幅值调至最小，在频率范内缓慢扫频，记录最大的噪声加速度有效值。表.10本底位移幅值的检定方法
4.10.1测试条件
4.10.2测试方法
GB 5170.13—85
振动台空载。位移幅值调至最小，在频率范围内缓慢扫频，记录位移幅值的最大值。4.11扫频速率误差的检定
在振动台空载频率范围内，以每分钟一个倍频程的速率往复自动扫频，位移幅值为频率范围1:限值上的最大加速度幅值所对应的位移幅值，用秒表测量振动台每扫过一个倍频程的时间，并计算其误差
4.12扫频定位移幅值精度的检定4.12.1测试条件
加速度计固定在工作台面中心，其输出接测振仪，测振仪积分网络输出的位移信号接申平记求仪（见图6)。
测振仪
加速度计～
振动台子
4.12.2测试方法
电平记录仪
在振动台的空载或满载频率范围内，以每分钟一个倍频程的速率自动扫频，位移幅值为频率上限值上的最大加速度值所对应的位移幅值，电平记录仪测得幅频特性曲线的最大不半度，即为扫频定位移幅值精度。
4.13辐射噪声最大声级的检定方法振动台空载，在频率范围的上限值，以最大加速度幅值定频振动，在距台体边缘1m运的人体高度内用声级计（A计权网络）测量开记录声级最大值。4.14连续」作时间的捡定方法
a：振动台满载。按3.4条！b或c规定的频率和振幅在规定的连续工作时间内定频振动，振动台应能正常上作，并按4.6、4.8条进行检测。b，振动台满载，在频率范围内，以频率上限值上的最大加速度幅值所对应的位移幅值，按每分钟一个倍频程的速率自动扫频，在规定的连续工作时间内，振动台应能正常「作。GB5170.13-85
附录A
检定项目的选择
(参考件）
振动台作定型鉴定，出厂检验及定期检定时，如有关标准或供需双方没有其他规定，可按下表选择检定项目。
检定项目
最大载荷
频率范围
频率指示误差
频率稳定度
扫频速率误差
最大位移幅值
最大加速度幅值
本底位移幅值
本底噪声加速度
位移幅值指示误差
位移幅值稳定度
台面位移幅值均匀度
扫频定位移幅值精度
横向报动（位移）
加速度波形失真度
辐射噪声最大声级
连续工作时间
定型鉴定
出厂检验
定期检定
玺考条款
注；①符号“℃”&示必缓检定的项日：符号“△”表示抽样检查或视情况选择检定（指检定方或被检定方巾任一提出需检定）的项日。
②鉴于某些生产厂只制造振动台系统中的部分装置，所以在定型鉴定及出！检定时，表A中序号3、10两项可以分别在单机上进行。
GB5170.13—85
附录B
基本参数误差要求
(参考件）
振动台进行定期检定时，基本参数的误差要求可参照表B。表B
检定项目
频率指标误差
频率稳定度
扫频速率误差
位移幅值指示误差
位移幅值稳定度
台面位移幅值均勾度
扫频定位移幅值精度
横向振动（位移）
加速度波形失真
附加说明：
误差要求
5~50Hz±iHz大于50Hz+2%
5 ～50Hz每小时±1Hz大于50Hz每小时±2%±10%
每小时±10%
不大#25%
不大15%
本标准由全国电工电子产品环境条件与环境试验标准化技术委员会提出。本标准由环境试验设备基本参数检定方法工作组负责起草。本标准主要起草人电子工业部七○儿！俞曾罗。备注
当台面面积趣过 1 m对,
由供需力商定误差要求
10Hz以下由供需方商定
误差要求。
谐波分鼠包含至振动台
最声频率的5倍
