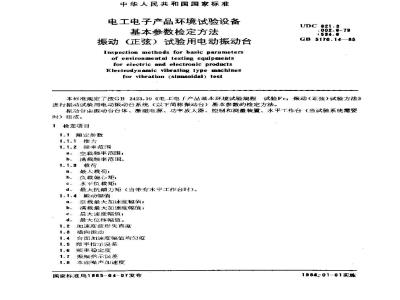

中华人民共和国国家标准
电工电子产品环境试验设备，
基本参数检定方法
振动（正弦）试验用电动振动台Inspection methods for basic parametersof environmental testing equipmentsfor electric and electronic productsElectrodynamic vibrating type machinesfor vibration (sinusoidal) testUDC 621.3
.002.f-79
GB 5170.14—85
本标准规定了按GB2423.10《电工电了产品基本环境试验规程试验Fc：搬动（正弦）试验方法》进行振动试验用电动振动台系统（以下简称振动台）基本参数的检定方法。振动台出振动台台体、激磁电源、功率放人器、控制和测量装置、水平工作台（当试验系统需要时）组成。
1捡定项目
1.1额定参数
1.1.1 推力
1.1.2频率范[围
县。空载频率范围，
满载频率范围。
1.1.3载荷
最大载荷；
负载偏心矩：
水平资载矩：
最大抗颠力矩（当带有水平工作台时)1. 1.4
振动幅值
空载最大加速度幅倘：
满载最大加速度幅值；
最大速度幅值，
最大位移幅值。
加速度波形失真度
横向振动
1.4台面加速度幅值均匀度
1.5 频率指示误差
1.6频率稳定度
1.7振幅指示误差
1.8本底噪市加速度
国家标准局1985-04-07发布
1986-01-01实施
1.9定振精度
1.10辐射噪声最大声级
1.11 台面漏磁
1.12台而温度
1.13连续 1.作时间
1.14扫频速率误差
2检定用主要仪器
加速度计：
GB 5170.14—85
三向加速度计：
正弦振动测示仪（以下简称测振仪，应包括多通道放大器、选频器、运算器和显示器）；频率计，
失真度测量仪，
电平记录仪：
低频示波器：
声级计，
高斯计，
表面温度计。
3一般规定
检定用负载
检定用负载应由金属材料制成外形对称的刚性体，其质量，质心高及安装偏心距应符合有关规定，并符合以下要求；
应在所有可利用的安装位置使用固定螺栓，a.
固定螺钉头和螺纹约束部分之间的长度，应使其安装共振频率在试验频范围以外：b.
e，接触面平面度允差为0.1/1000，光洁度为7级；d。应避免使用薄的负载，厚度与直径（或对角线尺寸）的比应大于0,4，其最大直径（或对角线尺寸）应不大于振动台面的直径。3.2加速度计
日，加速度计的安装谐振频率应大于5倍振动台运动部件的一阶共振频率，b、应尽量选用质量小的加速度计。3.对于带有水平工作台的振动台，检定项月中除频率指示误差、频率稳定度、扫频速率误差、振幅指示误差，台面温度外，其余均应参照检定方祛中的相应条款进行检定。4检定方法
4.1振动台额定参数的检定方法
振动台的额定参数包括：
a。推力，
推力对应于特定的试验载荷mt，由下式计算得出：Fm=(m.+m,)a
（１）
推力，N，
武 Fm
一振动台运动部件的等效质量：（见产品说明书或参考附录A推荐的方法测定），kgm
试验载荷的质量，kg；
振动加速度幅值，9。
b．频率范围：
e：振动幅值。
4.1.1测试条件
GB5170.14—85
振动台空载和满载。台面（或负载面）中心刚性连接加速度计，其输出经测振仪接频率计（见图1)。
速度计
4.1.2测试方法
测摄仪
振动台空载和满载。在空载和满载频率范围内各任选10个频率，将凝幅调至最大，测得的振动幅值均应符合规定的最大振动幅值。.2加速度波形失真度的检定方法4.2.1 测试条件
振动台空载，台面中心刚性连接加速度计，其输出经测振议接失真度测量仪和示波器（见图2）。加速业计
4.2.2测试方法
湖凝仪
失典意湖比议
小波器
扭，在规定的空载频率范围内均匀选取10个频率，振动幅值为相应频率上规延的瑕大振幅（最大位移幅值或最大速度幅值或空载最大加速度幅值)，测量加速度波形失真度。b.在规定的空载频率范围内，用扫频振动法反复寻找加速度波形较差的频率，并测量其加速度波形失真度。如果有失真度超过规定误差的频率，则应同时测鼠超过失真度误差的带宽4.3横可振动的检定方法
4.3.1测试条件
搬动台空载，台面中心刚性连接三向加速度计，其输分别接测振仪各输人通道。测报仪输出（指检测横问搬动的对应通道）接电记录仪（见图3）。尚加
振动台
测最仪
电记求议
4.3.2测试方法
GB 5170.14--85
9。用扫频振动法寻找横向振动较大处的频率。在规定的频率范围内，主扳方向恒振幅扫频振动，由记录仪测得的横向振动频响特性H)及H\)确定横阅搬动较大处的频率。
b。在规定的空载频率范围内任选10个频率（包括4.3.2款a确定的频率），台面上振方向的加速度幅值为相应频率上规定的最大振幅，测得二个方向上的加速度幅值。4.3.3横向服动比按下式计算：
Va+a,?
式中：a，一—同次测量中主报方向的加速度幅值，g×100%
同次测量中垂直于主报方向丑相互垂直的横向加速度幅值，9。d+→@y
注：对于带水半工作台的报动台水平嵌动时，还必缅对距台面中心最远的一处安装点同时进行横向振动的测量。4.4台面加速度幅值均均度的检定方法4.4.1 测试条件
搬动台空载。在台面心及每个安装螺栓圆周各仟选一安装点（需作必要的工程判断，使该点的加速度幅值相对台面中心点加速度幅值的偏差的绝对值为最大），刚性连接加速度计，各加速度计输出分别接测振仪各输人通道（见图1）。加速度计。
动台面
4.4.2测试方法免费标准下载网bzxz
在规定的空载频率范围内任选10个以」频率，台面中心点加速度幅值为相应频率上规定的最大幅，分别测量各点加速度幅值。4.4.3分面加速度幅值均匀度按下式计算：N-
lAamarl
-同次测量中台面中心点的加速度幅值，9100%
同次测量中台面各么装点的州速度幅值相对于心点的加速度幅值最大偏差的绝对值，9。
4.5频率指示误差的检定方法
4.5.1测试条件
振动台信号发生器的输出接频率计（见图6）。4.5.2测试方法
搬动台信号发生器
GB 5170-14—85
报动分频率示值
额率计
在规定的空载频率范围内，均勾选取10个频率进行测量，记录振动台频率示值及频率计示值并计算其误差。
4.6频率稳定度的检定方法
4.6.1测试条件（同4.5.1）
4.6.2测试方法
在规定的空载频率范围内的最高和最低频率上（或任选2个频率），各连续工作4h，每隔15min记录 1 次频率示值。
4. 6.3 频率稳定度按下式计算
×100%或Afmax
式中-
给定的试验频率示值，Hz
-各次测量中，频率示值对给定频率值的最大偏差，Hz。4.7报幅指示误差的检定方法
4.7.1测试条件
振动台空载。台面中心刚性连接加速度计，其输出接测振仪（见图6）测掘仪
加速度计
报动台振幅示值
最动合
4.7.2测试方法
在规定的空载频率范围内，均匀选取不少下3个频率，在各频率点上选5个振幅值依次测量，记录振动台振幅示值及测振仪示值。4.7.3振幅指示误差按下式计算：at -aw
式中：ao
×100%
同次测量中，测振仪的报幅示值，mm同次测量中，动台振幅示值，mm。4.8本底噪声加速度的检定方法
4.8.1测试条件（同4.7.1)
4.8.2测试方法
GB5170.14—85
接通振动台电源，激磁和冷却装置及功率放大器均处于T作状态，控制装置的输出信号为零，测得台面噪声加速度有效值。
4.9定振精度的检定方法
4.9.1测试条件
振动台空载和满载。台面（或负载顶面）中心刚性连接加速度计，其输出经测振仪接电平记录仪（见图7）。
加速度计
振动台
4.9.2测试方法
测摄仪
电平记录仪
振动台空载和满载。在规定的频率范围内，以1倍频程/分的扫频速率，分别以振动台容许的最大加速度科最小加速度福值定位移一定加速度往复扫频振动，电平记录仪测得定振频率特性的最大不平坦度即为定振精度。
.10辐射碟声最大声级的捡定方法报动台空载。在规定的频率范围内，以振动台容许的空载最大振幅作打扫频振动，在距振动台体边缘1m远的人体高度内用声级计（A计权网络）测量并记录声级最人值。4.11台而漏磁的检定方法
振动台的激磁装置处于丁作状态，用高斯计测量距台面为最大安螺栓圆点径（或对角线尺寸)的1/4H平行下台面的平面及该面以上空间的磁通密度。所有安装螺套的1方位置都应作为测量点，测得各点的蒲磁场强度取其最大值。4.12台面温度的检定方法
振动台面空载。在机电共振频率上以空载最大加速度幅值作定频振动，按规定的连续工作时间连续运行，测量台面温度的最大值。4.13连续工作时间的检定方法
4.13.1空载试验
振动台空载。台面中心刚性连接加速度计，其输出经测振仪接电出记录仪。在规定的空载频率范围内，以1倍频程/分的扫频速率和规定的空载最人加速度懒值及相应的位移幅值定位移一定加速度往复扫频振动，按规定的连续工作时问连续运行，搬动台应正常「作，定振精度符合规定要求。
4.13,2负载试验
振动台满载。在规定的最大位移幅值的上限频率上以最人位移帽值定频振动，分别在垂直和水平方向上按规定的连续工作时问连续运行，振动台应正常1作。4.14扫频速率误差的检定方法
(待定)
GB5170.14-85
附录A
运动部件等效质量的测量方法
（参考件）
运动部件的等效质量m，可按以下方法测量A.1确定援动台空载悬挂共振频率1。振动台恒速度扫频振动（频率范围一般在1~100Hz间），测得运动线圈电流最小处的频率即为sn
A,2 确定握动台在规定载荷下的一阶共振频率m振动台在规定的载荷下恒电压扫频振动，加速度幅值最大处的频率即为t。A.3振动台面空载。频率为f（/应为3f。~1/3/，之间选定)，对应运动线圈参考电流为1，测得空载台面加速度q。
A.4振动台满载。载荷质量m，已知，对应于A.3条中相同的频率/和电流I，测得满载加速度d2。A.5等效质量按下式计算：
GB5170.14—85
附录B
检定项目的选择
（参考件）
振动台作定型鉴定、出厂检验及定期检定时，如果有关标准没有其他规定，可按下表选择检定项序号
检定顶日名称
频动台额定参数
a．摧力
b.空载频率范围
满载频率范
空载最大加速度幅值
满载最大加迷度幅值
f，最大速度幅值
g、最大位移幅值
加速度波形尖嘉度
横向振动
台面加速度幅值均匀度
频率指示误差
频率稳定度
搬幅指示误差
定振精度
本底噪声加速度
台面遍磁
辐射噪声最大声级
台面混度
连续工作时间
拉频速率误差
定型鉴定
出厂检验
定期检定
套考条款
注：符号“”表示必须检定的项日，符号“△”表示抽样检验或视情况选择检定（指检定方或被检定方中任一方提出需检究）的项。
GB 5170.14—B5
附录C
基本参数误差要求
(参考件）
振动台进行定期检定时，基本参数误差要求可参照下表。序号
检定项目
加速度波形失真度
横尚振动
台面加速度
幅值均匀度
频率指示误差
频率稳定度
振幅指示误差
定振精度
扫频速率误差
附加说明：
误差要求
频率低于20Hz和超过2000Hz，不大于25%赖率从20Hz到2000Hz，不大于15%频率低于或等于500Hz，不大于25%频率超过500Hz，不大于50%
频率低于或等于500Hz，不大于15%频率超过500Hz，不人于25%
小十5Hz，±2n%
5Hz到50Hz，+1Hz
大丁50Hz，±2%
小于5Hz，每4h=20%
5Hz到50Hz，每4h±1Hz
大于50Hz，每4b±2%
如达不到误差要求时，将数
值记录在案
如达不到误差要求时，将数
值记录在案
本标准由会国电工电子产品环境条件与环境试验标准化技术委员会提出。本标准由环境试验设备基本参数检定方法工作组负责起草。本标准士要起草人电子「业部七九厂潘兴洪。
