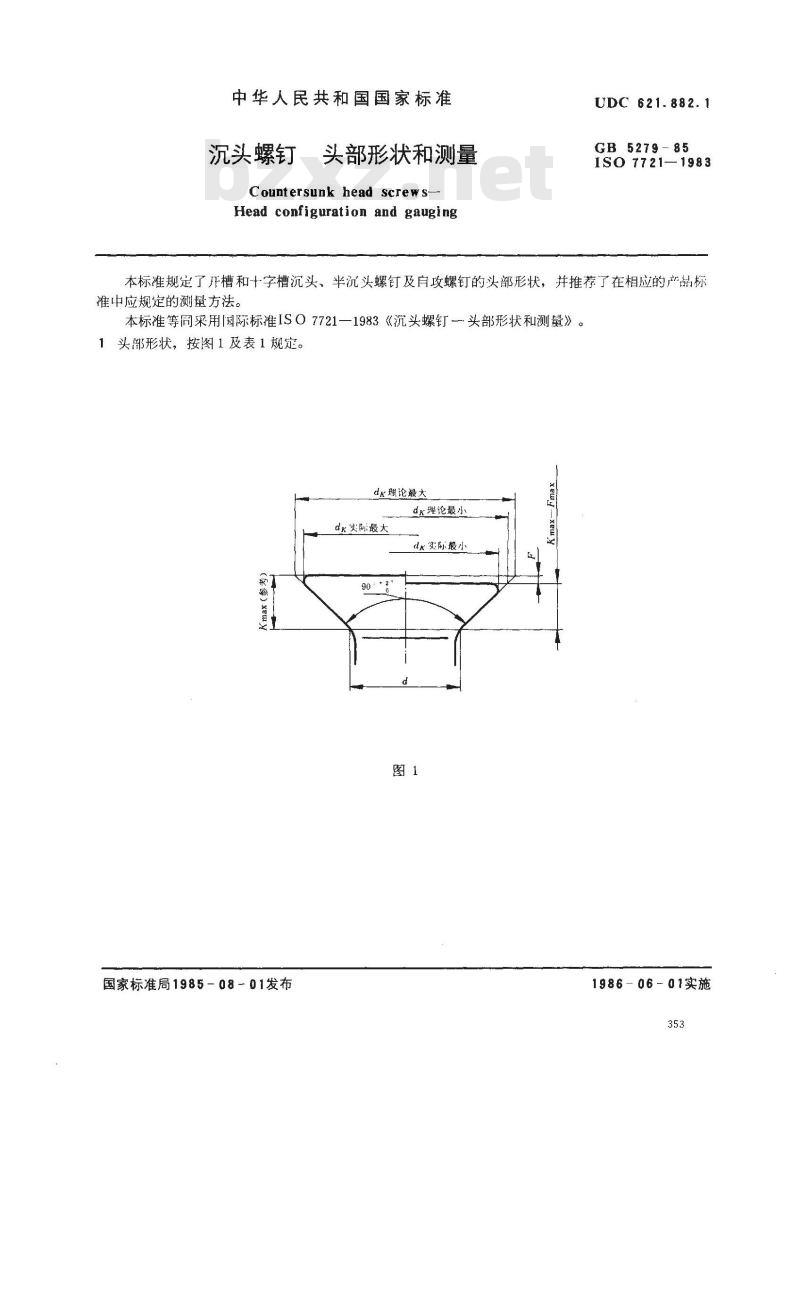

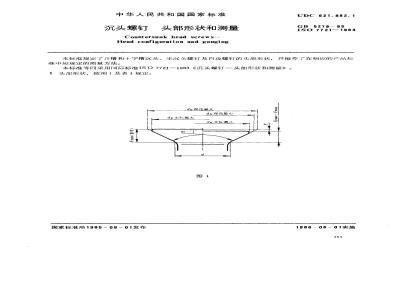

中华人民共和国国家标准
沉头螺钉
头部形状和测量
Countersunk head screws-
Head configuration and gaugingUDC 621.882.1
GB5279-85
ISO7721-1983
本标准规定了开槽和十字槽沉头、半沉头螺钉及自攻螺钉的头部形状，并推荐了在相应的产品标准中应规定的测量方法。
本标准等同采用际标准ISO7721—1983《沉头螺钉头部形状和测量》。1头部形状，按图1及表1规定。
dk理论最大
dk理论最小
dk实际最大
dk实际最小
国家标准局1985-08-01发布下载标准就来标准下载网
1986-06-01实施
GB5279—85

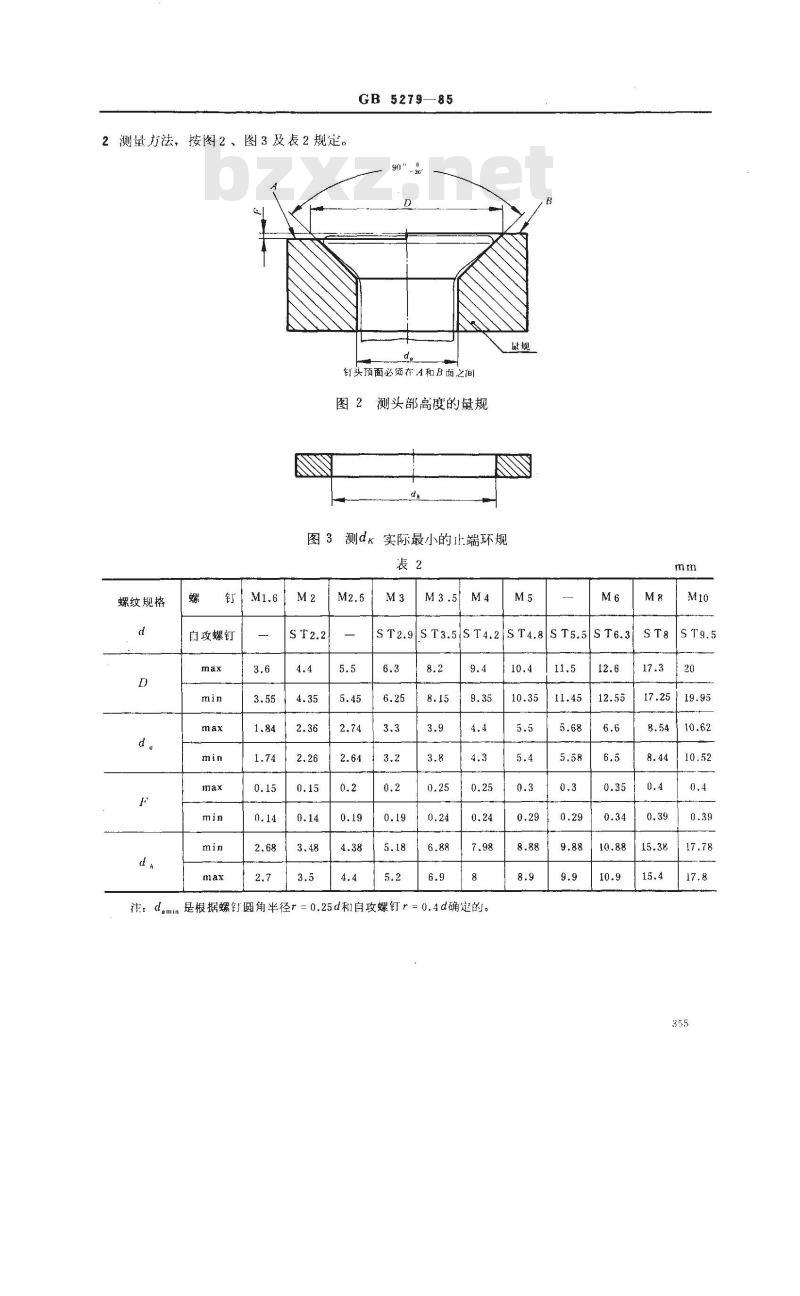

2测量方法，按图2、图3及表2规定。GB5279—85
钉头顶面必须在A和B面之间
测头部高度的量规
图3测dk实际最小的止端环规
螺纹规格
钉M1.6M2
自攻螺钉
S T4.2ST4.8S T5.5S T6.3
注：damin是根据螺钉圆角半径r=0.25d和自攻螺钉r=0.4d确定的。
B.5410.62
基本假设：
GB5279—85
附录A

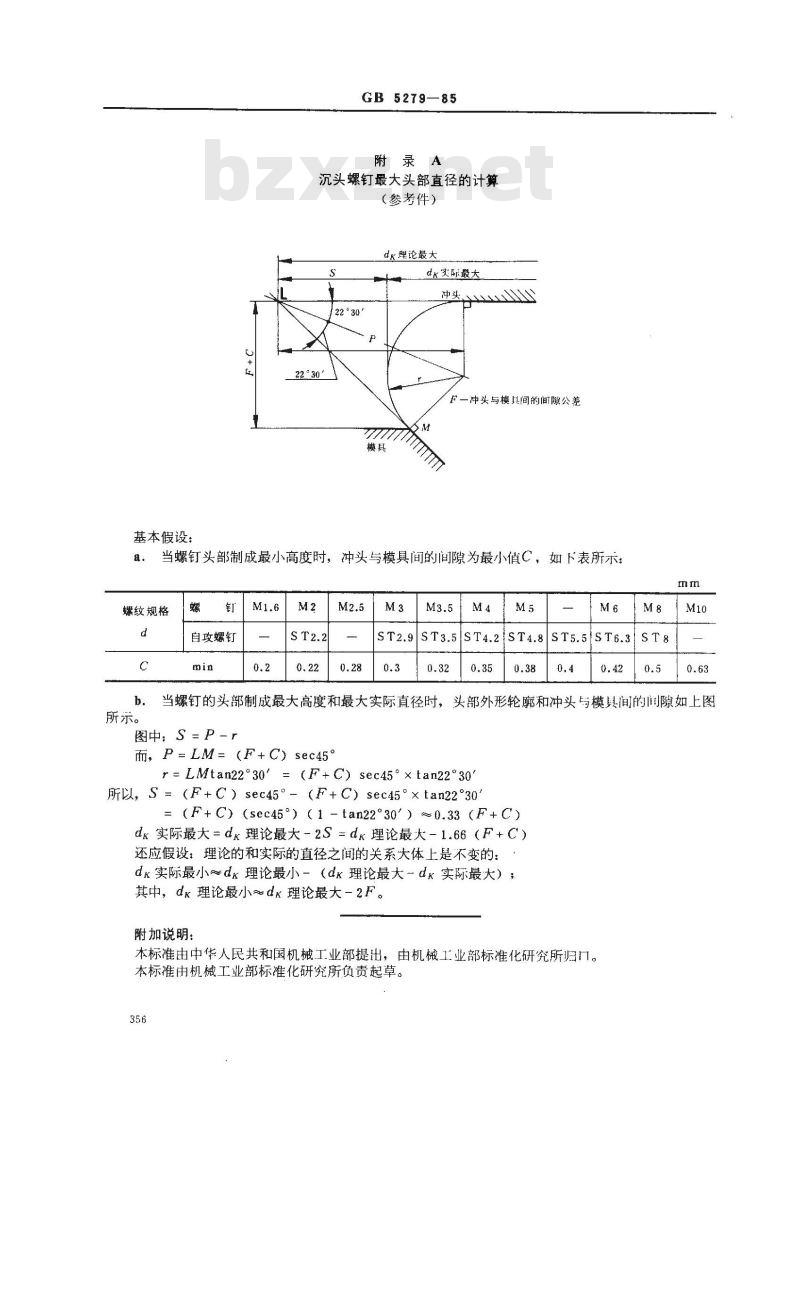

沉头螺钉最大头部直径的计算
（参考件）
dk理论最大
dx实际最大
冲头与模具间的间隙公差
当螺钉头部制成最小高度时，冲头与模具间的间隙为最小值C，如下表所示：
螺纹规格
自攻螺钉
ST4.2ST4.8
ST6.3/ST8
当螺钉的头部制成最大高度和最大实际直径时，头部外形轮廓和冲头与模具间的间隙如上图b.
所示。
图中：S=p-1
而, P= LM= (F+C) sec45°
r=LMtan22°30′ = (F+C) sec45°× tan22°30°所以，S=（F+C）sec45°-（F+C）sec45°×tan22°30= (F+C)(sec45°)(1-tan22°30')0.33 (F+C)dk实际最大=dk理论最大-2S=dk理论最大-1.66（F+C）还应假设：理论的和实际的直径之间的关系大体上是不变的：d实际最小dk理论最小－（d理论最大dk实际最大）其中，d理论最小～dk理论最大-2F。附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草。356
