本标准规定了内六角扳手的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于扳拧内六角螺钉的内六角扳手。 GB/T 5356-1998 内六角扳手 GB/T5356-1998 标准下载解压密码：www.bzxz.net

GB/T5356—1998

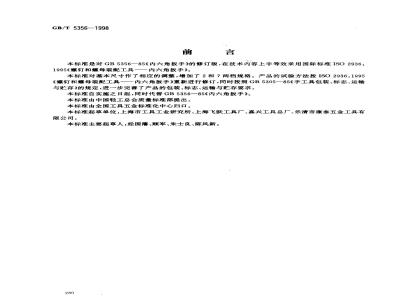

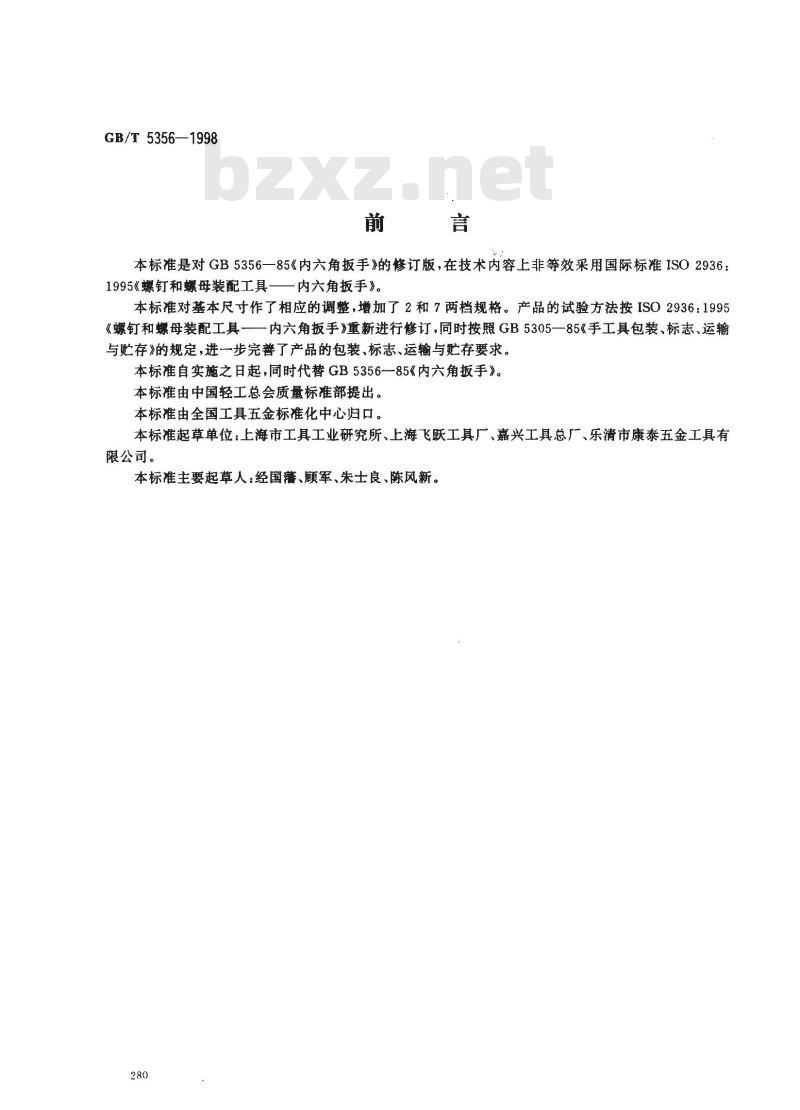

本标准是对GB5356一85《内六角扳手》的修订版，在技术内容上非等效采用国际标准ISO2936：1995《螺钉和螺母装配工具一内六角扳手》。本标准对基本尺寸作了相应的调整，增加了2和7两档规格。产品的试验方法按ISO2936：1995《螺钉和螺母装配工具—一内六角扳手》重新进行修订，同时按照GB5305一85《手工具包装、标志、运输与贬存》的规定，进步完善了产品的包装、标志、运输与存要求。本标准自实施之日起，同时代替GB5356-85《内六角扳手》。本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准起草单位：上海市工具工业研究所、上海飞跃工具厂、嘉兴工具总厂、乐清市康泰五金工具有限公司。bzxZ.net
本标准主要起草人：经国藩、顾军、朱士良、陈风新。280

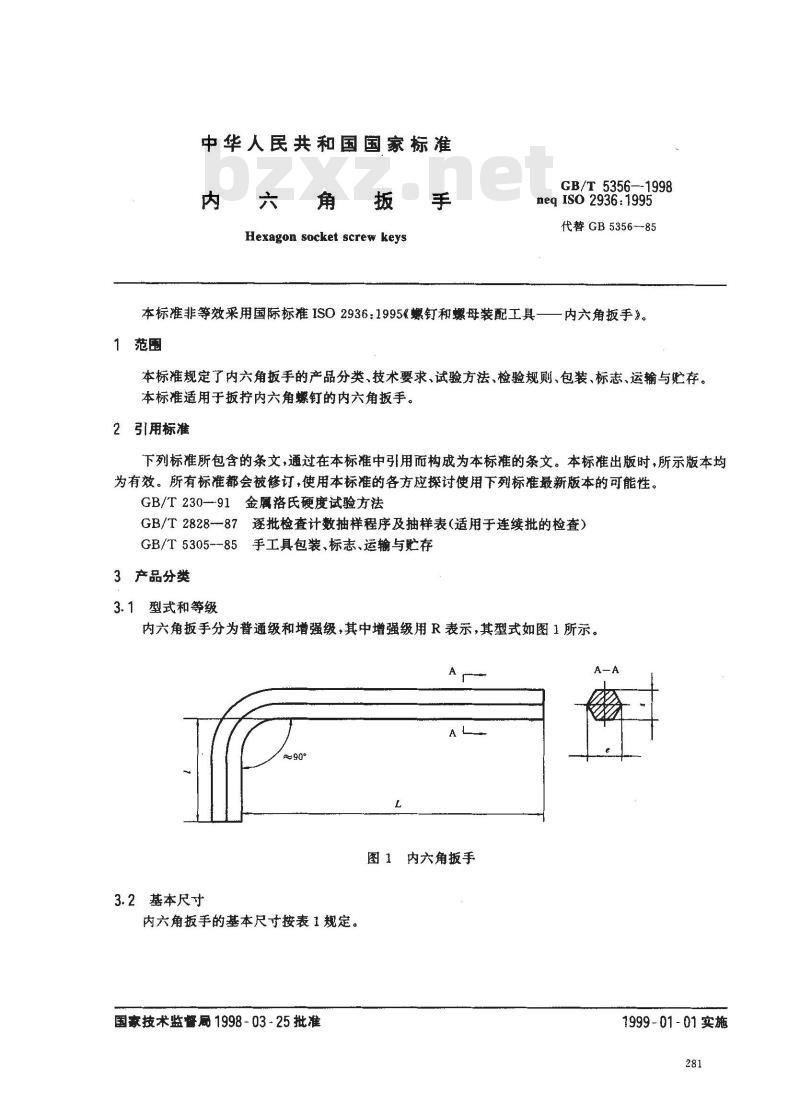

中华人民共和国国家标准
内　六　
Hexagon socket screw keys
GB/T 5356--1998
neqIso2936：1995
代替GB5356-~-85
本标准非等效采用国际标准ISO2936：1995《螺钉和螺母装配工具范围
内六角扳手》。
本标准规定了内六角扳手的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于扳拧内六角螺钉的内六角扳手。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T230--91金属洛氏硬度试验方法GB/T2828-—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T5305--85手工具包装、标志、运输与贮存3产品分类
3.1型式和等级
内六角扳手分为普通级和增强级，其中增强级用R表示，其型式如图1所示。A
图1内穴角扳手
3.2基本尺寸
内六角扳手的基本尺寸按表1规定。国家技术监督局1998-03-25批准1999-01-01实施
3.3标记示例
GB/T5356-1998

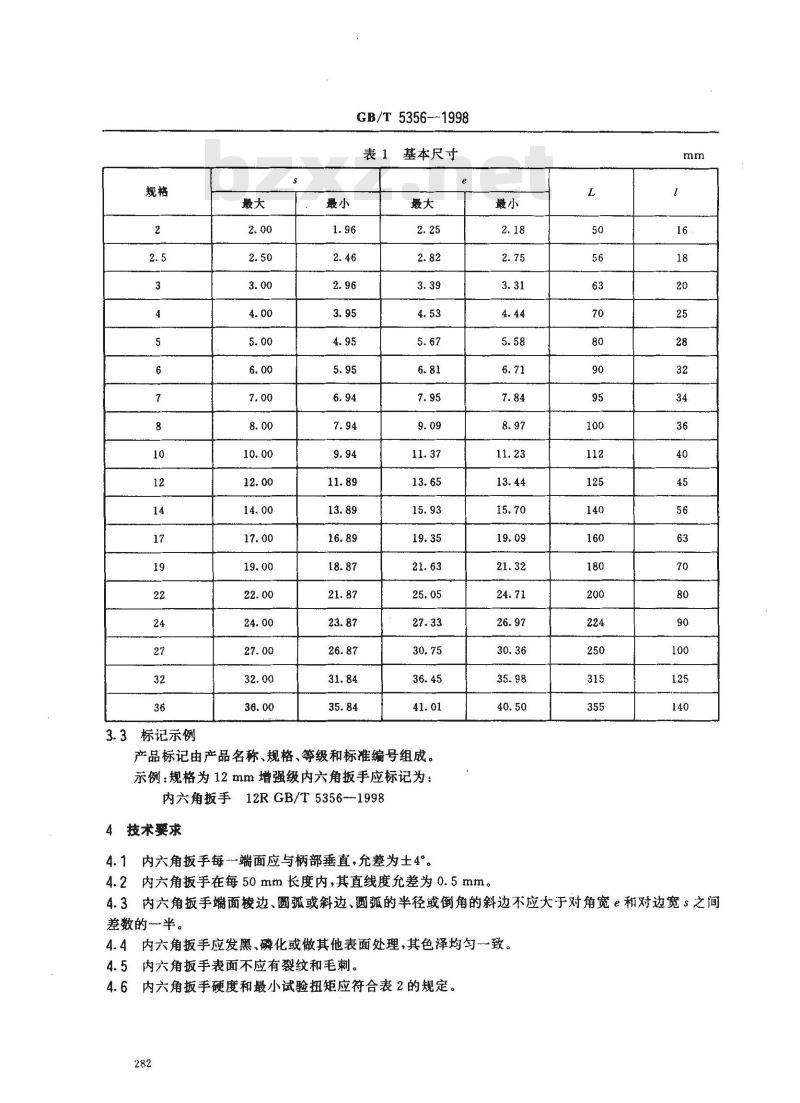

表1基本尺寸
产品标记由产品名称、规格、等级和标准编号组成。示例：规格为12mm增强级内六角扳手应标记为：内六角扳手12RGB/T5356-1998
4技术要求
4.1内六角扳手每一端面应与柄部垂直，允差为土4°。4.2内六角扳手在每50mm长度内，其直线度允差为0.5mm。最小
4.3内六角扳手端面棱边、圆孤或斜边、圆孤的半径或倒角的斜边不应大于对角宽和对边宽s之间差数的一半。
4.4内六角扳手应发黑、磷化或做其他表面处理，其色泽均匀一致。4.5内六角扳手表面不应有裂纹和毛刺。4.6内六角扳手硬度和最小试验扭矩应符合表2的规定。282
5试验方法
普通级
GB/T5356—1998

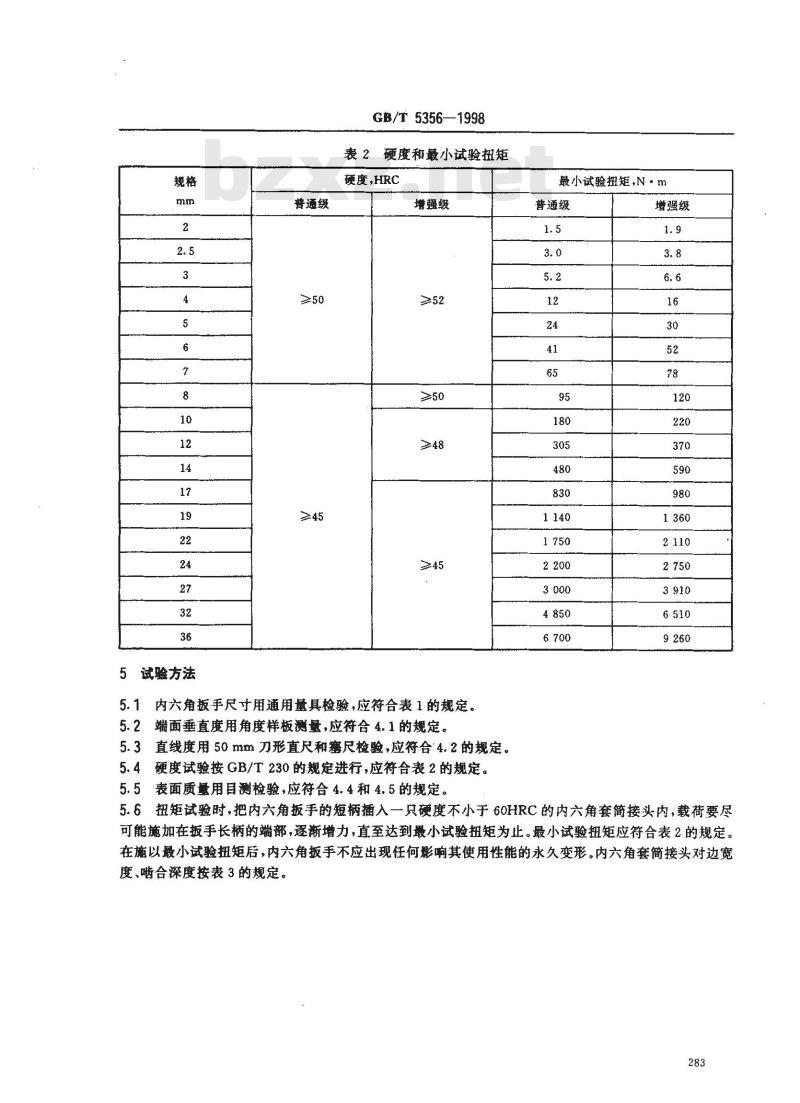

表 2硬度和最小试验扭矩
硬度，HRC
增强级
5.1内六角扳手尺寸用通用量具检验，应符合表1的规定。5.2端面垂直度用角度样板测量，应符合4.1的规定。5.3直线度用50mm刀形直尺和塞尺检验，应符合4.2的规定。5.4硬度试验按GB/T230的规定进行，应符合表2的规定。5.5表面质量用目测检验，应符合4.4和4.5的规定。最小试验扭矩，N·m
普通级
增强级
5.6扭矩试验时，把内六角扳手的短柄插入一只硬度不小于60HRC的内六角套简接头内，载荷要尽可能施加在扳手长柄的端部，逐渐增力，直至达到最小试验扭矩为止。最小试验扭矩应符合表2的规定。在施以最小试验扭矩后，内六角扳手不应出现任何影响其使用性能的永久变形。内六角套简接头对边宽度、啮合深度按表3的规定。
检验规则
GB/T 5356--1998

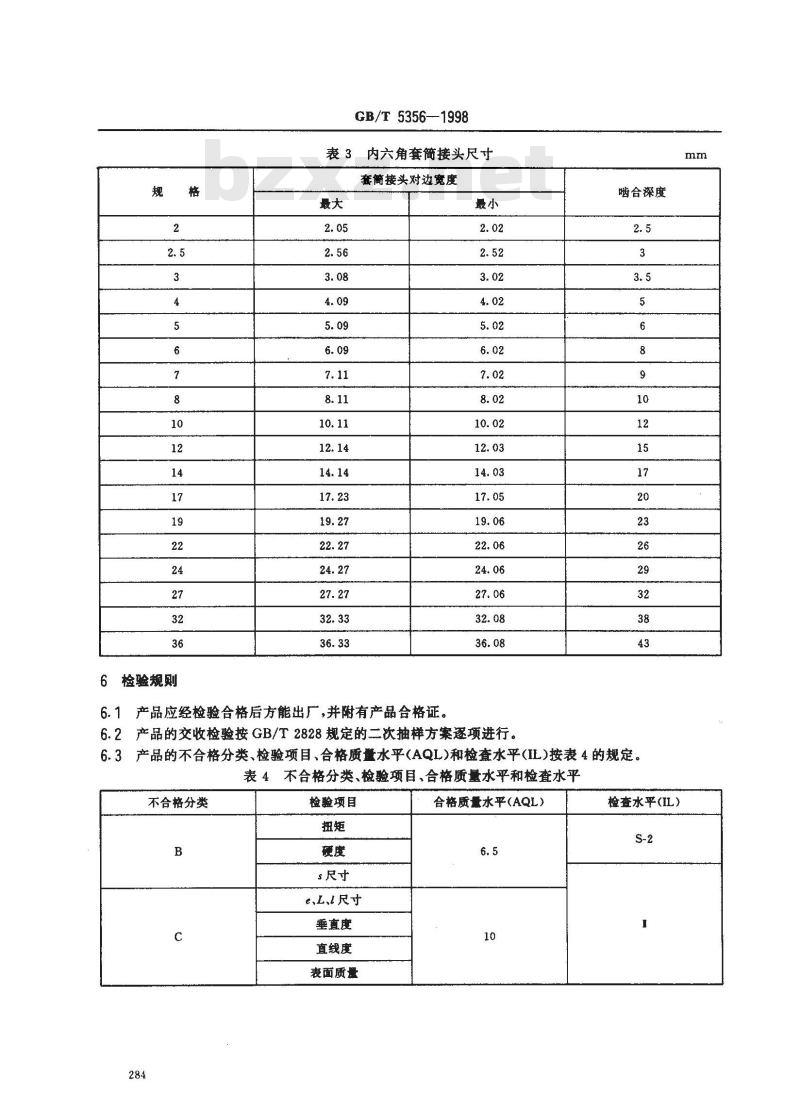

表3内六角套简接头尺寸
套筒接头对边宽度
6.1产品应经检验合格后方能出厂，并附有产品合格证。最小
产品的交收检验按GB/T2828规定的二次抽样方案逐项进行。6.2
啮合深度
3产品的不合格分类、检验项目、合格质量水平（AQL)和检查水平IL）按表4的规定。6.3
表 4不合格分类、检验项目、合格质量水平和检查水平不合格分类
检验项目
s尺寸
e、、尺寸
垂直度
直线度
表面质量
合格质量水平（AQL）
检查水平(IL）
GB/T5356-1998
6.4经检验拒收的产品，可由制造厂重新分类或修整后，再提交验收。7包装、标志、运输与贮存
产品的包装、标志、运输与贮存按GB/T5305的规定。285
