首页 > 国家标准(GB) > GB 5441.9-1985 通信电缆试验方法 工频条件下理想屏蔽系数试验
GB 5441.9-1985

基本信息

标准号: GB 5441.9-1985

中文名称:通信电缆试验方法 工频条件下理想屏蔽系数试验

标准类别:国家标准(GB)

英文名称: Test methods for communication cables Ideal shielding coefficient test under power frequency conditions

标准状态:现行

发布日期:1985-09-29

实施日期:1986-06-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:160407

标准分类号

标准ICS号:电气工程>>电线和电缆>>29.060.20电缆

中标分类号:电工>>电工材料和通用零件>>K13电缆及其附件

关联标准

出版信息

出版社:中国标准出版社

页数:5页

标准价格:8.0 元

出版日期:1986-06-01

相关单位信息

首发日期:1985-09-29

复审日期:2004-10-14

起草人:李见贤

起草单位:机械工业部上海电缆研究所

归口单位:全国电线电缆标准化技术委员会

提出单位:中华人民共和国机械工业部

发布部门:国家标准局

主管部门:中国电器工业协会

标准简介

本标准适用于测量电缆金属护套及铠装层的理想屏蔽系数。测试频率为50Hz。测试精度±10%。 GB 5441.9-1985 通信电缆试验方法 工频条件下理想屏蔽系数试验 GB5441.9-1985 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

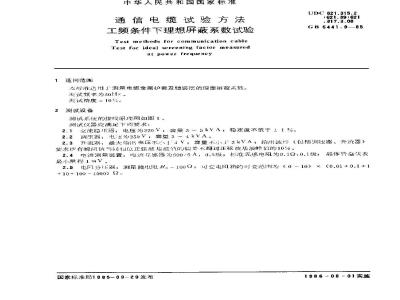

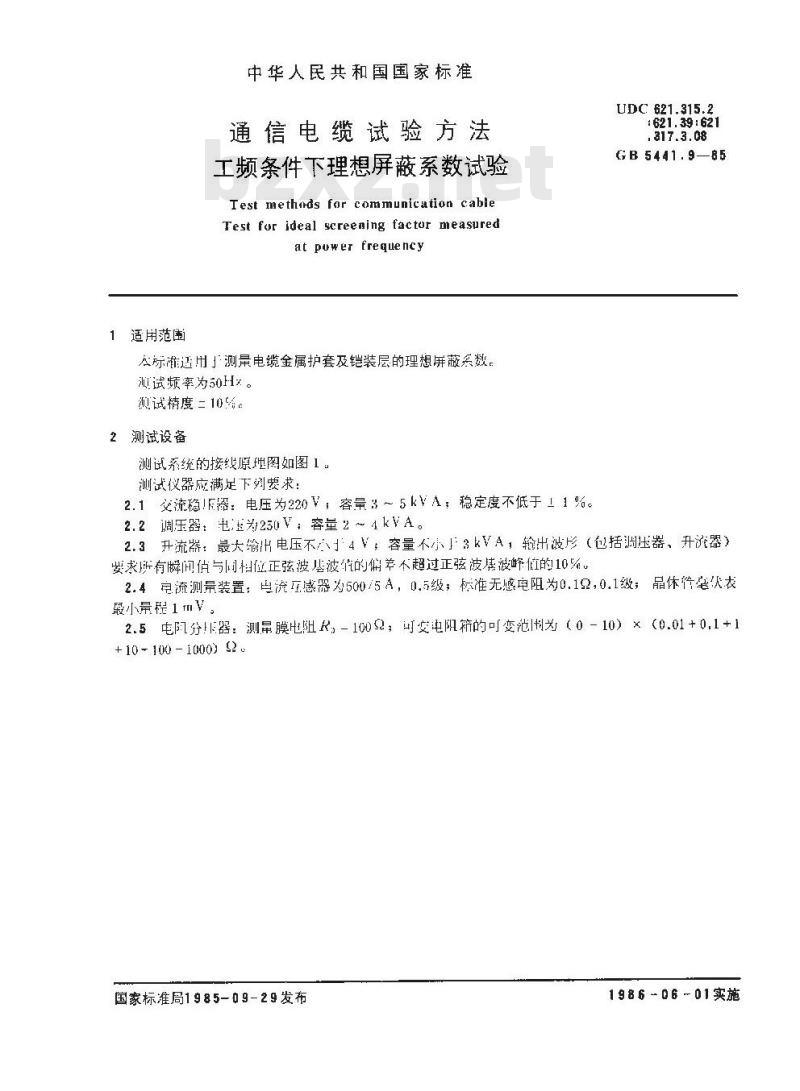

1适用范围
中华人民共和国国家标准
通信电缆试验方法
工频条件下理想屏蔽系数试验wwW.bzxz.Net
Iest methods for communication cableTest for ideal screening factor measuredat power frequency
标准适用广测最电缆金属护套及铠装层的理想屏蔽系数。试频率为50H。
试精度=10%。
2测试设备
测试系统的接线原理图如图1
测试仪器应满足下列要求:
2.1交流稳!F器:电压为220V,容量~5kVA,稳定度不低于11%。UDC 621.315.2
621.39:621
GB 5441. 9—65
2.2调压器:电为250V:容量2~4kVA。2.3升流器:最大输出电压不小」4,容量不小」3kVA,输出波形(他括凋压器、升流器)要求所有舞间值与同相位正弦被基波气的偏萃不超过正弦波基被峰位的10杀。2.4电流测量装置:马流五感器为500/5A,0.5级;标准无感电阻为0.12,0.1级;品休件毫伏衣最小量程1mV。
2.5电阻!器:测量膜电阻K,-1002;可变电阳箱的可变范用为(0-10)×(0.01+0.1+1+10 - 100 - 1000) $2 c
国家标准局1985-09-29发布
1986-06-01实施
GB5441.9—85
-0= 000-00*
GB 54419--85

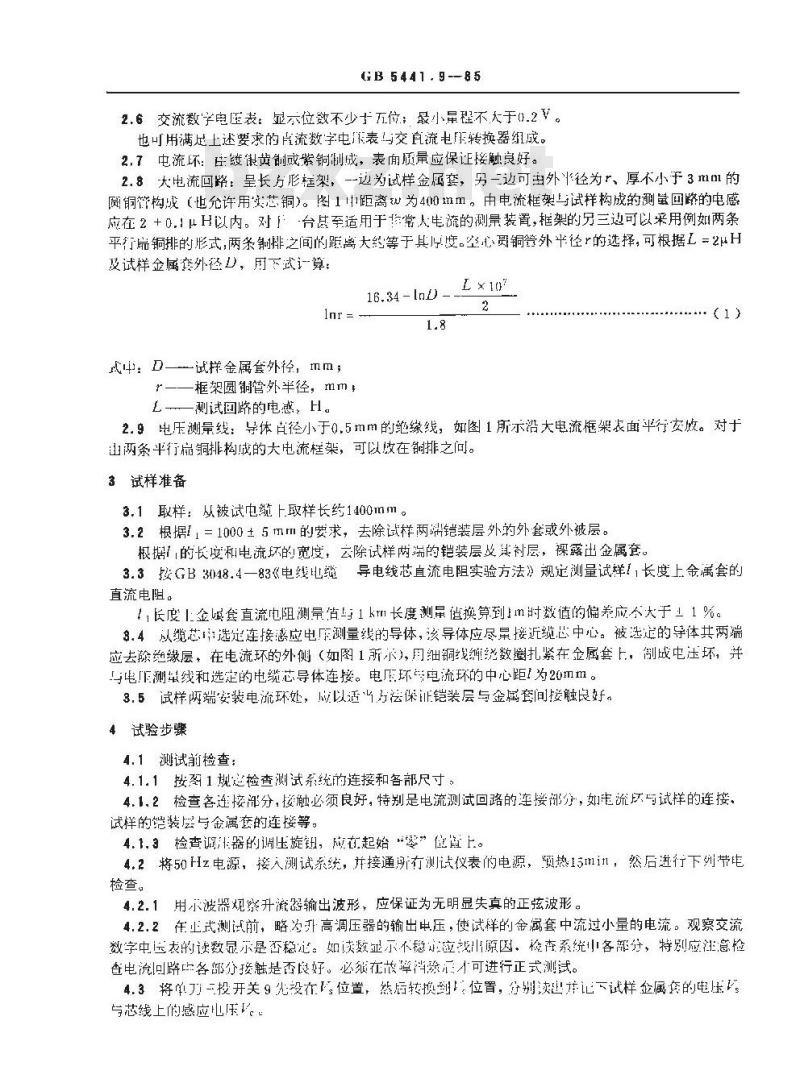

2.6交流数字电压表:显六位数不少十万位:最小量程不大于0.2。也可用满足上述要求的流数字电表马交直流电压转换器组成。27电流:主護很黄制或紫铜制成,表而质量应保证接触良好。2.8大电流回路:呈长方形框架,--边为试样金套,另一边可由外径为r、厚不小于3mm的圆铜管构成(也允许用实芯铜)。图11打距离w为400mm。由电流框架与试样构成的测量回路的电感应在2+0.1μH以内。对F台甚至适用于常人电流的测量装置,框架的分三边可以采用例如两条平行扇铜排的彤式,两条铜排之间的距离大约等于其原度。空心阅铜管外半径r的选择,可根据L=2μH及试样金属套外径D,用下武算:16.34-lnD-
lnr =
式中:D一-试样金属套外径,mm;r一一框架圆铜管外半径,mm
L-—测试回路的电惑,H。
2.9电压测量线:导体直径小于0.5mm的绝缘线,如图1所示沿大电流框架农面平行安放。对于出两条平行扇铜排构成的大电流框架,可以放在铜排之问。3试样准备
3.1取样:从被试电缆上取样长约1400mm。3.2根据,=1000±5mm的要求,去除试样两端铠装层外的外套或外被层。根据的长度和电流环的宽度,云除试样两端的铠装层及其衬层,裸露出金属套。3.3按GB3048.4一83《电线电缆导电线芯直流电阻实验方法》规定测量试样1,长度上金属套的直流电阻。
1,长度1金退套直流电阻测量估与1km长度测量值换算到1m时数值的偏差应个大于11%。3.4从缆芯中选定连接感应电压测量线的导体,该导体应尽量接近缆忠中心。被选定的导体共两端应去除绝缘层,在电流环的外侧(如图1所示),月细铜缠数圜扎紧在金属套上,制成电注环,并电正测量线和选定的电缆芯导体连接。电压环电流环的中心距1为20切m。3.5试样两端安装电流环处,应以适4法保证铠装层与金属套间接触良好。4试验步骤
4.1测试前检查:
4.1.1按盈1规定检查测试系统的连接和各部尺寸,4.1.2检查各连接部分,接触必须良好,特别是电流测试回路的连接部分,如电流沃与试样的连接试样的铠装层与金属套的连接等。4.1.3检查谣湛器的调压旋钮,应在起始“零”位直上。4.2将50Hz电源,接入测试系统,并接通所有测试仪表的电源,颈热15min,然后进行下列带电检查。
4.2.1用示波器观察升流器输出波形,应保证为无明显失真的正该波形。4.2.2在止式测试前,略为升高调压器的输出电压,使试样的金属套中流过小量的电流。观察交流数字中运表的读数显示是否稳证。如读数正示不翘定应我山原区,检查系统小各部分,特别应注意检查电流回路凸各部分接触是否良好。必循在放障消除后小可进行正式测试。4.3将单刀一投开关9先没在位置,然后转换到位置,分别读出并记一试样企属您的电压与芯线上的感应也压场

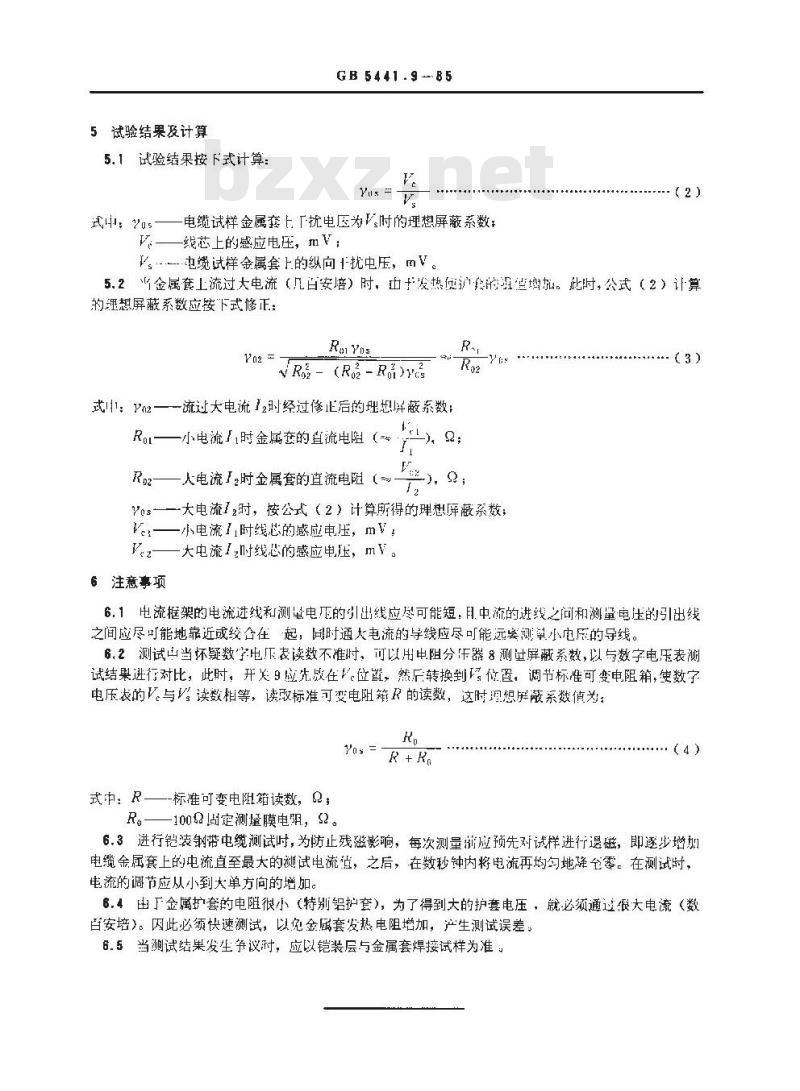

5试验结果及计算
5.1试验结果按下式计算:
GB5441.9--85
武中:us—
-电缆试样金属套上「扰电压为时的埋想屏蔽系数;V——线芯上的感应电压,mV;
V.-电缆试样金属套上的纵向1扰中压,mV。(2)
5.2金属套上流过大电流(几百安培)时,山卡发热使护孕的组堂增加,此时,公式(2)让算的理想屏蔽系数应按下式修正:Yn2
R-(R-R)yes
式:2一一流过大电流12时经过修正后的理蔽系数:R——小电流「,时金属的直流电阻(Rp——人电流I时金属套的直流电阻(R.
0s—一大电流1,时,按公式(2)计算所得的理想屏蔽系数;V一小电流!时线心的感应电压,mV:V2——大电流1时线芯的感应电压,mV。6注意事项
6.1电流框架的电流进线和测量电压的引出线应尽可能短:中流的进线之问和测量电压的引出线之间应尽可能地靠近或绞合在起,同时通大电流的导线应尽可能远妄测率小电原的导线,6.2测试出当坏疑数字电下表读数不准时,可以用电阻分压器8测过屏蔽系数,以与数字电压表测试结果进行对比,此时,开关9应先放在位置,然后转换到位置,调节标准可变电阻箱,使数字电压表的V与以读数相等,读取标准可变电阻箱R的读数,这时理想呆蔽系数侦为:Yos
式中:R-标准可变电阻箱读数,;R。——100%定测量膜电阻,2。R
(4)
6.3进行铠装钢带电缆测试时,为防止残磁影响,每次测量渐应预先对试样进行退磁,即逐步增加电缆金属套上的电流直至最大的测试电流试,之后,在数秒钟内将电流再均勾地降至零。在测试时,电流的调节应从小到大单方向的增加。6.4由丁金属扩套的电阻很小(特别铝护套),为了得到大的护套电压,就必须通过很大电流(数百安培)。内此必须快速测试,以免金属套发热电阻增加,产生测试误差。6.5当测试结果发生笋议附,应以铠装层与金属套焊接试样为准。时加说
085141.9-85

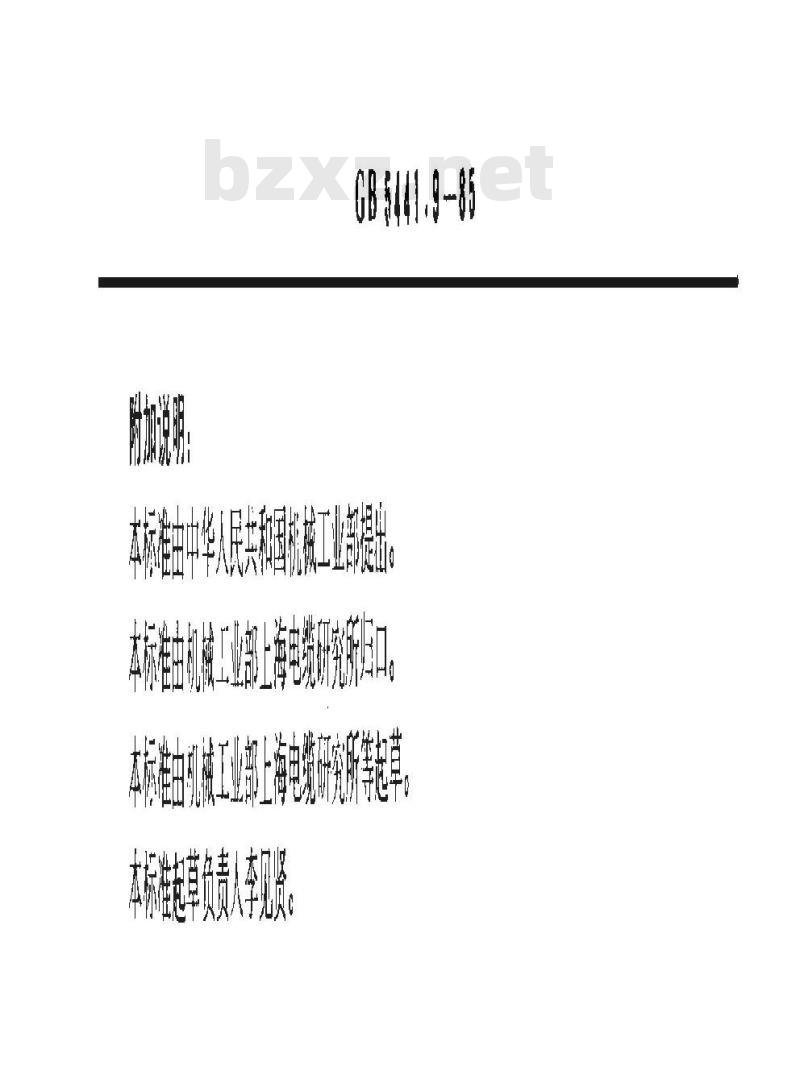

本准中华人民共和国标械工业部提出本标由机械工业部上海电境研究所口。本标油由现械工业部上海电缆研究所起算。本标越草责车公员
