GB/T 5568-1994
基本信息
标准号： GB/T 5568-1994
中文名称：橡胶、塑料软管及软管组合件 无屈挠液压脉冲试验
标准类别：国家标准(GB)
英文名称： Rubber and plastic hoses and hose assemblies - Hydraulic impulse test without flexure
标准状态：已作废
发布日期：1994-01-02
实施日期：1994-10-01
作废日期：2007-06-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：157112
标准分类号
标准ICS号：流体系统和通用件>>管道部件和管道>>23.040.20塑料管
中标分类号：化工>>橡胶制品及其辅助材料>>G42胶管、胶带、胶布
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：8， 字数：11千字
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：沈阳橡胶研究所
归口单位：全国橡胶与橡胶制品标准化技术委员会
发布部门：国家技术监督局
主管部门：中国石油和化学工业协会
标准简介
本标准规定了橡胶、塑料液压软管和软管组合件的无屈挠液压脉冲试验的要求。本标准适用于使用中承受脉冲压力的高压液压软管和软管组合件的无屈挠脉冲试验。本标准不适用于带屈挠的脉冲试验。 GB/T 5568-1994 橡胶、塑料软管及软管组合件 无屈挠液压脉冲试验 GB/T5568-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

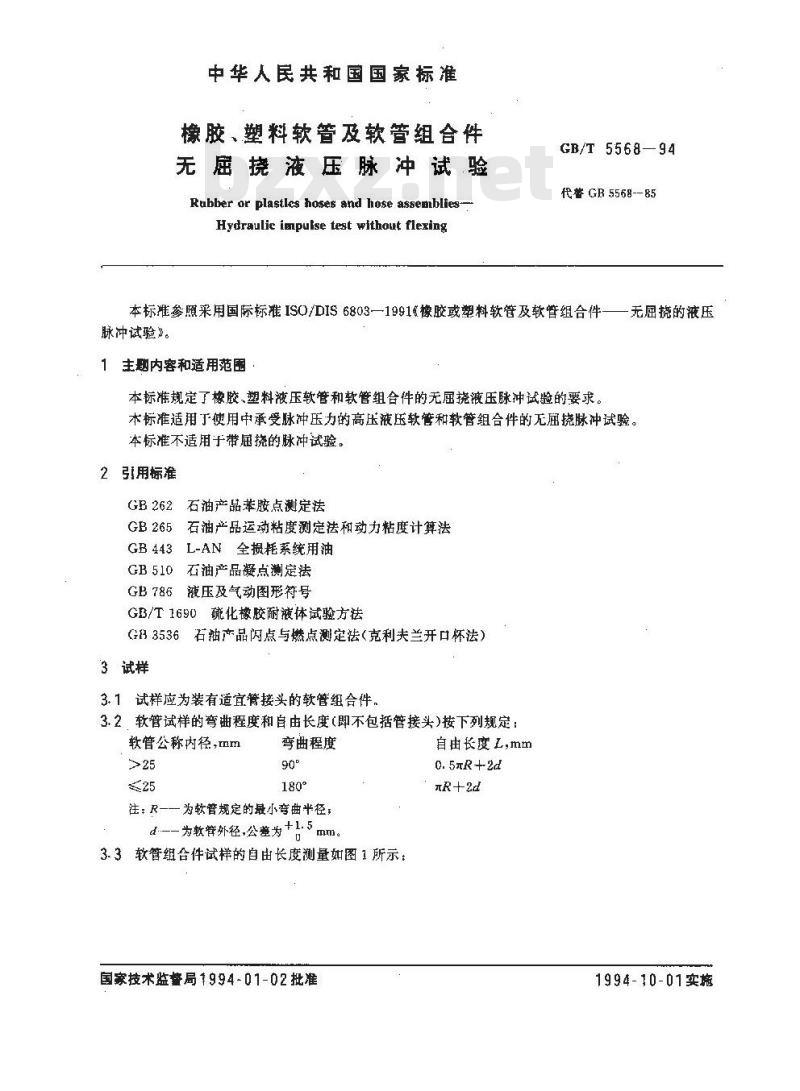

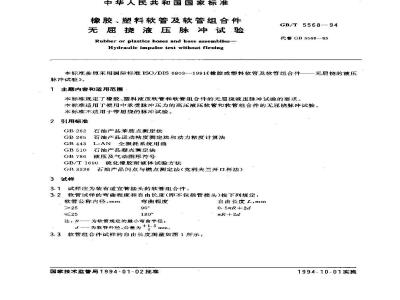

中华人民共和国国家标准
橡胶、塑料软管及软管组合件
无屈挠液压脉冲试验
Rubber or plastles hoses and hose assemblies-Hydraulie ienpulse test without flexingGB/T 5568—94
代警GR5568--85
本标准参照采用国际标准ISO/DIS6803一1991橡胶或塑料软管及软管组合件脉冲试验》。
1主题内容和适用范围
本标准规定了橡胶、塑料液压软管和软管组合件的无屈挠液压脉冲试验的要求。一无屈挠的液压
本标准适用于使用中承受脉冲压力的高压液压软管和软管组合件的无届挠脉冲试验。本标准不适用于带屈挠的脉冲试验。引用标准
GB262石油产品苯胺点测定法
GB265石油产品运动粘度测定法动力粘度计算法GB 443L-AN全损耗系统用油
石油产品凝点测定法
GB786液压及气动图形符号
GB/T1690碱化橡胶耐液体试验方法GB3536石产品闪点与燃点测定法（克利夫兰开口杯法）3试样
3.1试样应为装有适宜管接头的软管组合件，3.2软管试样的弯曲程度和自由长度（即不包括管接头)按下列规定：软管公称内径,mm
弯曲程度
注：R——
为软管规定的最小弯曲半径
一为软管外径,公差为十
3.3软管组合件试样的自由长度测量如图1所示：国家技术监整局1994-01-02批准自由长度L,mm
0. 5元R+2d
元R+2d
1994-10-01实施
GB/T 5568-94
R+ 0. 5d +%
弯曲90°
L*元R+2d
2R+d*%
b..弯曲180°
+PS*G+?

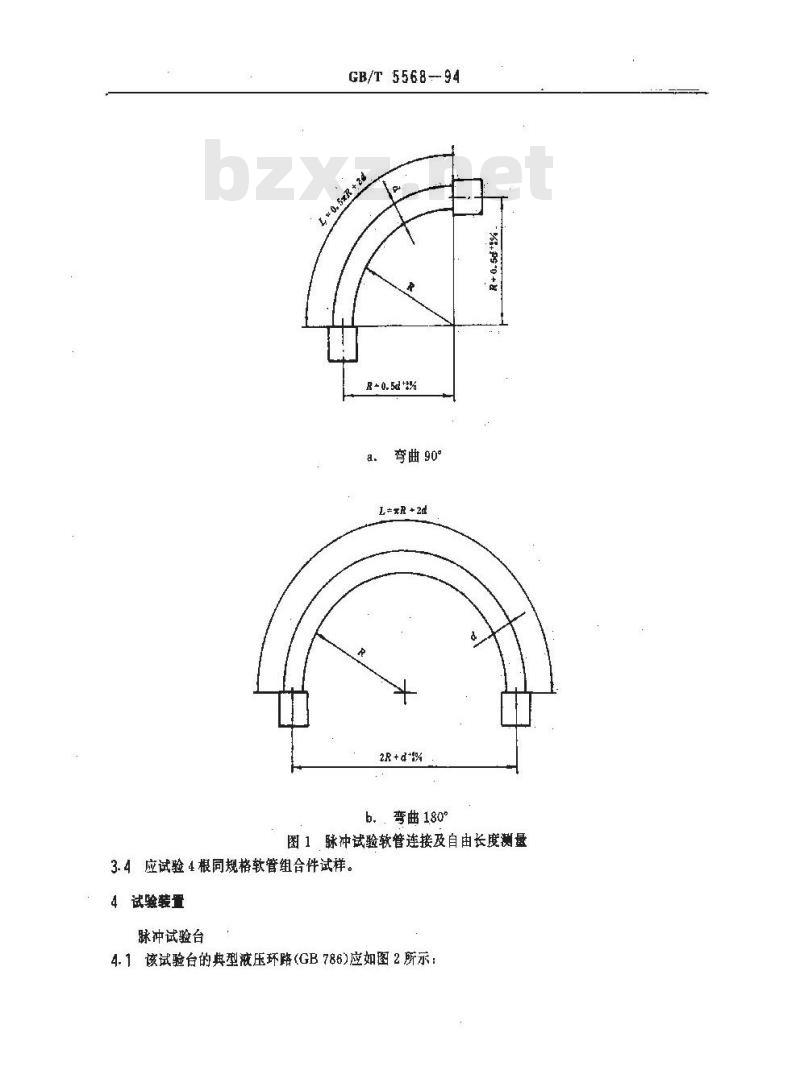

图1脉冲试验软管连接及自由长度测量3.4应试验4根同规格软管组合件试样。4试验装置
脉冲试验台
4.1 该试验台的典型液压环路(GB 786)应如图 2 所示：GB/T5568-94
电动压
力转凝器
·电动

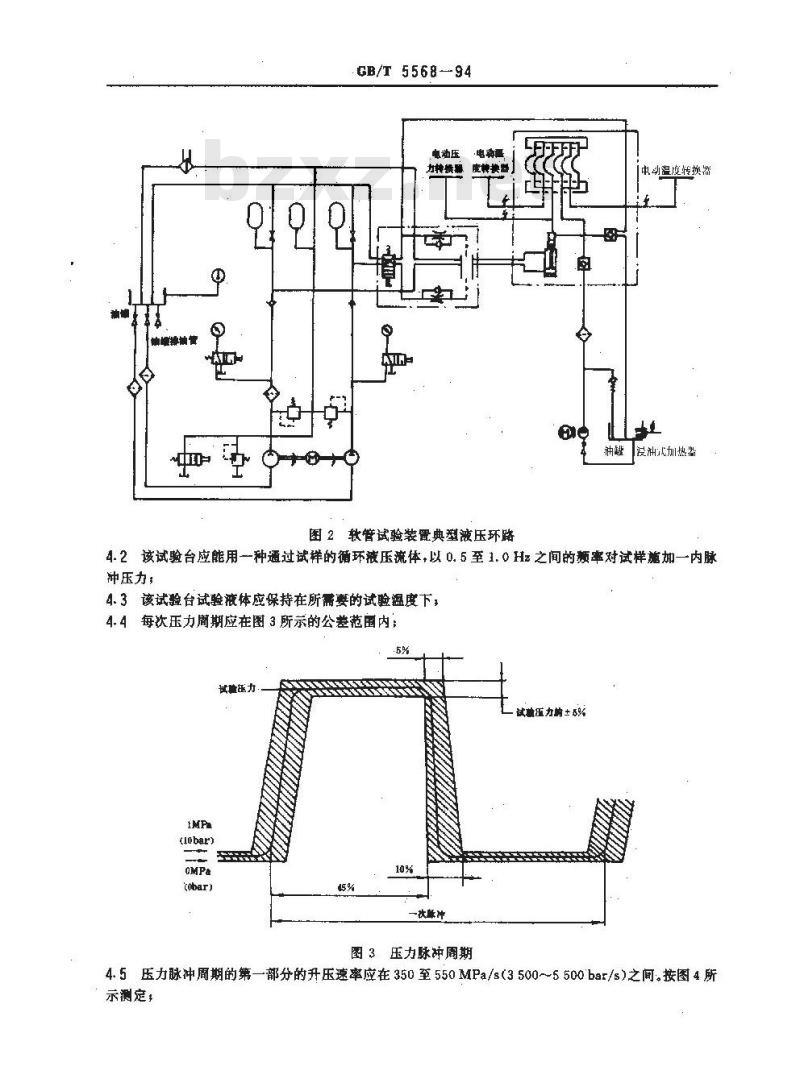

图2软管试验装置典型渡压环路
中动温度转换器
没油加热器
4.2该试验台应能用一种通过试样的循环液压流体，以0.5至1.0Hz之间的额率对试样施加一内脉神压力；
4.3该试验台试验液体应保持在所需要的试验温度下，4.4每次压力周期应在图3 所示的公差范围内.6%
试任力
试验压力前± 5%
(lobar)
tobar)
一次献冲
图3压力脉冲周期
4.5压力脉冲周期的第一部分的升压速率应在350至550MPa/s（3500～5500baz/s）之间：按图4所示测定，
(1obar)
GB/T 5568—94
此点测定升五速率

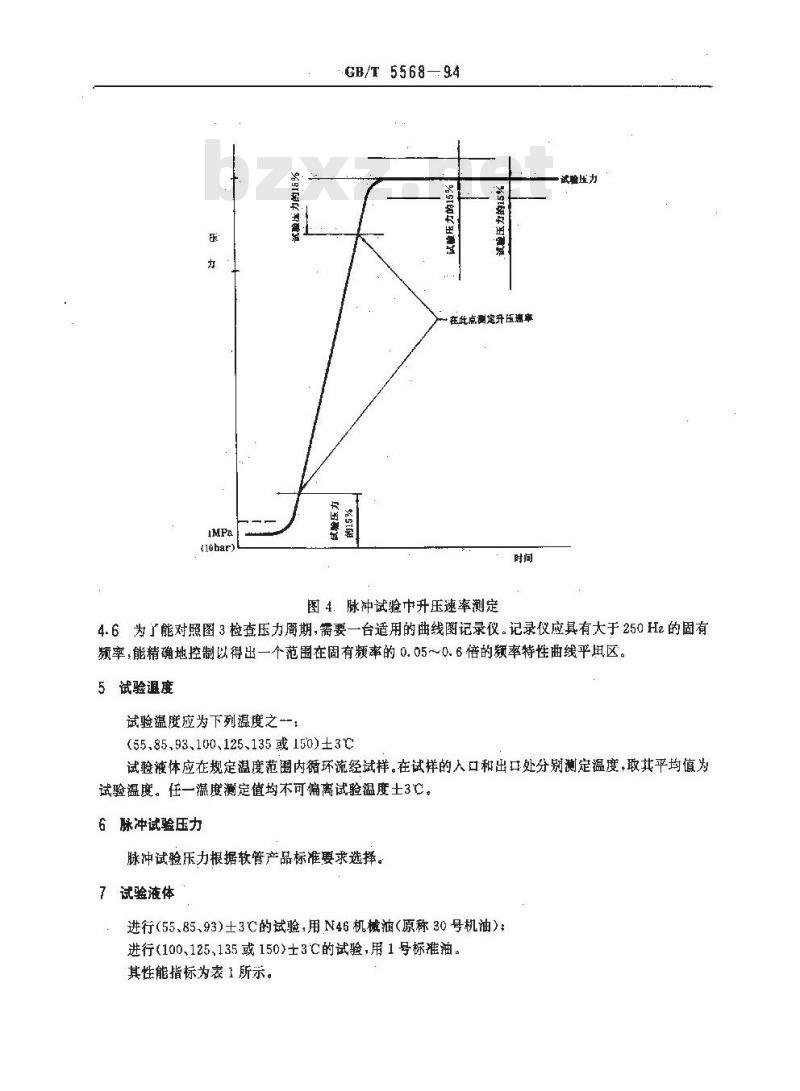

图 4.脉冲试验中升压速率测定
试验压力
4.6为了能对照图3检查压力周期，需要一台适用的曲线图记录仪。记录仪应具有大于250Hz的固有频率，能精确地控制以得出一个范围在固有频率的0.05～0.6倍的频率特性曲线平其区。5试验温度
试验温度应为下列温度之-
(55、85、93、100、125、135或150)±3℃试验液体应在规定温度范围内循环流经试样。在试祥的入口和出口处分别测定温度，取其平均值为试验温度。任一温度测定值均不可偏离试验温度士3亡。6脉冲试验压力
脉冲试验乐力根据软管产品标准要求选择。7试验液体
进行（55、85.93)土3C的试验，用N46机械油（原称30号机油）进行（100、125、135或150）士3℃的试验，用1号标准油。其性能指标为表1所示。
苯胺点，℃
运动粘度mm\/a
闪点(开口杯法)，
凝点,℃
注：1)40它测定
2）100℃测定。
8试验步骤
GB/T 5568-94

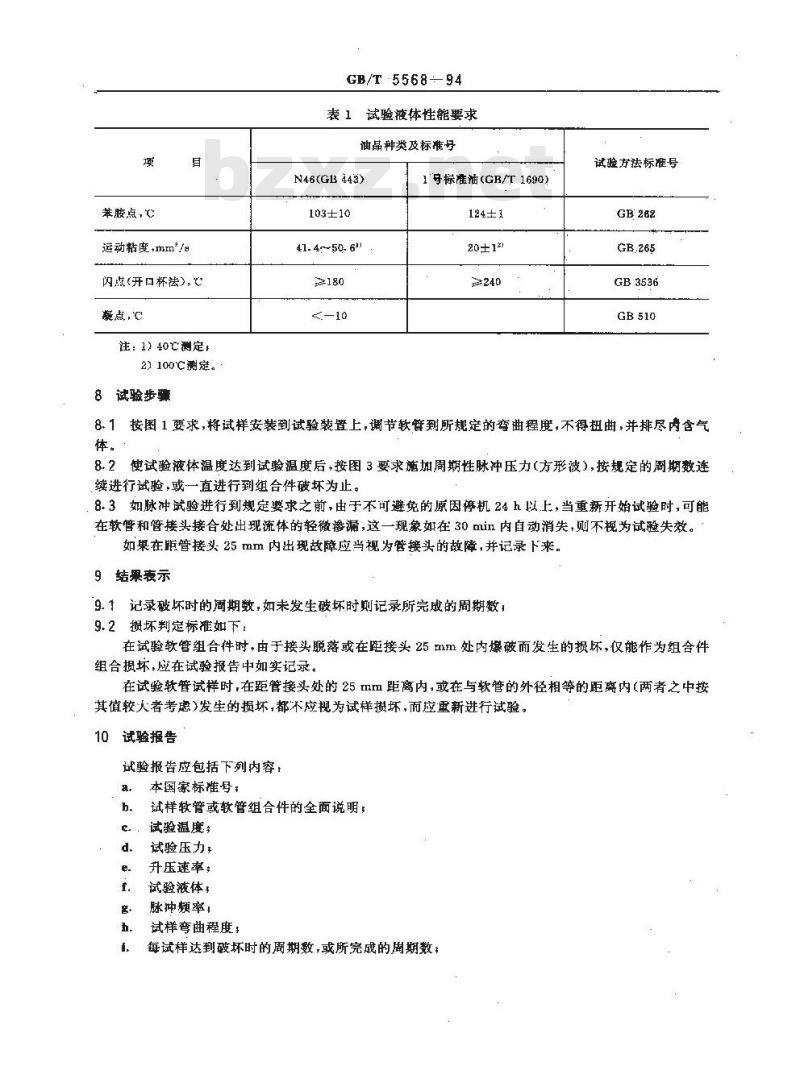

表 1 试验液体性能要求
油品种类及标准号
N46(GB 443)
103±10bZxz.net
41.4~50. 6
1'号标准油(GR/T 1690)
124±1
20±12
试验方法标准号
GB'262
GB3536
8.1按图1要求，将试样安装到试验装置上，调节软管到所规定的弯曲程度，不得扭曲，并排尽内含气体。
8.2使试验液体温度达判试验温度后，按图3要求施加周期性脉冲压力(方形被),按规定的周期数连续进行试验，或一直进行到组合件破坏为止。8.3如脉冲试验进行到规定要求之前，由于不可避免的原因停机24h以上，当重新开始试验时，可能在软管和管接头接合处出现流体的轻微漏，这一现象如在30min内自动消失，则不视为试验失效。如巢在距管接头25 mm内出现故障应当视为管接头的故障，并记录下来。9结果表示
9.1记录破坏时的周期数，如未发生破坏时则记录所完成的周期数，9.2摄坏判定标准如下：
在试验软管组合件时，由于接头脱落或在距接头25mm处内爆破而发生的损坏，仅能作为组合件组合损坏，应在试验报告中如实记录。在试验软管试样时，在距管接头处的25mm距离内，或在与软管的外径相等的距离内（两者之中按其值较火者考虑）发生的损坏，都不应规为试样损坏，而应重新进行试验。10
试验报告
试验报告应包括下例内容：
本国家标雅号：
试样较管或软管组合件的全面说明，试验温度；
试验压力，
升压速率，
试验液体：
脉冲频率，
试样弯曲程度：
每试样达到破坏时的周期数，或所完成的周期数；GB/T5568-94
小、每一试样酸坏的位置和方式,或试验完成对,每试样的状况；k。试验日期。
本标准由中华人民共和国化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会口本标准由化学工业部沈阳橡胶工业制品研究所负责起草本标准主要起草人王宝珠、严松枫、王维相。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
