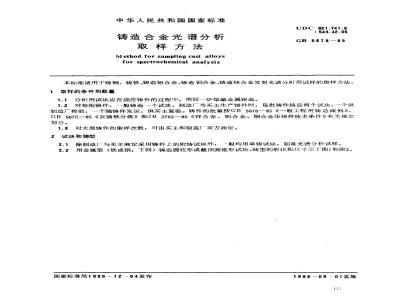

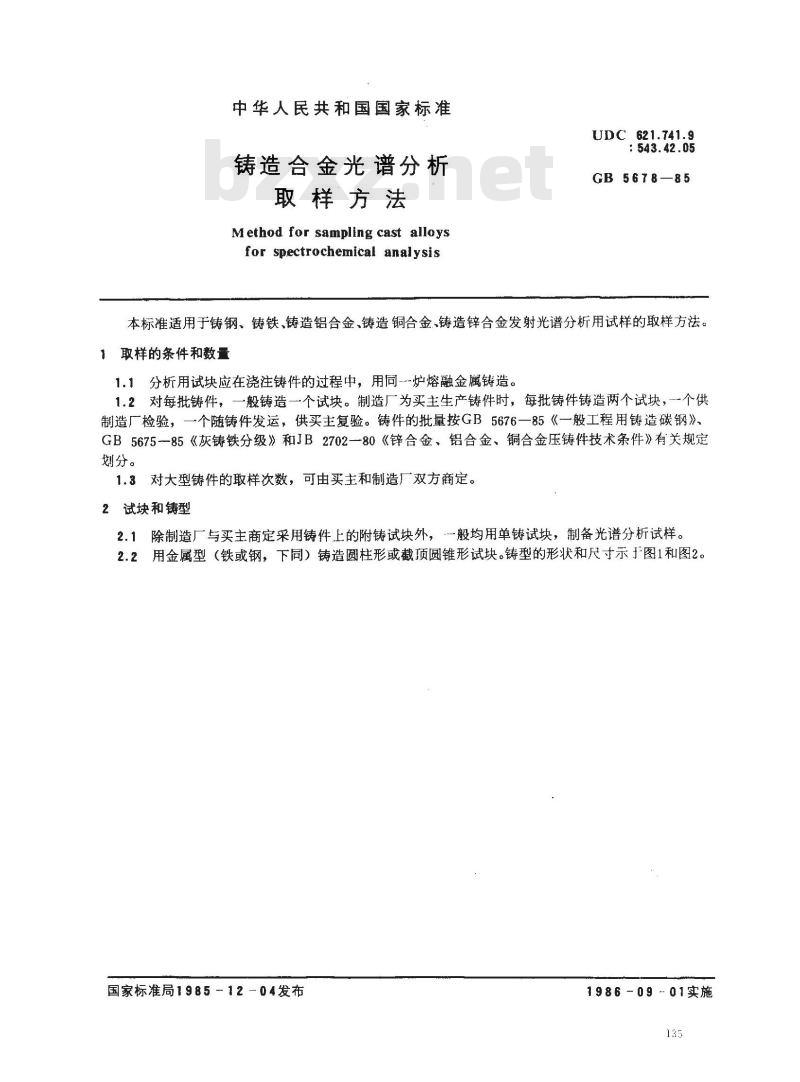

中华人民共和国国家标准
铸造合金光谱分析
取样方法
Methodforsamplingcastalloys
for spectrochemical analysisUDC621.741.9
:543.42.05
GB 5678—85
本标准适用于铸钢、铸铁、铸造铝合金、铸造铜合金、铸造锌合金发射光谱分析用试样的取样方法。1取样的条件和数量
1.1分析用试块应在浇注铸件的过程中，用同--炉熔融金属铸造。1.2对每批铸件，一般铸造一个试块。制造厂为买主生产铸件时，每批铸件铸造两个试块，--个供制造厂检验，一个随铸件发运，供买主复验。铸件的批量按GB5676一85《一般工程用铸造碳钢》、GB5675-85《灰铸铁分级》和JB2702—80《锌合金、铝合金、铜合金压铸件技术条件》有关规定划分。
1.3对大型铸件的取样次数，可由买主和制造厂双方商定。2试块和铸型
2.1除制造厂与买主商定采用铸件上的附铸试块外，一般均用单铸试块，制备光谱分析试样。2.2用金属型（铁或钢，下同）铸造圆柱形或截顶圆锥形试块。铸型的形状和尺寸示于图1和图2。国家标准局1985-12-04发布
1986-0901实施
GB5678-85
铸造截顶圆锥形试块
用的整体金属型
图2铸造圆柱形试块用的
垂直分型的金属型
2.3用耐火材料套做上型、铜激冷块做下型的组合铸型，铸造圆柱形试块。组合铸型的形状尺寸示于图3。耐火材料套可以采用水玻璃砂、树脂壳型砂或耐火陶瓷制做。铜冷块的材质为纯铜（下同）。136
GB5678-85
图3铸造圆柱形试块的耐火材料套与铜激冷块组合的铸型2.4用碟形金属型铸造圆盘光谱分析试块。铸型的形状尺寸示于图4。:70
图4铸造圆盘分析试块的碟形金属型137
GB567885
2.5用带排气槽的金属型做上型、铜激冷块做下型的组合铸型铸造能截取薄圆盘试样的试块。铸型的形状尺寸示于图5。
激冷块
图5铸造薄圆盘试块的组合铸型
GB5.67885
2.6用水玻璃砂上型和铜激冷块为下型的组合铸型，铸造能截取圆盘分析试样的试块。铸型的形状尺寸示于图6。
对灰口铸铁，在必需采用灰口组织试样进行分析的情况下，可用耐火砖或砂型做下型，代替铜激冷块。
图6铸造圆盘试块的组合铸型
2.1对各种铸造合金应按下述条款铸造试块。铸造合金下载标准就来标准下载网
铸造铝合金
铸造铜合金
铸造锌合金
2.8当买方需要采用光谱分析时，应在双方协议中规定试块形状和铸型。否则由制造！选定。139
3试块的铸造
GB5678—85
3.1钢制采样勺的容量应足够浇注3～4个试块。采样前，采样勺应事先烤并预热。3.2必要时，铸型可涂刷适当的耐火涂料。浇注前，铸型应事先烤下并预热到300℃左右。按2.3、2.5、2.6条铸造试块时，上型与下型的外侧缝隙可用泥封。3.3采样勺内的熔融金属经扒渣后浇入铸型。其注人量，应控制金属液面比型腔顶面低3~5mm。3.4对铸钢的炉前分析，必要时可加人适量纯铝进行脱氧，但试样中残留的总铝量不得超过0.25%。
注：般每公斤钢水加人1.0~1.5克铝。可用纯度为98%以上直径为3mm的铝丝，成双股，按需要量绞紧成螨旋形，直接插人采样勺内的钢水中。3.5待浇注的试块凝固后，由铸型取出，水冷或空冷，并标明炉号或批号。3.6每次取样后，采样勺和铸型要清理干净，不得残留上一次取样的金属和熔渣。4试样的制备
4.1从试块上截取光谱分析试样
4.1.1按2.2和2.3条铸造的圆柱形和截顶圆锥形试块，用砂轮片切割机截取平面试样。截取试样的高度（官试块底部激冷面向上计），按2.2条（图1）和2.3条铸造的试块为13～15mm，按2.2条（图2）铸造的试块为18～20mm。以此切割面制备光谱分析试样的工作面。4.1.2按2.4条用碟形金属型铸造的圆盘分析试块，以试块底部的激冷面制备光谱分析试样的工作面。
4.1.3按2.5和2.6条铸造的试块，用锤了、砂轮片切割机或锯，将圆盘部分自试块上取下，并以底部的激冷面制备光谱分析试样的工作面。4.2光谱分析试样工作面的制备
4.2.1铸钢和铸铁试样，用砂轮或砂带磨加工。根据需要，选用氧化铝或碳化硅质磨具。4.2.2铝合金、铜合金和锌合金试样，以车床或铣床用硬质合金刀具加工。4.2.3以砂轮片切割机切割面作为光谱分析工作面的试样，打磨出光谱平面即可。以原激冷铸面作为试样的光谱分析工作面时，应将其打磨或切削掉1.3~1.6mm。4.3加工好的光谱分析试样的工作面要平整、光滑，不应有气孔、砂眼、缩孔、缩松、毛刺、裂纹和夹杂类缺陷。
5标准试样
5.1光谱分析时，最好采用与分析试样同样方法制备的标准试样。5.2采用与分析试样不同方法制备的标准试样时，必须经过验证或采用与分析试样同样方法制备的控制标样，控制分析。
6安全注意事项
6.1取样时，采样勺和铸型必须按照3.1和3.2条规定进行烤干和预热。6.2取样时，操作人员必须采取相应的劳保措施。7光谱分析试样的保存
制造厂为买主生产铸件，所取分析试样，制造厂在分析结束后，应保存到双方协议的复验期结束。110
附加说明：
GB5678--85
本标准由中华人民共和国机械工业部提出，由沈阳铸造研究所归口。本标准由沈阳铸造研究所等单位负责起草。本标准主要起草人周颚荪。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
铸造合金光谱分析
取样方法
Methodforsamplingcastalloys
for spectrochemical analysisUDC621.741.9
:543.42.05
GB 5678—85
本标准适用于铸钢、铸铁、铸造铝合金、铸造铜合金、铸造锌合金发射光谱分析用试样的取样方法。1取样的条件和数量
1.1分析用试块应在浇注铸件的过程中，用同--炉熔融金属铸造。1.2对每批铸件，一般铸造一个试块。制造厂为买主生产铸件时，每批铸件铸造两个试块，--个供制造厂检验，一个随铸件发运，供买主复验。铸件的批量按GB5676一85《一般工程用铸造碳钢》、GB5675-85《灰铸铁分级》和JB2702—80《锌合金、铝合金、铜合金压铸件技术条件》有关规定划分。
1.3对大型铸件的取样次数，可由买主和制造厂双方商定。2试块和铸型
2.1除制造厂与买主商定采用铸件上的附铸试块外，一般均用单铸试块，制备光谱分析试样。2.2用金属型（铁或钢，下同）铸造圆柱形或截顶圆锥形试块。铸型的形状和尺寸示于图1和图2。国家标准局1985-12-04发布
1986-0901实施
GB5678-85
铸造截顶圆锥形试块
用的整体金属型
图2铸造圆柱形试块用的
垂直分型的金属型
2.3用耐火材料套做上型、铜激冷块做下型的组合铸型，铸造圆柱形试块。组合铸型的形状尺寸示于图3。耐火材料套可以采用水玻璃砂、树脂壳型砂或耐火陶瓷制做。铜冷块的材质为纯铜（下同）。136
GB5678-85
图3铸造圆柱形试块的耐火材料套与铜激冷块组合的铸型2.4用碟形金属型铸造圆盘光谱分析试块。铸型的形状尺寸示于图4。:70
图4铸造圆盘分析试块的碟形金属型137
GB567885
2.5用带排气槽的金属型做上型、铜激冷块做下型的组合铸型铸造能截取薄圆盘试样的试块。铸型的形状尺寸示于图5。
激冷块
图5铸造薄圆盘试块的组合铸型
GB5.67885
2.6用水玻璃砂上型和铜激冷块为下型的组合铸型，铸造能截取圆盘分析试样的试块。铸型的形状尺寸示于图6。
对灰口铸铁，在必需采用灰口组织试样进行分析的情况下，可用耐火砖或砂型做下型，代替铜激冷块。
图6铸造圆盘试块的组合铸型
2.1对各种铸造合金应按下述条款铸造试块。铸造合金下载标准就来标准下载网
铸造铝合金
铸造铜合金
铸造锌合金
2.8当买方需要采用光谱分析时，应在双方协议中规定试块形状和铸型。否则由制造！选定。139
3试块的铸造
GB5678—85
3.1钢制采样勺的容量应足够浇注3～4个试块。采样前，采样勺应事先烤并预热。3.2必要时，铸型可涂刷适当的耐火涂料。浇注前，铸型应事先烤下并预热到300℃左右。按2.3、2.5、2.6条铸造试块时，上型与下型的外侧缝隙可用泥封。3.3采样勺内的熔融金属经扒渣后浇入铸型。其注人量，应控制金属液面比型腔顶面低3~5mm。3.4对铸钢的炉前分析，必要时可加人适量纯铝进行脱氧，但试样中残留的总铝量不得超过0.25%。
注：般每公斤钢水加人1.0~1.5克铝。可用纯度为98%以上直径为3mm的铝丝，成双股，按需要量绞紧成螨旋形，直接插人采样勺内的钢水中。3.5待浇注的试块凝固后，由铸型取出，水冷或空冷，并标明炉号或批号。3.6每次取样后，采样勺和铸型要清理干净，不得残留上一次取样的金属和熔渣。4试样的制备
4.1从试块上截取光谱分析试样
4.1.1按2.2和2.3条铸造的圆柱形和截顶圆锥形试块，用砂轮片切割机截取平面试样。截取试样的高度（官试块底部激冷面向上计），按2.2条（图1）和2.3条铸造的试块为13～15mm，按2.2条（图2）铸造的试块为18～20mm。以此切割面制备光谱分析试样的工作面。4.1.2按2.4条用碟形金属型铸造的圆盘分析试块，以试块底部的激冷面制备光谱分析试样的工作面。
4.1.3按2.5和2.6条铸造的试块，用锤了、砂轮片切割机或锯，将圆盘部分自试块上取下，并以底部的激冷面制备光谱分析试样的工作面。4.2光谱分析试样工作面的制备
4.2.1铸钢和铸铁试样，用砂轮或砂带磨加工。根据需要，选用氧化铝或碳化硅质磨具。4.2.2铝合金、铜合金和锌合金试样，以车床或铣床用硬质合金刀具加工。4.2.3以砂轮片切割机切割面作为光谱分析工作面的试样，打磨出光谱平面即可。以原激冷铸面作为试样的光谱分析工作面时，应将其打磨或切削掉1.3~1.6mm。4.3加工好的光谱分析试样的工作面要平整、光滑，不应有气孔、砂眼、缩孔、缩松、毛刺、裂纹和夹杂类缺陷。
5标准试样
5.1光谱分析时，最好采用与分析试样同样方法制备的标准试样。5.2采用与分析试样不同方法制备的标准试样时，必须经过验证或采用与分析试样同样方法制备的控制标样，控制分析。
6安全注意事项
6.1取样时，采样勺和铸型必须按照3.1和3.2条规定进行烤干和预热。6.2取样时，操作人员必须采取相应的劳保措施。7光谱分析试样的保存
制造厂为买主生产铸件，所取分析试样，制造厂在分析结束后，应保存到双方协议的复验期结束。110
