中华人民共和国国家标准
梯形螺纹牙型
Metric trapezoidal screw threads-ProfileUDC 621.882.082.4
GB 5796.1—86
代替*
本标准规定了一般用途梯形螺纹的基本牙型和最大实体牙型。本标准等效采用国际标准ISO2901一1977《ISO米制梯形螺纹一基本牙型和最大实体牙型》。基本牙型

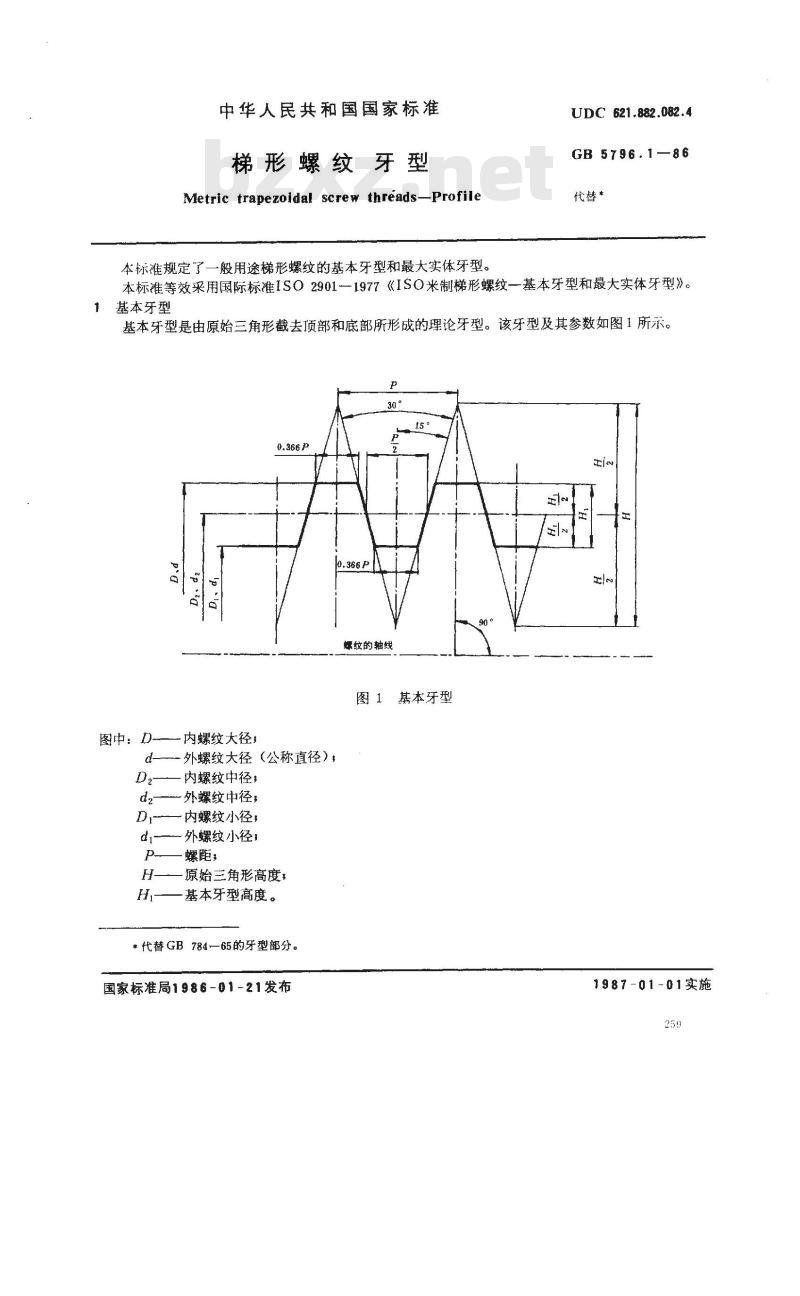

基本牙型是由原始三角形截去顶部和底部所形成的理论牙型。该牙型及其参数如图1所示。30°
螺纹的轴线
图1基本牙型
图中：D
内螺纹大径，
外螺纹大径（公称直径），
Dz——内螺纹中径；
d2——外螺纹中径;
Di—内螺纹小径；
一外螺纹小径；
H——原始三角形高度
一基本牙型高度。
*代替GB784—65的牙型部分。
国家标准局1986-01-21发布
1987-01~01实施
1.1基本牙型的尺寸列于表1。
GB 5796.1—86下载标准就来标准下载网
表1基本牙型尺寸
最大实体牙型
2.1最大实体牙型是以基本牙型为基础，由大径间（小径间）的间隙和各直径的基本偏差所决定的螺纹牙型。该牙型及其参数如图2、图3所示。260
（草）
图中：H =0.5P;
GB5796.1—86
图2基本偏差为零的最大实体牙型图3外螺纹中径基本偏差不为零的最大实体牙型h3=Ha=i+a。=0.5P+acs
a.牙顶间隙，
Z=0.25P=H//2;
GB 5796.1—86
d2= D, =d-2Z= d-0.5P;
d,=d-2h3=d-2(o.5P+a),
s =0.26795es;
es--外螺纹中径基本偏差；
D, =d-2H = d- P,
D#=d+2acs
Rimax =0.5acs
R2max =aco
2.2最大实体牙型尺寸列于表2。表2最大实体牙型尺寸
当采用滚压方法加工时。外螺纹牙底形状可以做成较大的圆弧。此时允许外螺纹的小径d:减小3
*D、d3分别为最大实体牙型上的内螺纹大径和外螺纹小径。262
GB5796.1-86

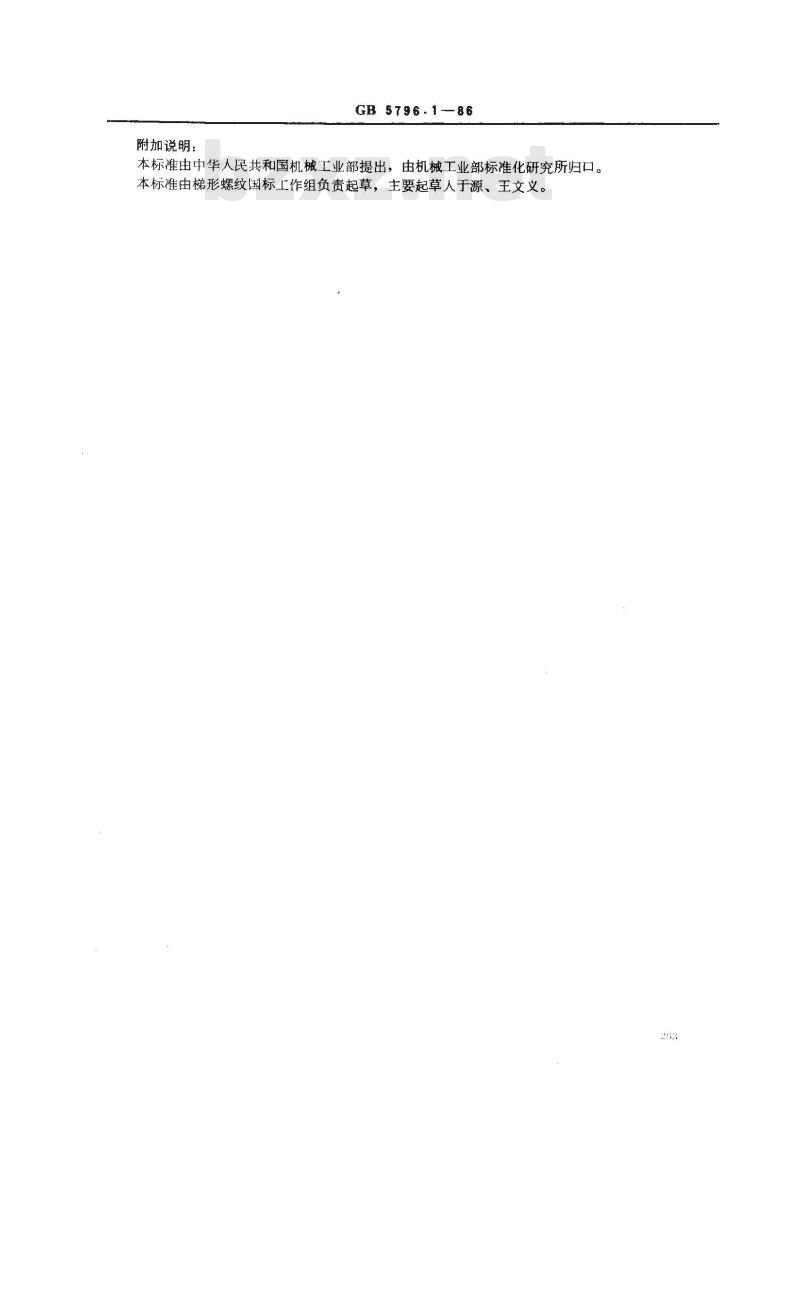

附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由梯形螺纹国标工作组负责起草，主要起草人于源、王文义。
