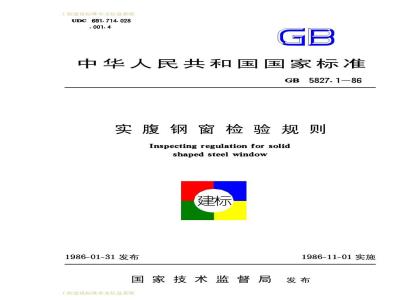

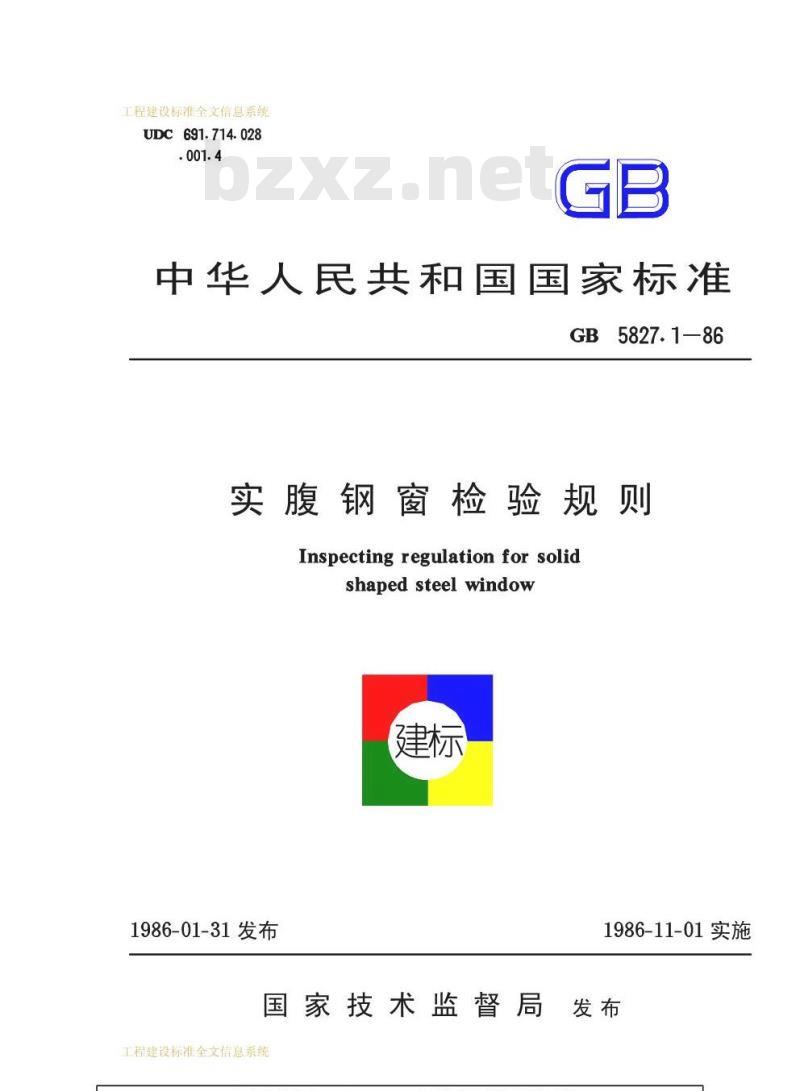

UDC 691.714. 028
.001.4
中华人民共和国国家标准
GB 5827.1—86
实腹钢窗检验规则
Inspecting regulation for solidshaped steel window
1986-01-31发布
1986-11-01实施
国家技术监督局发布
工程建设标准全文信息系统
工程建设标准全文信息系统

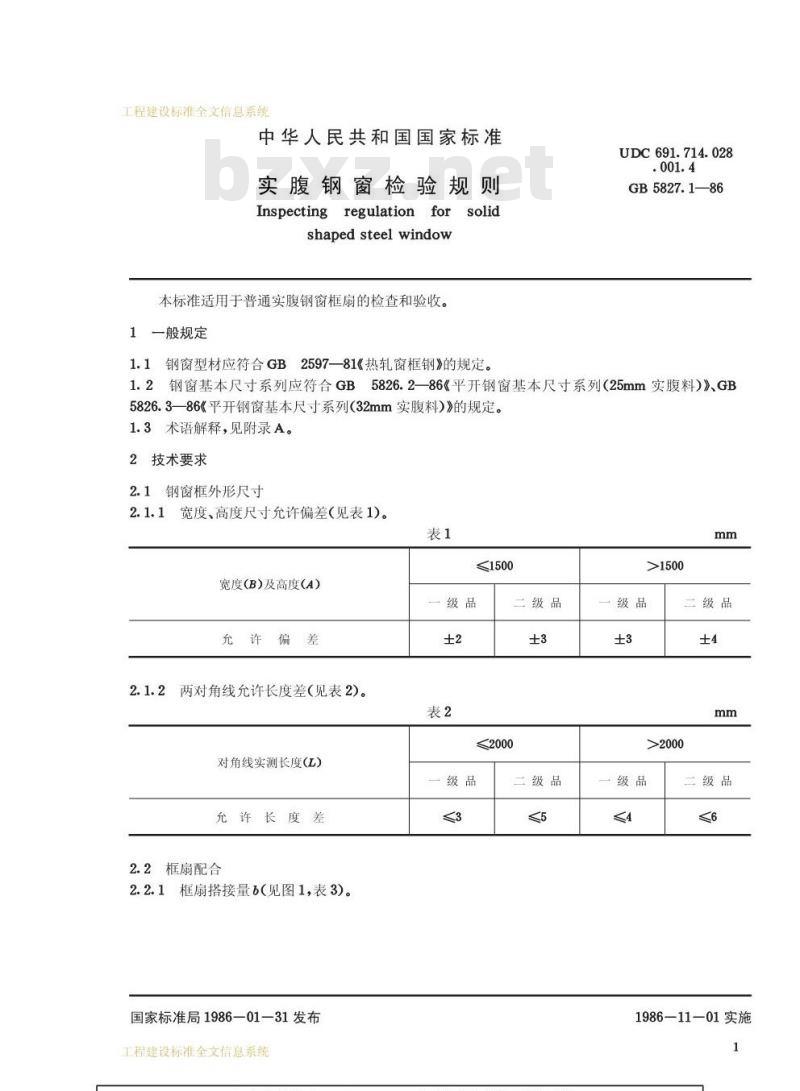

中华人民共和国国家标准
实腹钢窗检验规则
Inspectingregulationforsolidshaped steel window
本标准适用于普通实腹钢窗框扇的检查和验收。1一般规定
1.1钢窗型材应符合GB2597—81《热轧窗框钢》的规定。UDC691.714.028
.001.4
GB 5827.1—86
1.2钢窗基本尺寸系列应符合GB5826.2一86《平开钢窗基本尺寸系列（25mm实腹料）》、GB5826.3一86《平开钢窗基本尺寸系列（32mm实腹料）》的规定。1.3术语解释，见附录A。
2技术要求
钢窗框外形尺寸
宽度、高度尺寸允许偏差（见表1)。2.1.1
宽度(B)及高度(A）
《1500
充许偏差
两对角线允许长度差（见表2)。对角线实测长度(L)
充许长度差
2.2框扇配合

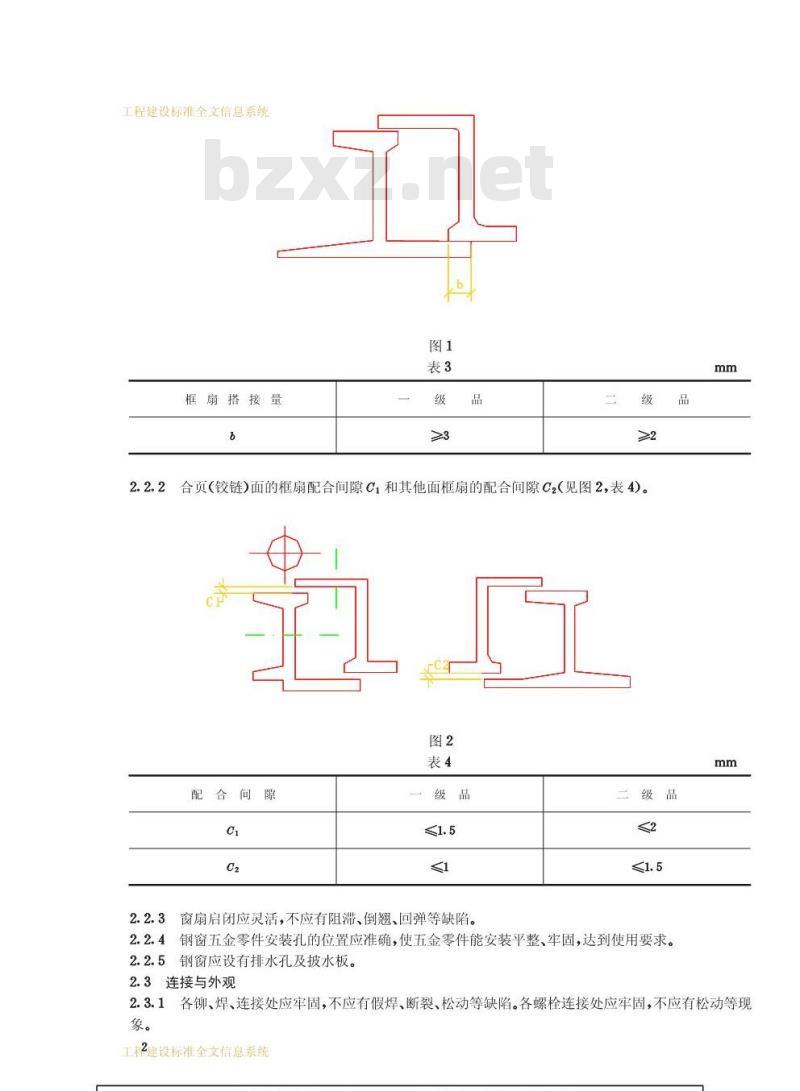

2.2.1框扇搭接量6（见图1，表3)。国家标准局1986—01—31发布此内容来自标准下载网
工程建设标准全文信息系统
二级品
《2000
三级品
三级品
三级品
1986—11-01实施
工程建设标准全文信息系统
框扇搭接量
合页（铰链）面的框扇配合间隙C1和其他面框扇的配合间隙C2（见图2，表4)。L
配合间隙
窗扇启闭应灵活，不应有阻滞、倒翘、回弹等缺陷。二
钢窗五金零件安装孔的位置应准确，使五金零件能安装平整、牢固，达到使用要求。2.2.5钢窗应设有排水孔及披水板。2.3连接与外观
2.3.1各铆、焊、连接处应牢固，不应有假焊、断裂、松动等缺陷。各螺栓连接处应牢固，不应有松动等现象。
工程建设标准全文信息系统
工程建设标准全文信息系统

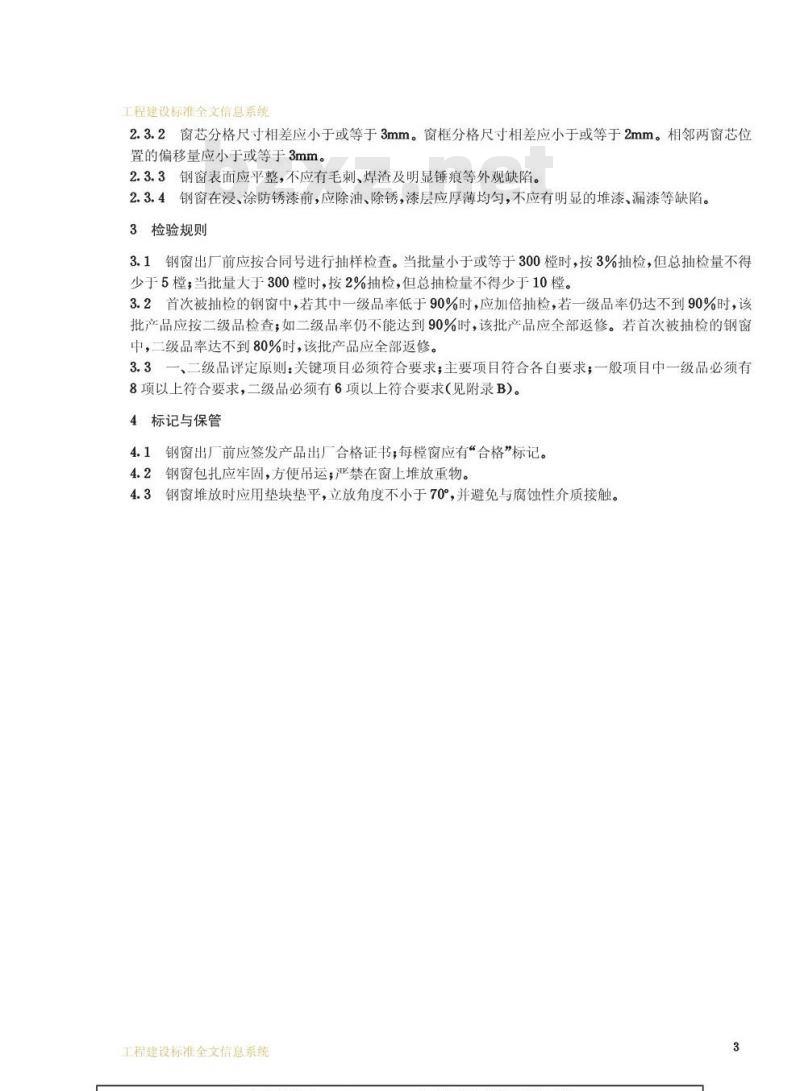

2.3.2窗芯分格尺寸相差应小于或等于3mm。窗框分格尺寸相差应小于或等于2mm。相邻两窗芯位置的偏移量应小于或等于3mm。
2.3.3钢窗表面应平整，不应有毛刺、焊渣及明显锤痕等外观缺陷。2.3.4钢窗在浸、涂防锈漆前，应除油、除锈，漆层应厚薄均匀，不应有明显的堆漆、漏漆等缺陷。3检验规则
3.1钢窗出厂前应按合同号进行抽样检查。当批量小于或等于300时，按3%抽检，但总抽检量不得少于5，当批量大于300槿时，按2%抽检，但总抽检量不得少于10。3.2首次被抽检的钢窗中，若其中一级品率低于90%时，应加倍抽检，若一级品率仍达不到90%时，该批产品应按二级品检查；如二级品率仍不能达到90%时，该批产品应全部返修。若首次被抽检的钢窗中，二级品率达不到80%时，该批产品应全部返修。3一、二级品评定原则：关键项目必须符合要求；主要项目符合各自要求；一般项目中一级品必须有3.3
8项以上符合要求，二级品必须有6项以上符合要求（见附录B）。4标记与保管
4.1钢窗出厂前应签发产品出厂合格证书；每槿窗应有“合格”标记。4.2钢窗包扎应牢固，方便吊运；严禁在窗上堆放重物。4.3钢窗堆放时应用垫块垫平，立放角度不小于70°，并避免与腐蚀性介质接触。工程建设标准全文信息系统
..com3
工程建设标准全文信息系统

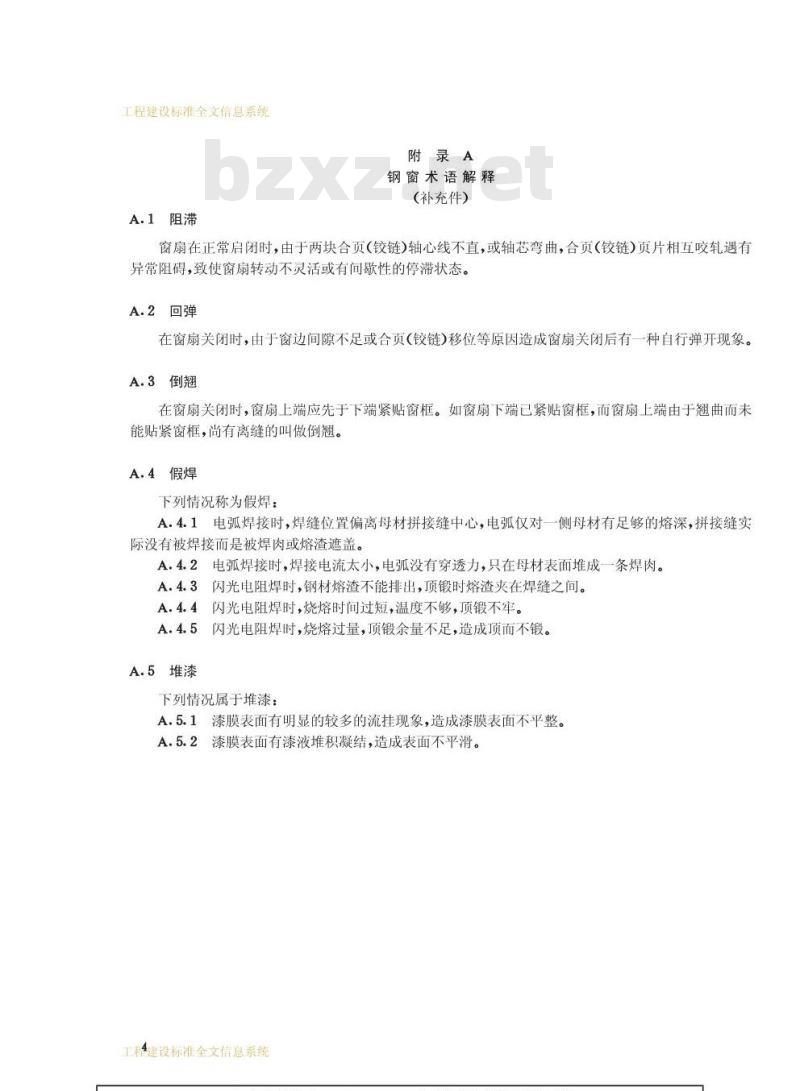

A.1阻滞
附录A
钢窗术语解释
(补充件)
窗扇在正常启闭时，由于两块合页（铰链）轴心线不直，或轴芯弯曲，合页（铰链）页片相互咬轧遇有异常阻碍，致使窗扇转动不灵活或有间歇性的停滞状态。A.2回弹
在窗扇关闭时，由于窗边间隙不足或合页（铰链）移位等原因造成窗扇关闭后有一种自行弹开现象。A.3倒翘
在窗扇关闭时，窗扇上端应先于下端紧贴窗框。如窗扇下端已紧贴窗框，而窗扇上端由于翘曲而未能贴紧窗框，尚有离缝的叫做倒翘。A.4假焊
下列情况称为假焊：
A.4.1电弧焊接时，焊缝位置偏离母材拼接缝中心，电弧仅对一侧母材有足够的熔深，拼接缝实际没有被焊接而是被焊肉或熔渣遮盖。电弧焊接时，焊接电流太小，电弧没有穿透力，只在母材表面堆成一条焊肉。A.4.2
3闪光电阻焊时，钢材熔渣不能排出，顶锻时熔渣夹在焊缝之间。A.4.3
A.4.4闪光电阻焊时，烧熔时间过短，温度不够，顶锻不牢。A.4.5
闪光电阻焊时，烧熔过量，顶锻余量不足，造成顶而不锻。A.5堆漆
下列情况属于堆漆：
A.5.1漆膜表面有明显的较多的流挂现象，造成漆膜表面不平整。A.5.2
漆膜表面有漆液堆积凝结，造成表面不平滑。工程建设标准全文信息系统
..com工程建设标准全文信息系统
项目分类
工程建设标准全文信息系统
本标准
中序号
附录B
实腹钢窗检验项目、量具和方法(补充件）
目内容
框扇四角、合页及挺各焊、铆
接处应牢固，不得有假焊、断裂和松动等缺陷（不包括窗芯）
除油、除锈
两对角线长度差
框扇搭接量6
合页面配合间隙C1
其他面框扇配合间隙C2
高度尺寸偏差
宽度尺寸偏差
窗扇启闭
零件孔位置准确
排水孔和披水板
各螺栓连接处应牢固、无松动
窗芯不应松动
检测量具和方法
专用检测工具或X光检查
钢卷尺或专用量具
测量位置：内角
深度尺、卡尺
1.5×50,2×50塞片
测量位置：合页面
1.5×50,1×50塞片
测量位置：框大面
钢卷尺
测量位置：距端部50~100
钢卷尺
测量位置：距端部50~100
目测、手试
用五金零件试装
工程建设标准全文信息系统
项目分类
附加说明：
本标准
中序号
窗芯分格尺寸相差<3
窗框分格尺寸相差≤2
相邻窗芯偏移量≤3
窗扇对角吊高1~3
框、挺及框扇交角高低差≤1
表面无毛刺、焊渣及明显锤痕
（深度<0.5)
油漆表面均匀，不应有明显堆
漆、漏漆
检测量具和方法
钢板尺、钢卷尺
测量位置：窗芯腹板
钢板尺、钢卷尺
测量位置：窗框大面
钢板尺
测量位置：窗芯翼缘
钢板尺、深度尺
深度尺
测量位置：窗框大面，窗扇小面深度尺
本标准由中华人民共和国城乡建设环境保护部提出，由中国建筑技术发展中心中国建筑标准设计研究所归口。
本标准由城乡建设环境保护部机械管理局、辽宁省标准化办公室、湖北省标准化研究院、上海玻璃机械厂、上海钢窗厂、陕西省钢窗厂、北京钢窗广负责起草。本标准主要起草人郑金峰、茅理荣、郭英举。工程建设标准全文信息系统
