GB 5023.4-1997
基本信息
标准号： GB 5023.4-1997
中文名称：额定电压450/750V及以下聚氯乙烯绝缘电缆 第4部分: 固定布线用护套电缆
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1997-07-30
实施日期：1998-09-01
作废日期：2009-05-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：143114
标准分类号
标准ICS号：电气工程>>29.060电线和电缆
中标分类号：电工>>电工材料和通用零件>>K13电缆及其附件
出版信息
出版社：中国标准出版社
页数：5页
标准价格：10.0 元
出版日期：1998-09-01
相关单位信息
首发日期：1986-11-27
复审日期：2004-10-14
起草单位：机械工业部上海电缆研究所
归口单位：全国电线电缆标准化技术委员会
发布部门：国家技术监督局
主管部门：中国电器工业协会
标准简介
本标准的第4部分详细规定额定电压300/500V轻型聚氯乙烯护套电缆的技术要求。所有电缆均应符合GB 5023.1规定的相应要求和本部分的特殊要求。 GB 5023.4-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆 第4部分: 固定布线用护套电缆 GB5023.4-1997 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

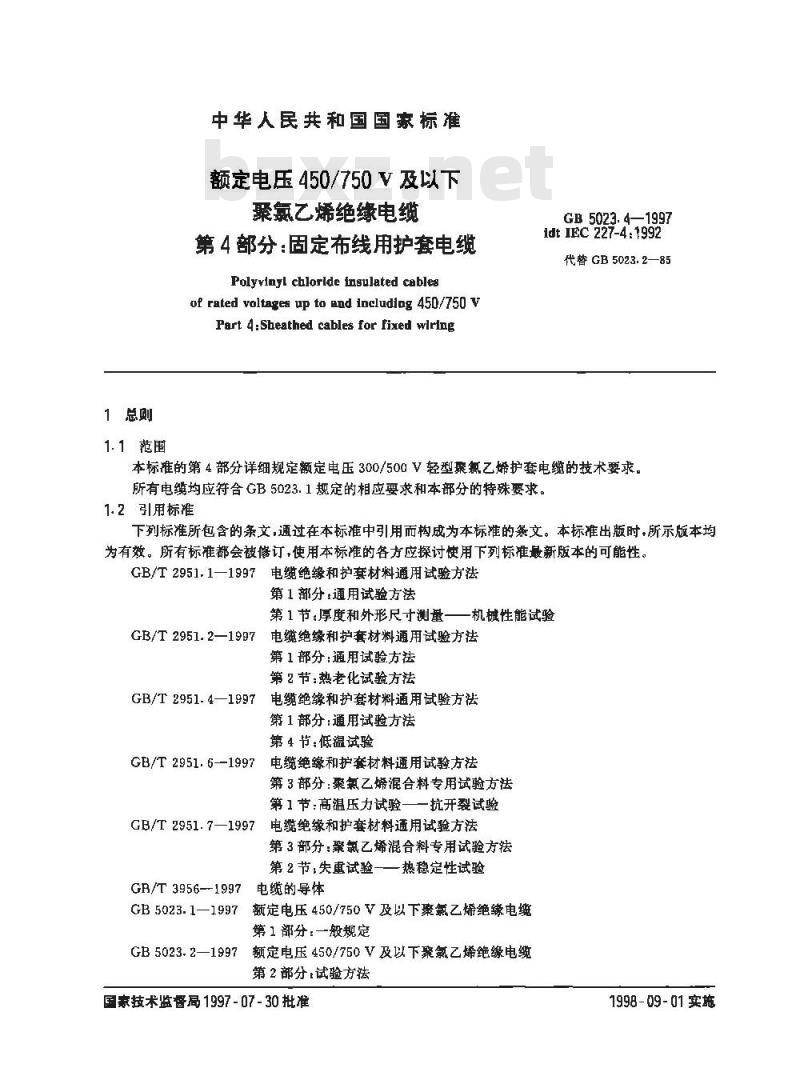

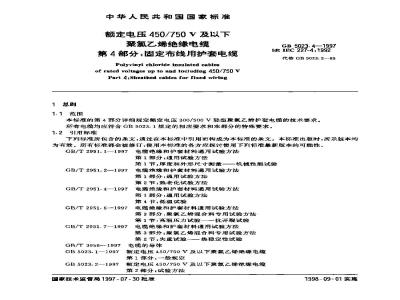

1总则
1.1范围
中华人民共和国国家标准
额定电压450/750V及以下
聚氯乙烯绝缘电缆
第4部分：固定布线用护套电缆
Polyvinyl chloride insulated cablesof rated voltages up to and including 450/750 yPart 4:Sheathed cables for fixed wiringGB 5023.4—1997
idtIEC227-4:1992
代替GB5023.2—85
本标准的第4部分详细规定额定电压300/500V轻型聚氟乙烯护套电缆的技术要求。所有电缆均应符合GB5023.1规定的相应要求和本部分的特殊要求。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性。电缆绝缘和护套材料通用试验方法GB/T 2951.1—1997
第1部分：通用试验方法
第1节：厚度和外形尺寸测量——机械性能试验GB/T 2951.2—1997
GB/T 2951-4—1997
GB/T 2951. 6-—1997
GB/T 2951.7—1997
GR/T 3956--1997
电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第2节：热老化试验方法
电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第4节：低温试验
电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第1节：高温压力试验一一抗开裂试验电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第2节,失重试验一一热稳定性试验电缆的导体
GB5023.1—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般规定
GB 5023. 21997
额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分试验方法
国家技术监督局1997-07-30批准1998-09-01实施
GB 5023. 4—1997

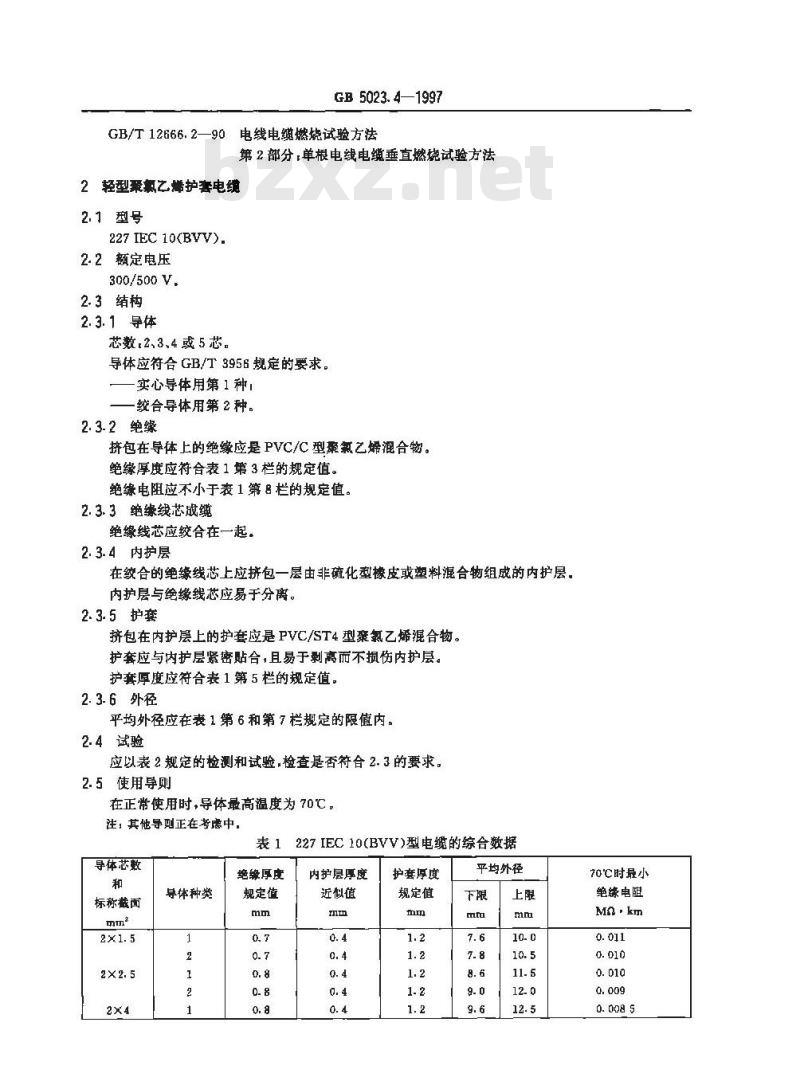

GB/T12666.2—90电线电缆燃烧试验方法第2部分，单根电线电缆垂直燃烧试验方法2轻型氟乙烯护套电缆
2.1型号
227 IEC 10(BVV).
2.2额定电压
300/500 V.
2.3结构
2.3.1导体
芯数,2,3、4 或5芯。
导体应符合GB/T 3956规定的要求。实心导体用第1种，
-绞合导体用第 2 种。
2.3.2绝缘
挤包在导体上的绝缘应是PVC/C型桑氯乙烯混合物。绝缘厚度应符合表1第3栏的规定值。绝缘电阻应不小于表1第8栏的规定值。2.3.3绝缘线芯成缆
绝缘线芯应绞合在一起。
2.3.4内护层
在纹合的绝缘线芯上应挤包一层由非硫化型橡皮或塑料混合物组成的内护层，内护层与绝缘线芯应易于分离。2.3.5护套
挤包在内护层上的护套应是PVC/ST4型亲氯乙烯混合物。护套应与内护层紧密贴合，且易于剥离而不损伤内护层。护套厚度应符合表1第5栏的规定值。2.3.6外径
平均外径应在表 1 第 6 和第 7 栏规定的限值内。2.4试验
应以表2规定的检测和试验,检查是否符合 2.3的要求。2.5使用导则
在正常使用时,导体最高温度为 70℃。注：其他导则正在考虑中，
227IEC10(BVV)型电缆的综合数据导体芯数
标称截面
导体种类
绝缘厚度
规定值
内护层厚度
近似值
护套厚度
规定值
平均外径
70℃时是小
绝续电阻
导体芯数
标称粮面
导体种类
饱缘厚度
规定值
GB 5023.4—1997

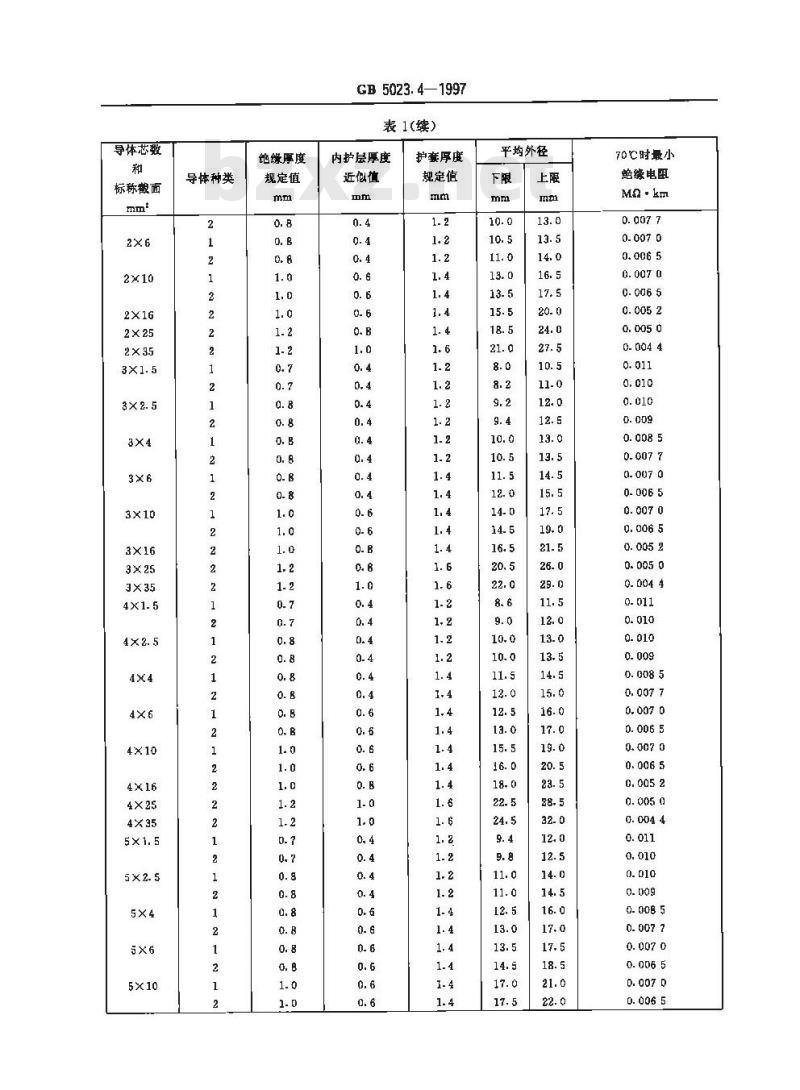

表1(续)
内护层厚度
近似值
护套厚度
规定值
平均外径
70℃时最小
绝缘电围
Mn·km
导体芯数
标称截面
导体种类
电气性能试验
绝缘厚度
规定值
GE 5023. 4—1997

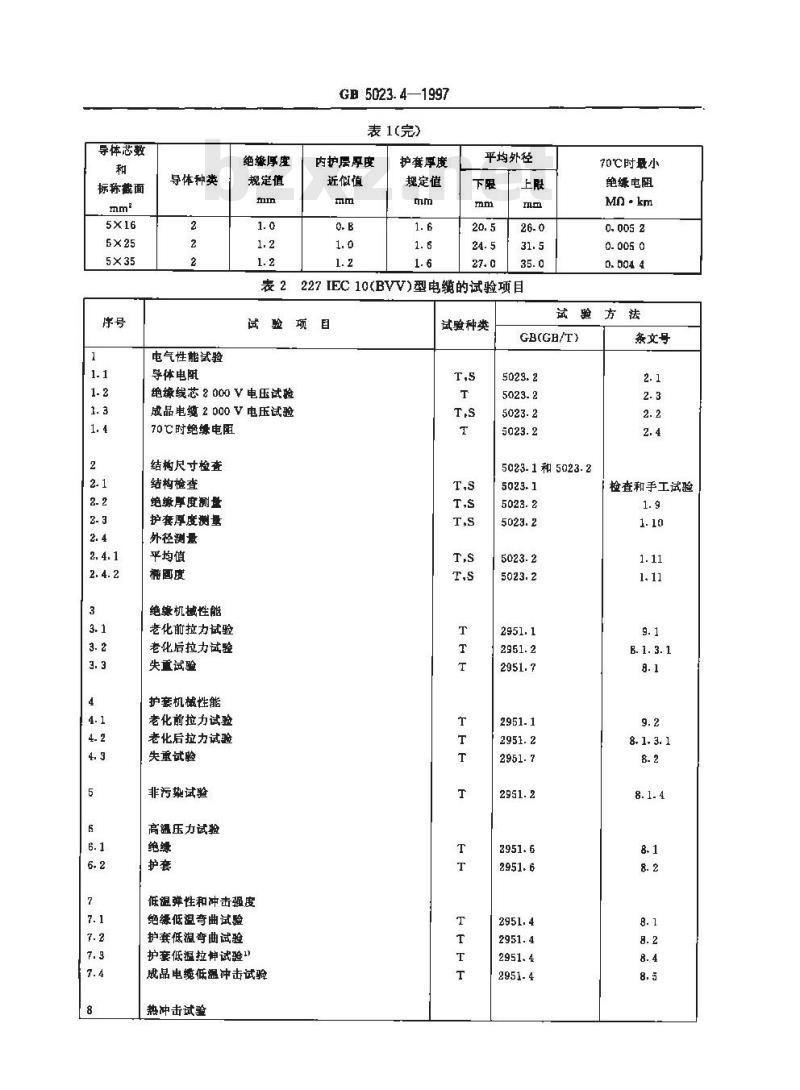

表1(完)
内护层厚度
近似值
护套厚度
规定值
平均外径
表2227IEC10(BVV)型电缆的试验项目试验项目
导体电
绝嫁线芯2000V电压试验
成品电缆2000V电压试验
70七时绝练电阻
结构尺寸检查
结构检查
绝缘厚度测盘
护套厚度测量
外径测量
平均值
稀国度
绝缘机械性能
老化前拉力试验
老化后拉力试验
失重试验
护套机械性能免费标准bzxz.net
老化前拉力试验
老化后拉力试验
失重试验
非污势试验
高温压力试验
低温弹性和冲击强度
绝绿低温弯曲试验
护套低温弯曲试验
护套低温拉神试验
成品电缆低温冲击试验
热冲击试验
试验种类
70℃时最小
艳绿电阻
MD·km
试验方法
GB(GE/T)
5023-1和5023.2
2951-4
条文号
检查和手工试验
B. 1. 3. 1
不延燃试验
试验项目
GB5023.4—1997

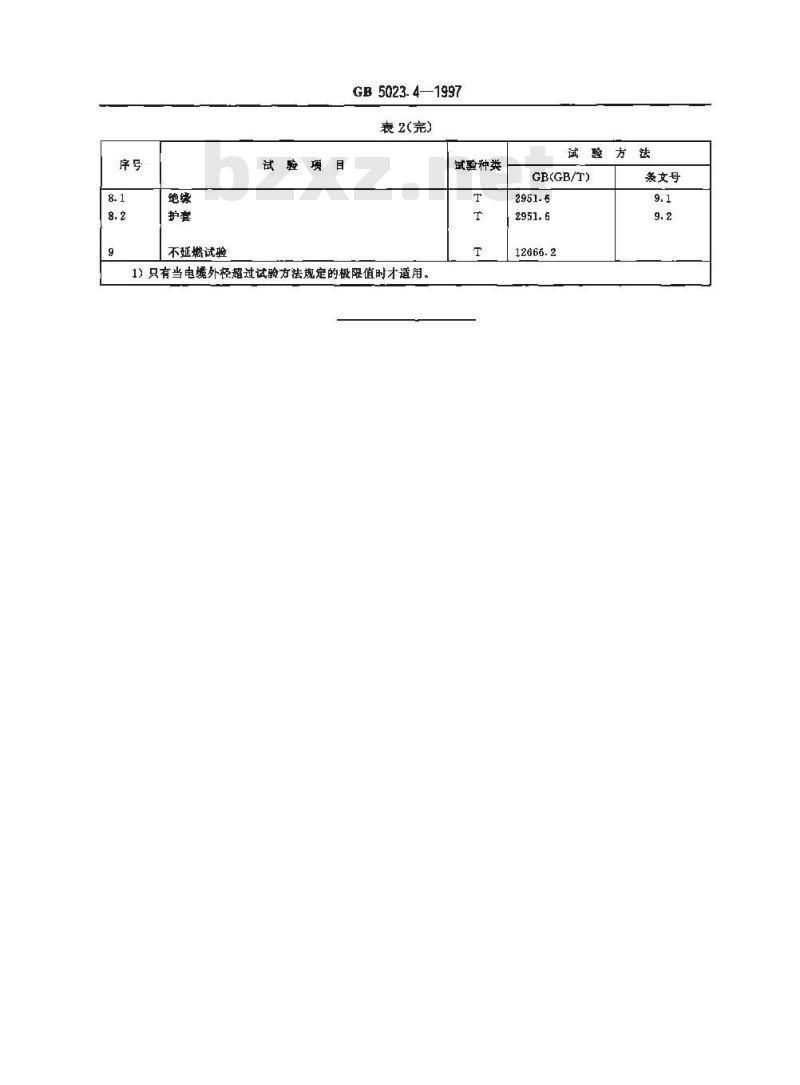

表2(完）
试验种类
1）只有当电巍外径超过试验方法规定的极限值时才适用。试验
GB(GB/T)
2951-6
条文号
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
