1总则

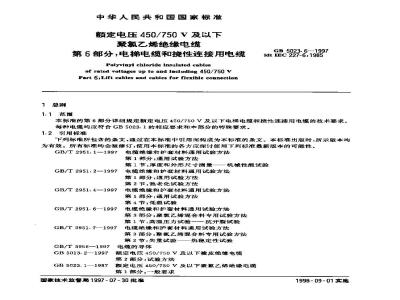

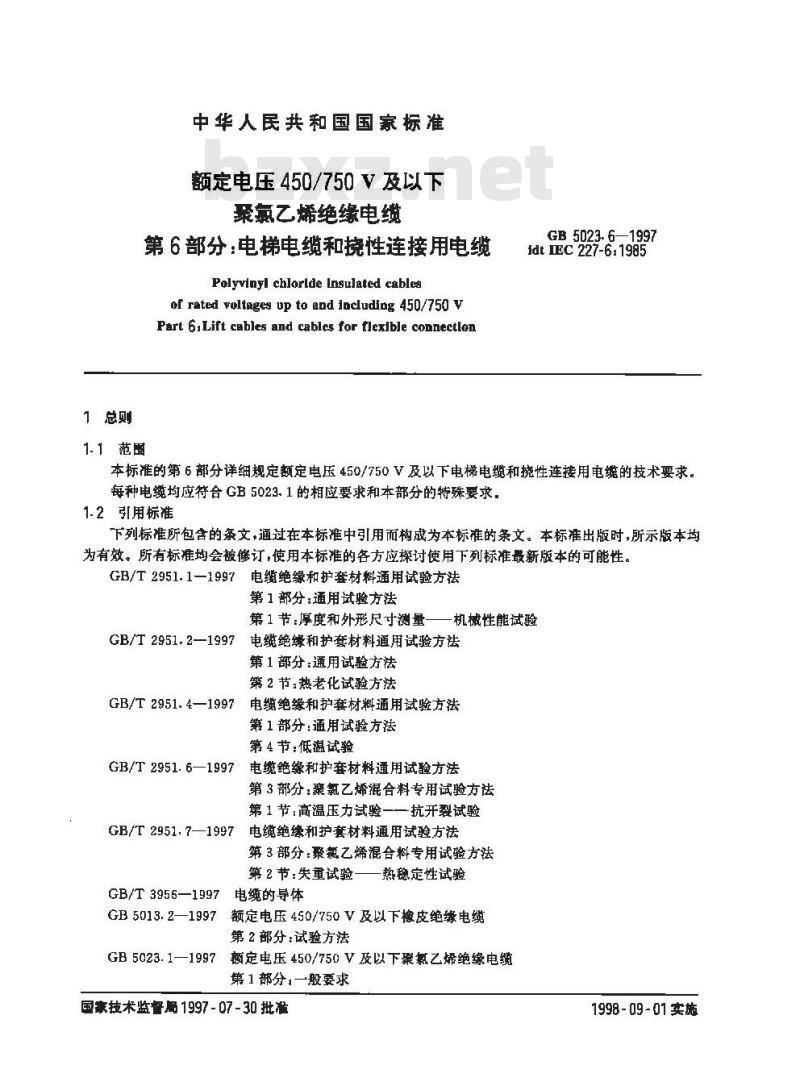

中华人民共和国国家标准
额定电压450/750V及以下
聚氧艺烯绝缘电缆
第6部分：电梯电缆和挠性连接用电缆Polyvlnyl chlorlde Insulated cablesof rated woltages up to and including 450/750 VPart 6,Lift cables and cables for tlexible connectlon1.1范围
GB 5023.6—1997
idt IEC 227-6: 1985
本标准的第6部分详细规定额定电压450/750V及以下电梯电缆和挠性连接用电缆的技术要求。每种电缆均应符合GB5023.1的相应要求和本部分的特殊要求.1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准均会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2951.1—1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第 1节:厚度和外形尺寸测量—机械性能试验GB/T 2951.2—1997
电继绝缘和护套材料通用试验方法第1部分通用试验方法
第2节：热老化试验方法
GB/T2951.4—1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第4节：低温试验
GB/T 2951. 6—1997
电缆绝缘和护套材料通用试验方法第3部分：氯乙烯混合料专用试验方法第1节：高温压力试验——抗开裂试验GB/T 2951.7—1997
电缆绝缘和护套材料通用试验方法第3部分：聚氟乙烯混合料专用试验方法第2节：失重试验——热稳定性试验GB/T3956—1997电缆的导体
GB5013.2—1997额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法
GB 5023.1—1997
额定电压450/750V及以下聚氯乙烯绝缘电缆第 1 部分1一般要求
国豪技术监督局1997-07-30批准1998-09-01实施
GB 5023.6—1997

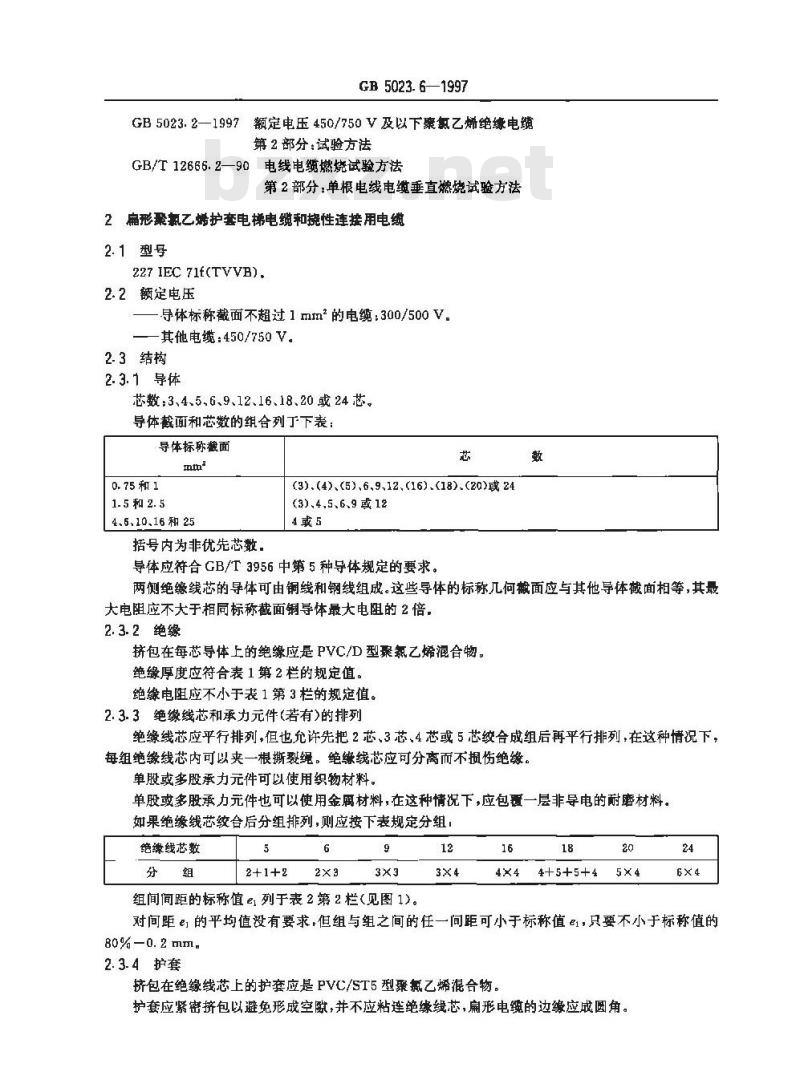

GB5023.2—1997额定电压450/750V及以下案氢乙烯绝缘电缆第2部分：试验方法
GB/T12666.2—90电线电缆燃烧试验方法第2部分：单根电线电缆垂直燃烧试验方法2扁形聚氯乙烯护套电梯电缆和挠性连接用电缆2.1型号
227 IEC 71f(TVVB).
2.2额定电压
导体标称截面不超过1mm2的电缆：300/500V。一其他电缆：450/750V.
2.3结构
2.3. 1导体
芯数：3、4.5.6、9、12、16、18、20或24芯。导体截面和芯数的组合列于下表：导体标称截面
0. 75 和 1
1.5和2.5
4.5.10.16和25
括号内为非优先芯数，
(3).(4),(5),6.9,12,(16).(18).(20)或24(3)、4,5、6、9或12
导体应符合GB/T 3956中第5种导体规定的要求。数
两侧绝缘线芯的导体可由铜线和钢线组成。这些导体的标称儿何戴面应与其他导体截面相等，其期大电阻应不大于相标称截面铜导体最大电阻的2倍。2.3.2绝缘
挤包在每芯导体上的绝缘应是PVC/D型聚氯乙烯混合物。绝缘厚度应符合表 1 第2 栏的规定值。绝缘电阻应不小于表1第3栏的规定值。2.3.3绝缘线芯和承力元件（若有)的排列绝缘线芯应平行排列,但也允许先把2 芯、3芯、4 芯或 5 芯绞合成组后再平行排列,在这种情况下，每组绝缘线芯内可以夹一根撕裂绳。绝缘线芯应可分离而不摄伤绝缘。单股或多股承力元件可以使用织物材料。单股或多股承力元件也可以使用金属材料，在这种情况下，应包覆一层非导电的耐磨材料，如果绝缘线芯绞合后分组排列，则应按下表规定分组，绝缘线芯数
组间间距的标称值e列于表2第2栏（见图1)。12
4+5+5+4
对间距e的平均值没有要求,但组与组之间的任一间距可小于标称值e1，只要不小于标称值的80%-0.2mm
2.3.4护套

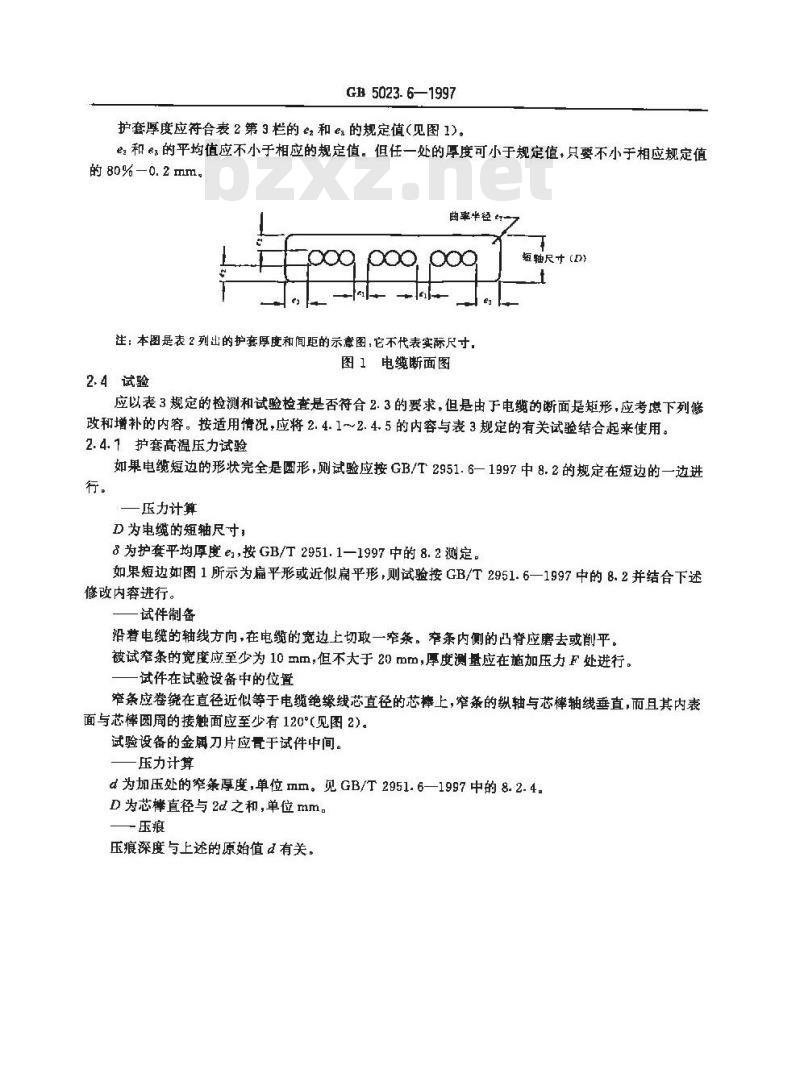

挤包在绝缘线芯上的护套应是PVC/ST5型聚氟乙烯混合物。护套应紧密挤包以避免形成空既，并不应粘连绝缘线芯，扇形电缆的边缘应成圆角。GB5023.6—1997
护套厚度应符合表2第3栏的和e的规定值(见图1)。e和的平均值应不小于相应的规定值。但任一处的厚度可小于规定值，只要不小于相应规定值的 80%-0.2 mm
曲率半径
短轴尺(D)
注：本图是表2列出的护套厚度和间距的示意图，它不代表实际尺寸，图1电缆断面图
2.4试验
应以表3规定的检测和试验检查是否符合2.3的要求，但是由于电缆的断面是矩形，应考虑下列修改和增补的内容。按适用情况，应将2.4.1～2.4.5的内容与表3规定的有关试验结合起来使用。2.4.1护套高温压力试验
如果电缆短边的形状完全是圆形，则试验应按GB/T2951.6一1997中8.2的规定在短边的一边进行。
-压力计算
D为电缆的短轴尺寸；
8为护套平均厚度es，按GB/T2951.1—1997中的8.2测定。如果短边如图1所示为扁平形或近似扁平形，则试验按GB/T2951.6一1997中的8.2并结合下述修改内容进行。
试件制备
沿着电缆的轴线方向，在电缆的宽边上切取一窄条。牵条内侧的凸脊应磨去或削平。被试窄条的宽度应至少为10mm，但不大于20mm，厚度测量应在施加压力F处进行。试件在试验设备中的位置
窄条应卷绕在直径近似等于电缆绝缘线芯直径的芯棒上，窄条的纵轴与芯棒轴线垂直，而且其内表面与芯棒圆周的接触面应至少有120°（见图2)。试验设备的金刀片应置于试件中间。压力计算
d为加压处的窄条厚度，单位mm。见GB/T2951.6—1997中的8.2.4.D为芯棒直径与2d之和，单位mm。-压痕
压痕深度与上述的原始值d有关。2.4.2成品电缆低温冲击试验
GB 5023. 6—1997

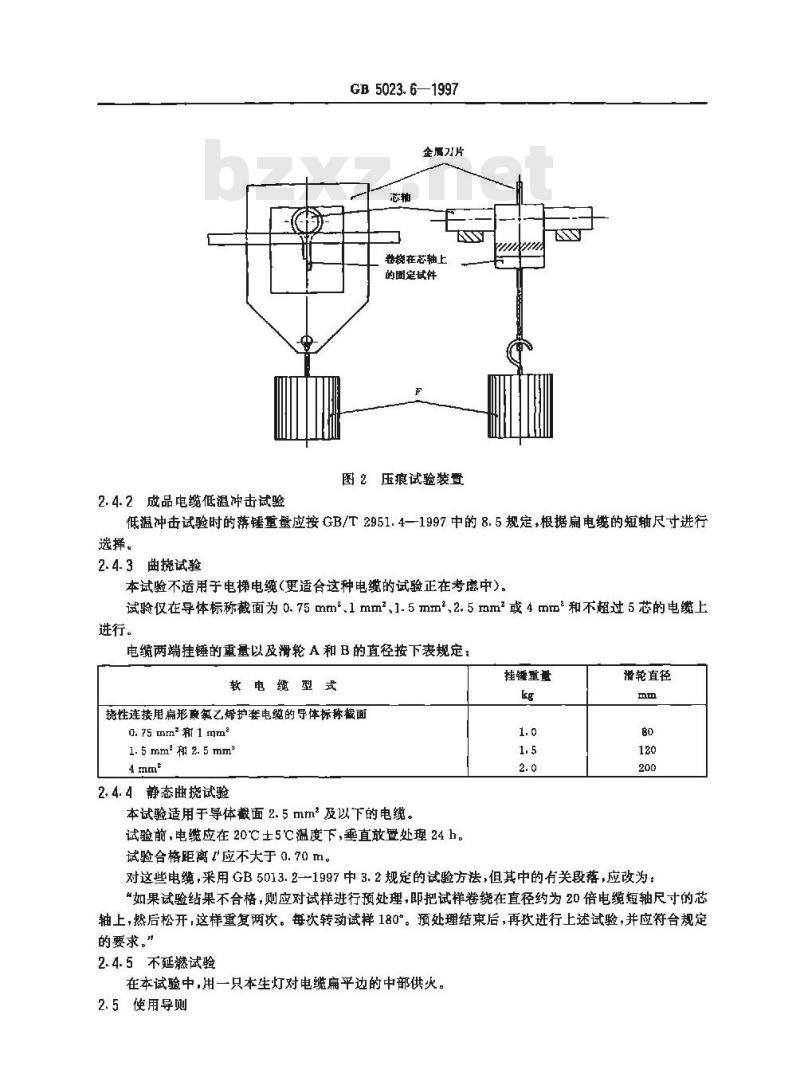

金属刀片
卷规在芯轴上
的固定试件
图 2 压痕试验装置
低温冲击试验时的落锤重量应按GB/T2951.4—1997中的8.5规定，根据扁电缆的短轴尺寸进行选择。
2.4.3曲挠试验
本试验不适用于电梯电缆(更适合这种电缆的试验正在考虑中)。试验仅在导体标称截面为0.75mm、1mm21.5mm、2.5mm或4mm和不超过5芯的电缆上进行。
电缆两端挂锤的重量以及滑轮A和B的直径按下表规定软电缆型式
捞性连接用扁形亲氧乙烯护套电缆的导体标称截面0. 75 mm*和 1 mm*
1. 5 mm2 和 2. 5 mm*
2,4.4静态曲挠试验
本试验适用于导体截面2.5mm及以下的电缆。试验前，电缆应在20它士5C温度下，垂直放鲁处理24h。试验合格距离\应不大于 0. 70 m。挂经重量
滑轮直径
对这些电缆,采用GB5013.2-1997中3.2规定的试验方法,但其中的有关段落，应改为：“如果试验结果不合格，则应对试样进行预处理，即把试样卷绕在直径约为20倍电缆短轴尺寸的芯轴上，然后松开，这样重复两次。每次转动试样180°。预处理结束后，再玖进行上述试验，并应符台规定的要求。”
2.4.5不延燃试验
在本试验中，用一只本生灯对电缆扁平边的中部供火。2.5使用导则
GB 5023. 6—1997

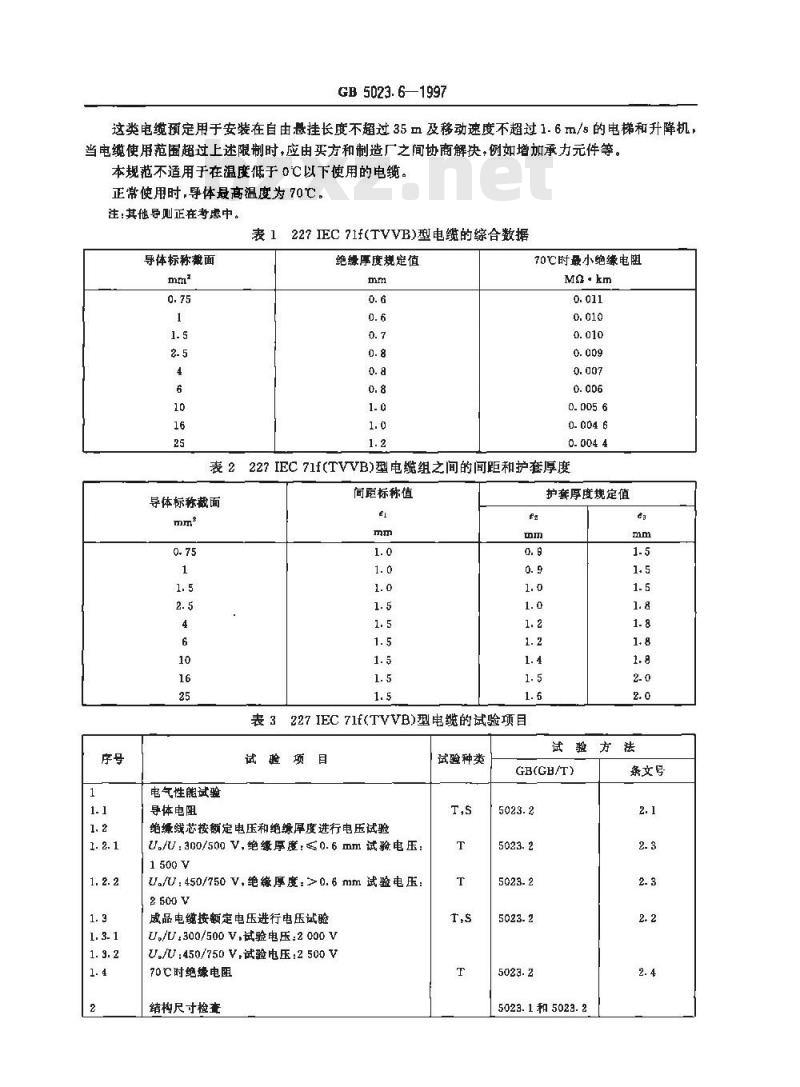

这类电缆预定用于安装在自由悬挂长度不超过35m及移动速度不超过1. 6 m/s的电梯和升降机,当电缆使用范围超过上述限制时，应由买方和制造厂之间协商解决，例如增加承力元件等。本规范不适用于在温度低于0℃以下使用的电缆，正常使用时,导体最高温度为 70℃。注:其他导则正在考虑中。
表1227IEC71f(TVVB)型电缆的综合数据导体标称批面
绝绿厚度规定值
70℃时最小绝缘电阻
Mo·km
表222?IEC71f(TVVB)型电继组之间的间距和护套厚度导体标称截面
电气性能试验
寻体电阻
向距标称值
表3227IEC71f(TVVB)型电缆的试验项目试验项目
绝练线芯按额定电压和绝缘厚度进行电压试验U./U:300/500V,绝缘厚度：≤0.6mm试验电压：1500V
U./U:450/750 V,绝缘厚度：>0.6mm试验电压：2 500 V
成品电缆按额定电压进行电压试验U/U.300/500V.试验电压：2000VU./U:450/750V,试验电压：2500V70℃时绝缘电阻
结构尺寸检查
试验种类
护套厚度规定值
GB(GH/T)
5023.1和5023.2下载标准就来标准下载网
条文号
结构检查
绝缘厚度测围
护套厚度测量
绝缘机械性艇
老化前拉力试验
老化后拉力试验
失重试验
护套机械性能
老化前拉力试验
老化后拉力试验
失重试验
高温压力试验
试验项目
低温弹性和冲击强度
绝缘低温弯曲试验
护套低温弯曲试验
护套低温拉伸试验
成品电缆低温冲击试验
热冲击试验
成品电缆机械强度
曲揽试验
静态曲播试验
不延燃试验
GB 5023.61997
表3(完）
试验种类
试验方法
GB(GB/T)
黎文号
检查和手工试验
8- 1 3. 1
8. 1. 3- 1
