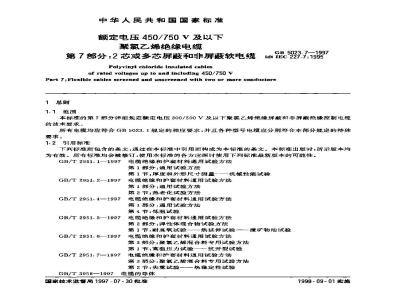

中华人民共和国国家标准
赖定电压450/750V及以下
聚氯乙烯绝缘电缆
第7部分：2芯或多芯屏蔽和非屏蔽软电缆Polyvinyl chlorlde lnsulated cablesof rated voltages up to and including 450/750 VGB5023.7—1997
Idt IEC 227-7:1995
Part 7:Flexdble cables screened and unscreened with two ar more conductors1总则
1.1范围
本标准的第7部分详细规定额定电压300/500V及以下聚氨乙烯绝缘屏蔽和非屏蔽绝缘控制电缆的技术要求，
所有电缆均应符合GB5023.1规定的相应要求，并且各种型号电缆应分别符合本部分规定的特殊要求。
1.2引用标难
下列标准所包含的条文，通过在本标准中引用而构成为本标难的条文。本标准出版时，所示版本均为有效。所有标准均会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2951.1—1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第1节：厚度和外形尺寸测量-—机械性能试验电缆绝缘和护套材料通用试验方法GB/T 2951.2—1997
第1部分：通用试验方法
第2节：热老化试验方法
GB/T 2951. 4—1997
电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第4节：低温试验
GB/T2951.5—1997电缆绝缘和护套材料通用试验方法第 2 部分：弹性体混合物试验方法第1节：耐臭氧试验一一热延伸试验一GB/T 2951.6-—1997E
电缆绝缘和护套材料通用试验方法漫矿物油试验
第3部分：聚氯乙烯混合料专用试验方法第1节：高温压力试验一一抗开裂试验GB/T 2951.7—1997F
电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第2节：失重试验——热稳定性试验GB/T3956—1997电缆的导体
国家技术监督局 1997 -07 -30 批准7998-09-01 实施
GB 5023. 7--1997
GB5023.1—1997额定电压450/750V及以下聚氟乙烯绝缘电缆第1部分：一般要求
GB5023.21997额定电压450/750V及以下亲氯乙烯绝缘电缆第2部分：试验方法
GR9023—88射频同轴电缆屏蔽效率测量方法（转移阻抗法）GB/T12666.2—90电线电缆燃烧试验方法第2部分，单根电线电缆垂直燃烧试验方法IEC502:1994额定电压1~30kV挤包绝缘电力电缆IEC719:1992额定电压450/750V及以下圆铜芯电缆平均外形尺寸上下限的计算2耐油聚氯乙烯护套屏蔽和非屏蔽软电缆2.1型号
屏蔽电缆为227IEC74(RVVYP）
非屏蔽电缆为227IEC75（RVVY)
2.2额定电压
300/500 V.
2.3结构
2.3.1、导体
芯数：2~60芯
优先芯数2,3,4,5,6,7,12,18,27,36，48和60芯导体应符合GB/T3956中第5种导体规定的要求。2.3.2绝缘
挤包在每芯导休上的绝缘应是PVC/D型聚氯乙烯混合物。绝缘厚度应符合表1或表2第2栏的规定值。绝缘电阻应不小于表1第8栏或表2第6栏的规定值。2.3.3绝缘线芯和填充（若有）一起成缆绝缘线芯应选取合适的同心层排列，绞合在一起缆芯的中心不允许放绝缘线芯，但5芯及以上电缆的第一层中心可放一根合适材料制成的填充物。3芯及以上缆芯中应有一根黄绿组合色绝缘线芯。成缆时各层可以重叠或间隙绕包一层带子，包带应不粘连绝缘线芯。两芯电缆绝缘线芯之间的间隙可单独填充或用护套填充。2.3.4屏蔽电缆的内护层
挤包在缆芯上的内护层应是PVC/ST5型聚氯乙烯混合物，所有电缆内护层的厚度应由下列公式确定：
t=0. 02Dr + 0. 6mm
式中D是根据IEC502附录A中A2.1,A2.2和A2.3计算的绝缘线芯成缆后缆芯的假设直径。0.5mm2,0.75mm和1.0mm2导体的假设直径d(A2.1中未作规定)应分别取0.8mm、1.0mm和l.1mm.
采用优先芯数的电缆，其内护层厚度的计算值如表1第3栏所示。注：当电缆由10芯或更多芯组成时，所规定的值适用于2层或更多层的缆芯。内护套层度的平均值应不小于计算值。但是在任一点的厚度可小于计算值，只要不小于计算值的85%0.1 mm。
内护层可以填满缆芯间的空隙，但应不粘连绝练线芯。2. 3. 5屏蔽
GB5023.7-1997
屏蔽电继的屏蔽层应采用裸铜线或镀辐铜线编织在内护层上。采用优先芯数的电缆编织用铜线直径应符合表1第4栏的规定值。其他电缆编织用铜线直径的最大值如下：ds10.0 mm
10.0mmd≤20.0mm
20.0mm30. 0 mm为内护层的假设直径，由缆芯的假设直径加上两倍内护层规定厚度计算得出。屏蔽效率应通过测量转秘阻抗确定，在30MHz时的测量值应不超过2500/km。2.3.6护套或外护套
在下述两种情况下，护套或外护套应是PVC/ST9型案氯乙烯混合物。一作为屏蔽电缆屏蔽层外面的外护套，或一作为非屏蔽电缆绝缘线芯成继后缆芯的护套。在屏蔽和外护套之间可以有一层附加的包带。所有电缆的护套或外护套的厚度应由下列公式确定：t, = 0. 08d + 0. 4 mm
最大值为2.4mm，公式中dl为屏蔽电缆内护层或非屏蔽电缆绝缘线芯成缆后缆芯的假设直径。假设直径应按照IEC 502附录A和本标准2.3.4计算，由于编织屏蔽而使直径增加的数值为表1第4栏规定的编织用铜线直径的4倍.采用优先芯数的电缆其护套和外护套厚度的计算值如表1第5栏和表2第3栏所示见2.3. 4的注）。护套和外护套厚度应符合GB5023.1—1997中5.5.3的规定。非屏蔽电缆的护套可以填满缆芯间的空隙，但应不粘连绝缘线芯。屏蔽电缆的外护套应紧密挤包，但应不粘连屏蔽层。
所有电缆实际上应是圆形截面。2.3.7绝缘线芯识别
除黄/绿组合色绝缘线芯(若有)外，所有绝缘线芯应按照GB5023.1—1997中4.2规定的数字识别标志。
2. 3. B外径
电缆的平均外径应在按照IEC719计算确定的范国内。采用优先芯数的电缆其平均外径范围如表1第6和第7栏或表2第4和第5栏所示(见2. 3. 4的注）。2.4试验
应以表 3规定的检测和试验检查是否符合2. 3的要求。2. 5使用导则
电缆主要用于包括机床和起量重运输设备在内的制造加工用机器各部件间的内部莲接。充许该电缆直接与电源线相连接，不推荐屏蔽电缆用于连续弯曲的场合，如果使用时电缆不需要移动，则建设将电缆敷设在线管、线槽中.
屏敲电缩推荐用于有中等水平电磁干扰的场合。电缆仅用于建筑物内，而且环境温度保持在十5～十40℃范围内。正常使用时，导体最高温度为70℃。护套最高温度为60℃。
导体芯数
和标称截面
6×0-75
12× 0 5
12×0-75
绝缘厚
度规定值
GB 5023. 7-1997

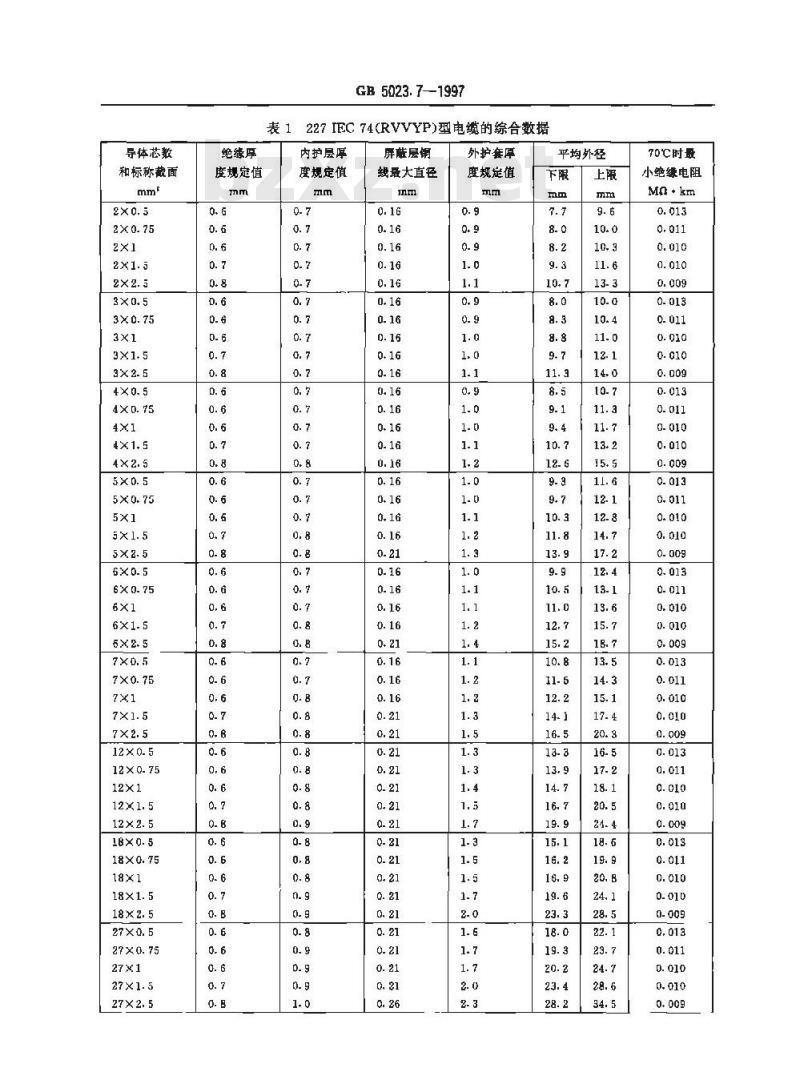

表 1227IEC74(RVVYP)型电缆的综合数据内护层厚
度规定值
屏蔽层铜
线最大直径
外护套厚
度规定值
平均外径
70℃时最
小绝缘电阻
Ma·km
0- 013
导体芯数
和标称戴面
导体芯数
和标称截面
3×2-5
绝绿厚
度规定值
内护层厚
度规定值
GB5023.7—1997
表1(完）
屏蔽层铜
线最大直径
外护套厚
度规定值
平均外径
227IEC75(RVVY)型电缆的综合数据表2
绝缘厚
度规定值
护套厚
度规定值
平均外径
70℃时最
小绝缘电阻
Mn·km
70℃时最
小绝缘电阻
导体芯数
和标称截面
7× 0. 75
18×2-5
27×0. 75
绝缘厚
度规定值
GB50237—1997
表2（完）
护套厚
度规定值
平与外径
表3227IEC74(RVVYP）及227IEC75(RVVY）型电缆的试验项目序号
电气性能试验
导体电阻
试验项目
绝缘线芯接规定的绝缘厚度进行电压试验绝绿厚度:≤0. 6 切m,试验电压:1 500 V绝缘厚度：>0. 6mm，试验电压:2000 V试验种类
70℃时最
小鲍缘电阻
Mn·km
试验方法
GB(GB/T)
条文号
试验项目
成品电缴2000V电压试酸
70℃时艳缘电阻
屏蔽电缆转移阻抗
结构尺寸检查
结构检查
绝缘厚度测量
内护层或护套或外护套厚度测量外径测量
平均值
椭圆度
绝机械性能
老化前拉力试验
老化后拉力试验
失重试验
内护层机械性能
老化前拉力试验
老化后拉力试验
护套或外护套机械性能
老化前拉力武验
老化后拉力试验
失重试验
非污染试验15
高温压力试验
护套或外护套
低温弹性和冲击强度
绝缘低温查曲试验
护套或外护套低温弯曲试验”
护套或外护套低温拉神试验
成品电缆低温冲击试验
热冲击试验
护套或外护套
成品电缆机械强度
非屏蔽电缆曲挠试验5>
GB 5023. 7—1997
表3(续）
试验种类
试验方法
GB(GB/T)
5023.1和5023.2
5023-2
2951-1
条文号
检查和手工试验
B. 1. 3. 1
8. 1. 3. 1
不延燃试验
试验项目
护套或外护套漫矿物轴试验
1) 如果适用,见 GB 5023. 1 中 5. 3. 1。GB5023.7—1997
表3(完）
试验种类
2）仅适用于平均外径为12.5mm及以下的电缆，3）只有当电缆平均外径超过12.5mm时才适用。4）屏收电缆的内护层也应检查。5) 18 芯以上的电缆不适用。免费标准bzxz.net
GB(GB/T)
条文号
