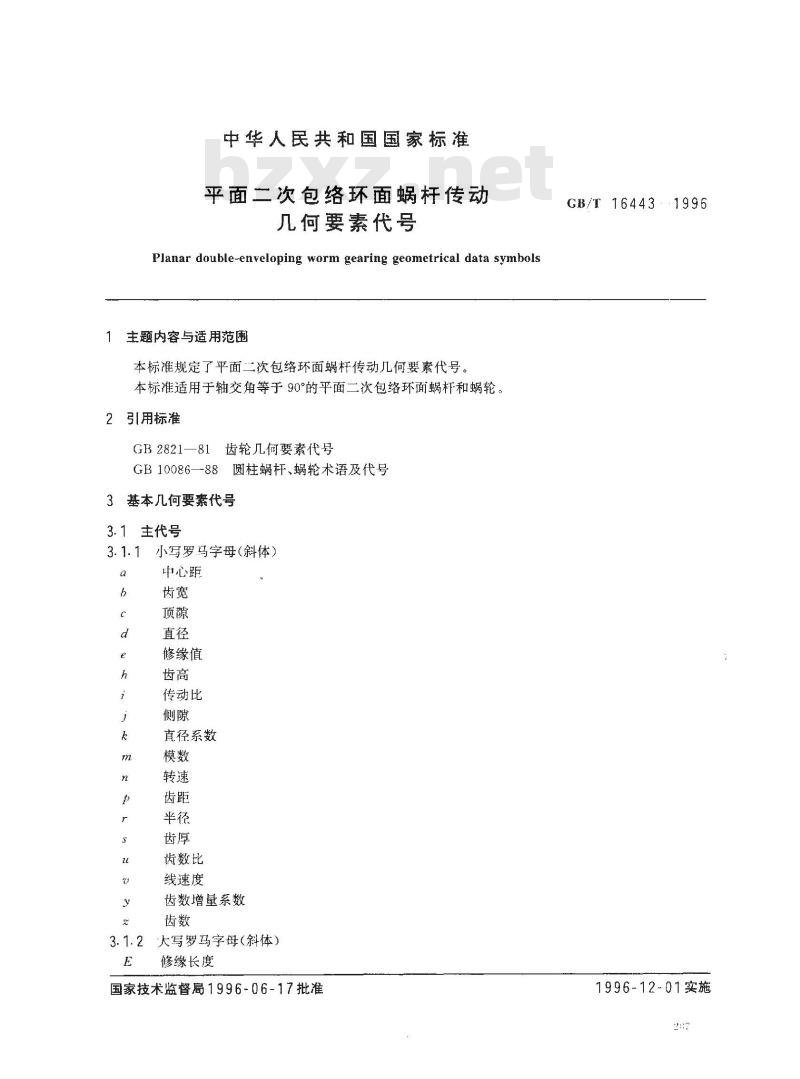

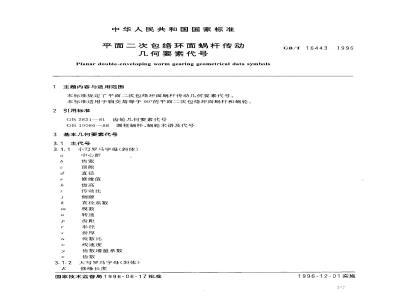

中华人民共和国国家标准
平面二次包络环面蜗杆传动
几何要素代号
Planar double-enveloping worm gearing geometrical data symbols主题内容与适用范围
本标准规定了平面二次包络环面蜗杆传动几何要素代号。本标准适用于轴交角等于90°的平面二次包络环面蜗杆和蜗轮2引用标准
GB 2821—81
齿轮几何要素代号
GB10086--88圆柱蜗杆、蜗轮术语及代号3基本几何要素代号
主代号
小写罗马字母(斜体)
中心距
修缘值
传动比
直径系数
齿数比
线速度
齿数增量系数
大写罗马字母（斜体）
修缘长度
国家技术监督局1996-06-17批准GB/T 16443
#：1996
1996-12-01实施

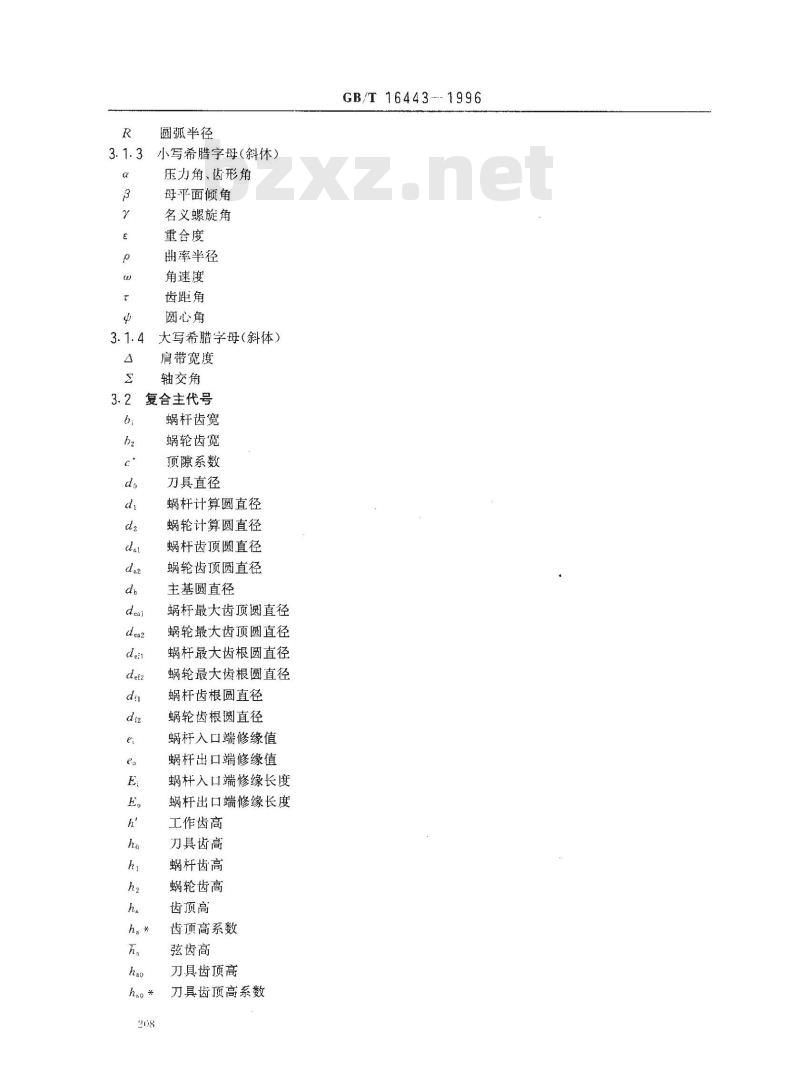

圆弧半径
小写希腊字母(斜体）
压力角、齿形角
母平面倾角
名义螺旋角
重合度
曲率半径
角速度
齿距角
圆心角
大写希腊字母（斜体)
肩带宽度
轴交角
复合主代号
蜗杆齿宽
蜗轮齿宽
顶隙系数
刀具直径
蜗杆计算圆直径
蜗轮计算圆直径
蜗杆齿顶圆直径
蜗轮齿顶圆直径
主基圆直径
蜗杆最大齿顶圆直径
蜗轮最大齿顶圆直径
蜗杆最大齿根圆直径
蜗轮最大齿根圆直径
蜗杆齿根圆直径
蜗轮齿根圆直径
蜗杆入口端修缘值
蜗杆出口端修缘值
蜗杆入口端修缘长度
蜗杆出口端修缘长度
工作齿高
刀具齿高
蜗杆齿高
蜗轮齿高
齿预高
齿顶高系数
弦齿高
刀具齿顶高
刀具齿顶高系数
GB/T 16443.-- 1996

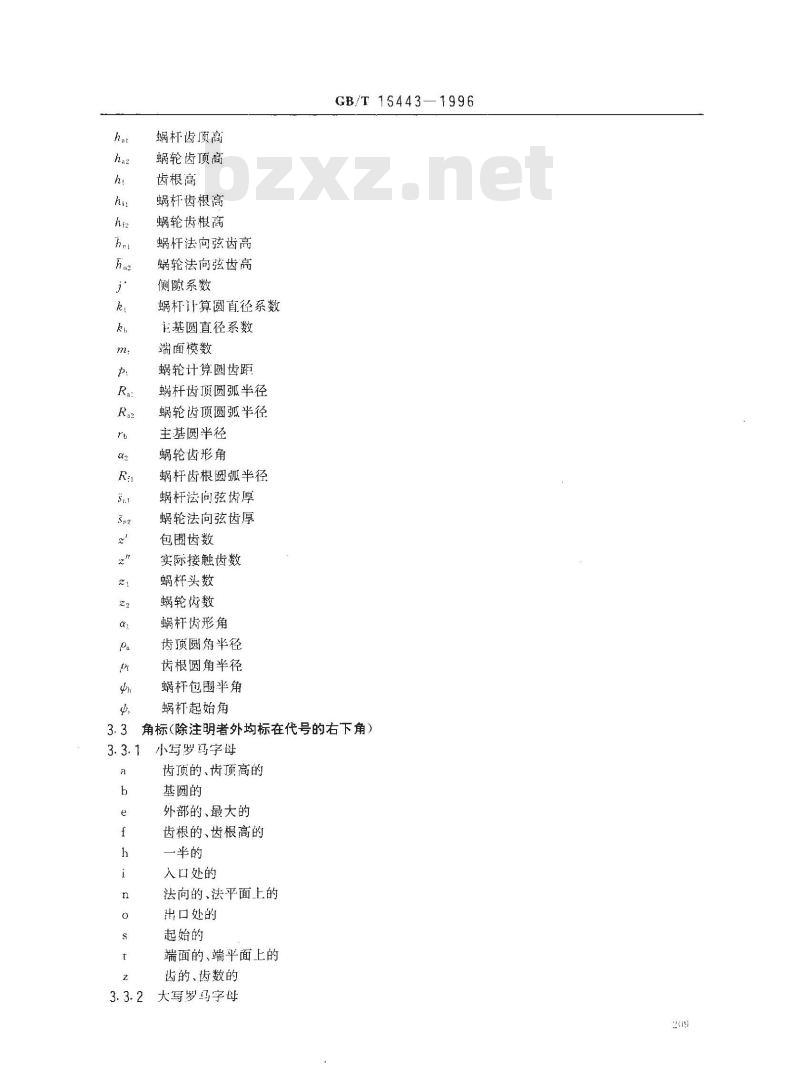

蜗杆齿顶高
蜗轮齿顶高
齿根高
蜗杆齿根高
蜗轮齿根高
蜗杆法向弦齿高
蜗轮法向弦齿高
侧隙系数
蜗杆计算圆首径系数
基圆直径系数
端面模数
蜗轮计算圆齿距
蜗杆齿顶圆弧半径
蜗轮齿顶圆弧半径
主基圆半径
蜗轮齿形角
蜗杆齿根圆孤半径
蜗杆法向弦齿厚
蜗轮法向弦齿厚
包围齿数
实际接触齿数
蜗杆头数
蜗轮肉数
蜗杆齿形角
齿顶圆角半径
齿根圆角半径
蜗杆包围半角
蜗杆起始角免费标准下载网bzxz
GB/T 15443
角标（除注明者外均标在代号的右下角）3.3.1
小写罗马字母
齿预的、齿预高的
基圆的
外部的、最大的
齿根的、齿根高的
一半的
入口处的
法向的、法平面上的
出口处的
起始的
端面的、端平面上的
齿的、齿数的
大写罗马字母

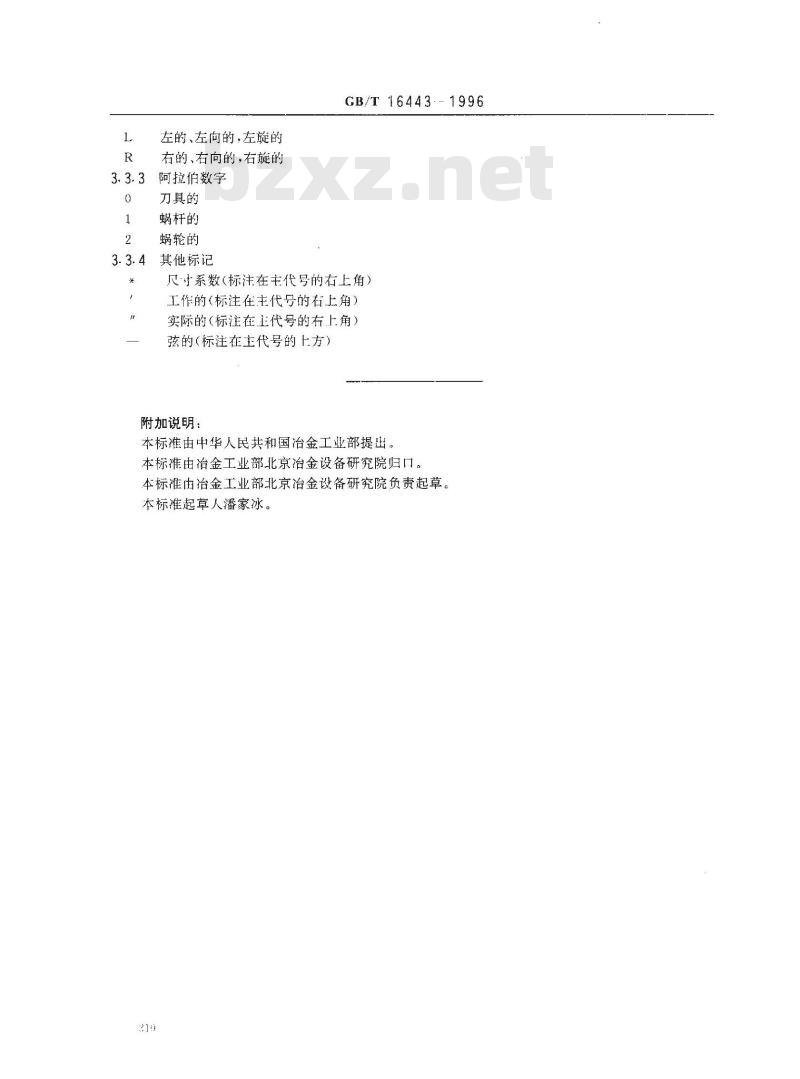

左的、左向的，左旋的
右的、右向的，右旋的
阿拉伯数字
刀具的
蜗杆的
蜗轮的
其他标记
GB/T16443
尺系数（标注在主代号的右上角）工作的（标注在主代号的右上角）实际的（标注在主代号的右上角）弦的（标注在主代号的上方）
附加说明：
本标准由中华人民共和国冶金工业部提出本标准由冶金工业部北京治金设备研究院归门。本标准由冶金工业部北京治金设备研究院负责起草。本标准起草人潘家冰。
