本标准规定了条式和框式水平仪的术语、型式、技术要求、检验方法和标志与包装。本标准适用于以水准泡读数的，机械行业应用的条式水平仪和框式水平仪。 GB/T 16455-1996 条式和框式水平仪 GB/T16455-1996 标准下载解压密码：www.bzxz.net

中华人民共和国国家标准
条式和框式水平仪
Bar forn and square levels.
1主题内容与适用范围
GB/T 16455—1996
本标准规定了条式和框式水平仪的术语、型式、技术要求、检验力法和标志与包装。本标准适用丁以水准泡读数的，机械行业应用的条式水平仪和框武水平仪（以下简称“水平仪“），2引用标准
形状和位置公差术语及定义
GB 1183
GB1958形状利位置公差检测规定GB1146水准泡
GB4986
铸铁平板
3术语
3.1条式水平仪
利用液体流动和液面水平的原理，以水准泡直接显示角位移，测量相对于水平位置微小斜角的：种条形通用角度测量器具。
3.2框式水平仪
利用液体流动利液面水平的原理，以水准泡直接显示角位移，测量相对于水平利铅垂位置微小倾斜角度的一种正方形通用角度测量器具。3.3水准泡
水准泡是一种密封而透明的，内充液体并留有-一个气泡的角度指示元件。3.4分度值
水平仪汽泡移动一个分度，所代表的量值，指水平仪气泡移动一个分度，工作面所需要倾斜的角度，分度值以mm/m表示。
注：分度值所对应的倾斜角度
0. 004 85 mm/m - 1\.
3.5偏斜误差
水平仪工作面产生横向（副水准泡气泡移动的方向）倾斜时的示值与其处于水平位置时的示值之间的差值。
4型式、基本参数与尺寸
4.1条式水平仪的型式见图1,框式水平仪的型式见图2，国家技术监督局1996-07-05批准558
1997-02-01实施
副水雅泡
GB/T16455--1996
视孔玻璃
工作面
王水准泡
调整机构
V形工作面
条式水平仪
隔热把手
上工作面
视孔玻璃
底工作面
副水准泡
主水雅泡
侧工作面
调整机构
V形工作面
图2框式水平仪
注：图1和图2仅作图解说明，不表示详细结构。4.1.1水平仪工作面中间部位允许带有空刀槽。4.1.2框式水平仪至少在底工作面与一侧工作面上附V形工作面。4.2推荐水平仪主水准泡两种分度型式，见图3。隔热把手
左基准线
左基准线
GB/T 16455-
图3主水准泡
4.3水平仪的分度值、规格及外形尺寸见表1。表
分度值
5技术要求
5.1外观
［.作面长度L
右基推线
右基准线
工作面宽度W
V形工作面夹角
120放110
水平仪工作面与外表面上，不得有砂眼、裂纹、划碰伤、锈蚀和喷漆、电镀层脱落等影响使川或明显影响外观质的缺陷；水准泡应透明、清晰、不得有影响观察和读数的缺陷；各种标志应正确、清晰5.2棋五作用
水平仪各部件安装应牢固，机构应调整方便，反应灵敏。在调节零位时，能保证零位误差不大于1/10分度。调整后静泽四小时，其示值变化应不大于1/4分度。5.3体材质
水平仪主体应采用刚性、耐磨性及稳定性能良好的材料制造5.4分度与分划线
水平仪的分度间距为2mm，分划线宽度为0.20mm，偏差不应大于0.05mm，分划线色迹应明显牢固、便于观察读数。
5.5气泡长度
水平仪气泡长度应等基准线间距，在温度20+2C时，气泡长度偏差应不大」-个分度560
5.6工作面平面度
水平仪工作面平面度见表2、
分度值
注：工作面中间部位只允许叫。5.7工作面间位置公差
GB/T 16455
平面度
水平仪两侧工作面与底工作面的垂直度、上工作面与底工作面的平行度、带√形工作面的工作面与V形工作面上标准心轴轴线的平行度见表3。表3
分度值
5.8偏斜误差
水平仪工作面横向倾斜5°时，其偏斜误差应不大于1/4分度5.9示值误准
水平仪的示值误差见表4。
分度值
注：n为全量程分度数。
6标志与包装
6.1水平仪上应标志
制造厂厂名或注册商标；
分度值；
产品序号、
6.2水平仪包装盒上应标志：
制造厂厂名或注册商标；
产品名称；
任意一个分度
示值误差
位置公差
全载得
规格。
GB/T16455—1996

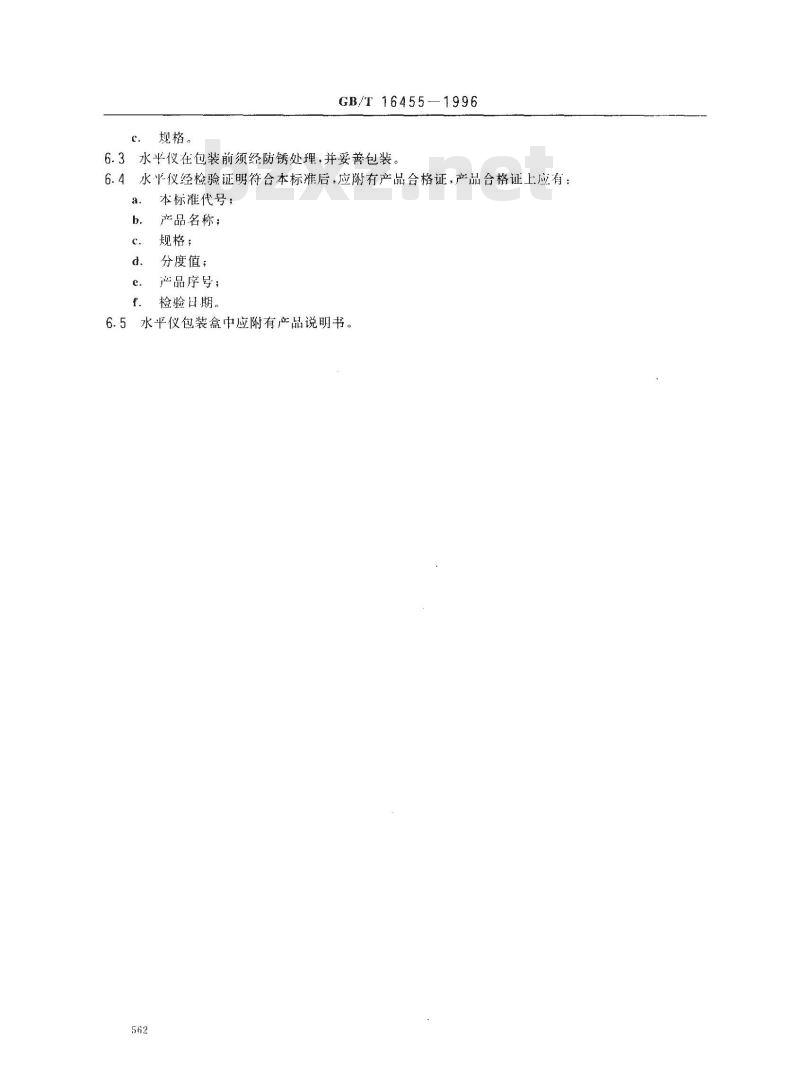

水平仪在包装前须经防锈处理，并妥善包装。6.3
水平仪经检验证明符台本标准后，应附有产品合格证，产品合格证上应有：a.
本标准代号；
产品名称；
规格；
分度值；
产品序号；
检验昌期。
水平仪包装盒中应附有产品说明书562
GB/T16455—1996
附录A
水平仪检验方法
（补充件）
水平仪的检验工作，应在温度为20℃士2C的检定室内稳置三h后，在稳固的T作台上，月无震动影响和远离风、热源的条件下进行。水平仪的检验方法规定如下，下列的测试方法不是唯一的，其他合适的方法也可采用。A1水平仪工作面平面度的检验
如图A1所示，用指示器以三远点或对角线法测量：首先将被检水平仪支承在平板（000级）上，调整被测表面上最远三点（对角线）与平板等高。移动测量架按定布点测量，同时记录指示器（0.001)读数。般情况可用指示器最大与最小读数的差值作为平面度误差。必要时可根据记录的读数用计算法或图解法按最小条件计算平面度误差。被检水平仪
可调支承
固定支承
A2水平仪工作面间位置公差检验A2.1工作面间平行度
测量架
（带指示器）
如图A2(a）所示，用规格相同的水平仪和平板（000或00级）来测试上T作面与底1.作面的平行度，将被检水平仪放在平板的一定位置上，再将检查水平仪放在被检水平仪上，待气泡稳定后，从检查水平仪的一端读数得α，然后将被检水平仪水平调转180°放回原位置，检查水平仪位置不变依旧放在被捡水平仪上，在原端再读数得6，两次读数差的一半不应超过本标准的规定。如图A2（b）所示，在测量底V形工作面马底工作面平行度时，用底T作面零位误差与底V形工作面零位误差之差的方法进行（方法略）。563
GB/T16455—1996
检查水平仪
被检水平仪
被榆水平仪
标准心轴
调整支架
被检水平仪
如图A3所示，在测量侧V形工作面与所在侧工作面平行度时，用规格相同的水平仪和带调整支架的标准心轴（圆柱度误差不大于0.001mm）及平板（000或00级），来分别测量侧V形工作面与所在侧1作而：首先，将被测水平仪侧V形工作面暨于固定在调整支架的标准心轴上，再将检查水平仪放在被检水平仪上，待气泡稳定后，从检查水平仪的-端读数得α，然后，将被检水平仪连同检查水半仪起水平调转180°放回原心轴位管上，从检查水乎仪的原读数端再读数得α2，用同样的方法，将被检水平仪侧I作面（带V形工作面的）放在平板的定位置上，再将捡查水平仪放在被检水平仪！。从捡查水平仪的端读数得b，然后，将被检水平仪连同检查水平仪一起水平调转180°放间平板原位置「。从检食水平仪的原读数端再读数得b。侧V形工作面与所在侧工作面的平行度误差。计算方法如下：ar. uz -
0. 0l mm/m(0. 02 mm/m)
A2.21作面间垂直度Www.bzxZ.net
GB/T16455-1996
检查水平仪
被检水平仪
标准心轴
调整支架
检查水仪
被检水乎仪
水平仪侧工作面与底L作面的垂直度误差，以分度值为0.001mm的指示器和专用检具米测试：如图A4（a)所示，首先测试出两被测面1和Ⅱ间的平行度【测试方法同A2.1、图A2(a）】、得出数值租2然后如图A4(b)所示，测试出被测面I的数值α和被测面I的数值z，被测面【与底作而的睡度误差（△）I和被测面Ⅱ与底工作面的垂直度误差（△1）分别按下式计算：(r)
检查水平仪
被检水平仪
A3水平仪偏斜误差的检验
专用检具
被检水平仪
如图A5所示，将水平仪底V形工作面置于固定在调整支架的标准心轴上，调整支架便心轴大致！水平位说，被检水平仪绕心轴前倾5°时的示值与后倾5时的示值之差的一半为水平仪的偏确斜说差GB/T16455-1996
被检水平仪
标推心轴
调整支架
A4水平仪机构调整的实验与零位误差的检验如图A6所示，将水平仪置于大致水平的平板（000或00级）-定位置上，调整水平仪机构，使气泡一端对准某一基准线读数为a，然后，将水平仪水平调转180°放回原平板位置，待气泡稳定后，仍在原读数端再读数得6，两次读数差的一半为水平仪零位误差。如果经过一次性调整的零位误差达不到规定指标时需继续调整，直至零位误差符合要求。被检水平仪
A5水平仪示值误差的检验
如图A7所示，将被检水平仪放在分度值为0.005mm/m检定器的工作台[，调整检定器使水平-仪气泡的-一端对准左或右边的起始线，同时使检定器的示值位于某一整数值，然后，转动检定器旋钮使水平仪气泡在全量程内逐分度移动（使气泡端面依顺序对准分划线），按检定器的示值依次读数，检定器的实际读数值与其标称值之差，即为水平仪的示值误差。566
GB/T16455
被检水平仪
检定器
注：（）水平仪示值误差的检定应在左和右两组分度分别进行。②检定中应注意消除检定器的向程误差。附加说明：
本标准由中华人民共和国机械工业部提出。本标准中全国量具、量仪标准化技术委员会归口。本标准由沈阳水平仪厂负责起草。本标准主要起草人范洪业。
本标准代替JB3239--83《水平仪》。567
