本标准规定了硬质合金螺旋齿7：24椎柄立铣刀的型式和尺寸。本标准适用于直径从32～63mm的立铣刀。 GB/T 16456.2-1996 硬质合金螺旋齿立铣刀 第2部分:7:24 锥柄立铣刀 型式和尺寸 GB/T16456.2-1996 标准下载解压密码：www.bzxz.net

GB/T16456.2--1996

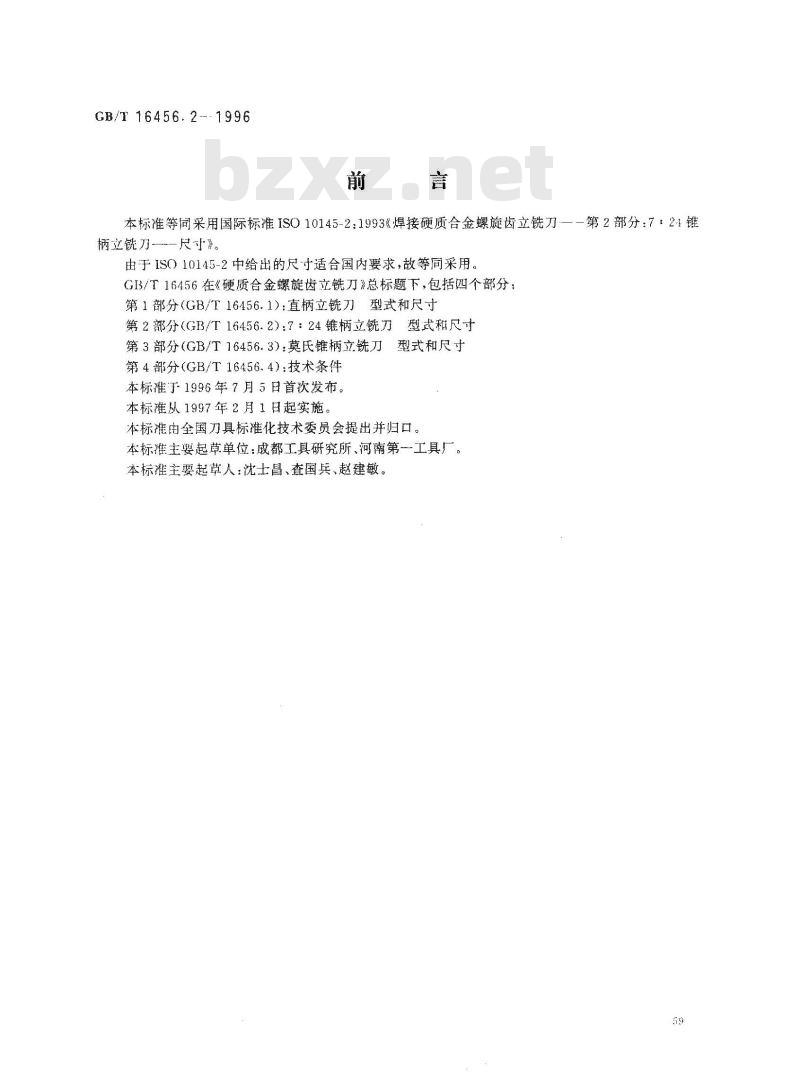

本标准等同采用国际标准ISO10145-2：1993《焊接硬质合金螺旋齿立铣刀—一第2部分：7：24锥柄立铣刀—尺寸》。
由于IS010145-2中给出的尺寸适合国内要求，故等同采用。GB/T16456在《硬质合金螺旋齿立铣刀》总标题下，包括四个部分：第1部分（GB/T16456.1）：直柄立铣刀型式和尺寸第2部分（GB/T16456.2)：7：24锥柄立铣刀型式和尺寸第3部分（GB/T16456.3）：莫氏锥柄立铣刀型式和尺寸第4部分（GB/T16456.4)：技术条件本标准于1996年7月5日首次发布。本标准从1997年2月1日起实施。本标准由全国刀具标准化技术委员会提出并归口。本标准主要起草单位：成都工具研究所、河南第一工具厂。本标准主要起草人：沈士昌、查国兵、赵建敏。59
GB/T16456.2-1996

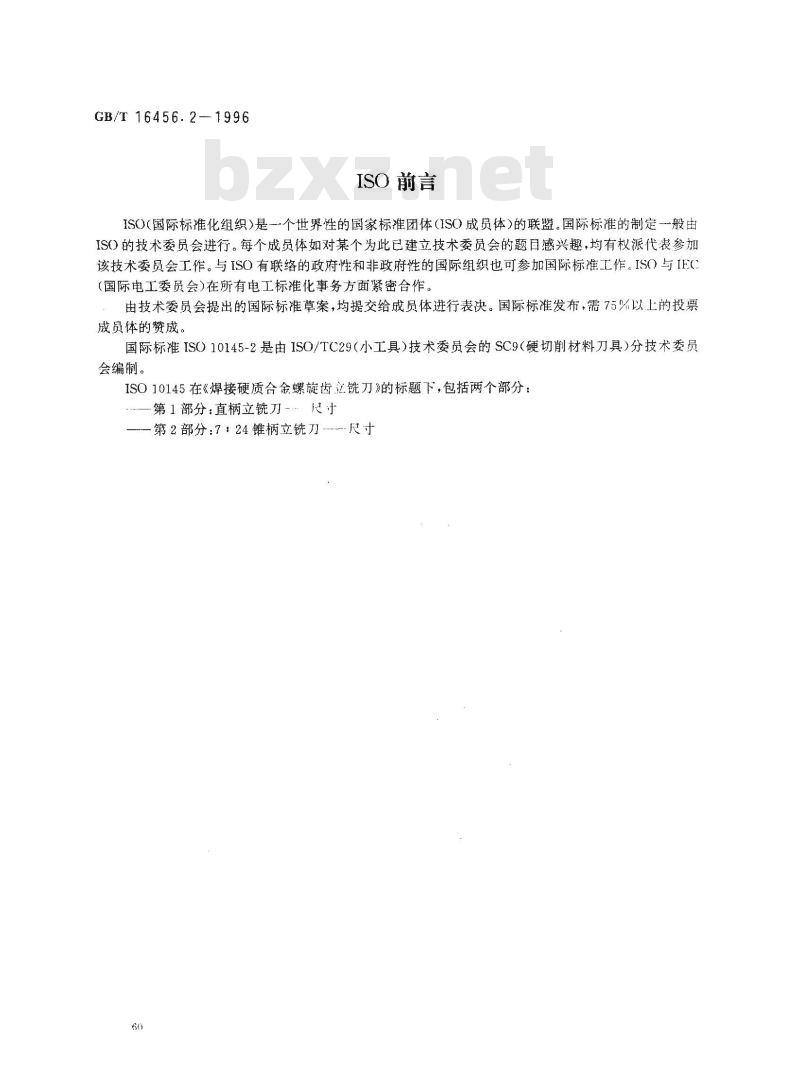

ISO前言
ISO（国际标准化组织）是个世界性的国家标准团体（ISO成员体）的联盟。国际标准的制定一般由ISO的技术委员会进行。每个成员体如对某个为此已建立技术委员会的题目感兴趣，均有权派代表参加该技术委员会工作。与ISO有联络的政府性和非政府性的国际组织也可参加国际标准工作。ISO与IFC(国际电工委员会)在所有电工标化事务方面紧密合作。由技术委员会提出的国际标准草案，均提交给成员体进行表决。国际标准发布，需75%以上的投票成员体的赞成。
国际标准IS(）10145-2是由ISO/TC29（小工具）技术委员会的SC9（硬切削材料刀具）分技术委员会编制。
ISO10145在《焊接硬质合金螺旋齿立铣刀》的标题下，包括两个部分：—第1部分直柄立铣刀…尺寸
第2部分?．24锥柄立铣刀-尺寸bzxz.net

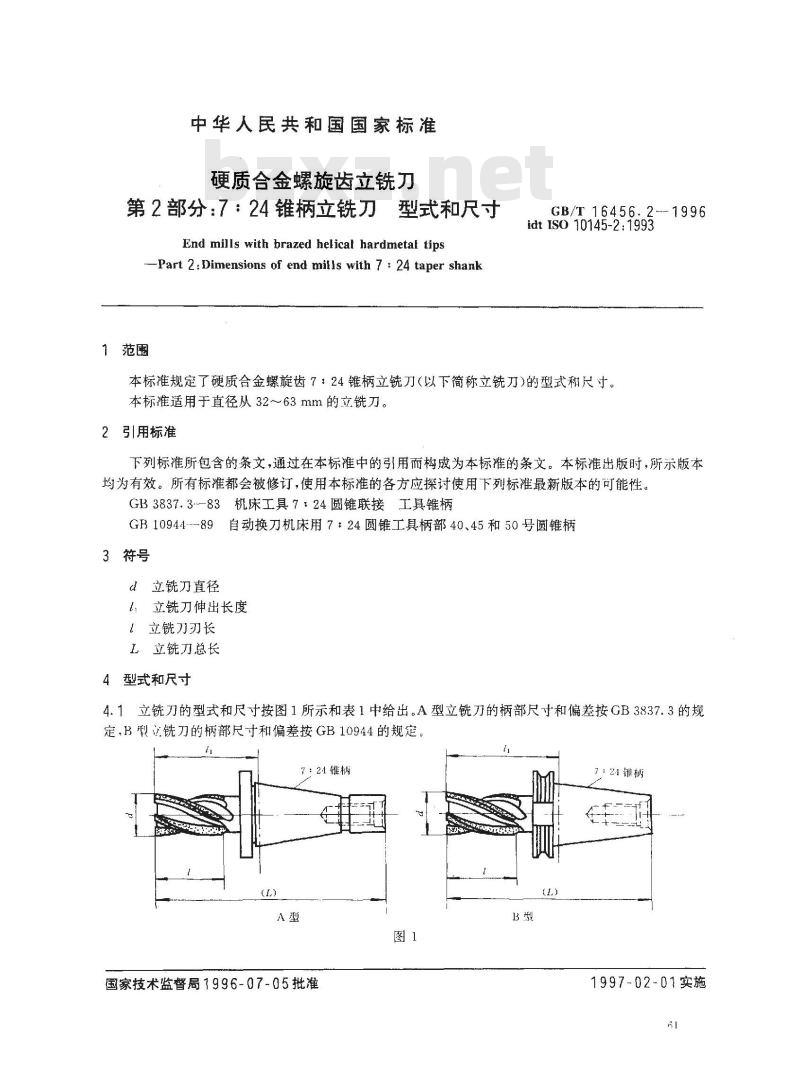

中华人民共和国国家标准
硬质合金螺旋齿立铣刀
第2部分：7：24锥柄立铣刀
型式和尺寸
End mills with brazed helical hardmetal tipsPart 2: Dimensions of end mills with 7 : 24 taper shank1范围
GB/T 16456.2--1996
idtISO 10145-2:1993
本标准规定了硬质合金螺旋齿了：24锥柄立铣刀（以下简称立铣刀)的型式和尺寸。本标准适用于直径从32~～63mm的立铣刀。2引用标准
下列标准所包含的条文，通过在本标准中的引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3837.3--83机床工具7：24圆锥联接工具锥柄GB10944--89自动换刀机床用7：24圆锥工具柄部40、45和50号圆锥柄3符号
d立铣刀直径
t，立铣刀伸出长度
立铣刀刃长
L立铣刀总长
4型式和尺寸
4.1立铣刀的型式和尺寸按图1所示和表1中给出，A型立铣刀的柄部尺寸和偏差按CB3837.3的规定.B型铣力的柄部尺寸和偏差按GB10944的规定。7:24锥柄
国家技术监督局7996-07-05批准图1
：24谁柄
1997-02-01实施

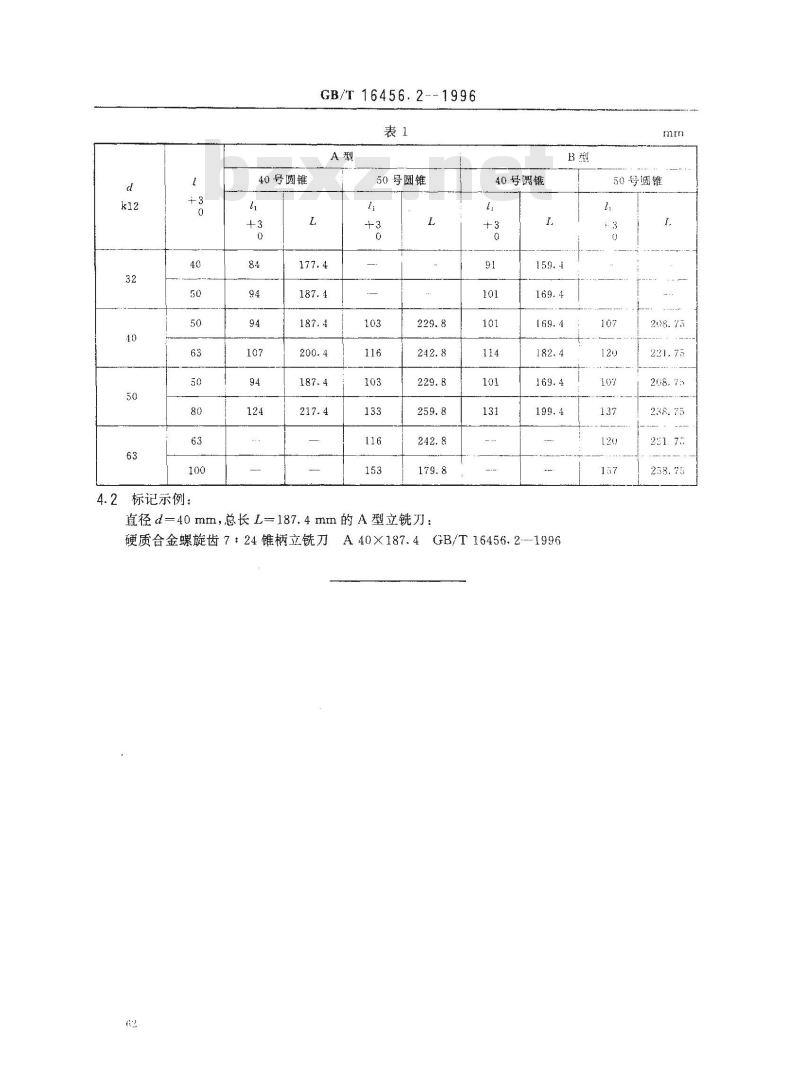

4.2标记示例：
40号圆锥
GB/T16456.2--1996
50号圆锥
直径d=40mm，总长L一187.4mm的A型立铣刀：40号圆键
硬质合金螺旋齿7：24锥柄立铣刀A40X187.4GB/T16456.2--199662
50号质锥
