本标准规定了硬质合金螺旋齿莫氏锥柄立铣刀的型式和尺寸。本标准适用于直径从16至63mm的立铣刀。 GB/T 16456.3-1996 硬质合金螺旋齿立铣刀 第3部分:莫氏锥柄立铣刀 型式和尺寸 GB/T16456.3-1996 标准下载解压密码：www.bzxz.net

GB/T16456.3-1996

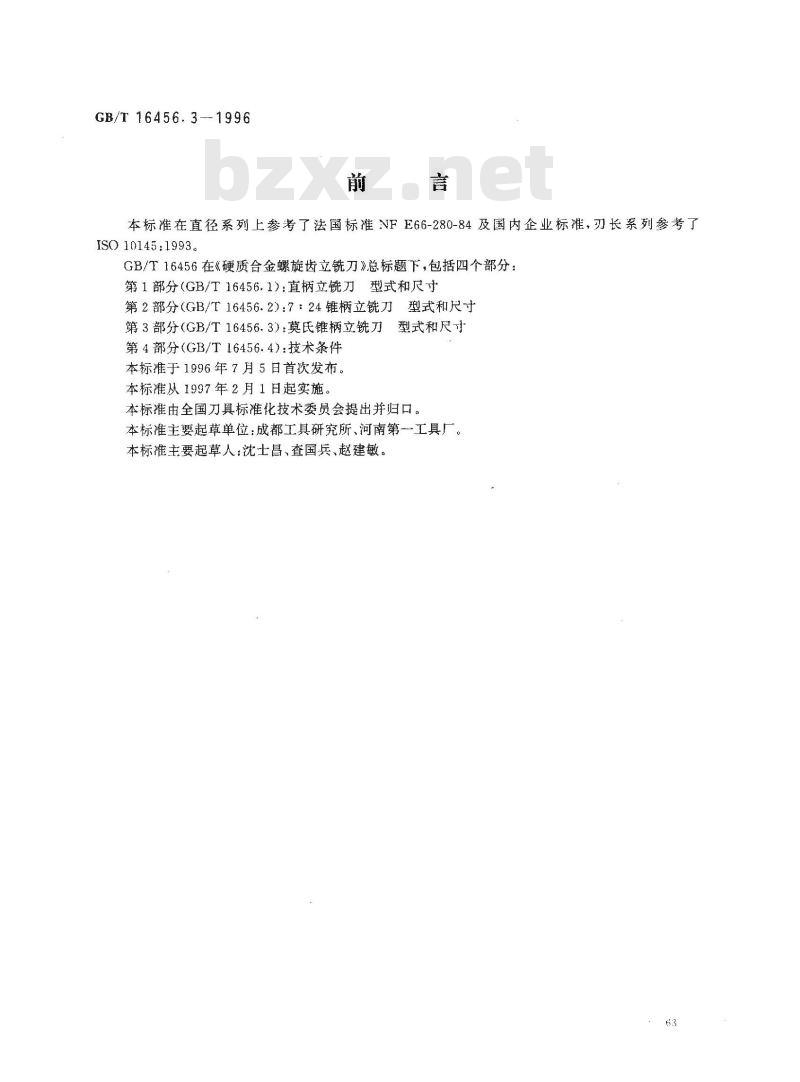

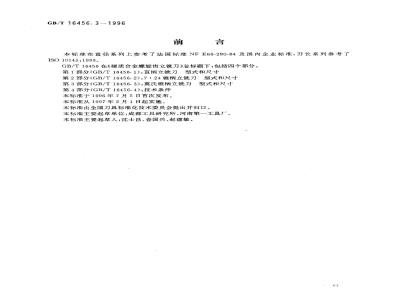

本标准在直径系列上参考了法国标准NFE66-280-84及国内企业标准，刃长系列参考了ISO 10145:1993。
GB/T16456在《硬质合金螺旋齿立铣刀》总标题下，包括四个部分：第1部分（GB/T16456.1）：直柄立铣刀型式和尺寸第2部分（GB/T16456.2)：7：24锥柄立铣刀型式和尺寸第3部分（GB/T16456.3）：莫氏锥柄立铣刀型式和尺寸第4部分（GB/T16456.4)：技术条件本标准于1996年7月5日首次发布。本标准从1997年2月1日起实施。本标准由全国刀具标准化技术委员会提出并归口。本标准主要起草单位：成都工具研究所、河南第一工具厂。本标准主要起草人：沈士昌、查国兵、赵建敏。653

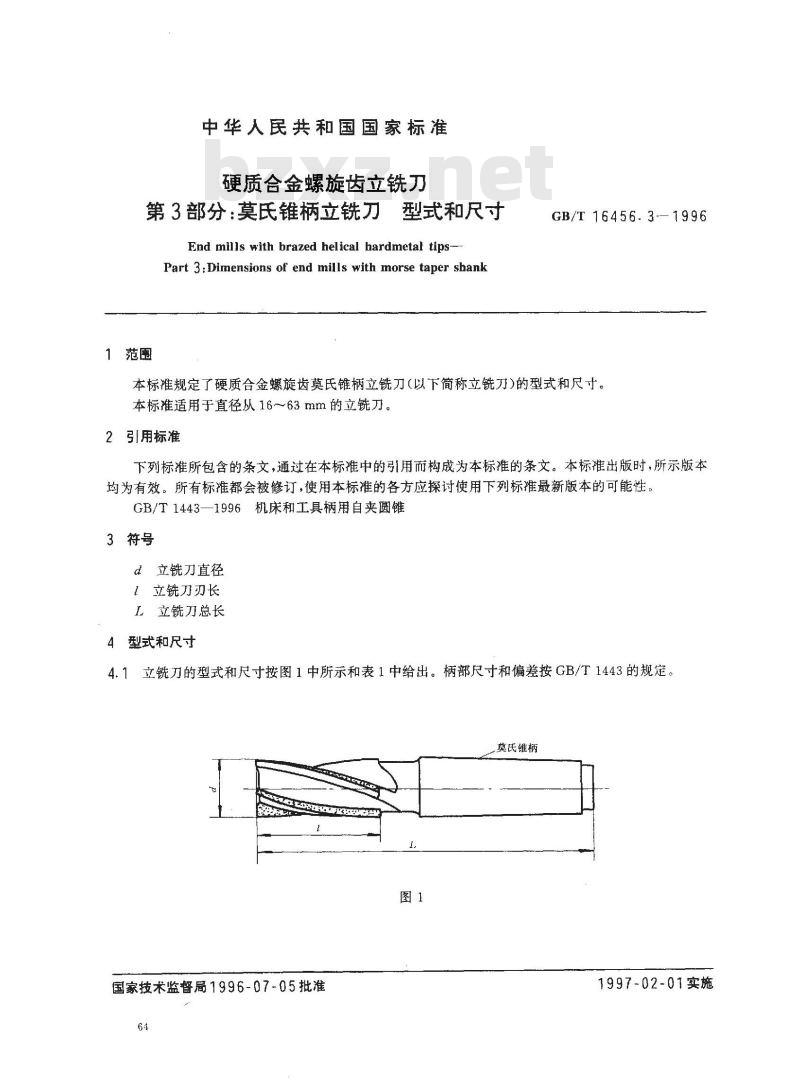

中华人民共和国国家标准
硬质合金螺旋齿立铣刀
第3部分：莫氏锥柄立铣刀
型式和尺寸
End mills with brazed helical hardmetal tipsPart 3: Dimensions of end mills with morse taper shank1范围
GB/T16456.3-—1996免费标准下载网bzxz
本标准规定了硬质合金螺旋齿莫氏锥柄立铣刀（以下简称立铣刀）的型式和尺寸。本标推适用于直径从16~63mm的立铣刀。引用标准
下列标准所包含的条文，通过在本标准中的引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1443—1996机床和工具柄用自夹圆锥3符号
d立铣刀直径
！立铣刀刃长
立铣刀总长
4型式和尺寸

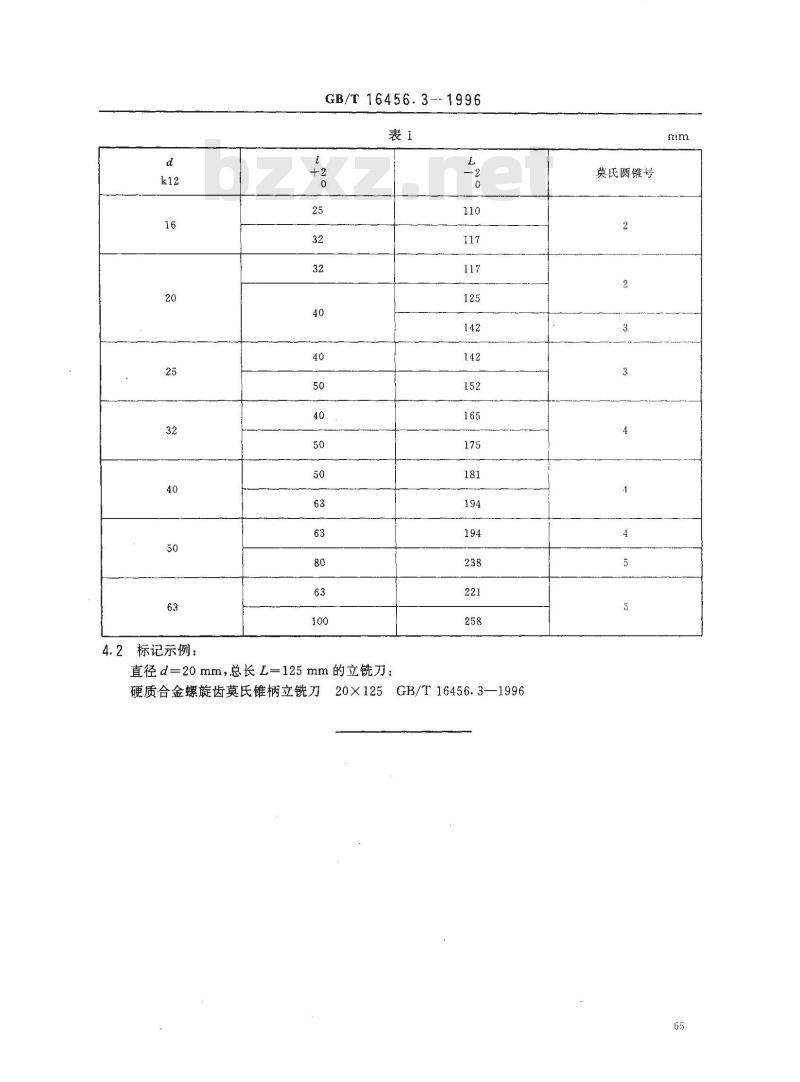

4.1立铣刀的型式和尺寸按图1中所示和表1中给出。柄部尺寸和偏差按GB/T1443的规定。莫氏锥柄
国家技术监督局1996-07-05批准64
1997-02-01实施
4.2标记示例：
GB/T16456.3—-1996
直径d=20mm，总长L=125mm的立铣刀：20
硬质合金螺旋齿莫氏锥柄立铣刀20×125GB/T16456.3—1996
莫氏圆锥号
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
