GB/T16515-1996

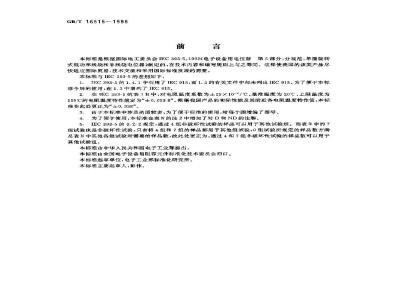

本标准是根据国际电工委员会IEC393-5：1992电子设备用电位器第5部分：分规范：单圈旋转式低功率线绕和非线绕电位器》制定的，在技术内容和编写规则上与之等同。这样使我国的该类产品尽快适虚国际贸易，技术交流和采用国际标准发展的需要。本标推与IEC393-5的差剃如下：1.IFC 393-5的1.4. 1中引用了 IEC 915,而 1. 3的有关文件中却未列出 IEC 915。为了便于本标准今后的使用,在 1. 3 中增列了 1EC 915。2.在 IEC 393-5 的表 I B中,对电阻温度系数为士25X×10-\/℃,基准温度为 20℃,上限温度为155°C的电阻温度特性值定为\士0.0338”。根据我国产品的实际性能及其附近各电阻温度特性值，本标准在此处更正为\土0.338\。
3．由于本标推中涉及的图较多,为了便于标推的使用，给每个图增编了图号4.为了便于使用,本标准在表IV的注 2 中增加了对 D 和 ND 的注解，5.IEC 393-5的 3, 2. 2规定：通过 4组非破坏性试验的样品可以用于其他试验维。而表IV中的 7组试验也是非破环性试验，只有将4组和7组的样品都用于其他组试验，0组试验所规定的样品数方满足表H中其他各组试验所需要的样品数，故此处更正为：通过4和7组非破坏性试验的样品数可以用于其他试验组。
本标准由中华人民共和国电子工业部提出。本标准由全国电子设备用阻容元件标准化技术委员会归口。本标准起章单位：电子工业部标准化研究所。本标谁主要起草人：彭帮。
GB/T16515--1996
IEC前普
1）IEC国际电工委员会)在技术间题上的正式决议或协议，是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的-一致意见。2）这些决议或协议以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际上的统一，IEC希望各国家委员会在本国条件许可的情况下.采用IEC标准的文本作为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能在国家标准中指明，GB/T 16515-1996
IEC序言
本标准是由国际电工委员会第40技术委员会（电子设备用电容器和电阻器）制定的。本标准文本以下列文件为依据：六个月法
40(cO)701
表决报告
0(CO)772
表决批推本标准的详细资料可在上表列出的表决报告中查阅。本标准代替TEC393-5(1978)第—版。本标准封面上的QC号是IEC电子元器件质量评定体系(IECQ)的规范号：1总则
中华人民共和国国家标准
电子设备用电位器
第5部分分规范
单圈旋转式低功率线绕和非线绕电位器Potentiumeters for use in electronic equipmentPart 5: Sectional specificationSingle-turn rotary tow-power wirewoundand aon-wirewound potentiometers第一篇　总　则　
1.1范涵
G/T 16515---1996
idt IEC 393-5:1992
QC410300
本标准适用于额定功耗低于10W的单图旋转式低功率线绕和非线绕电位器，这类电位器主要用于电子设备中。
1.2目的
本标准的月的是规定这类电位器的优先额定值和特性，并从GB/T1529B一94《电子设备用电位器第1部分：总规范》中选择适用的质量评定程序、试验和测量方法以及给出般性能要求。在引用本标准制定的详细规范中所规定的试验严酷度和要求必须等于或高于本标准规定的性能水平，降低性能水平是不允许的。1.3：有关文件
GB/T2471--1995电阻器和电容器的优先数系（idtIEC63:1977）GB/T15298—94电子设备用电位器第1部分：总规范（idtIEC.393-1:1989）JEC68基本环境试验规程
1EC410:1973计数检查抽样方案和程序1EC915:1987电子设备用电阻器电容器单孔轴套安装的轴挖电子元件轴端、轴套的优先尺寸IECQ/QC001001:1986IEC电子元件质量评定体系（IECQ）基本章程IECQ/QC001002:1986IEC电了元器件质量评定体系（IECQ）程序规则注：上选标准漆1E68采用总规范相应试验条款中指定的版本外，其余应采用有效敲本。1.4详细规范应该规定的内容
详细规范应根据有关空详细规范来制定，详细规范不应规定低于总规范、分规范或空白详细规范所规定的要求。当含有更严格的要求时，应列在详细规范的1.9中,并在试验·览表中加以标志，例如：加一个星号。注，为了与恒，在1.4.1和［.4.3户规定的内容可以用或格形式表示。每个详细规范中应规定下列内容，而且引用的数值应优先从木标准相应条款中选择。1.4.1外形图和尺寸
详细规范应包括所规定电位器的外形图，当篇幅不足以展示需要检验的详细尺寸时，这些尺寸应标国家技术监督局1996-09-09批准1997-05-01实施
往在详细规范附录的图中，
安装面
图1中应给出下列详细内容：
GB/T 16515-1996
轴和轴套尺寸,这些尺寸可在外形图上给出或引用 IEC915;定位装置：
总机械行程：
有效电行程；
无效机械行程角度；
开关角度(适用时)：
开关的尺寸(当配有开关时)和引出端的位置：-按GB/T15298-—94的4. 4.2规定应测量的尺寸：-能够充分说明该电位器的其他尺寸数据。所有尺寸应优先用毫米标注。当原尺寸为英寸时，应增加换算成毫米的公制尺寸。当电位器的设计结构不适用于印制板时，详细规范应明确指出。1.4.2安装
详细规范应规定耐电压和绝缘电阻测试以及振动和碰撞或冲击试验应采用的安装方法。电位器应以其正常的方式安装。电位器的设计可能要求专用安装夹具，在这种情况下，详细规范中应对这类安装夹具作图加以描述，并应在耐电压和绝缘电阻测试以及振动和碰撞或冲击试验中加以应用。对于后两项试验的安装应使其无寄生振荡。1.4.3品种(GB/T 15298--94的2.2. 3)品种应用双字码表示，例如AB，这种字码对于每个详细规范是任选的，因此，除非与详细规范的编号一起给出，否则，这种品种名称是没有意义的。1.4.4电阻规律
见2.1.5。
1.4.5额定值和特性
额定值和特性应符本标准的有关条款及下列规定；1.4.5.1标称阻值范围
见2.2.1.
优先值为 GB/T 2471--199的E系列值。注：当按详细规范批准的产品具有不同的阻值范围时，应增加下列说明：“在台格产品一览表中给出了每个品种的有效值范闻。
1.4.5.2磁撞和冲击
碰撞和冲击试验可以任选一种，详细规范应指出选定哪种试验。1. 4. 6标志
GB/T 16515—1996
详细规范应规定电位器上和包装件上的标志内容。与本规范1.5的差异应作具体说明。1.4.7订货资料
当订货时，详细规范应用文字或代码的形式规定下列内容：1）标称阻值及其允许偏差；
2）电阻规律（如果是非直线的）；3）详细规范的编号和版本及品种标记：4）轴和轴套尺寸（如果在品种标记中米包含时)1.4.8附加内容（不抢验）
详细规范可以包括在检验过程中不要求检验的内容，例如电路图、曲线、附图及为了说明详细规范的必要注解。
1.5标志
1.5.1概述
标志内容通常从下列项目中选择，每项的相对重要性由其排列的位置表示：a）标称阻值；
b）标称阻值允许偏差；
c）电阻规律(如果是非直线的)；d）详细规范和品种标记；
e）制道年、月（或周)；
f）轴和轴套的详细说明（如果在上述d中未包含）。可以用代码的形式表示：名）制造厂名称和翻标；
h）开关额定电压（交流或直流额定值，当适用时)；）开关额定电流(交流或卓流额定侦，当适用时)这对应的引出端（在双刀开关的情说下)和连接电源的乳出端。1.5.2在电位器上应清晰地标明上述a)和b)琐。可能的话，剩余项目应尽可能多的标上。电位器的标志内容应当避免重复。
如果电位器配有开关,应清楚地标明h),i)和i)项。1.5.3装有电位器的包装件上应清楚地标出a)至g)项。如果电位器配有开关，还应标出h)和i)项。1.5.4附加标志不应引起混淆。
第二篇优先额定值、特性和试验严酷度2优先额定值、特性和试验严酷度2.1优先特性
详细规范中规定的值应优先从下列数值中选择：2.1.1优先气候类别
本标准所涉及的电位器是按IFC 68-1总则的规定划分气候类别的。下限和上限类别度以及稳态褪热试验的持续时间应从下列数值中选；F限奖别湿度：-65℃、-55℃、—40℃、-25℃和-10℃上限类别温度：+70℃、+85℃、+100℃、+125℃和-155℃。稳态湿热试验的持续时间，4d、10d.21d和56d。寒冷和干热试验的严酷度分别为下限和上限类别温度,某些电位器由于结构上的原固,这些温度可能处在IEC682规定的两个优先温度之间，宿这种情说下，应在电敏帮实标送到的温度范寓内选择最接近的优先温度作为这种严醋度。2.1.2电阻温度系数和温度特性
GB/T16515—1996
表【A(用于非线绕电位器)和表IB(用于线绕电位器）给出的是电阻温度特性试验时的阻值变化极限值。
表中每--行给出了优先温度系数和20℃至70℃相应的温度特性，以及根据本标准 2.1.1的类别温度范围测量电阻温度特性(GB/T15298-94的4.14)时的阻值变化极限值。即使在一个详细规范中，对阻值范围的不部分也可以用不同的电阻温度特性（或电阻温度系数）。如果要求在另外的温度下测量，应在详细规范中加以规定。GB/T 16515—1996
888*0T
12 s'9+
8 -9 -/89 :1-
E'R-/20-
9-01-12
2*--01-1
-92/+*g
001-702+
GOT-72+
520 '0 +
9*0+/8-t-
01-/02+
3-8+702
-9-/9·
3-58+/07+
8{+/V-0+
(-/0z+
6:0+/2此内容来自标准下载网
2—/21
2-2+/89~0-
5+/8-+
8:T1-/9-+
2—/0+
“0年
7I+s*-
9+/60+
g1--/8++
F-0千
T--/8-T+
42*51+/9-
002—/009
202/308
-/OST-
10001100v
$-12+/8-9+
0-21-/-1009 2/008-
59--/0z+
2.1.3阻值或输出比变化的极限值GB/T16515-1996
表I表头所列的各项试验的阻值或输出比变化的优先组合如表中所示。注：表头内的条款号见GB/T15298—91。表！
4.38气候顺序
4.39稳态湿癌
4.40机械耐久性
4. 43. 2 70 C的电
气耐久性
4.13.3上限类别
温度的电
气耐久性
4.34温度变化
引出端a之问的 R/R
±(20%+0.52)
±(15%+0.50)
1(10%+0.52)
±(5%—.12)
±(2%—0.10)
±(5%—0.102)
±(3%—0.10)
±(2% —.10)
4.30引出端强度
4.33耐煤接热
4.35振动
4.37冲击
4-22轴的推力
和拉力
4.34温度变化
(见注1)
非线缆电位器
上(5%+0.10)
+(3%+0.12)
±(2%+0.10)
+(5%+0.10)
±(3%+0.1)
+(2%—0.10)
±(1%-0.10)
±(1%+0.050）±(0.5%+0. 150)线绕电位器
=(2%+0.[2)
（2+0.10)
=(1%+0.10)
±(1%-0,050)
±(1%—0.050)
±(0.5%+0.450)
法1: 输岛比变化4(U,/U)应以总外加电压的白分数表示。2.1.4 绝缘电阻极限值
绝缘电阻的优先极限值应不小于1G0,潮湿试验之后应不小于100Mh。2.1.5电阻规律范围
电阻规律的优先测量点数及相应的输出比数值为：a）非线缆电位器：
电阅规律
A（百线式）
B(对数式)
C(反转对数式）
有效电行释的百分比
433根动适用
（见注1)
输出比ah/U）
R<0 22 MO:40~60
R20. 22 MO. 35~65
92~ 98. 5
h）线绕电位器：
A(直线式）
B(对数戏)
C(反转对数式)
2. 1.6起动力矩的极限值
2.1.6.1在标准的试验条件下：
GB/T 16515
有效电行程的百分比
(±1°)
非轴密封的3.5mN·m～50 mV·m;轴密封的3.5mNm~100mV·m。
2. 1. 6. 2在下限类别温度下，非轴案封的3.5mN·m~150mV·m；轴密封的3.5 tnN·m～300mN·t2.1.7开关力的极限值
2.1.7.1在标准的试验条件下：
最大 200 mVm。
2. 1.7.2在下限类别溢温度下：最大 400 mN·m。
2.2优先额定值
在详细规范中规定的值应优先从下列规定中选取：2.2.1标称阻值
GB/T1529894的2.3.2。
2. 2.2标称阻值的允许偏差
优先的标称阻值的允许偏差为：非线绕型：二30%、±20%、±10%和二5%。线绕型：主：10%和土5%。
2.2.3额定功耗
从R5系列中选取的70C优先额定功耗值为：翰出比es/）
0.063W.0.1W.0.16W.0.25W.0.4W0.63W、1W、1.6W、2.5W、4W、6.3W和10W。在温度超过70℃时，降功耗值应按下列曲线所示：1c0
额定功耗
的亡分数
下段类别温度
GB/T 16515—1996
淮行的1年区或
上限类别温幽
详细规范叫以给贴较卡的工作区域：但应包括上述的全部工作区域，在这种情况下，详细规范应划定在70以外的温度下的最大允许功耗，曲线上的所有拐点都应通过试验加以验证。具有较人工作区域的降功耗曲线示例：150
的百分数
限类别温度
2.2.4电阻体极限电压
优先的电阻体极限电压值为：
上限类别温度
100 V、160 V、200 V,250 V,315 V、400 V,500 V,630 V,800 V 和 1 000 V 直流或交流有效值。2.2.5绝缘电压
详细规范应规定绝缘电压值，并化整到最接近的10V的整数倍。该绝缘电压值应为：正常气压下：≥1.42倍电阻体极限电压；低气压(8.5kPa(85 mbar))下:正常气床下电压值的三分之二，2.2.6开关额定值(适用时)
开关的优先额定值为：
交流有效电压
1 A—125 V.1 A-250 V、2 A—250 V,3 A-125. V、4 A-250 V.直流电压：
1A--250 V。
2.3优先试验严酷度
详细规范中规定的试验严酷度应优先从下列规定中选取：2.3.1干燥
GB/T 1529894 的 4. 3的程序 I 。2.3.2振动
GB/T 15298—94 的 4. 35 和下列细则;频率范围：10Hz~55Hz或
10 Hz～500 Hz或
10Hz～2 000Hz(役对非线绕电位器）；GB/T 16515—1996
振幅：0.75mm或加速度98m/s（取严酷度较低者）；耐扫顺:总持续时问:6 h;
详细规范应规定采用的安装方法（见1.4.2)。2.3.3碰撞
GB/T15298—91的4.36和下列细则：加速度：390m/%；
碰撞次数：共4000次；
详细规范应规定采用的安装方法（见1.4.2)。2.3.4冲击
GB/T15298—94的4.37和下列细则：波形，半正弦波：；
加速度：490ml/s*
脉冲持续时间:11 ms
严酷度：每个样品在·个方向上连续冲击三次，每一-方闸应使用单独的样品：详细规范应规定采用的安装方法（见1.4.2),第三篇质量评定程序
3质量评定程序
3.1结构类似元件
用相似工艺和材料制造的、品种种结构相同、并目轴和轴套尺寸也相同或相似的电位器，尽管他们的阻值不同，可称之为结构类似的电位器。3.2鉴定批推
鉴定抵准试验的程序应按GR/T 15298—91 中3. 4的规定。以逐批和周期检验为基硼的鉴定批准试验用一览表应按本标推 3.3的规定，采用间定样本大小一览表的鉴定批准程序应接以下的3.2.1和3. 2.2的规定。3.2.1按照固定样本大小进行鉴定批准的插样程序CB/T15298—94的3.4.2h)中规定了固定样本大小的程序。其样本应能代表申请批准的各种值的范囤,这个范可以是也可以不是详细规范所涉及的整个范围。样本应由审请批准的最低和最高阻值的样品组成.如果临界阻值在提交的范围内，还应包括临界值的祥品，当中请批准的电位器的电阻温度系数多于一种时，该样本应包括代表不同温度系数的样品。同样，对于申请批准的不同的阻值允许偏差，样本还应包括其有定比例的最严允许偏差的样品。这种具有各种特性值的样品的比例应由制造厂的总检验员提出，并为国家监督检查机构(N.S.L)所同意，按照下列情况允许使用备份样品：a）每种阻值中的一个和每种温度系数或温度待性中的一个，可以用来替换0\组中允许的不公格样品。
b）征种阻值中的个和每种温度系数或温度特性中的一个，可以用来替换不是出于制造者的差错造成的不合格样品。
当鉴定批泄试验-览表增加试验组时，“0”组所需样品数应按增加的试验组所要求的样品数来增。
3.2.2试验
对于一个详细规范所包括的电位器的批准，必须完成表I中所规定的一系列试验，每组的试验应按给定的顺序进行.
