本标准规定了四种结构型式的滚针和推力圆柱滚子组合轴承的外形尺寸。本标准适用于滚针和推力圆柱滚子组合轴承，供制造厂和用户设计与选型。 GB/T 16643-1996 滚动轴承 滚针和推力圆柱滚子组合轴承 外形尺寸 GB/T16643-1996 标准下载解压密码：www.bzxz.net

GB/T16643-1996

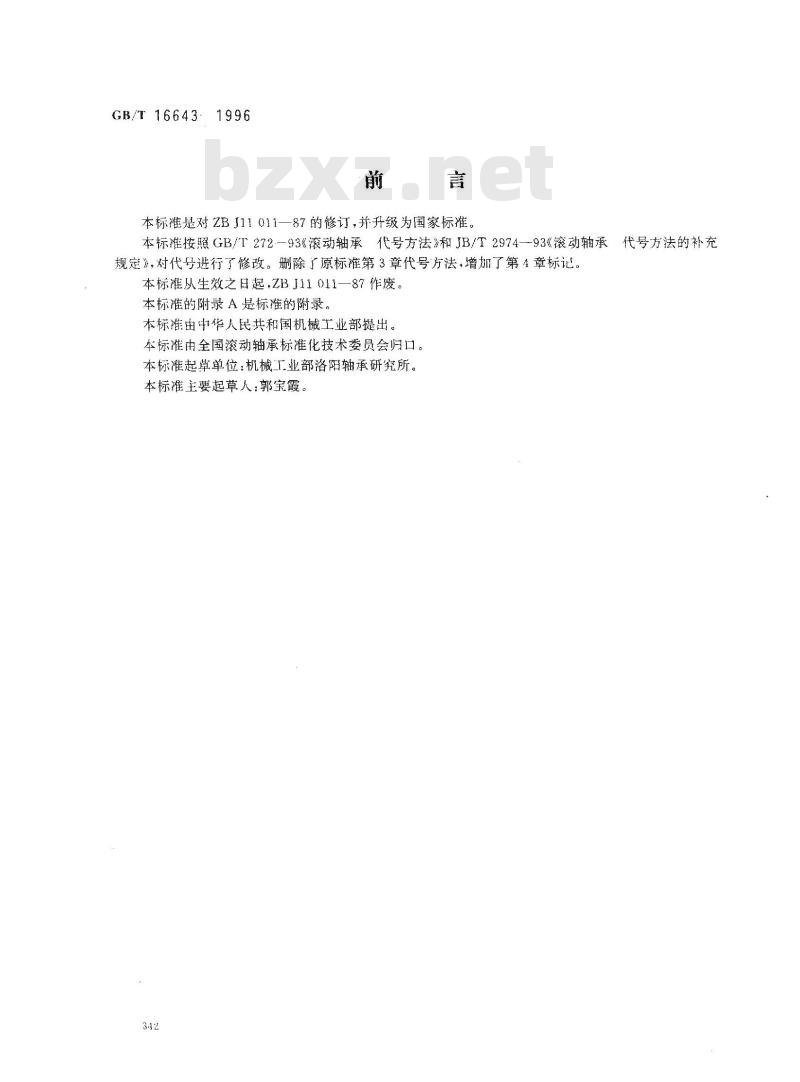

本标准是对ZBJ11011一87的修订，并升级为国家标准。本标准按照GB/T272-93《滚动轴承代号方法》和JB/T2974-93《滚动轴承规定》，对代号进行了修改。删除了原标准第3章代号方法，增加了第4章标记。本标准从生效之日起，ZBJ11011一87作废。本标准的附录A是标准的附录。
本标准由中华人民共和国机械工业部提出。本标准由全国滚动轴承标准化技术委员会归口。本标准起草单位：机械二工业部洛阳轴承研究所。本标准主要起草人：郭宝霞。
代号方法的补充
1范围

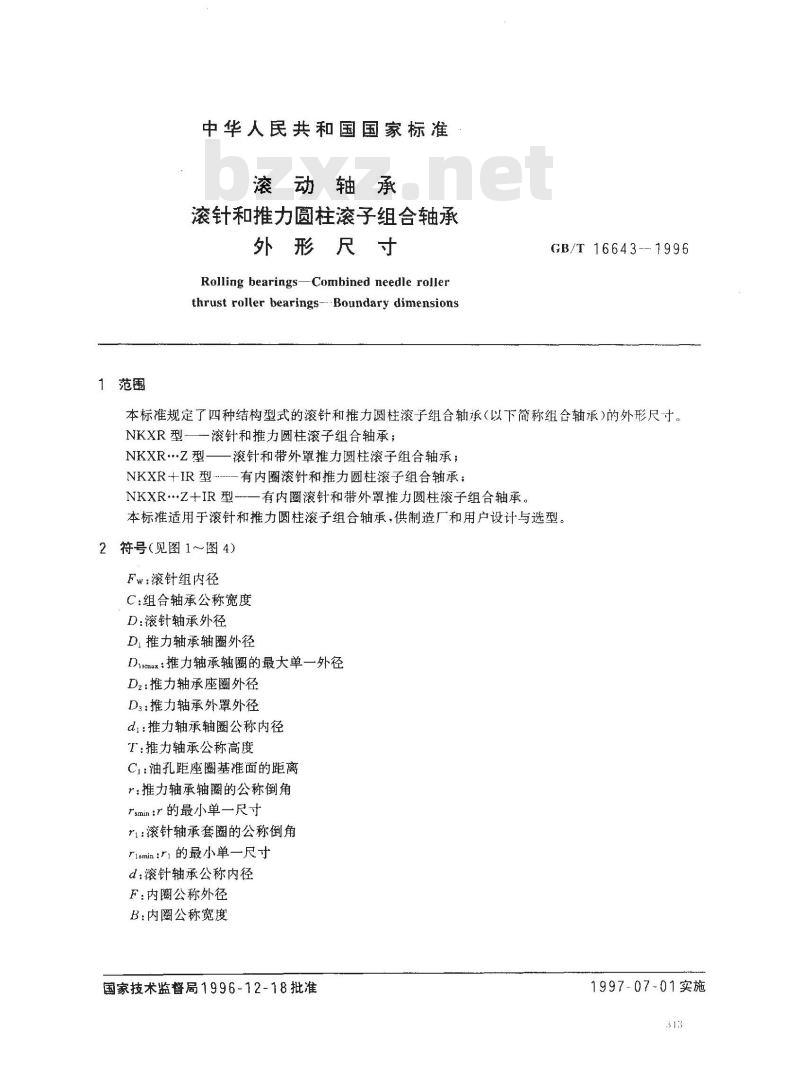

中华人民共和国国家标准
滚动轴承
滚针和推力圆柱滚子组合轴承
外形尺寸
Rolling bearings-Combined needle rollerthrust roller bearings--- Boundary dimensionsGB/T16643-1996
本标准规定了四种结构型式的滚针和推力圆柱滚子组合轴承（以下简称组合轴承）的外形尺寸。NKXR型一滚针和推力圆柱滚子组合轴承；NKXRZ型——滚针和带外罩推力圆柱滚子组合轴承；NKXR+IR型-有内圈滚针和推力圆柱滚子组合轴承；NKXRZ+IR型-—有内圈滚针和带外罩推力圆柱滚子组合轴承。本标准适用于滚针和推力圆柱滚子组合轴承，供制造厂和用户设计与选型。2符号（见图1～图4）
Fw：滚针组内径
C：组合轴承公称宽度
D:滚针轴承外径
DI推力轴承轴圈外径
Dismax：推力轴承轴圈的最大单一外径Dz:推力轴承座圈外径
D：推力轴承外罩外径
di：推力轴承轴圈公称内径
T：推力轴承公称高度
CI:油孔距座圈基推面的距离
r：推力轴承轴圈的公称倒角
rsmin:r的最小单一尺寸
r1:滚针轴承套圈的公称倒角
rismin:ri的最小单一尺寸
d:滚针轴承公称内径
F：内圈公称外径
B：内圈公称宽度
国家技术监督局1996-12-18批准1997-07-01实施
GB/T16643-1996

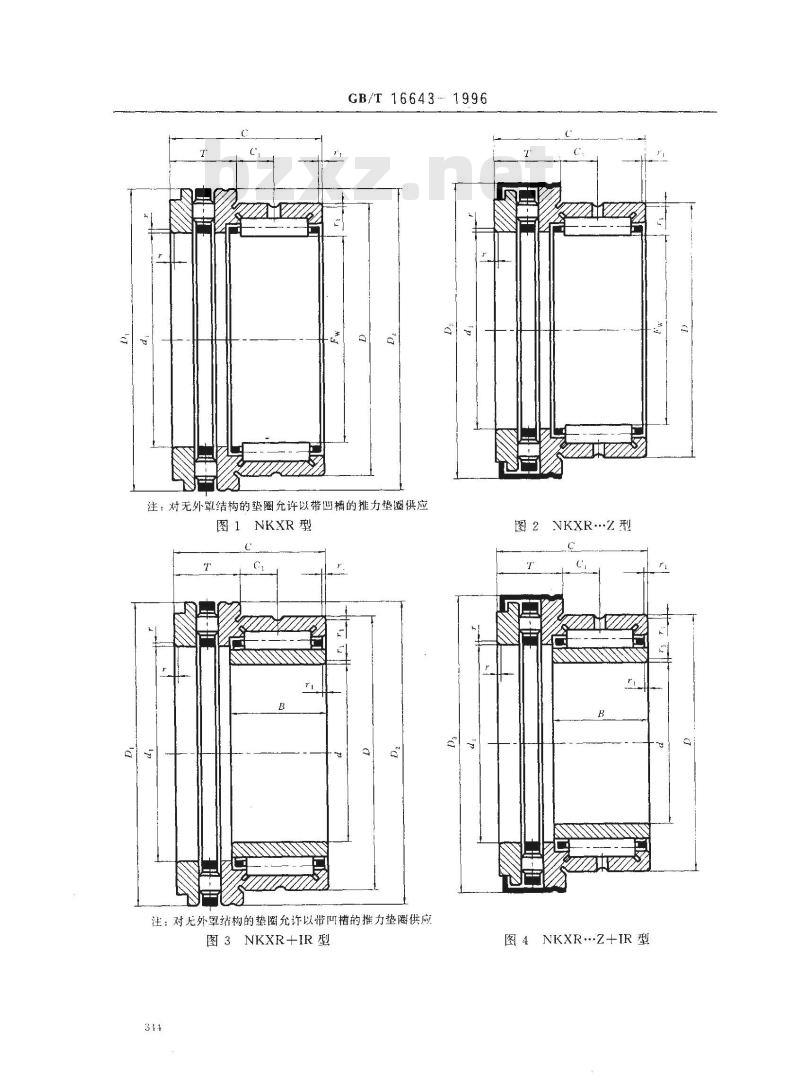

注：对无外罩结构的垫圈允许以带凹槽的推力垫供应图1NKXR型
注：对无外罩结构的垫圈充许以带凹槽的推力垫圈供应图3NKXR+IR型
图2NKXRZ型
图4NKXR·Z+IR型

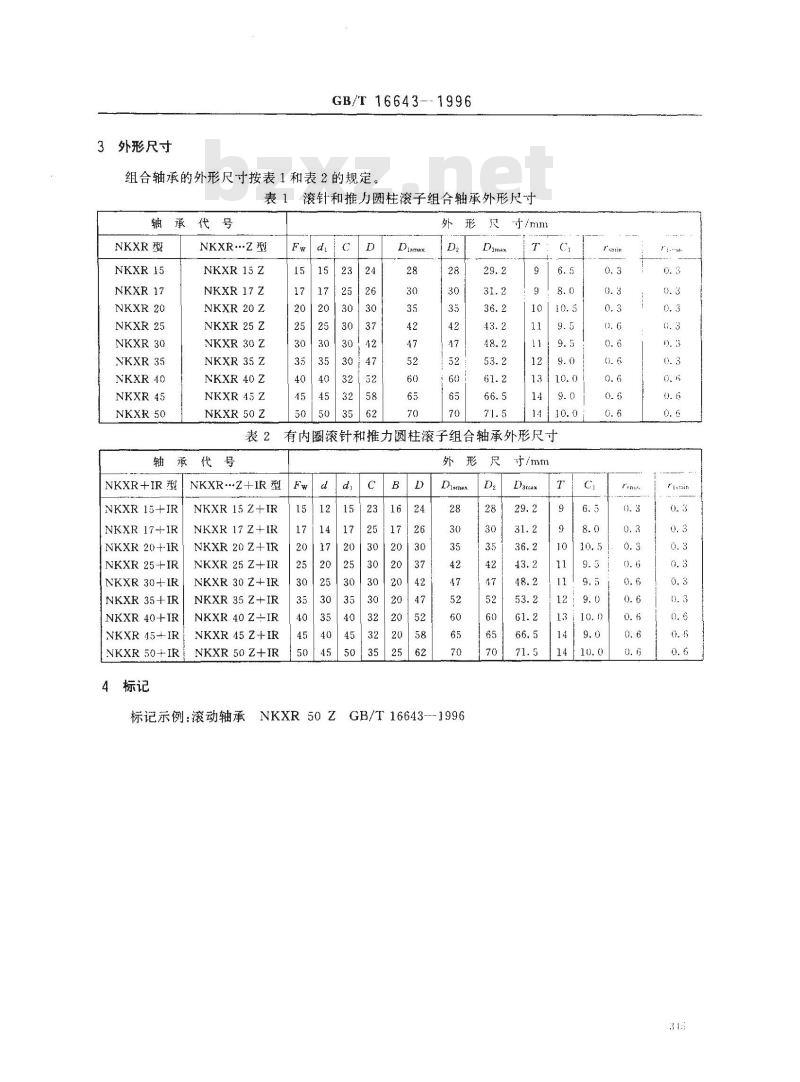

3外形尺寸
GB/T16643-1996
组合轴承的外形尺寸按表1和表2的规定，表1滚针和推力圆柱滚子组合轴承外形尺寸轴承代号
NKXR型
NKXR 15
NKXR 17
NKXR20
NKXR 25
NKXR30
NKXR35
NKXR 40
NKXR 45
NKXR 50
NKXR.Z型
NKXR 15 Z
NKXR 17 Z
NKXR20Z
NKXR25Z
NKXR 30 Z
NKXR 35Z
NKXR40Z
NKXR 45 Z
NKXR50z
NKXR+IR型
NKXR 15+IR
NKXR 17+IR
NKXR 20+IR
NKXR25+IR
NKXR 30+IR
NKXR 35+IR
NKXR 40+IR
NKXR 45+IR
NKXR 50+IR
4标记
寸/mm
有内圈滚针和推力圆柱滚子组合轴承外形尺寸外形
NKXRZ+IR型
NKXR 15 Z+IR
NKXR 17 Z+IR
NKXR 20 Z+IR
NKXR 25 Z+IR
NKXR 30 Z+IR
NKXR 35 Z+IR
NKXR 40 Z--IR
NKXR 45 Z+IR
NKXR50Z+IR
Dismax
标记示例：滚动轴承NKXR50ZGB/T16643--1996尺
Ysnsin
rtamain
内圈外形尺寸（见图A1和表A1）A1
内圈代号
IR 12×15X16
IR 14X17X17
IR17×20X20
IR 20X25X20
IR 25X30X20
IR30X35×20
IR35×10X20
1R 40× 45×20
IR45X50×25
GB/T 16643

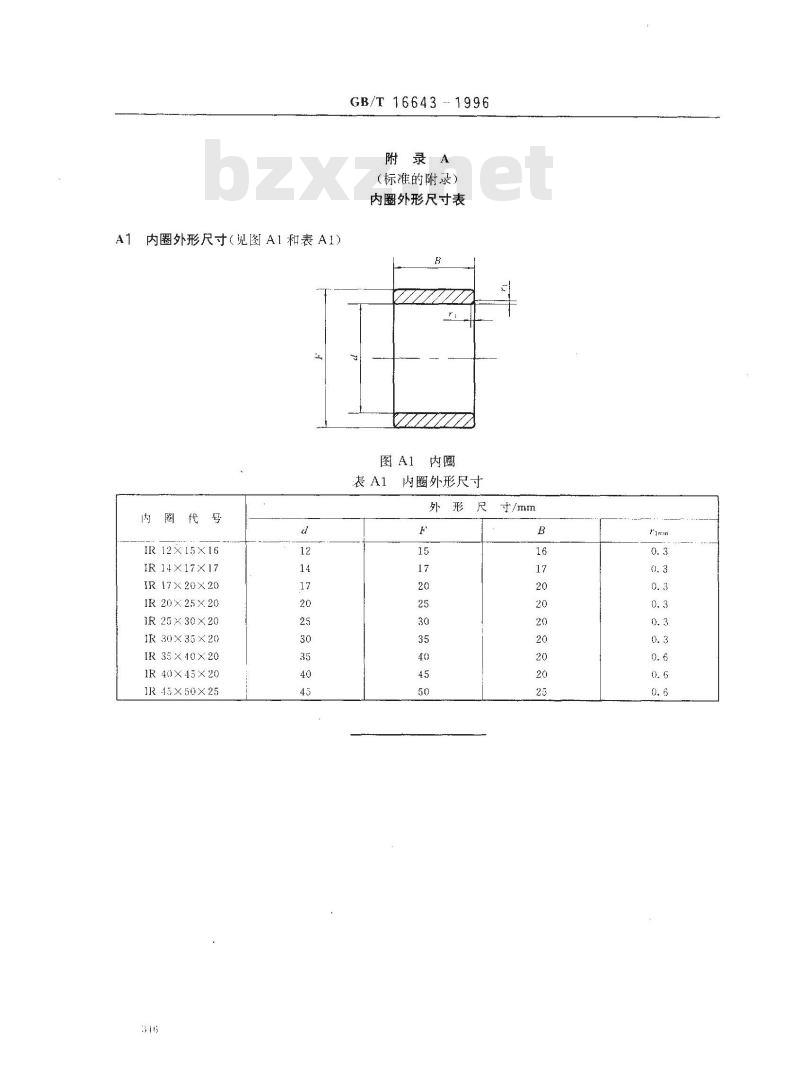

附录A
(标准的附录）免费标准bzxz.net
内圈外形尺寸表
图A1内圈
表A1内圈外形尺寸
外形尺
寸/mm
