GB/T 16687—1996

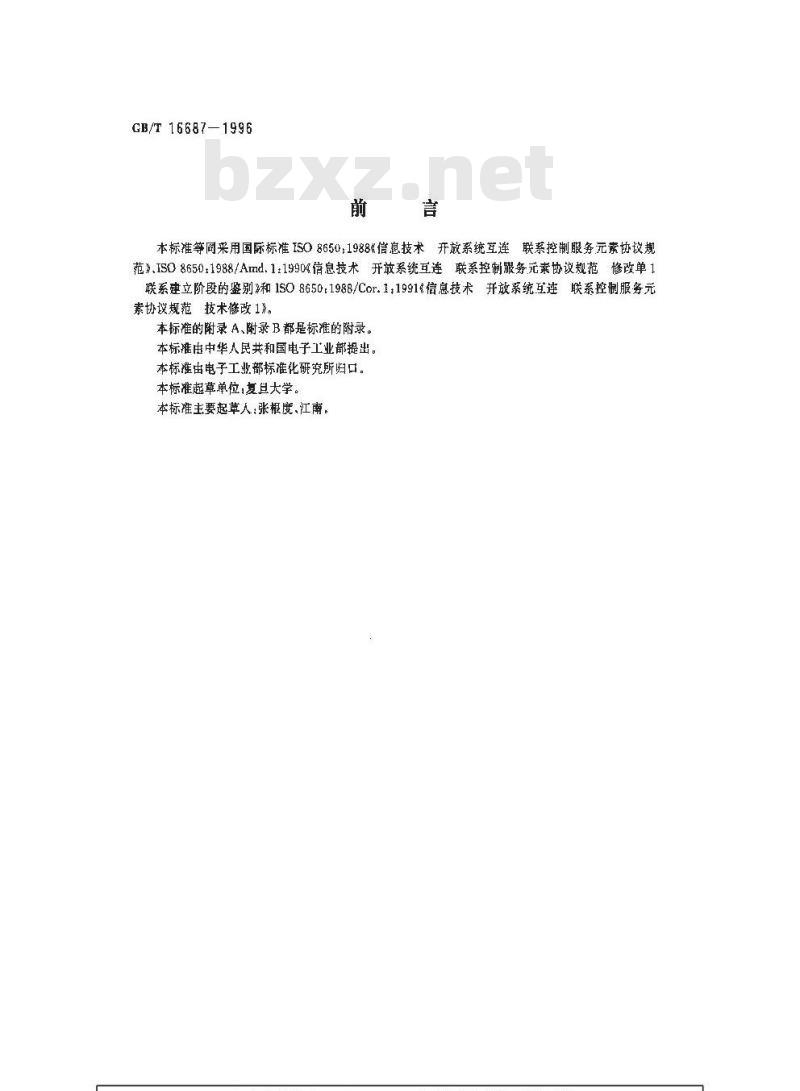

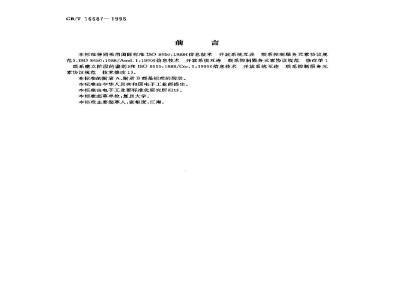

本标准等同采用国际标准IS08650：1988信息技术开放系统互连联系控制服务元素协议规范》.IS08650:1988/Amd.1:1990信息技术开放系统互连联系控制服务元素协议规范
修改单1
联系建立阶段的鉴别\和1508650,1988/Cor.1：1991信息技术并放系统互连联系控制服务元素协议规范技术修改1》。
本标准的附录A、附录B都是标准的附录。本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准起草单位;复且大学，
本标准主要起草人：张根度、江南。GB/T16687-1996

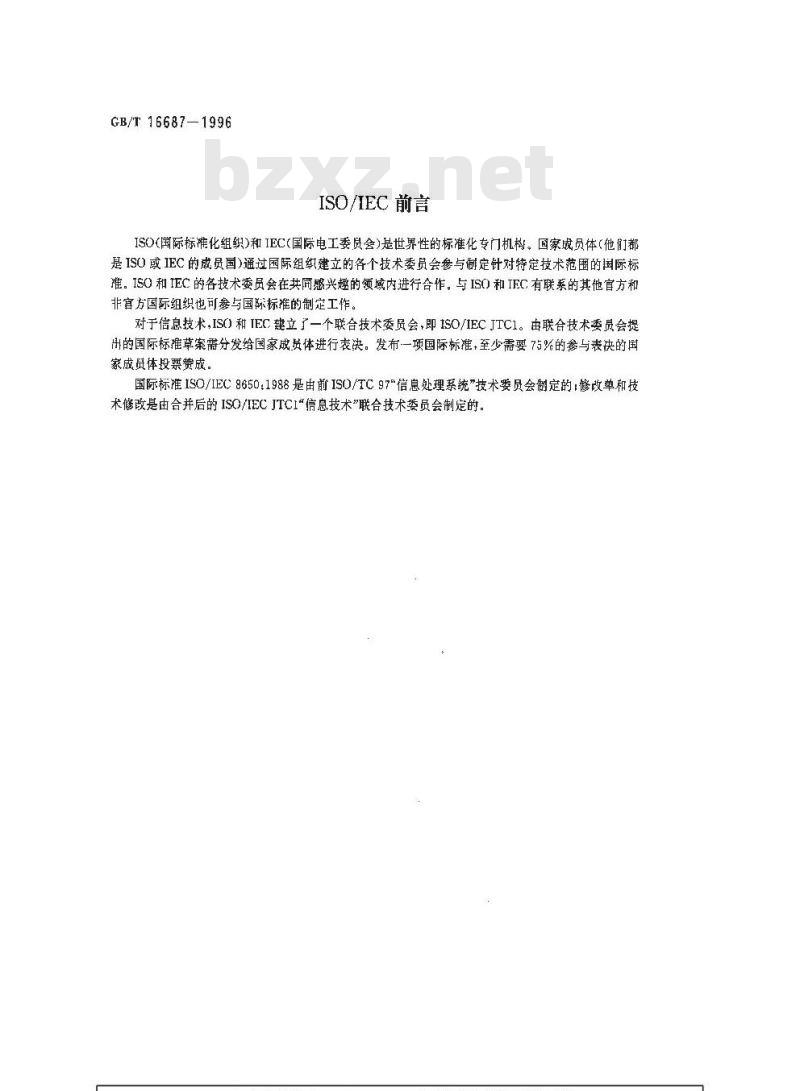

ISO/IEC前言
ISO(国际标准化组织)和IEC(国际电工委员会）是世界性的标准化专门机构。国家戒员体（他们郡是ISO或IEC的或员国)通过国际组织建立的各个技术委员会参与制定针对特定技术范围的国际标准。ISO和IEC的各技术委员会在共间感兴趣的领域内进行合作。与ISO和IEC有联系的其他官方和非宫方国际组织也可参与国际标准的制定工作。对于信息技术，ISO和TEC建立了一个联合技术委员会，即ISO/IECJTC1。由联合技术委员会提出的国际标准草案需分发给国家成员体进行表决。发布一项国际标准，至少需要75%的参与表决的国家成员体投票赞成。
国际标准ISO/IEC8650;1988是由前ISO/TC97\信息处理系统技术委员会制定的：修改单和技术修改是由合并后的ISO/IECJTCI“信息技术\联合技术委员会制定的。GB/T 16687--1996

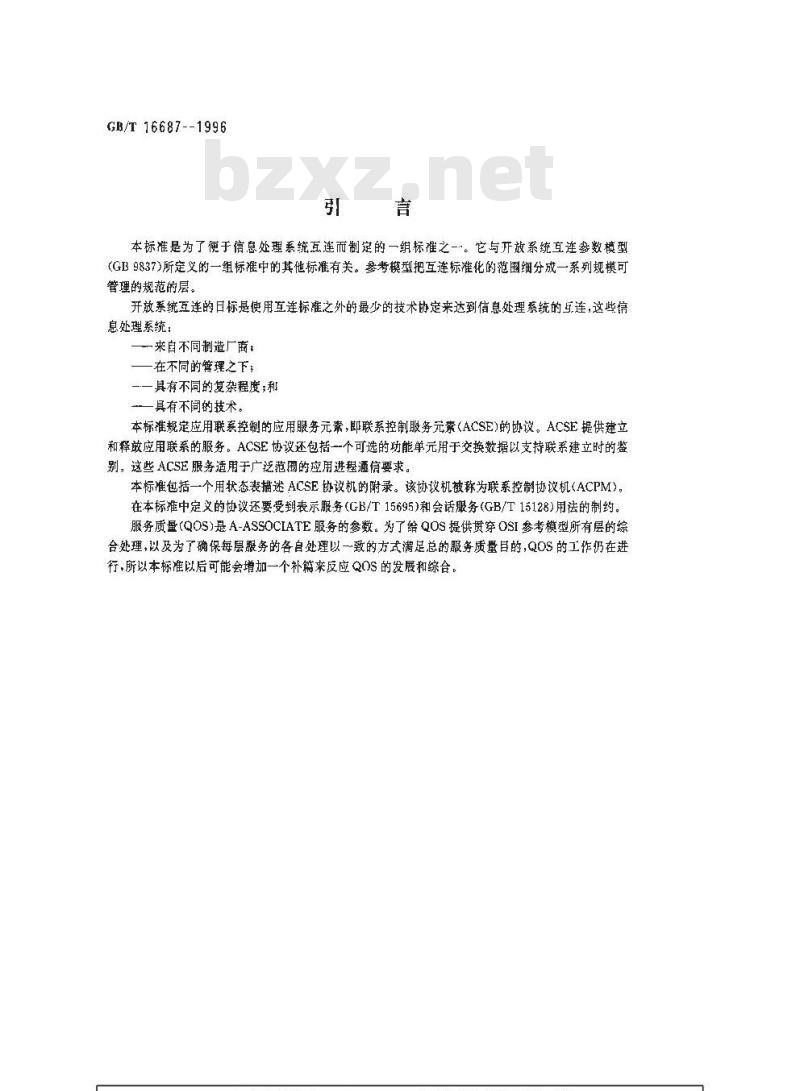

本标准是为了便于信息处理系统互连而制定的一组标准之-~。它与开放系统互连参数模型(GB 9837)所定义的一组标准中的其他标准有关。参考模型把互连标准化的范围细分成一系列规模可管理的规范的层。
开放系统互连的日标是使用互连标准之外的最少的技术协定来达到信息处理系统的互连，这些信息处理系统：
来自不同制造厂商：
一在不同的管理之下；
一一具有不同的复杂程度和
一具有不同的技术。
本标准规定应用联系控制的应用服务元素，即联系控制服务元案（ACSE)的协议。ACSE提供建立和释敢应用联系的服务。ACSE协设还包括一个可选的功能单元用于交换数据以支持联系建立时的鉴别，这些ACSE服务适用于广泛范围的应用进程通信要求。本标准包括一个用状态表描述ACSE协议机的附录。该协议机被称为联系控制协议机（ACPM)。在本标准中定义的协议还要受到表示服务（GB/T15695)和会话眼务(GB/T15128)用法的制约。服务质量(QOS)是A-ASSOCLATE服务的参数。为了给QOS 提供贯穿 OSI 参考模型所有层的综合处理,以及为了确保每层服务的各自处理以一致的方式满足总的服务质量目的,QOS的工作仍在进行,所以本标准以后可能会增加一个补篇来反应QOS的发展和综合。..com1范

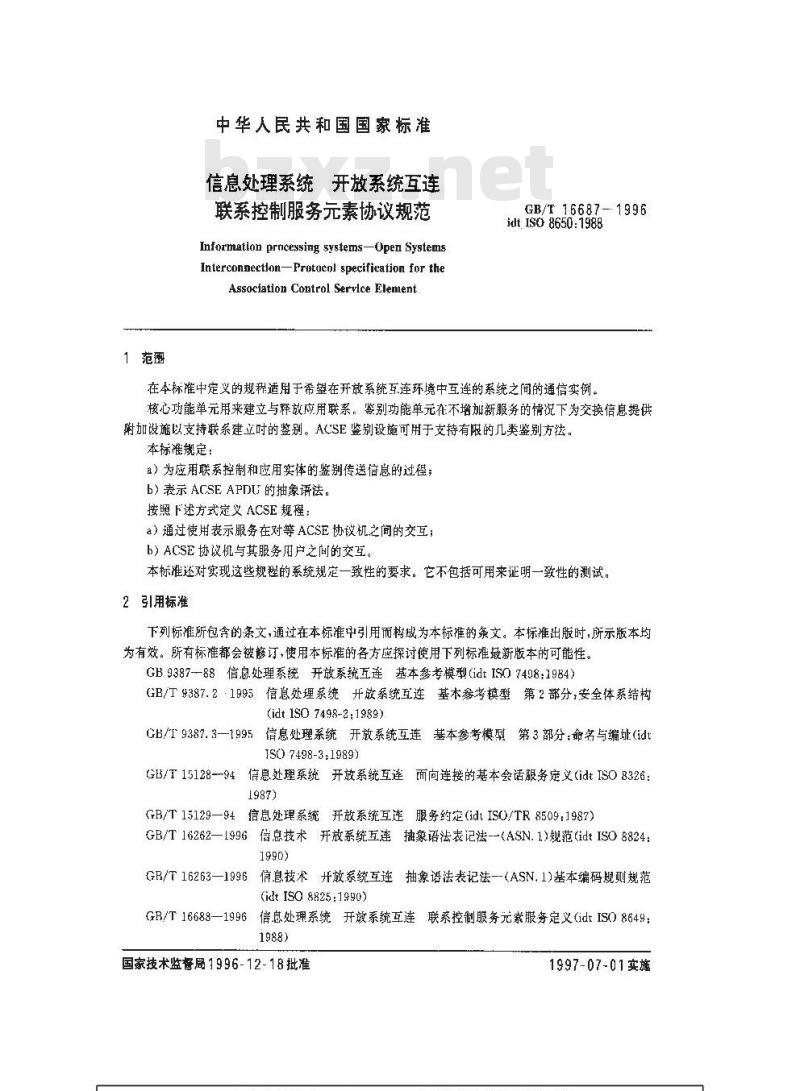

中华人民共和国国家标准
信息处理系统开放系统互连
联系控制服务元素协议规范
Informatlon prncessing systems-Open SystemsInterconnectilon-Protacol specification for theAssociation Control Servlce ElementGB/T 16687-:1996
idt ISO 8650:1988
在本标准中定义的规程适用于希望在开放系统互连环境中互连的系统之间的通信实例。核心功能单元用来建立与释放应用联系，鉴别功能单元在不增加新服务的情况下为交换信息提供附加设施以支持联系建立时的鉴别。ACSE监别设施可用于支持有限的几类鉴别方法。本标准规定：
a）为应用联系控制和应用实体的鉴别传送信息的过程；b）表示ACSEAPDU的抽象语法。
接照F述方式定义ACSE规程：
a）通过使用表示服务在对等ACSE协议机之间的交互；b）ACSE协议机与其服务用户之间的交互。本标准还对实现这些规程的系统规定一致性的要求。它不包括可用来证明一致性的测试。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB9387-88信息处理系统开放系统互连基本参考模型(idtISO7498:1984）GB/T9387.2·1995信息处理系统开放系统互连基本参考模型第2部分，安全体系结构(idt 1S0 7498-2: 1989)
信息处理系统开放系统互连基本参考模型第3部分：命名与编址（idtCB/T 9387. 3—19951
ISO7498-3:1989)
GB/T15128-94信息处理系统开放系统互连面向连接的基本会话服务定义（idtISO8326：1987)
GB/T15129—94信息处理系统开放系统互连服务约定（id1ISO/TR8509:1987）GB/T16262—1996信息技术开放系统互连抽象语法表记法--（ASN.1)规范（idtISO8824：1990)
GB/T16263—1996信息技术开放系统互连抽象语法表记法-（ASN.1)基本编码规则规范(idtISO 8825:1990)
GB/T16688—1996信息处理系统开放系统互连联系控制服务元素服务定义（idtISO8649：1988)
国家技术监督局1996-12-18批准1997-07-01实施
..comGB/T 16687-1996

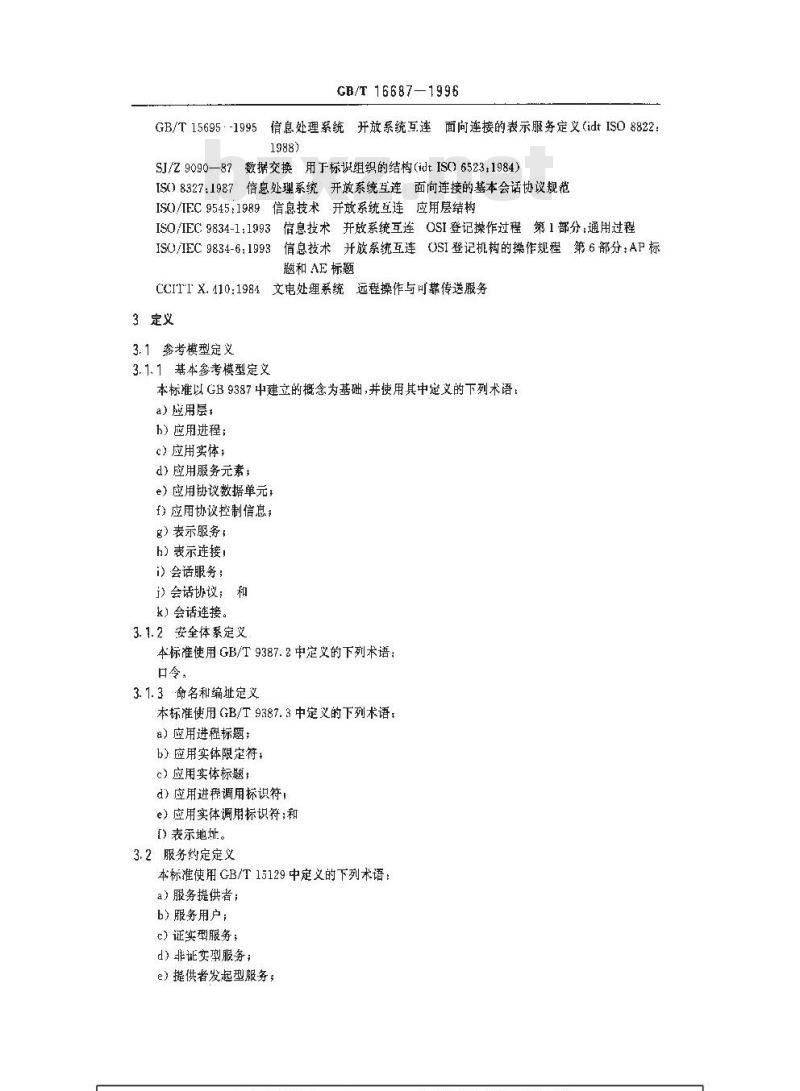

GB/T 15695--1995信息处理系统开放系统互连面向连接的表示服务定义（idtISO88221988)
SJ/Z9090—87数据交换用于标识组织的结构(idt.ISO)6523:1984)IS(）8327:1987信息处理系统开放系统互连面向连接的基本会话协议规范ISO/IEC9545:1989信息技术开放系统互连应用层结构ISO/IEC9834-1：1993信息技术并放系统互连OSI登记操作过程第1部分：通用过程ISO/IEC9834-6：1993信息技术开放系统互连OSI登记机构的操作规程第6部分：AP标题和AE标题
CCITTX.410:1984文电处理系统远程操作与可靠传送服务3定义
3.1参考模型定义
3.1.1基本参考模型定义
本标准以GB9387中建立的概念为基础，并使用其中定义的下列术语：a）应用层，
h）应用进程；
c）应用实体；
d）应用服务元素；
e）应用协议数据单元；
f）应用协议控制信息；
g）表示服务：
h）表示连接！
i)会话服务；
j）会话协议；和
k）会话连接。
3. 1.2安全体系定义
本标准使用 GB/T9387.2中定义的下列术语：令。
3.1.3命名和编址定义
本标准使用GB/T 9387.3中定义的下列术语：a）应用进程标题；
b）应用实体限定符，
c）应用实体标题；
d）应用进程调用标识符，
e）应用实体调用标识符；和
[表示地址。
3.2服务约定定义
本标准使用GB/T 15129中定义的下列术语：a）服务提供者；
b）服务用户；
c）证实型服务；
d）非证实型服务；
e）提供者发起型服务；
f)原语：
g）请求(原语)；
h）指示（原语）
i）响应(原语)和
j）证实(原语)。
3.3表示服务定义
GB/T 166871996
本标准使用GB/T15695中定义的下列术语：a）抽象语法：
b）抽象语法名：
c) 缺省上下文；
d）已定义上下文集；
e）功能单元(表示)；
E）常规方式（表示)：
g）表示上下文；
h）表示数据值;和
i) X.410:1984方式(表示)。
3. 4 ACSE 服务定义
本标准便用GB/T16688中定义的下列术语：a）应用联系;联系；
b）成用上下文：
c）联系控制服务元素；
d）ACSE服务用户，
e）ACSE服务提供者：
f)鉴别：
g）鉴别功能；
h）鉴别值：
i)鉴别机制：
i）求者；
k)接受者；
1)联系发起者；
m）联系响应者；
n）常规方式;
o)X.410:1984方式和
p）中止：
3.5应用层结梅定义
本标准使用 ISO/IEC 9545中定义的下列术讲a）应用实体调用；
h）单联系控制功能；和
c）单联系客体。
3.6联系控制协议规范定义
本标准采用下列定义，
3.6.1 联系控制协议机 Assoriation Control Protocol Machine在本标准中定义的用十联系控制服务元素的协议机，GB/T16687—1996
3.6.2请求联系控制协议机Icquesting Association Control Protocol Machine服务用户是待定联系控制服务元素的请求者的联系控制协议机。3.6. 3接受联系控制协议机accepting Association Control Protocol Machine服务用广是待定联系控制服务元素的接受者的联系控制协议机。4缩略语
4.1数据单元
应用协议数据单元
4.2应用协设数据单元的类型
对在本标推中定义的应用协议数据单元规定了下列缩略语：AARQ
4.3其他缩略语
联系请求APDU
联系响应AFDU
联系天折APDU
应用实体调用
释放请求APDU
释放响应 APDU
认可的私人操作代理
单联系控制功能
单联系客体
本标准使用下列缩略语：
5约定
联系控制协议机
联系控制服务元素
应用实体
应用进程
应用协议控制信息
应用服务元素
抽象语法表记法1
开放系统互连
服务质量
5.14标准采用表格法来表示APDU的字段。在第7章中，每个ACSEAPDU各用一个表来表示。每个段用如下记号来概括：
存在是必备的
存在是ACPM 的选项
存在是ACSE服务用户的选项
源是有关的请求原语
宿是有关的指示原语
源是有关的响应原语
宿是有关的证实原语
宿或源是ACPM
5.2在第9章中用ASN.1(GB/T16262)抽象语法表记法一来规定每个ACSEAPDU的结构。6协议综述
6.1服务提供
GB/T 16687—1996
本标准中规定的协议提供GB/T16688中定义的服务。在表1中列出了这些服务。对于特定的联系来说，ACSE服务或者以常规方式操作或者以X.410:1984方式操作。操作方式由A-ASSOCIATEre-quest 原语中的方式参数确定。表1服务总结
A-ASSOCIATE
A-RELEASE
A-ABORT
A-P-ABORT
6.1a功能单元
证实型
证实型
非证实型
提供者发起
6.1a.1本标准在联系建立时使用功能单元协商ACSE使用者需求。定义如下两个单元：8）核心功能单元，和
b)鉴别功能单元。
6.1a.2AARQ和AAREAPDU的ACSE需求字段用来为联系选择鉴别单元，6.1a.3核心功能单元总是可用的。它是缺省的功能单元。鉴别功能单元应明确地在AAREAPDU中请求并在AAREAPDU中接受。
6.1.4鉴别功能单元的选择可支持AARQ、AARE及RLRQ中的附如字段，但不影响规程元素。表1a中列出了与ACSE功能单元相关的服务APDU和APDU字段。表1a功能单元的APDU及其字段
功能单元
A-ASSOCLATE
字段名
协设版本
应用上下文名
主呼 AP标题
主呼 AP限定符Www.bzxZ.net
主呼 AP 调用标识符
主呼AE周用标识符
被呼AP标题
被呼 AP 限定符
被呼 AP调用标识符
被呼 AE调用标识符
实现信息
用户信息
协议版本
应用上下文名
响应AP标题
响应AE限定符
响应 AP 调用标识符
响应AE调用标识符
结果源-诊断
实现信息
功能单元
6.2表示服务的使用
GB/T 16687-1996
表la(完）
A-RELEASE
A-AHORT
A-ASSOCIATE
字段名
川产信息
川产倍息
用户信息
天折源
用广信息
ACSE需求
整别机制名
整别值
6.2.1在一个联系,上 ACSE对表示服务的使用是由 ACSE操作方式确定的,规定如下：a）ACSE常规方式：ACPM使用表示服务的常规方式(GB/T15t95)。ACPM使用表示服务的核心功能单元来与它的对等ACPM交换APCI和可选的ACSE服务用户信息（即ACSEAPDU)。使用附加表示服务功能单元是ACSE服务用产的选择。这个选择不影响ACPM的操作。b）ACSEX.410:1984方式：ACPM使用表示眼务的X.410:1984方式。当使用表示服务的X.4101984方式时，只有核心功能单元可用。在这个方式下.ACPM不和它的对等ACPM交换APCI，它只是简单地让由ACSE服务用户或表示服务提供的信息穿过。6. 2. 2 本标准假定 ACPM 是 P-CONNECT、P-RELEASE、P-U-ABORT 和 P-F-ABORT 服务的唯--用户。ACSE既不使用也不限制任何其他表示服务。6.2.3如果表示服务是出会话协议（ISO)8327)版本1支持的话，则表示服务的用户数据参数要受长度限制。本标准假定本地机制能对限制的违反进行检测，并通知ACSF的服务用广。对A-ABORT规定了编码优化,以便缓和这个间题（见7.3.3.1)。6.3与会话服务的关系
6.3.1支持表示连接(进而支持联系)的会话连接所要求的会话功能单元是由A-ASSOCIATE服务的请求者和接受者决定的。它们是通过使用A-ASS(OCIATE原语中的会话需求参数来完成的。会话功能单元在GB/T15128中描述：
6.3.2会话服务的规则影响ACPM的操作及其服务用户，ACSF服务用广必须知道这些限制。本标准假定这些由本地机制来实施。会话服务的限制影响到ACSE服务用户的例了是：a）协商释放的可用性；和
h）释放碰撞的可能性。
6.4模型
6.4.1联系控制协议机（ACPM)被模型化为有限状态机，其规范在术标准中给出。ACPM通过在GB/T16688中定义的ACSE服务原与其服务用户通信.ACPM通过在GB/T15695中定义的表示服务与表示服务提供者通信、
注：引用ACSF的ASE标准不需要指明使用与其操作无关的ACSF.服务原语。SACF可以被模型化，从而在ACPM和与这些参数相关的 AEI 之间传递它们。6.4. 2ACPM 是通过接受来自其 ACSE服务用户和它的表示服务提供者的输入事件来驱动的,该表示服务提供者提供支持该联系的表示连接。来自ACSE服务用户的输入事件是ACSE的请求和响应原GB/T 16687-1996
语。而来自表示服务提供者的输入事件是表示指示和证实原语，6.4.3ACPM通过向其表示服务提供者和其ACSE服务用户发出输出事件来响应输入事件。发向其表示服务提供者的输出事件是表示请求和响应原语。发向其ACSE服务用户的输出事件ACSE指示和证实原语。
6.4.4接收到输入事件、产生相应的动作以及产生输出事件被认为是不可分割的动作。6. 4.5在两个应用实体间建立联系期间,总是认为存在着对请求应用实体和响应应用实体实例的调用。怎样创建它们超出本标准范围。6.4.6当收到一个A-ASSOCIATE request惊语或一个P-CONNECT indication原语时，就使用新的ACPM调用。每次这种调用正好控制一个联系。注，端系统中可以通过本地机制来标识每个联系,使得 ACSE服务用户和 ACPM 能引用该联系。6.4.7对给定的联系,ACPM被模型化为按两种方式之一操作,即常规方式和X,410;1984方式，规定如下；
a）当按常规方式操作时，通过传送第9章中定义的ACSE应用协议数据单元（APDU),ACPM与支持个联系的对等ACPM通信。ACSEAPDL是作为表示数据值来传送的·它位于支持它的表示连接使用的表示源语的用户数据参数中。b）当按X,410:1984方式操作时,ACPM在其对等的ACPM之间传送ACSE APDU。在这种情况下，发送和接收表示原语本身即是有意义的协议事件。7规穆元素
ACSE 协议由以下规程组成：
a）联系建立;
b）联系正常释放;和
c）联系异常释放。
本章汇总介绍了每个规程光素的概要。它包括相关的APD儿汇总、ACSE服务之间的关系的高层综述、涉及的APDU和使用到的表示服务。第8章描述怎样使用表示服务的参数。在第9章中，用ASV.1(GB/T16262)的记法给出了ACSEAPDC的详细规范。附录A介绍ACPM的状态表7.1联系建立
7.1.1目的
联系建立规程用于建立两个应用实体之间的联系。它支持A-ASSOCIATE服务：7.1.2用到的APDU
联系建立规程使用 A-ASSOCIATE-REQUEST（AARQ）和 A-ASSOCIATE-RESPONSE(AARE) APDL，表 2 列出了 AARQ APDU 的各个字段,表 3 列出了 AARE APDU 的各个字段。表2 AARQ APDU字段
字段名
协议版本
应用上下文名
主呼AP标题
主呼AE限定符
主听AP调用标识符
1) 这是正确的,但是有一个例外。 如果联系是会话协议(ISO 8327)版本 1 ,支持的,则请求 ACPM 不把 ACSE 当作P.U-ABORT reguest原语的用户数据。在这种情下,不出现ACSE APCI并不意味着该联系正在按X.410:1984 方式探作(见 6. 1, 5和 7, 3. 3. 1)。字段名
主呼AE调用标识符
被呼AP标题
被呼AE限定符
被呼 AP 调用标识符
被呼 AE凋用标识符
ACSE请求
鉴别机制名
鉴别值
实现信息
用户信息
GB/T 16687—1996
表2(完）
注；仪当ACSE请求字段中包含鉴别功能单元时才出现鉴别机制名及鉴别值字段。表3 AARE APDU字段
字段名
协议版本
应用上下文名
响应AP标题
响应 AE 限定符
响应 AP 调用标识符
响应 AE 调用标识符
结果源-诊断
ACSE诱求
鉴别机制名
监别值
实现信息
用户宿息
rep/ap
rep/sp
注：仅当 ACSE请求字段中包含鉴别功能单元时才出现监别机制名及些别值字段。7.1.3联系建立规程
本规程由下列事件驱动：
a）来自请求者的A-ASSOCIATE request原语；b）作为P-CONNECT indication原语中的用户数据的AARQAPDU,c）来自接受者的A-AssOCIATEresponse原语；和d）P-CONNECTconfirm原语（可能包含可能不包含AAREAPDU)7. 1. 3. 1 A-ASSOCIATE request 原语宿
7. 1. 3. 1. 1 请求 ACPM 用 A-ASSOCIATE requeat 原语中的参数值以及可选的协议版本和实现信息来形成AARQAPDU。它还使用A-ASSOCIATErequest原语中的信息来发出P-CONNECTrequest原语。P-CONNECTrequest原语中的用户数据参数包含了AARQAPDU。7.1.3. 1.2请求 ACPM等待来自表示服务提供者的原语，并且除 A-ABORT request 原语外,不接受任何来自靖求者的原语。
7. 1. 3. 2AARQ APDU
7.1.3.2.1接受ACPM接收来自其对等ACPM的AARQAPDU,它是作为P-CONNECT indication原语中的用户数据。
GB/T16687-1996
7.1.3. 2. 2ACPM 根据扩展性规则(见 7. 4)来决定是否可以接受 AARQ APDU。如果该 AARQ AP-DU是不可接受的，则产生协议差错（见7.3.3.4)，联系建立规程被中止。不发出A-ASSOCIATEindi-cation 原语。不建立联系。
7.1.3.2.3ACPM接着检查AARQAPDU中协议版本字段的值\。如果ACPM不支持公共协议版本,则它形成带有下列已经赋值的字段的 AARE APDU;a)协议版本字段（可选），它的值指示出它能支持的协议版本号（见7.1.5.1)，b）应用上下文名字段,它的值与 AARQ APDU 中相同；c）结果字段，它的值为\rejected(permanent)\,和d）结果源-诊断字段，它的值为ACSE service-provider\和\no common ACSE version\。在这种情况下，ACPM将AAREAPDU作为P-CONNECTresponse原语的用户数据发送，而P-CONNECT responso 原语带有值为\user-rejection\的结果参数,ACPM不发出 A-ASSOCIATE indica-tion原语。不建立联系。
7.1.3.2.4如果P-CONNECTindication原语及其AARQAPDU是可以接受的，则当ACSE请求字段存在时,ACPM检查该字段,并移去其不支持的功能单元，然后 ACPM向接受者发出 A-ASSOCI-ATE indication 原语,A-ASSOCIATE indication 原语的参数是从AARQ APDU 和 P-CONNECT indi-cation原语中导出的。ACPM等待来自接受者的原语。7. 1. 3. 3A-ASSOCIATE response 原语7.1.3.3.1如果接受ACPM收到A-ASSOCIATEresponse原语，则结果参数规定了服务用户是否已经接受还是拒绝联系。ACPM用 A-ASSOCIATEresponse 原语中的参数形成 AARE APPU,ACPM将结果源-诊断字段置为“ACSEservice-user\和取自响应原语诊断参数的值。作为P-CONNECTresponse原语中的用户数据参数发出AARE APDU。7. 1. 3. 3. 2如果接受者接受了联系请求,则有关的 P-CONNECT response 源语中的结果参数指定为“acceptance\，外出的AAREAPDU中的结果字段也指定为\accepted”。联系被建立。7.1.3.3.3如果接受者拒绝了联系请求，则有关的P-CONNECTresponse原语中的结果参数指定为\user-rejection\,AARE APDU 中的结果字段包含适当的拒绝值，不建立联系。7. 1. 3. 4P-CONNECT confirm 原语7.1.3.4.1请求ACPM收到P-CONNECTconfirm原语，可能是下列情况：a）联系已被接受；
b）接受 ACPM 或接受者已经拒绝联系;或c）表示服务提供者已经拒绝有关的表示连接。7.1.3.4.2如果联系被接受了，P-CONNECTconfirm原语中的结果参数指定为acceptance\。用户数据参数包含AAREAPDU。AAREAPDU的结果字段指定为\accepted”。请求ACPM把从P-CON-NECT confirm 原语中的参数和 AARE APDU 导出的 A-ASSOCEATE confirm 原语发给请求者。A-ASSOCIATEconfirm原语中的结果参数指定为\accepted”。联系被建立。7.1.3.4.3如果联系被接受ACPM或接受者拒绝，则有关的P-CONNECTconlirm原语中的结果参数指定为\user-rejection\。用户数据参数包含有 4ARE APDU。7. 1. 3. 4. 4 请求 ACPM 把从 P-CONNECT confirm 原语中的参数和 AARE APDU 导出的 A-ASSOCIATEconfirm原语发给请求者。A-ASSOCIATEconfirm原语的结果参数指定为rejected(transient)\或\rejected(permanent)\。结果源参数指示为“ACSE service-user\或\ACSE service-provider\。不建立联系。
1）如果在 AARQ APEU 中不出现协改版本字段,购认为是版本1。
