GB/T 16708-1996
基本信息
标准号： GB/T 16708-1996
中文名称：三轮摩托车和三轮轻便摩托车最大侧倾稳定角试验方法
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1996-01-02
实施日期：1997-07-01
作废日期：2009-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：87314
标准分类号
标准ICS号：道路车辆工程>>43.140摩托车和机动自行车
中标分类号：车辆>>摩托车>>T80摩托车综合
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：6， 字数：6千字
标准价格：8.0 元
相关单位信息
首发日期：1996-12-23
复审日期：2004-10-14
起草单位：国家摩托车质量监督检验中心
归口单位：全国汽车标准化技术委员会
发布部门：国家技术监督局
主管部门：国家发展和改革委员会
标准简介
本标准规定了在侧倾试验台上进行摩托车最大侧倾稳定角试验的试验设备和仪器、受试车的条件、试验方法、取值规则和试验记录。本标准适用于三轮摩托车和三轮轻便摩托车最大侧倾稳定角的试验。 GB/T 16708-1996 三轮摩托车和三轮轻便摩托车最大侧倾稳定角试验方法 GB/T16708-1996 标准下载解压密码：www.bzxz.net

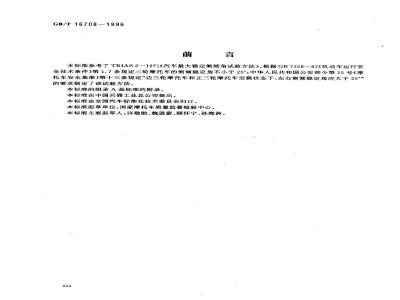

标准图片预览
标准内容
GB/T16708—1996
本标准参考了TRIAS2--1971《汽车最大稳定侧倾角试验方法》。根据GB7258—87《机动车运行安全技术条件》第1.7条规定三轮摩托车的侧倾稳定角不小于25°；中华人民共和国公安部令第15号《摩托车安全基准》第十三条规定“边三轮摩托车和正三轮摩托车空载状态下，左右侧倾稳定角应大于25°”的要求制定了该试验方法。此内容来自标准下载网
本标准的附录 A是标准的附录。本标准由中国兵器工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：国家摩托车质量监督检验中心。本标准主要起草人：许敬勋、魏逊蒙、顾怀宁、孙海洲。224
1范围
中华人民共和国国家标准
三轮摩托车和三轮轻便摩托车
最大侧倾稳定角试验方法
The test method of maximum stable side-inclinationfor motorcycle and moped with three wheelsGB/T16708-1996
本标准规定了在侧倾试验台上进行摩托车最大侧倾稳定角试验的试验设备和仪器、受试车的条件、试验方法、取值规则和试验记录。本标准适用于三轮摩托车和三轮轻便摩托车最大侧倾稳定角的试验。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1184—80形状和位置公差未注公差的规定GB8170-87数值修约规则
3试验设备和仪器
3.1设备
3.1.1试验台面的最大倾斜角应不小于45°。3.1.2试验台面的倾斜变化过程应平稳，由0°（水平位置）倾斜至45°的时间应不小于300s，由45°恢复到0°的时间应不小于100s。
3.1.3试验台面的附着系数最小为0.75。3.1.4试验台面应呈水平状态并具有足够的强度和刚度，其表面的平面度公差应不低于GB1184一80中表1规定的D级。试验台面与其转动轴线的平行度公差应不低于GB1184一80中附表3规定的12级。
3.1.5试验台面上应设有防止受试车侧滑的挡块，挡块高度应不大于30mm。3.1.6试验台上应设有防止受试车试验时翻倒的安全保护装置。3.1.7试验台面上应设有防止受试车车轮纵向移动和方向把转动的装置。3.2仪器
试验用仪器有：
车轮负荷计：误差不超过士0.5%；a）
角度测量仪：误差不超过士0.5%；钢卷尺：分辨力为0.001m，
d）秒表：准确度为一级，分辨力为0.01 s；轮胎压力表：分辨力为10kPa。
国家技术监督局1996-12-23批准1997-07-01实施
4受试车的条件
4.1受试车应为整车整备质量。
GB/T 16708-1996
4.2受试车的技术状态，应符合该车有关技术文件的规定。4.3受试车轮胎的充气压力，应符合该车技术文件的规定，误差不得超过土10kPa。5试验方法
5.1左最大侧倾稳定角的测定
5.1.1将受试车置于试验台面的中央位置上，使其纵向中心平面与试验台面的转动轴线保持平行，其平行度公差应不大于5mm。并利用防止侧滑挡块、防止车轮纵向移动装置、防止方向把转动装置，使受试车不再产生侧滑、车轮不再产生纵向移动、方向把不再产生转动。5.1.2起动侧倾试验台，使受试车向左缓慢倾斜，随着试验台面倾斜角的增加连续测量车轮的负荷，直到受试车上没有靠在防止侧滑挡块一侧的任一车轮负荷为零时止，试验台面与水平面所形成的夹角，即为左最大侧倾稳定角。
5.1.3起动侧倾试验台，使倾斜的试验台面恢复到0°。5.1.4试验进行两次，两次试验测量值的偏差率应不大于2%，否则应重做。5.2右最大侧倾稳定角的测定
按照5.1.1至5.1.4的步骤、方法和要求，使受试车向右缓慢倾斜，进行右最大侧倾稳定角的测定。6取值规则
6.1受试车左、右最大侧倾稳定角，分别取其两次测量值的算术平均值，平均值的修约应符合GB8170的有关规定，修约后保留到分。7试验记录
将受试车左、右最大侧倾稳定角的测量值和受试车的最大侧倾稳定角，记录于最大侧倾稳定角试验记录表[见附录A(标准的附录)]中。226
GB/T 16708—1996
附录A
(标准的附录)
最大侧倾稳定角试验记录表
最大侧倾稳定角试验记录表的格式见表A1。表A1最大侧倾稳定角试验记录表车辆型号
试验日期
轮胎气压：后(后左)
试验员
左最大侧倾稳定角的测量值
右最大侧倾稳定角的测量值
车架编号
试验地点
整车整备质量
生产广
试验设备
轮胎气压：前
kPa轮胎气压：边(后右）
左最大侧倾稳定角
右最大侧倾稳定角
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
