标准内容

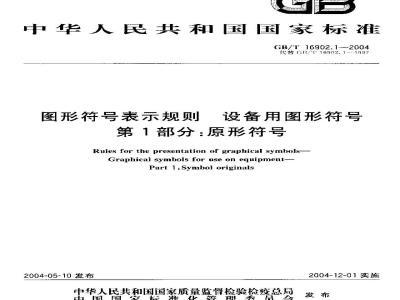

ICS C1. 080. 01
中华人民共和国国家标准
GB/T 16902.1---2004
代替3/T 16902.1---1997
图形符号表示规则
设备用图形符号
第1部分:原形符号
Rules for the presentation of graphicai symbols-Graphical symbols for use on equipment-Part 1 : Symbol originals
2004-05-10发布
中华人民共租国国家质量监督检验检疫总商中国国家标准化管理委员会
2004-12-01实施
GB/T 16902.1—2004
(13/T16902《图形符号表示规则设备用图形符号》拟分为四个部分:…第]部分·原形符号
第2部分:箭头的形状和使用:
第3部分:应用导则;
一第1部分:屏幕和显小器用图形衍号(图标)适应性的补充导则,本部分为GB/T16902的第1部分。本部分代替(B/T16902.1—1997图形符号表示规则设备用图形符号第:部分:图形符号的形成》。本部分与GB/T16902.1—1997相比主要变化如下:将术语“符号原图\改为原形符号\并更收了定义内睿(1997年版第3章;本版3.总):不再允许使用从左侧顶部到右底部的斜杠作为否定要素(1997年版5,13;本版6.9);—修改了基本图型中的几何形状(1997年版6.1中标号8;本版7.1.中标号②);增加了符号线条超出基本图型中八边形时允许和不允许的情况(本版7.2);将\名义尺寸”为\公称尺寸”(1997年版6.3;本版7.1);:-谢除了对原\名义尺寸”的说明和示例(1997年版6.3.1):-删除厂对使用中的图形符号尺寸的规定(1997年版7.1);---增加了原形符号的规格说明本版8.1);增加了参考文献。
GI3/T1G902是《图形符号表示规则》系列国家标准之一。下面列出了这些国家标准的预计结构A)(:B/TJ6900图形符号表示规则总则》。b)GB/T16901&图形符号表示规则技术文件用图形符号:..一第1部分.基本规则
第2部分:圈形符号(包括基准符号库中的符号)的计算机电子文件格式规范及其交换要求:
一第3部分,连接点、网络及其编码的分类。c)G品/T1.6902图形符号表示规则设备用图形符号》第丨部分:原形符号;
第3部分:箭头的形状和使用;
第3部分:应用导则;
第4部分:屏幕和显示器用图形符号(图标)适应性的补充规则。d)(F/T16903图形符号表示规测标志用图形符号》第1部分:图形标志的形成;
第2部分:视觉设计原测:
—-—第 3 部分:制定和测试程序;第4部分:图形标志使刃原则与要求:本部分由中国标准化研究院提出。本部分由全国图形符号标准化技术委员会归口。本部分由中国标准化研究院、全国电气信息结构文件编制和图形符号标准化技术委员会,中机生产力促进中心、建设部标定额司负责起萨。本部分十要越草人:陈永权、白殿,郭汀、张亮、强毅,卫明。CB/T 16902.1-2004
本部分于1986年肯次发布(当时标准编号为GB7093.3一1986),1997年第饮修订,本次为第二次修订
G8/16902.12004
图形符号是以图形或图像为主要特征、表达一定事物或概念的符号。设备用图形符马在设备上具有泛的用途,在设计用于同一场所或相似设备上的成族符号时,符号的一致性是非常重要的,当这些符号缩小到很小尺寸时,其在视觉上的清晰可辨同样也是很重要的。因此,有必要将形成设备用图形符导的原则标准化.以保持符号的:-致性并确保符号在视觉「的消晰度,从而提高符号的可识别性1范围
图形符号表示规则设备用图形符号第1部分:原形符号
GB/T 16902.12004
GB/T16902规定了设备用图形符号的原形符少的形成源则、形成指南以及设备用图形符号的应用:
GB/T16902的本部分规定了设备用图形符号的原形符号的主要形成原则。根据原形符号所要表达的含义,本部分不但包含图形(例如形状和尺寸)的设计规则,而且包含相关文字的起草规则。本部分适用丁以下用途的图形符号:标识设备或其继成部分(例姐.控制器或鼠示器):一指示功能状态或功能(例如,通、断、告警);…标明连接(例如,端子、抓注点):在包装提供信息(例如,内容物的标识.装卸说明);提供设备的操作说明(例如,使用的限制)。本部分不适用于以下领域的原形符号:安全标志;
图样和筒图:
——技术文件;
——公共信息。
2规范性引用文件
下列文件中的条款通过(13/T16902的本部分的引用而成为本部分的条款。风是注口期的引用件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件,其最新版本适用于本部分,
GB/T15565图形符号术
GB/T2893.1图形符号安全色和安全标志第1部分:工作场所和公共区域中安全标志的设计原则(G3/T2893.1—2004,IS03864-1:2002,MOF)G13/T1252图形符号箭头及其应用3术语和定义
GB/T15565确立的以及下列术语和定义适用于GB/T16902的本部分。3.1
图形符号要案graphicalsymbolelemen!原形符号中具有独特含义的组成部分,注1:字母、数掌,标点符号和数学钧号可用做图形符号要案(见GB3101.GB3102和IEC:60%27)。注2:具有持定含义的图形符号要案在成族符号中可用7表示同个概念。1该标准将被修订并承新编号为GB/T16002.2.参充前言)。GB/T 16902.1---2004
原形符号symbol original
在基本图型上按照表示规则绘谢的设备用图形符号的设计图。注:原形符的用途是猎为基推或成干复制,。3.3
标题title
用于标识图形符号的唯一名称,注:级为图形符号提供难一的名称而不摘述其应用。3.4
说明descriptiun
附属于源形符号图形表示的规范性文本。注:用于详细解释源形符号的目的、应用和使用。4含义
4.1含义的表述
原形符少的含义由标题、图形表示和应用说明综合体现,含义官明确且不依赖于专用技术或学科术语
4.2图形符号的方向
图形符号宜按照原形符号所确定的方向使用。在原形符号的形过程中以及含义与方向有关的图形符号的随后使用期间,宜注意避免含义模糊。例如,当把图形符号放置在可旋转的旋钮上时就可能出现含义模糊,因此,宜将原形符号设计成在任何方向上都能保持其含义,如图1的)。当图形符号的含义确实与其方向有关时,如1的h),应在该原形符号的说明中期确地表述。价
GB/T15273.52002(15):型芯嵌人成型位置)含义与方向无的图形符号示例GB/T 16273.2:496(060):
纵向进给
GH/T16273.2--1956(062)
垂向进给
b含义与方向有关的图形符号示例图1方向不同的图形符号
5图形符号的组合
GB/T 16902.1—2004
灯了表示某些概念,图形符号或图形符号要素可组合形成新的符号原图:新符号原图的含义应与单个图形符号或图形符号要素的含义相--致,用法如图2所示。GB/T 16273, 1-.-1996(016):风资汁:GB/T16273.1—19$6(C45)*冷却”与GB/T16273.1896(021)\通岚\组台产生GB/T 1273.!1996(046)“风冷”
图2图形符号组合的示例
6形成原测
6.原形符号的形成
原形符号应在考虑第7竟和第名章具体要求的同时在图5所示的基本图型内形成。6.2设计指南
原形符号的设计应:
a)简捷:利于感知复制;
b)易辩:易与可一起便用的其他图形符号相区别:)易横:易与其所要表达的含义相联系,即不言白明或容易学会;d)易制:能用通常的制作和复制方法生成,6.3线宽
原形符号的线宽应为2mm。作为刻外,如果仪为了视觉上的清晰,可将4IIn的线宽与2mm的线宽组合使用,如图3所示。
G3/T15192—1994(B2):物料输人机器图 3 线宽使用示例
GB/T16902.1--2004
规定的2mm线宽拟只用在标准化的原形衍号的图集中,其目的仪是为了设备用图形符号的整体一致性,当原形符号成用于特定领域时,只要符合视觉设计准则.则可更改线宽。建议将撤用于特定应用领域的图形符也在相应的产品标推中版,见8,3。6.4闯距
选择原彪符号线条间的最小间距时,应考虑视觉的清晰和所要使用的复制方法。原则上,符原图中平行线间的最小间距宜小小于线窥的1.5倍。6.5角度
原形符号中宜避免出现小丁30的角。6.6填实区域
除非原形符号的含义或清晰度要求填实,否则在原形符号中宜避免出现填实区域。6.7带有筋头的原形符号
带有箭头的惊形符导应符合GB/T 1252所规定的原则。6.8字符符号
对于诸如字母、数李、标点符号和数学符号等隙形符号的组成要素,宜使用简单的字符形式。在原形符号中最小字符商度宦为l0mm。6.9否定
应使用线宽2mm的两条斜杠所形成的直角叉形表示否定,如图4的a)和b)。作为例外,如果仅为了视觉上的清晰,两斜杠相交的角度可偏离90\。a)GB/T5465.2(436):声音抑制图4否定示例
L)GB/15465.2(5477):除画面
否定的叉形能用来表示否定的、消除的或相反的功能。否定的含义取决于所要否定的图形符号,例如,在图形符号标识功能控制时,否定通常表示对功能的否定或消除,如图4的a)和h)。在图形符号表示功能状态的情形中,否定通常表示相反的功能状态,如图4的b)。当符号的用途层表示燥作(例如.指令)时,否定通带用来表示相反的操作。GB/T2893.1中规定的带有红色合定斜杠的红色圆坏用于安全用途,不应用做设备用图形符号的否定,
从左侧顶部到右侧底部的斜杠在公共信意图形符号中表示否定,因此不宣使用。注:只有当否定方案表示特定的含义时,将否定的原形符号标准化才是必要的。7基本图型
7.1结构
图5所示的基本图型应作为形成原形符号的基础(.见7.2)。基本图型作为原形符号的设计工具可在图形符号间确保均衡的视觉印象。标号
GB/T 16902.1—2004
公称尺寸
边长 75 mml 的正方形。该正方彤构成基本图型的最人水平和垂离尽寸,丘划分成线间 12. 5 nm 的网格。
边长5m的基本正方形。这一尺等于原形符号的公称尺寸s0 nm直径 56. 6 m 的基本通,与基本正方形且疗近似的面积。直径 50 mm的阅,是基本正方形②的内切圆。与基本正方形面积相同的两个长方形,宽为43 mm时高为 62.5 mm。它们互推垂直,每一个长方形都对称地穿过基本正方形的对选。逆长50mm的基本正方形旋转45°出与正方形的外边成15'夹角的线段所形成的八边形,该八边形是基本图型的外边界。图 5 基本图型
7.2基本图型的应用
7.2.1为广在图形符梦之间获得致的视觉印象,原形符号应依照以下原则在基本图型中设计:由单一何形状,如圆形,正方形或长方形,构成的原形符号,宜使用基本图型的相应几何as
形状+
其他源形符号,宜注意确保其具有相同的视觉印象和一致性;基本图型中的关键要素是关系到公称尺寸的基本正方珍②。基本圆③与长方形@和@其有近似的面积,因此,为了获得与边长5 mm的基本正方形②相同的视觉印象,没有外展部分的圆宜绘制在基本圆上,而长方形宜绘制在长方形和@上。带有外展图形符号要素的圆宜绘制在圆@上;
用基本图型绘制的原形符号尺寸的视觉印象相当于0mm的公称尺寸;d
在符合上述原则的基础上宜将原形符号设计得尽可能大,但是不应延伸到基本图型的八边形外;
原形符号的线条宜与基本图型的线条相重合,并以其为轴线;g)
在线条的中心与八边形③相接触的情形中,线条宽度的一半可延伸到八边形外。但线条的外边界不应越过边长 75 mn 的正方形),如图6所示。GB/T 16902.1---2004
)充许
b)充许
图6线条超出八边形时允许和不允许的示例7.2.2基本图型的应用示例见图7。a
GE/T 5465.2(5307) :
售警的一般符号
e) GB/T 5465. 2(5396):
忠者支架床面平面内移动
ISO 700D(1107)
从存储器读取数据和
将数据写人行储器
GB/T 15273. 6---2063
(1 07):
蓄电池充电指示
GB/T 5465.2(5084):
放大器
TE: 60417(5604):
GB/T 17719---:999
(05-04) :
跪小复印
GR/T 16273.62003
(1-32),
前风断刮水器和洗涤器
GB/T 5465,2(5115):
信号灯
IFC:60417(5570):
GB/T 16273.1—1996
u)GB/T 16273. 4-- 2001
[3-(3):
功能新头
图 7 基本图型应用示例
d)不充许
GB/T 5465.2(5056) :
亮度、辉度
GB/T 5465. 2(5027) :
动作的效果
IS0 7000(1103):
GB/T 16273,4.-200]
(2 01) :
快速运行,快速
8原形符号免费标准bzxz.net
8.1规格
GB/T 16902.1---2C04
原形符号是含有角标的图形符号图样,如图8所示,角标与图5中边长75mm的正方形①的拐角一致;这些角标用于方便原形符号的精确定位和确定比例每个角标均出长度为心 mm的垂直线和水平线组成,G3/116273,1—1396(009);注人
图8原形符号示例
注1:在基本图型中绘制的原形符号,实际使用时,可通过改变比例,放大或缩小图形符号的尺寸,注2:图形符号复制品的预期尺寸比较小或在观察距离比校大的地方,例如在小键帽上·车形成源形符号叫宜特别注意避免不必要的细节和复性。宜注意的括,清晰度也取决了诸如照阴级别和亮接对比度等其他匹索:
8.2形成程序
源形符号的形成宜遵守以下程序:确认所要设计的形符号的必要性;)
b)明确描述图形符号的目的并考虑图形符号方向的影响(见4.2)分析预期的使用者,所涉及的任务及使用坏境的特征;d)考虑在同一领域利(或)相关领域中已存在的或止在标准化的原形符号:按第7章所述设计原形符号;
)考虑原形符号在其使用坏境中的清晰度和可理解性。8.3应用
实际应用中,为了改进源形符的外观和可感知性,或为了与使用符号的设备的设计相协调,对原形符号进行必要的修改,如:α)改变线宽:
b)圆滑拐角:
填实图形符号的区域
1)按照(G13/T1252修改箭头的设计;c)中断相交的线条:
GB/T 16902.1-2004
f香定图形符号。
只要原形符号符合GB/T16902的本部分所规定的视觉设计准则,使用者避常可根据实际情况进行1递更改。
法,原形符号详细的放用指南仍在定中。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
