GB/T 17043-1997航空轮胎环境温度试验方法

GR/T 17043

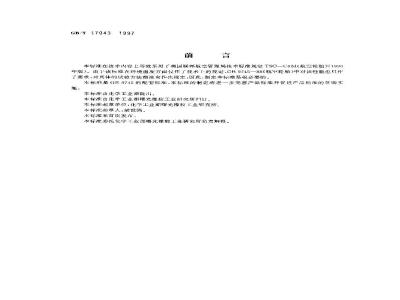

本标准在技术内容.上等效采用【美国联邦航空管理局投术标准现是TSO一C62d&航空轮胎（1990年版)。由丁该标准在环境温度方面仪作了技术[的规定.GB9745一88《航空轮胎多中对该性能也只作了要求，对具体的试验方法都没有作儿规定,因此,制定本标推是很必要的本标准是GB9715的配套标准,本标的制定将进一步完善产品标准并促进产品标准的试彻实施
本标准山化学工业部提山。
本标准由化学工业部曙光橡胶工业研究所叶。本标准起草单位：化学工业部曙光橡胶E业研充所。本标准起草人，染世强
本标准系首次发布。
本标准委托化学工业部曙光橡胶工业研究所负责解释。..com1范围
中华人民共和国国家标准
航空轮胎环境温度试验方法
Test mcthod nf enrirnnmemal
teeperature for aircrafr tyreGR/T 17043 -1997
木标推现了航空轮略冷而咬和哈侧腔在环境温凌下的物胆生能试验法本标准逅用于航空轮胎的环境乱度试验。2引用标准
下列标雅所包含的条文,通过在本标准中引剂而构成为本标准的条文。本标凝出版时,所示版本为为有效。所有标准部会被修订，便而本标进的务片应探污使用下列标准最新版本的可能性。GB/T528---92磷化像胶和热塑性橡胶拉仲性能的测定GB2941一9]像胶试样环境调利试验的标温度、凝爱时间GI门3512—83橡胶热空气老化试验方法G1/T13656—92航空轮胎物理性能试验方法3试验方法
3.1与法原理
本片法是通过航空轮玲胎而疫和始侧疫分别在不高」40不低上71（两个极限温发的密中暴露24h届，在GB2941规宠的标摊溢度下测定其拉仲弧度，扯断伸长率等物理指标来反快航空轮胎耐环境温度的性能。
3.2殿要求
试验方法的般要求应存合GB13656第3章的谢定3.3试样的制备
接GB/T13656中4.1的规定执行.其中试样的形状和尺寸应符合G13/T528中1型裁刀的规定注，配方相回的胎再股动层测胶只致胎面晓的试登即可，两心不即避参别样：确略最样们床娠：可后恰侧胶半成品胶料菀化成试样代替：3.4高温试验
3.4.1按3.3的规定+胎询胶和胎侧胶齐取5个试样进行高温处理3.4.2高滤处理条件，在不低于71的空暴24h，3.4.3试验装置应符合GR/T3512第？章的规定，3.4.4试验步骤按（13/个3512第5章的规定逃行，3.4.5高温处理后的试样按GB/T528的规定测定其拉仲性能。3.4.6测案结暴的计算和收值方法按GB/T28的规定执行。3.4.7试验结果来用拉仲强度和扯断仲长率表示。3.5低温试验
国家技术监督局1997-10-14批准1998-04-01实瓶
GB/T 17043-:1997
3.5.1按3.3的规定，胎面胶和胎侧胶各取5个试样进行低溉处理。3.5.2低温处理条件：在不高下一40它的空气中暴露24h。3. 5-3
3橡胺试样采用·40℃以下的低温装置进行低温处理。3.5.4试验步骤
在低温处理前测定试样的厚度。将试样放在一40C的低装暨中,即开始计算低温处理的时间。达到规定的低温处理时间后h）
联出．
试样证:GB2941规定的标准温度下停放4～96h-按GB/T528的规定测定其拉种性能测定结果的计算和取俏力法B528的规进行3.5.5
3.5.6试验结果采用拉伸强度和抵断伸长率示。试验报告
试验报告应包下列内容！
生产！产品现格、试验H期；
邢方代号；
产品或半成品胶料)硫化条件，C×h；试验室温度，C
高温试验岸的物理性能；
1）拉仲弥度,MPa；
2）扯断仲长率，%：
低温试验后的物理性能：
1）拉伸虽度.MPa：
2）扯断仲长卒,%
g）试验、校对、审核。
