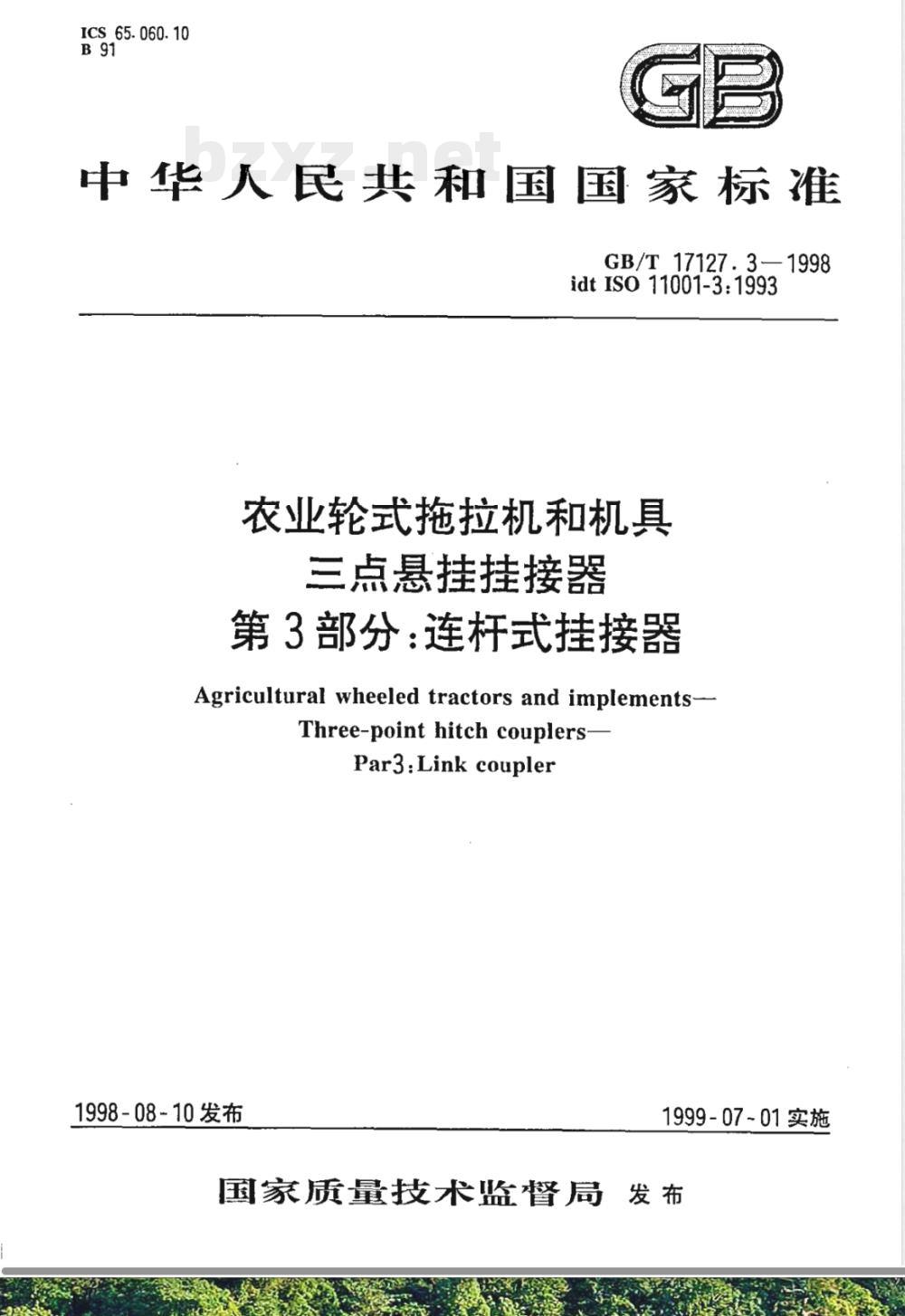

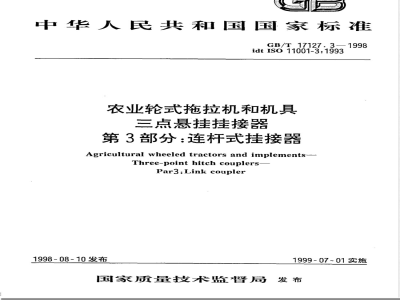

GB/T 17127.3-1998农业轮式拖拉机和机具 三点悬挂挂接器 第3部分:连杆式挂接器

ICS65.060.10
中华人民共和国国家标准
GB/T17127.3—1998
idtIS011001-3:1993
农业轮式拖拉机和机具
三点悬挂挂接器
第3部分：连杆式挂接器
Agricultural wheeled tractors and implements-Three-point hitch couplers-
Par3:Link coupler
1998-08-10发布
1999-07~01实施
国家质量技术监督局发布

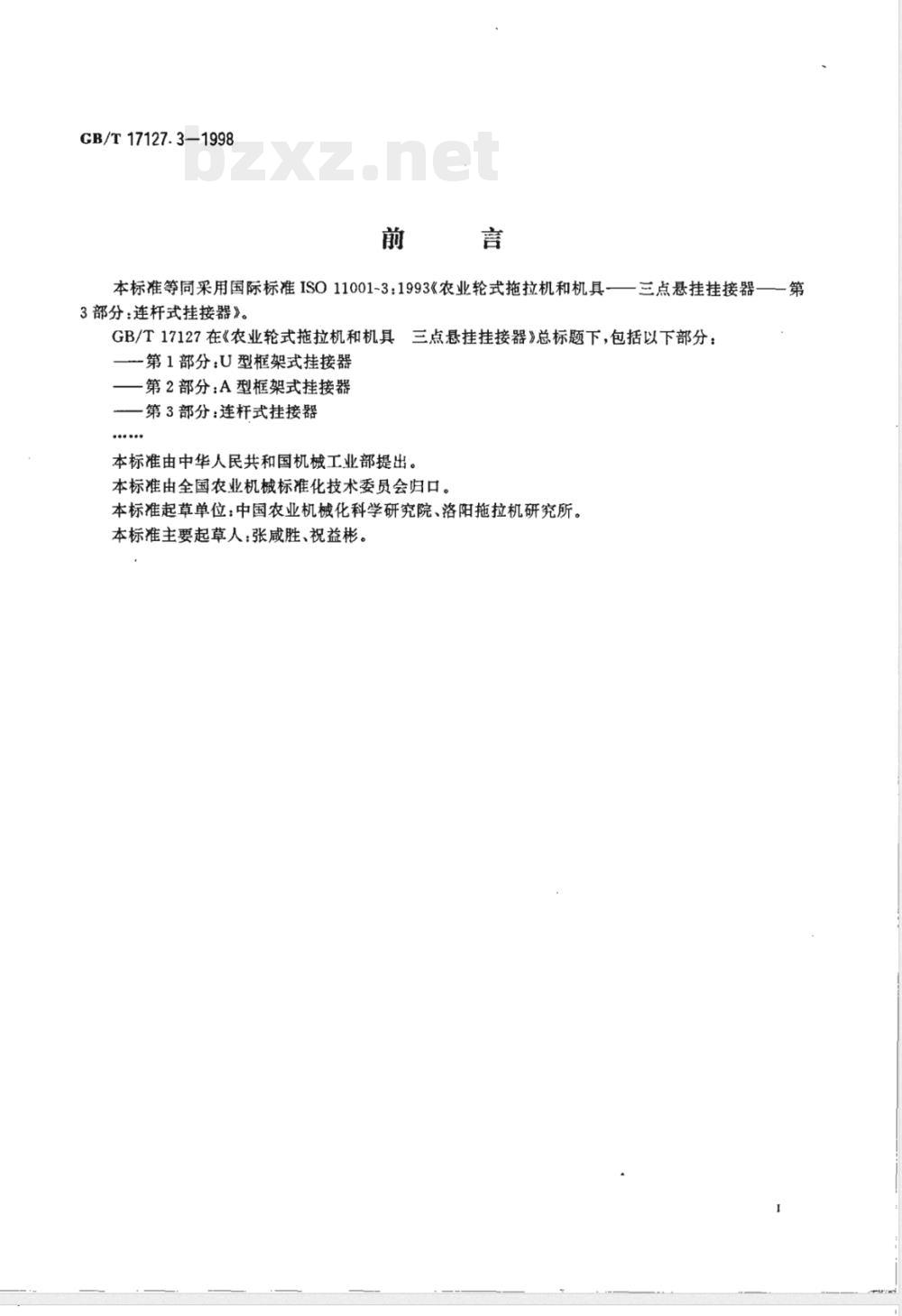

GB/T17127.3—1998
本标准等同采用国际标准IS011001-3:1993《农业轮式拖拉机和机具——三点悬挂挂接器——第3部分：连杆式挂接器》。
GB/T17127在《农业轮式拖拉机和机具一第1部分：U型框架式挂接器
第2部分：A型框架式挂接器
第3部分：连杆式挂接器
三点悬挂挂接器》总标题下，包括以下部分：本标准由中华人民共和国机械工业部提出。本标准由全国农业机械标准化技术委员会归口。本标准起草单位：中国农业机械化科学研究院、洛阳拖拉机研究所。本标准主要起草人：张咸胜、祝益彬。GB/T17127.3—1998

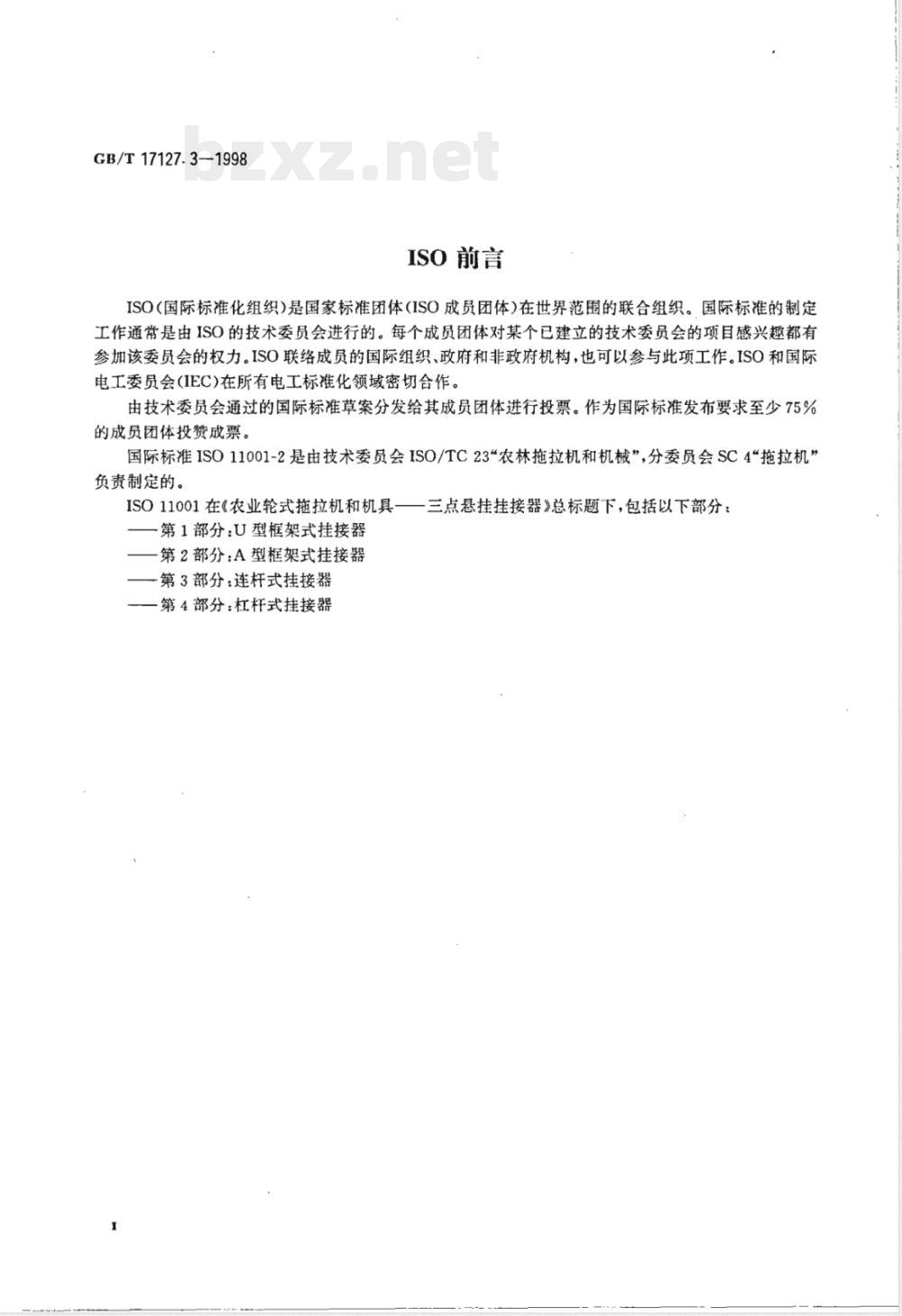

ISO前言
ISO(国际标准化组织)是国家标准团体(ISO成员团体)在世界范围的联合组织。国际标准的制定工作通常是由ISO的技术委员会进行的。每个成员团体对某个已建立的技术委员会的项目感兴趣都有参加该委员会的权力。ISO联络成员的国际组织、政府和非政府机构，也可以参与此项工作。ISO和国际电工委员会(IEC)在所有电工标准化领域密切合作。由技术委员会通过的国际标准草案分发给其成员团体进行投票。作为国际标准发布要求至少75%的成员团体投赞成票。
国际标准ISO11001-2是由技术委员会ISO/TC23*农林拖拉机和机械”，分委员会SC4“拖拉机”负责制定的。
ISO11001在《农业轮式拖拉机和机具一一三点悬挂挂接器》总标题下，包括以下部分：第1部分：U型框架式挂接器
第2部分：A型框架式挂接器
一第3部分：连杆式挂接器
第4部分：杠杆式挂接器
1范围

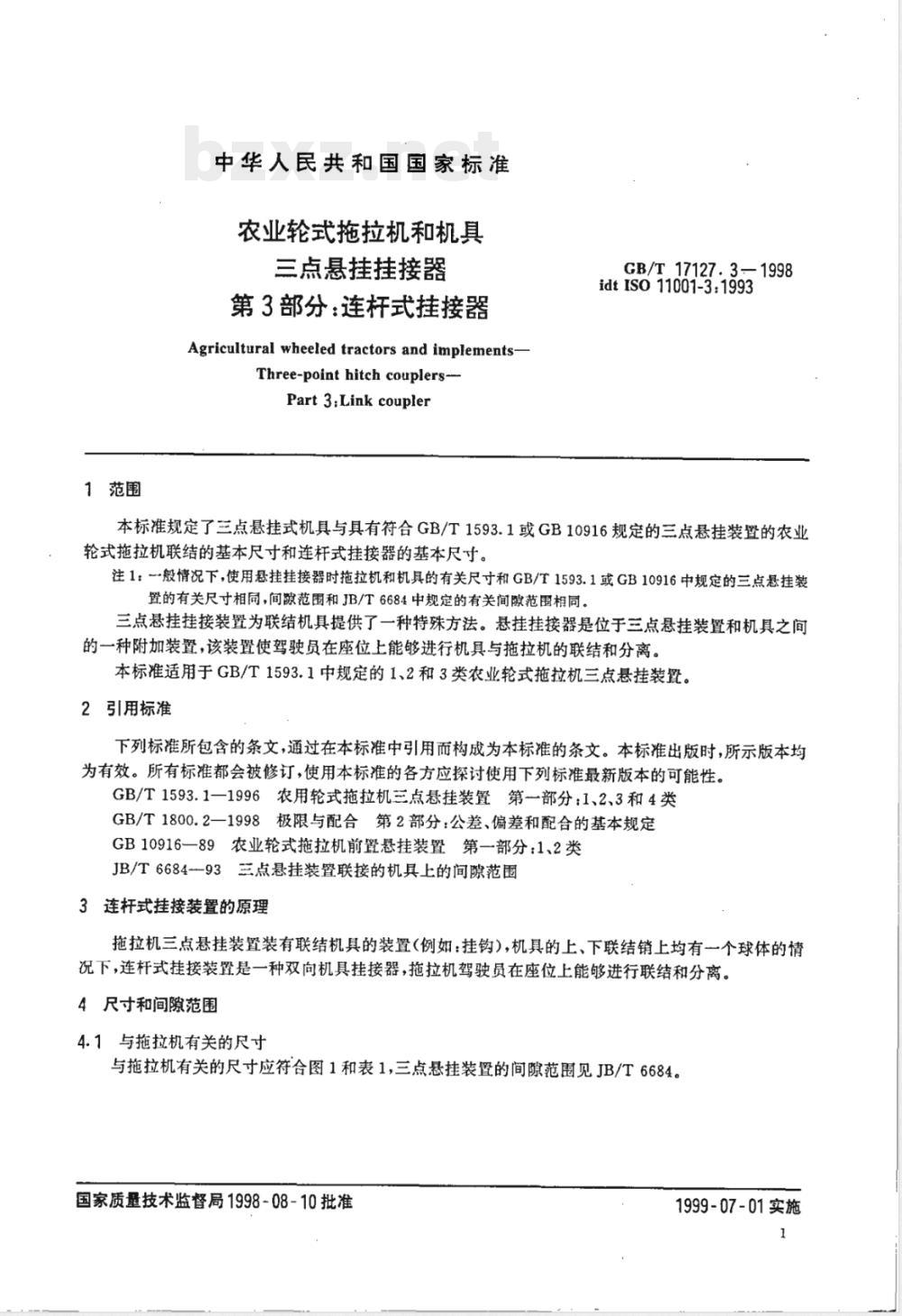

中华人民共和国国家标准
农业轮式拖拉机和机具
三点悬挂挂接器
第3部分：连杆式挂接器
Agricultural wheeled tractors and implements-Three-point hitch couplers
Part 3:Link coupler
GB/T17127.3—1998
idtISO11001-3:1993
本标准规定了三点悬挂式机具与具有符合GB/T1593.1或GB10916规定的三点悬挂装暨的农业轮式拖拉机联结的基本尺寸和连杆式挂接器的基本尺寸。注1：一般情况下，使用悬挂挂接器时拖拉机和机具的有关尺寸和GB/T1593.1或GB10916中规定的三点悬挂装置的有关尺寸相同，间隙范围和JB/T6684中规定的有关间隙范围相同。三点悬挂挂接装置为联结机具提供了一种特殊方法。悬挂挂接器是位于三点悬挂装置和机具之间的一种附加装置，该装置使驾驶员在座位上能够进行机具与拖拉机的联结和分离。本标准适用于GB/T1593.1中规定的1、2和3类农业轮式拖拉机三点悬挂装置。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1593.1一1996农用轮式拖拉机三点悬挂装置第一部分：1、2、3和4类GB/T1800.2一1998极限与配合第2部分：公差、偏差和配合的基本规定GB10916一89农业轮式拖拉机前置悬挂装置第一部分：1、2类JB/T6684一93三点悬挂装暨联接的机具上的间隙范围3连杆式挂接装置的原理
拖拉机三点悬挂装置装有联结机具的装置（例如：挂钩），机具的上、下联结销上均有一个球体的情况下，连杆式挂接装置是一种双向机具挂接器，拖拉机驾驶员在座位上能够进行联结和分离。4尺寸和间隙范围
4.1与拖拉机有关的尺寸
与拖拉机有关的尺寸应符合图1和表1，三点悬挂装置的间隙范围见JB/T6684。国家质量技术监督局1998-08-10批准1999-07-01实施
1）见GB/T1800.2。
GB/T17127.3—1998

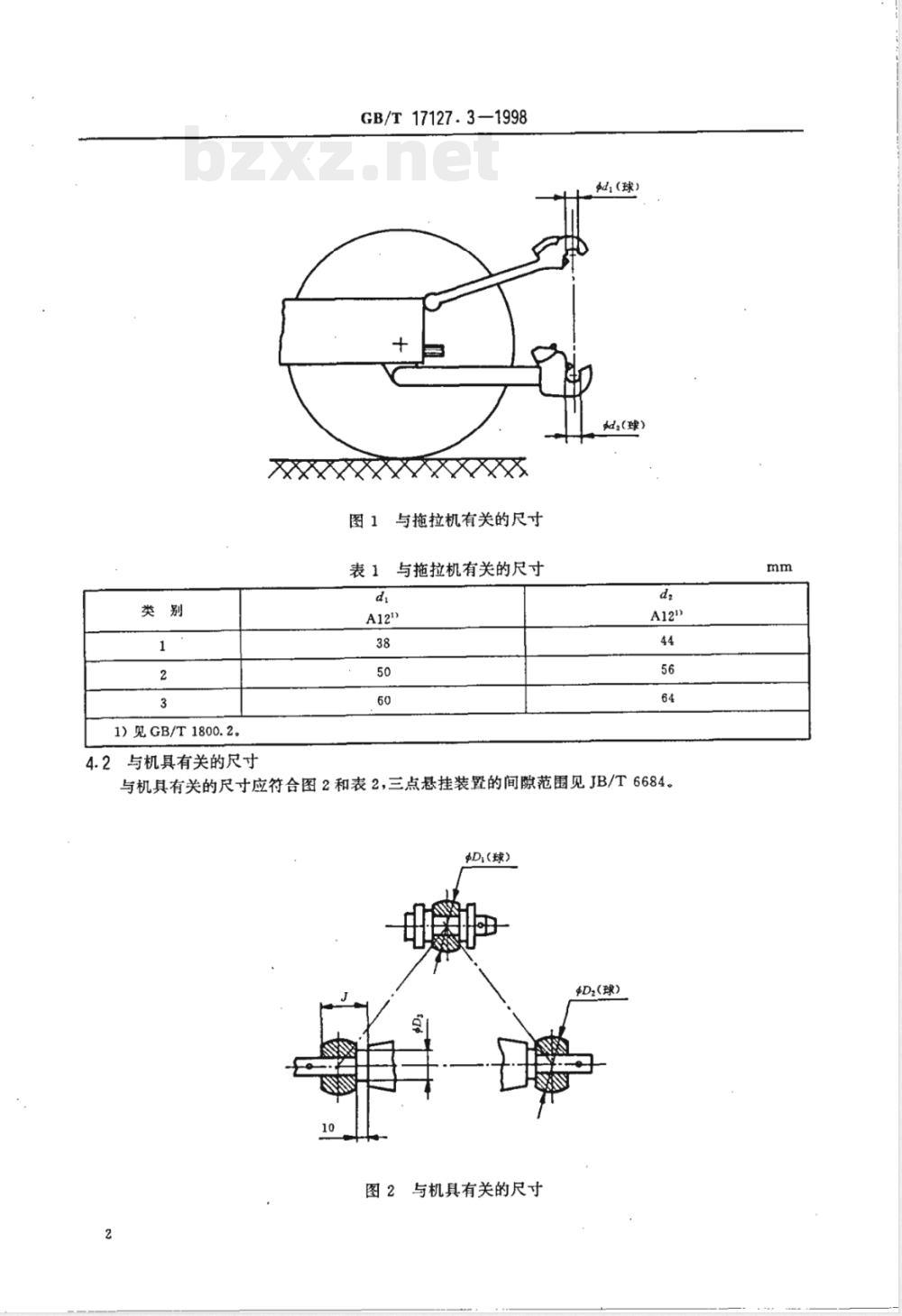

图1与拖拉机有关的尺寸
表1与拖拉机有关的尺寸
d（球）
dd（球）
与机具有关的尺寸
与机具有关的尺寸应符合图2和表2，三点悬挂装置的间隙范围见JB/T6684D(球）
$D2(球）
图2与机具有关的尺寸
1)见 GB/T 1800. 2。
锁定装罩
GB/T17127.3--1998
表2与机具有关的尺寸
上、下悬挂点上均应设置可靠的锁定装置，以防止机具意外分离。J
见GB/T1593.1
