GB/T 172101998
本标准等同采用IEC1020-2-1：1991《电子设备用机电开关第2部分：旋转开关分规范第一篇空白详细规范》。
在机电开关系列标准中，本标准的上层标准为等同采用IEC1020-1和IEC1020-2的GB/T9536—1995《电子设备用机电开关第1部分：总规范》和GB/T17209—1998《电子设备用机电开关第2部分：旋转开关分规范》。空白详细规范等同采用IEC1020-2-1，然后与总规范和分规范一起，供起草相应的详细规范用，就可以使我国旋转开关产品详细规范的格式和内容与IEC标准的有关要求--致。这样，就便于在IECQ内进行旋转开关产品的质量评定工作，从而适应国际贸易、技术和经济交流的需要。
本标由中华人民共和国电子工业部提出。本标准由全国电子设备用机电元件标准化技术委员会归口。本标准起草单位：电子工业部标准化研究所。本标准主要起草人：蒋永南、长福、张兴华、王玉堂。145
GB/T17210—-1998
IEC 前言
1）IEC(国际电工委员会)在技术问题上的正式决议或协议，是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。2）这些决议或协议，以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可3）为了促进国际上的统一，IEC希望各国家委员会在本国条件许可的情况下，采用IEC标准的文本作为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能在国家标准中指明。4）IEC未制定使用认可标志的任何程序，当宣称某一产品符合相应的IEC标准时，IEC概不负责。国际标准IEC1020-2的本篇由IEC第48技术委员会（电子设备用机电元件）的第48分技术委员会(开关)制定。
本篇文本以下列文件为依据：
六个月法
48C(C. 0. )91
表决报告
48C(C.0.)104
表决批准本篇的详细资料可在上表列出的表决报告中查阅。本标准封面上的编号，是IEC电子元器件质量评定体系（IECQ）的规范编号。146

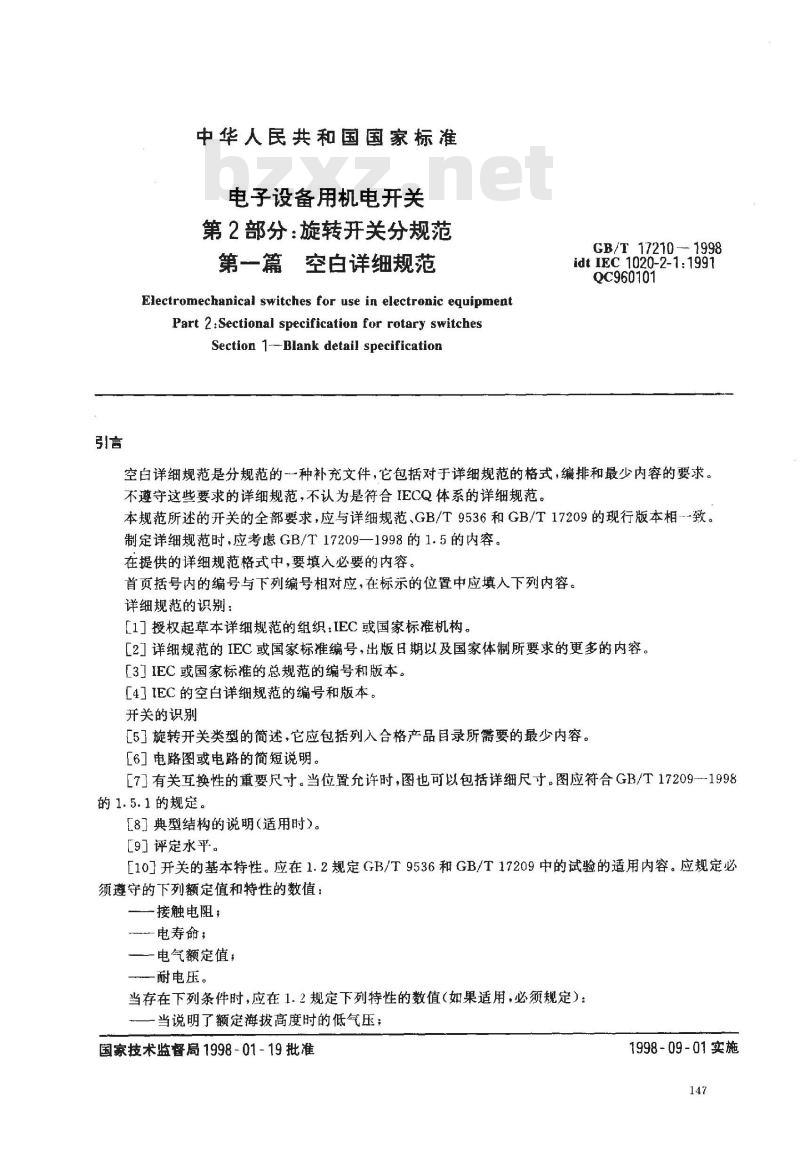

中华人民共和国国家标准
电子设备用机电开关
第2部分：旋转开关分规范
第一篇 空白详细规范
Electromechanical switches for use in electronic equipmentPart 2 : Sectional specification for rotary switchesSection 1--Blank detail specificationGB/T 17210 - 1998
idt IEC 1020-2-1:1991
QC960101
空白详细规范是分规范的一种补充文件，它包括对于详细规范的格式，编排和最少内容的要求。不遵守这些要求的详细规范，不认为是符合IECQ体系的详细规范。本规范所述的开关的全部要求，应与详细规范、GB/T9536和GB/T17209的现行版本相-致。制定详细规范时，应考虑GB/T17209—1998的1.5的内容。在提供的详细规范格式中，要填入必要的内容。首页括号内的编号与下列编号相对应，在标示的位置中应填人下列内容。详细规范的识别：
[1]授权起草本详细规范的组织：IEC或国家标准机构。[2]详细规范的IEC或国家标准编号，出版日期以及国家体制所要求的更多的内容。[31IEC或国家标推的总规范的编号和版本。［4]IEC的空白详细规范的编号和版本。开关的识别
[5］旋转开关类型的简述，它应包括列入合格产品目录所需要的最少内容。［6］电路图或电路的简短说明。[7］有关互换性的重要尺寸。当位置允许时，图也可以包括详细尺寸。图应符合GB/T17209-1998的1.5.1的规定。
[8］典型结构的说明（适用时）。[9］评定水平。
[10]开关的基本特性。应在1.2规定GB/T9536和GB/T17209中的试验的适用内容。应规定必须遵守的下列额定值和特性的数值：接触电阻；
电寿命；
电气额定值：
耐电压。
当存在下列条件时，应在1.2规定下列特性的数值（如果适用，必须规定）：当说明了额定海拔高度时的低气压；国家技术监督局1998-01-19批准1998-09-01实施
GB/T 17210-- 1998
一当说明了逻辑电平额定值时的逻辑电平寿命；当说明了低电平额定值时的低电平寿命；当说明了止端时的止端强度；
当说明了面板密封时的面板密封类型；驱动件强度；
引出端强度，
当说明了引出端可焊时的可焊性；当说明了引出端可焊时的耐焊接热。148
总规范编号
GB/T 17210—1998
按GB/T9536-1995进行质量评定的电子元器件
外形图
最大外形尺寸
（角投影）
1全部尺寸要求见图
2尺寸以mm为单位
（精确到1位小数）
详细尺寸见
在规定的尺寸范围内，形状可以选择。4
详细规范编号
空白详细规范编号
产品说明
结构说明
评定水平
按本规范鉴定合格的元器件的有效数据在合格产品目录中给出[2]
［10]
般数据
1.1尺寸
GB/T 17210- 1998
（见引言中[7]。为了方便，某些数据可以用表格列出）。1.2额定值和特性
1.2.1电气额定值
逻辑电平
低电平
1.2.2环境额定值
气候类别
低气压
温度快速变化
1.2.3机械特性
功能动作
在清洗溶剂中浸渍
操作特性
转换力矩
面板密封
驱动件强度
安装轴套强度
引出端强度
可焊性
1.2.4电气特性
触点回跳
触点抖动
接触电阻(填入类型)
电过负载bzxz.net
电寿命（填入试验类型）
逻辑电平寿命
一低电平寿命
V，A（填入数值）
（填人“5V、10mA”或\不适用\）（填人\30mV、10mA”或“不适用\）/_/_（按IEC68-1填入数值）
（填人试验电压和气压的数值或“不适用”）（填入“适用\或“不适用”）（填入试验持续时间或“不适用”）（填入加速度（一g)和持续时间或“不适用”）（填入加速度和频率范围或“不适用”）（填入力矩值（或力的数值）或“不适用”）（如果适用，填入特定的电路和制动特性或“不适用”）（填人“适用”或“不适用”）(填入最大值）
（填入力矩值）
（填入按GB/T9536—1995的4.14规定的密封类型或*不适用\）（填入力或力矩的数值）
（填入力矩值或“不适用”）
（如果适用，填入“22.5\或*45°”）（填入按GB/T9536—1995的4.13规定的试验类型或“不适用\）（填入最大值或“不适用”）
（填入最长持续时间或“不适用”）（填入“适用”或“不适用”）（填入
Qmax或“不适用”）
（填人“适用”或“不适用”）（填人动作循环次数或其他要求的任何试验细则）（填入动作循环次数或“不适用”）(填人动作循环次数或“不适用”)机械寿命（填入试验类型）（填入动作循环次数或“不适用”）绝缘电阻
耐电压
1.3IEC开关型号命名
（填入最小电阻或“不适用”）（填入试验电压数值）
本详细规范适用的开关，应按所示顺序，用下列内容表示：150
a）本详细规范的IEC标准编号；b）（按要求填人和说明附加的规格）IEC型号命名的示例：
1020-2-×（填入规格代号）
1.4标志
GB/T 17210 — 1998
规格说明
本规范的IEC标准编号
开关和包装的标志应符合GB/T95361995的2.5的要求。（填入在开关上和包装上的标志细节，应包括任何专用标志要求）
1.5订货资料
本规范包括的开关的订货单，至少应包括下列内容：a）适用的元件号（按1.3）；
b）详细规范的编号（包括版次号）；c）当要求放行批证明记录时，指明“要求证明记录”。1.6放行批证明记录
填入GB/T9536—1995的3.5.1所要求的内容。1.7附加内容（不用于检验）
1.7.1安全考虑
使用者应就适用于设备的任何安全要求，考虑开关的适用性，1.8对总规范和(或)分规范的规定补充的提高的严格度或要求注：仅在必要时，应规定补充或提高的要求。1.9通用性
2检验要求
2.1结构类似元件
填入所包括类型的结构类似原则。2.2预处理
2.3鉴定批准检验
鉴定批准检验要求应按GB/T17209—1998的表1规定，其所有细节和要求应从详细规范的表1和表2查取。
2.4质量一致性检验
质量一致性检验按逐批检验的表1和周期检验的表2规定。外观检查中，对轻、重不合格品的定义应符合下述规定(填入对不合格品的说明）。2.5抽样程序细则
表1逐批检验试验一览表
条号和试验项目
(见注1)
A组（非破坏性的）
4.3.1外观检查
4.4.2接触电阻（见注3）
4.3.5功能动作
4.4.4绝缘电阻
D或ND
评定水平
条号和试验项目
（见注1）
4.5.1耐压
4.3.6操作特性
GB/T 17210— 1998
表1(完）
D或ND
评定水平
1试验和性能要求的条号参见GB/T9536和机电开关系列标准的本部分规定的补充要求。2在本表中
D-一破坏性的;
ND——非破坏性的;
IL检查水平
一可接收质量水平。
3适用的试验方法应由详细规范规定。表2周期检验试验一览表
条号和试验项目
（见注1）
B组（破坏性的）
4.13可焊性（见注3）
C组(破坏性的）
4.10电寿命（见注3）
4.6.1温升
4.4.2接触电阻（见注3）
4.4.4绝缘电阻
4.5.1耐压
4.3.6操作特性
4.14面板密封（见注3)
4.15罩壳密封（见注3）
D 组(破坏性的)
MA或WS
试验条件
(见注1)
次循环
一负载
样本大小和接收判据
性能要求
（见注1）
粘结/脱开
每_次循环
（按GB/T17209-—1998的表1重新鉴定）R<_mn
R≥_MQ
漏电流≤uA
在极限范围内
无水进入
漏泄率
试验和性能要求的条号参见GB/T9536和机电开关系列标准的本部分规定的补充要求。在组内，所有样品应经受所要求的试验，并且所有试验应按所示顺序进行。2
3适用的试验方法应由详细规范规定。4在本表中：
一试验是强制性的，
MA—一如果开关设计适用，试验是强制性的；WS-—当详细规范规定时，试验是强制性的；n-——样本大小,
td——试验接收判据（每项试验允许的不合格品数）C-—组的接收判据(每组允许的不合格品数)；力——周期,以月为单位；
NA一-不适用。
5当详细规范包括补充试验时，可以增加补充试验组。152
