本标准规定了公称压力PN为2.0及5.0MPa的管端翻边带颈松套球墨铸铁管法兰的型式和尺寸。 GB/T 17241.5-1998 管端翻边 带颈松套铸铁管法兰 GB/T17241.5-1998 标准下载解压密码：www.bzxz.net

GB/T17241.5—1998

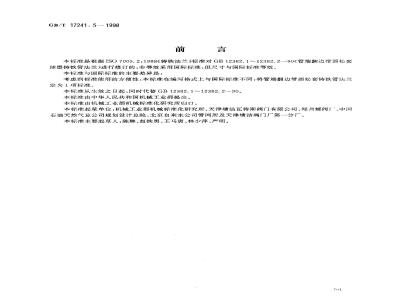

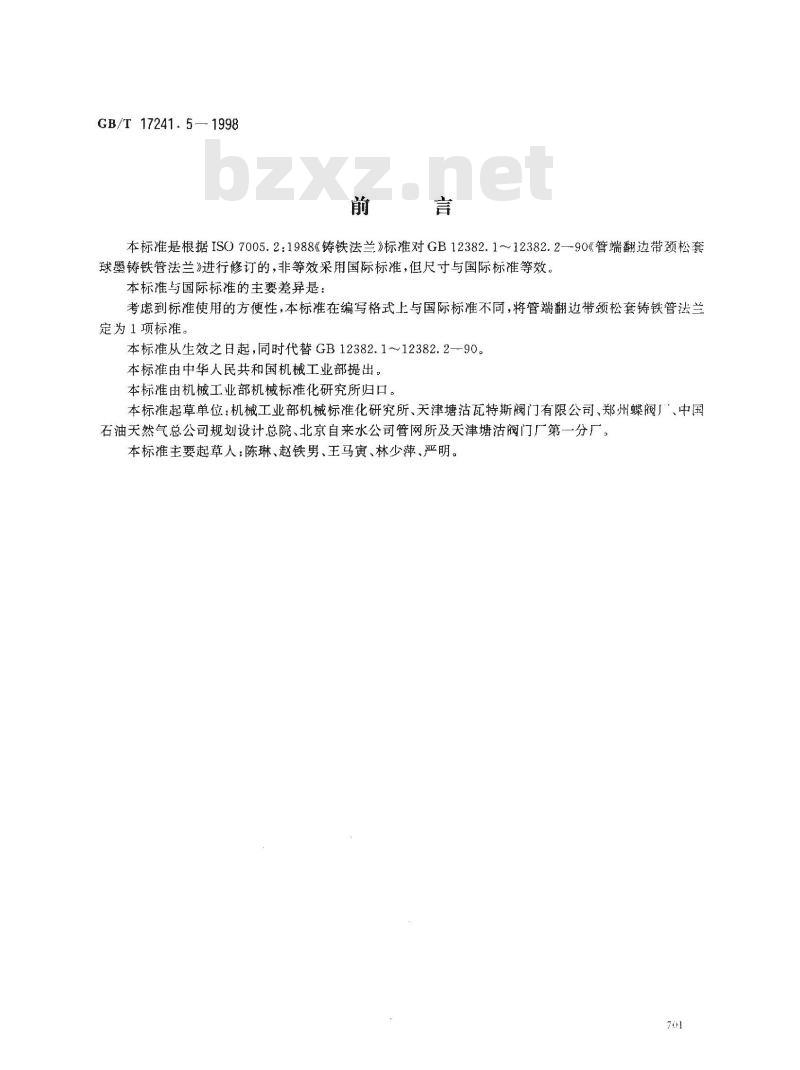

本标准是根据ISO7005.2:1988《铸铁法兰》标准对GB12382.1~12382.2—90《管端翻边带颈松套球墨铸铁管法兰》进行修订的，非等效采用国际标准，但尺寸与国际标准等效。本标准与国际标准的主要差异是：考虑到标准使用的方便性，本标准在编写格式上与国际标准不同，将管端翻边带颈松套铸铁管法兰定为1项标准
本标准从生效之日起，同时代替GB12382.1～12382.2--90。本标准由中华人民共和国机械工业部提出。本标准由机械工业部机械标准化研究所归口。本标准起草单位：机械工业部机械标准化研究所、天津塘沽瓦特斯阀门有限公司、郑州蝶阀厂、中国石油天然气总公司规划设计总院、北京自来水公司管网所及天津塘沽阀门厂第一分厂。本标淮主要起草人：陈琳、赵铁男、王马寅、林少萍、严明。701
GB/T 17241. 5
ISO前言

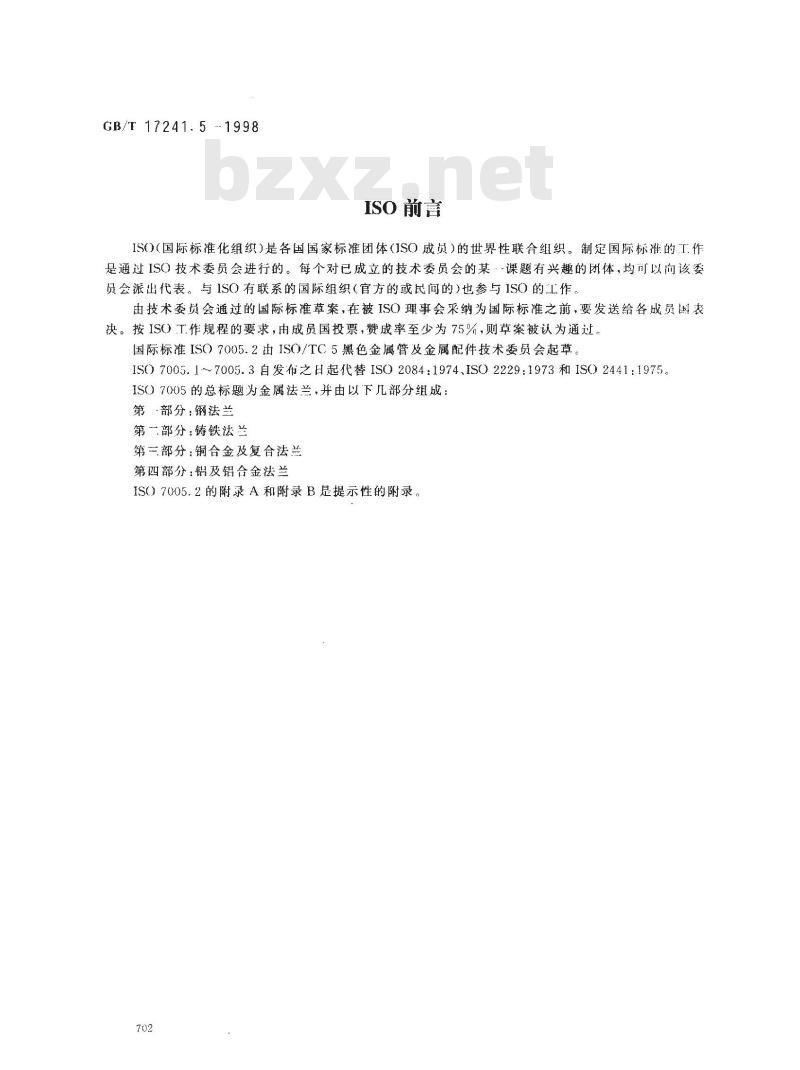

ISO（国际标准化组织）是各国国家标准团体（JSO成员）的世界性联合组织。制定国际标准的工.作是通过ISO技术委员会进行的。每个对已成立的技术委员会的某课题有兴趣的团体，均可以向该委员会派出代表。与ISO有联系的国际组织（官方的或民问的)也参与ISO的工作由技术委员会通过的国际标准草案，在被ISO理事会采纳为国际标准之前，要发送给各成员国表决。按ISO工作规程的要求，由成员国投票，赞成率至少为75%，则草案被认为通过国际标准ISO7005.2由ISO/TC5黑色金属管及金属配件技术委员会起草。ISO7005.1~7005.3自发布之日起代替ISO2084：1974、ISO2229：1973和ISO2441:1975。IS07005的总标题为金属法兰，并由以下几部分组成：第·部分：钢法兰
第一部分：铸铁法兰
第三部分：铜合金及复合法兰
第四部分：铝及铝合金法兰
IS07005.2的附录A和附录B是提示性的附录702

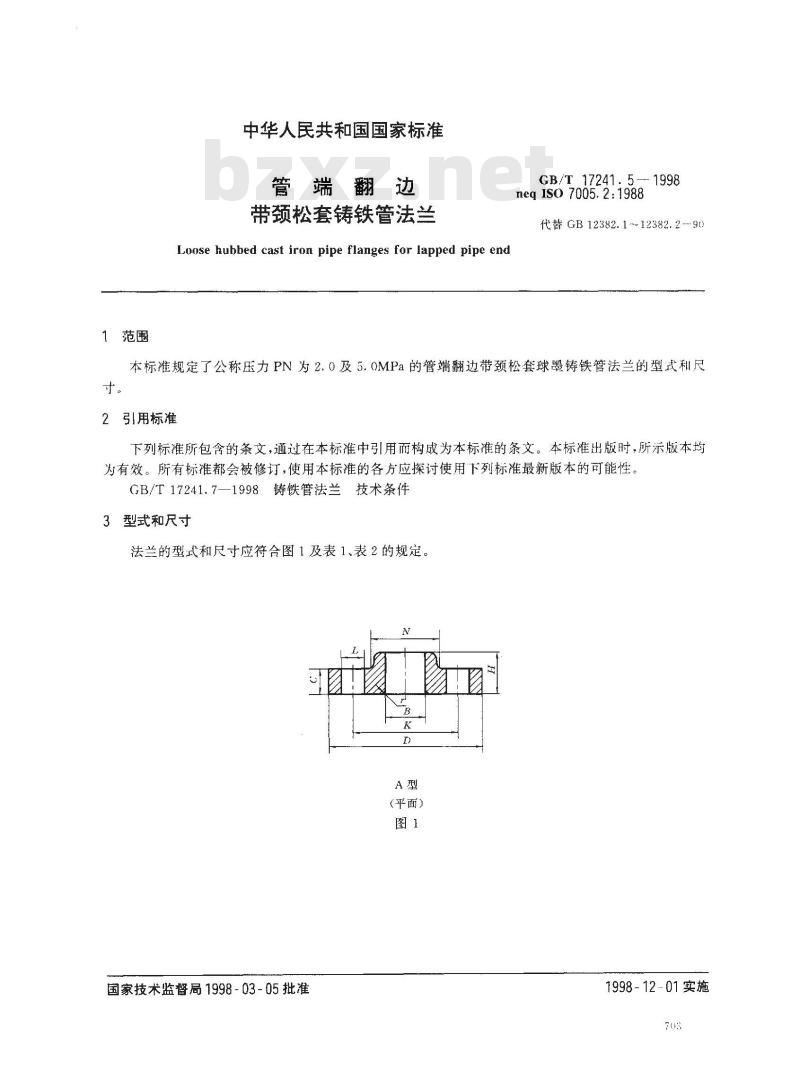

1范围
中华人民共和国国家标准
管端翻边
带颈松套铸铁管法兰
Loosehubbed castiron pipeflanges for lappedpipeendGB/T 17241. 5— 1998
neq Iso 7005.2:1988
代替GB12382.1~12382.2--90
本标准规定了公称压力PN为2.0及5.OMPa的管端翻边带颈松套球墨铸铁管法兰的型式利尺寸。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17241.7—1998铸铁管法兰技术条件3型式和尺寸
法兰的型式和尺寸应符合图1及表1、表2的规定。K
(平面）
国家技术监督局1998-03-05批准1998-12-01实施
公称通径
法兰外径
GB/T17241.5---1998

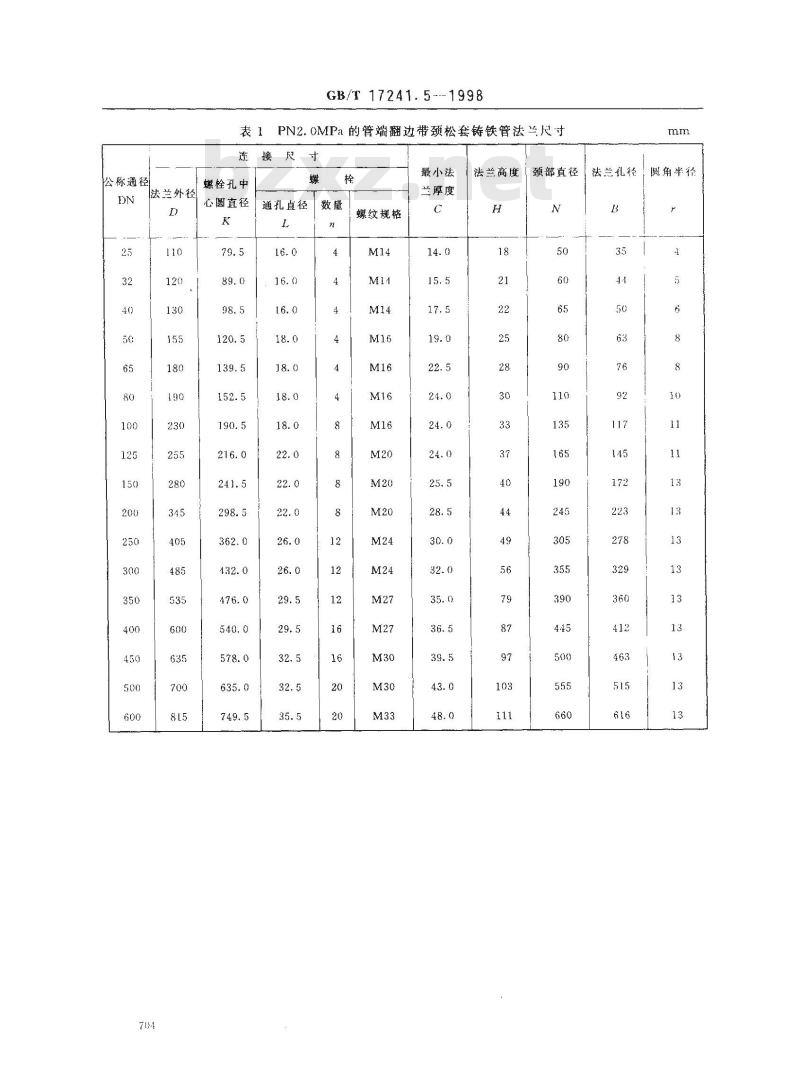

表1PN2.OMPa的管端翻边带颈松套铸铁管法兰尺寸接尺
螺栓孔中
心圆直径
通孔直径
螺纹规格
最小法
兰厚度
法兰高度
一颈部直径
圆角半径
法兰孔径
公称通径此内容来自标准下载网
法兰外径
4技术要求
GB/T17241.5--1998

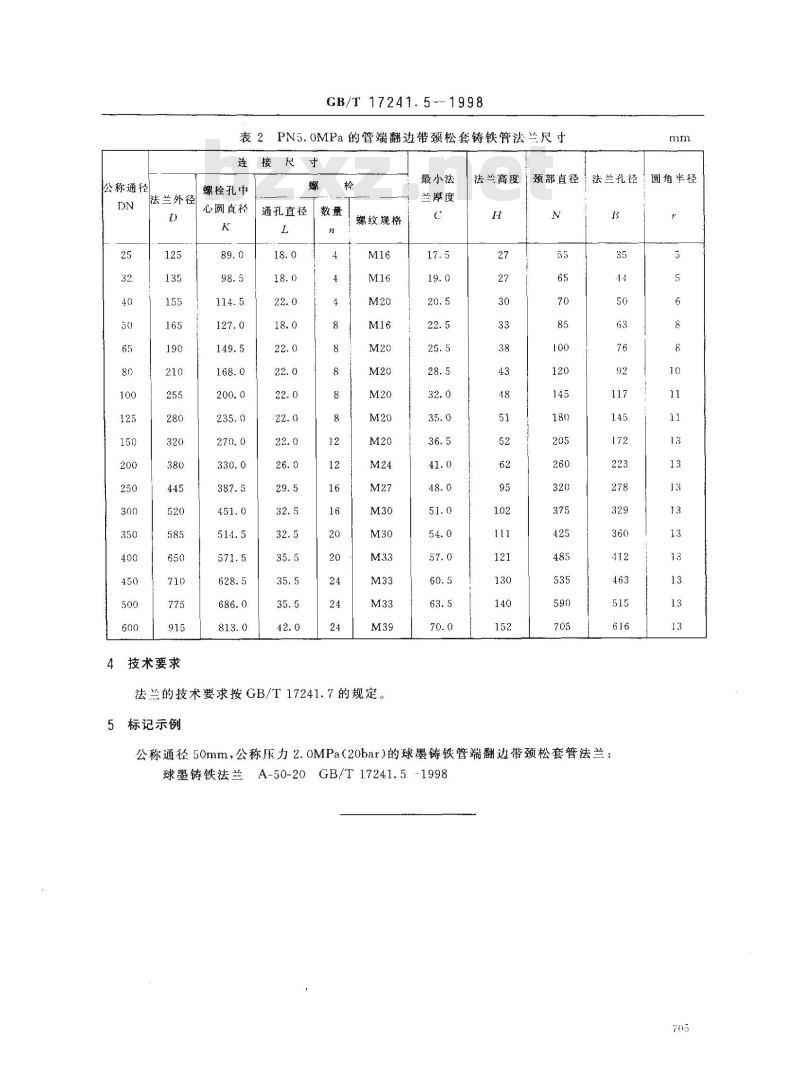

表2PN5.OMPa的管端翻边带颈松套铸铁管法兰尺寸连接尺寸
螺栓孔中
心圆首径
通孔直径
螺纹规格
法兰的技术要求按GB/T17241.7的规定。5标记示例
最小法
法兰高度颈部直径
法兰孔径
圆角半径
兰摩度
公称通径50mm，公称压力2.OMPa（20bar)的球墨铸铁管端翻边带颈松套管法兰：球墨铸铁法兰A-50-20GB/T17241.519985
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
