GB/T 17248.3-1999
标准分类号
标准ICS号:计量学和测量、物理现象>>声学和声学测量>>17.140.20机器和设备的噪声
中标分类号:综合>>计量>>A59声学计量
出版信息
出版社:中国标准出版社
页数:平装16开, 页数:19, 字数:30千字
标准价格:13.0 元
相关单位信息
首发日期:1999-03-08
复审日期:2004-10-14
起草单位:中国船舶工业总公司第七研究院
归口单位:全国声学标准化技术委员会
发布部门:国家质量技术监督局
主管部门:中国科学院
标准简介
本标准规定了半混响场中测量机器和设备附近工作位置和其他指定位置发射声压级的方法。发射声压级用A计权测量,若需要可测量C计权峰值。 GB/T 17248.3-1999 声学 机器和设备发射的噪声 工作位置和其他指定位置发射声压级的测量 现场简易法 GB/T17248.3-1999 标准下载解压密码:www.bzxz.net
本标准规定了半混响场中测量机器和设备附近工作位置和其他指定位置发射声压级的方法。发射声压级用A计权测量,若需要可测量C计权峰值。
标准内容

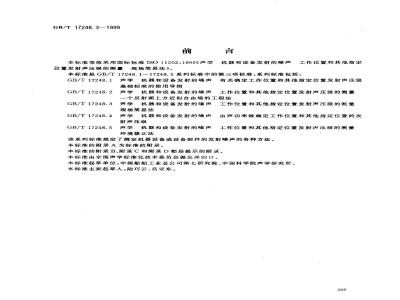

GB/T17248.3—1999
本标准等效采用国际标准ISO11202:1995《声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量现场简易法》。本标准是GB/T17248.1~17248.5系列标准中的第三项标准,系列标准包括:GB/T17248.1声学机器和设备发射的噪声有关确定工作位置和其他指定位置发射声压级基础标准的使用导则
GB/T17248.2
声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量一个反射面上方近似自由场的工程法GB/T17248.3声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量现场简易法
GB/T17248.4声学机器和设备发射的噪声日由声功率级确定工作位置和其他指定位置的发射声压级
GB/T17248.5声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量环境修正法
该系列标准规定了测定机器设备或设备部件的发射噪声的各种方法。本标准的附录A为标准的附录。
本标准的附录 B、附录 C 和附录 D都是提示的附录。本标准由全国声学标准化技术委员会提出并归口。本标准起草单位:中国船舶工业总公司第七研究院、中国科学院声学研究所。本标主要起草人:陆巧云、吕亚东。369
GB/T17248.31999
ISO前言
国际标准化组织(ISO)是由各国标准化委员会(ISO戒员国)组成的世界范围联合组织。国际标准的制定工作通常由ISO技术委员会来完成。每个成员国在对某技术委员会所确定的某项标准感兴趣时,有权参加该技术委员会。与ISO有联系的政府和非政府国际性组织也可参加该项工作。国际标准化组织(ISO)与国际电工委员会(IEC)在电工标准化的各个方面均保持密切合作。各技术委员会采纳的国际标准草案应分发给各成员国进行投票表决,国际标准草案至少需要75%的成员国投票赞同,才能作为国际标准出版发行。国际标准ISO11202:1995由ISO/TC43声学技术委员会SC1噪声分会起草。本标准的附录 A为标准的附录,本标准的附录B、附录C 和附录 D为提示性的,仅供参考。370
GB/T17248.3—1999
本标准规定了一个在机器或设备附近工作位置和其他指定位置上测量发射声压级的一种方法。本标准规定的方法除了下列情况外,与GB/T17248.2(工程法)中规定的方法一致:a)充许现场测量,
b)规定了一种确定的局部环境修正值的简化方法,所得结果近似于一个反射面上方近似自由场中获得的结果。由该修正可得到指定位置(包括工作位置)的发射声压级,其结果的准确度等级为简易级。本标准是GB/T17248.1~17248.5系列标准中的一项标准,该系列标准规定了测定机器设备或设备部件的噪声发射的各种方法。对于如何选择测定机器设备发射声压级的具体方法,GB/T17248.1给出了指导性原则,并给出了测定声功率级各种方法的标准细节。371
中华人民共和国国家标准
机器和设备发射的噪声
工作位置和其他指定位置发射声压级的测量现场简易法
Acoustics--Noise emitted by machinery and equipment-Measurement of emission sound pressure levels at a work stationand at other specified positions--Survey method in situ1范围
1.1概述
GB/T 17248.3—1999
eqvISO11202:1995
本标准规定了半混响场中测量机器和设备附近工作位置和其他指定位置发射声压级的方法。发射声压级用A计权测量,若需要可测量C计权峰值。注1:本标准及相关标准内容概括于GB/T17248.1的表1。为使机器设备安放的平面以外的反射表面的其他声反射影响减到最小,给出确定局部环境修正值的方法。该修正值以测试房间的吸声量(等效吸声面积)为基础。工作位置可以位于声源工作的室内空地上,或与声源固定相连的操作室内,或远离声源的封闭空间内。有人看管或无人看管机器附近可以有一个或多个指定位置,这些位置可作为旁观者位置。本标准规定了对测试环境和仪器精度(简易级)的要求。对于被测机器的安装和运行,以及工作位置和其他指定位置传声器放置位置的选择都给出了具体说明。测量目的在于:在规定的环境条件和统一的安装、运行条件下,对给定系列、不同机器设备机组的性能进行比较。所得数据也可用于如GB/T14574所规定的发射声压级噪声标牌标注和校验。注2:在与特定机器相关的任一给定位置和给定安装、运行条件下,根据本标准方法所测定的发射声压级,一般要小于样机器在典型工作间中直接测量得到的声压级,这是由于混响和其他机器的影响所致。关于工作间内单独运行的台机器附近声压级的计算方法参见ISO/TR11690-3。一般二者相差1~5dB,个别情况下差别更大。
1.2噪声与噪声源类型
本标准规定的方法适用于所有类型的机器,包括可移动和固定的,室内或室外使用的机器。本方法适用于各种尺寸大小的机器和GB/T14259与ISO12001定义的所有类型噪声。1.3测试环境
本测量方法适用于具有一个或多个反射平面的符合规定要求的室内或室外环境。1.4指定位置
本标准适用于需测量发射声压级的工作位置和其他指定位置。可进行测量的某些位置举例如下:a)被测机器附近的工作位置,许多工业机器和家用电器即属这种情况;b)操作室内的工作位置,该操作室是被测机器的有机组成部分。许多载重车和土方机械即属这种国家质量技术监督局1999-03-08批准372
7999-09-01实施
情况;
GB/T 17248. 3—1999
c)部分或全部封闭的空间内(或屏障后)的工作位置,该封闭空间属于制造商提供的机器设备整体的一部分;
d)被测机器部分或全部封闭的工作位置,些大型工业机器中会遇到这种情况;e)不负责操作机器的旁观者位置;f)其他指定位置,不一定是工作位置或旁观者位置;工作位置也可位于沿操作者移动的指定路径1.5测量不确定度
给出工作位置发射声压级再现性标准偏差的广泛适用值是不可能的,在本标准第4章中给出了指导性阐述。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3102.7—1993声学的量和单位(eqvISO31:1992)GB/T3222—1994声学环境噪声测量方法(neqISO1996-1:1982)GB/T3767-1996声学声压法测定噪声源声功率级反射面上方近似自由场的工程法(eqvISO 3744 :1994)
GB/T3768—1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(eqv ISO 3746:1995)
GB/T 3785—-1983
3声级计的电、声性能及测试方法声学名词术语
GB/T 3947-1996
GB/T 14259--1993
声学关于空气噪声的测量及其对人影响的评价的标准的指南(neg ISO2204:1979)
声学机器和设备的噪声标牌(negISO4871:1984)GB/T.14574--1993
GB/T 15173—1994
声校准器(eqvIEC1014:1989)GB/T17181—1997积分平均声级计(idtIEC804:1985)GB/T17248.11)声学机器和设备发射的噪声测定工作位置和其他指定位置发射声压级基础标准的使用导则(eqvISO11200:1995)GB/T 17248.2—1999
声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量一个反射面上方近似自由场的工程法(egvISO11201:1995)GB/T17248.4—1998
声学机器和设备发射的噪声由声功率级确定工作位置和其他指定位置的发射声压级(eqvISO11203:1995)GB/T 17248. 5--1999
声学机器和设备发射的噪声工作位置和其他指定位发射声压级的测量环境修正法(eqvISO11204:1995)ISO 4871:1996声学—
一机器和设备噪声发射值的标称和验证ISO7779:1988声学
计算机和商用设备发射空气声的测量ISO/TR11690-3:1997声学——安装机器的低噪声工作场所设计推荐措施第3部分:工作间的声传播和噪声预测ISO 12001:1996 月
1)本标准即将发布。
机器和设备发射的噪声
-噪声测试规程的起草及其提出的准则373
3定义
GB/T17248.3-1999
本标准采用以下定义。其他声学术语、量和单位按GB/T3947和GB/T3102.7的规定。3.1 发射 emission
由确定声源(被测机器)辐射出空气声。注3:噪声发射表征量可以列入产品标牌或产品说明书。基本的噪声发射表征量是声源声功率级和声源附近工作位量和其他指定位置(若有的话)的发射声压级。3.2发射声压(p) emission sound pressure在一个反射平面上,按规定的安装和运行条件工作的声源附近指定位置的声压。它不包括背景噪声以及本测试方法所允许的反射面以外其他声反射的影响,单位Pa。3.3发射声压级(L,)emission sound pressure level发射声压平方p2(t)与基准声压平方p之比的以 10为底的对数乘以10。采用 GB/T 3785规定的时间计权和频率计权进行测量,单位dB。基准声压为20μPa。p2(t)表示声压有效值平方随时间变化。注 4:例如;F 时间计权的最大 A 计权发射声压级 LrAFmC 计权峰值发射声压级 LsC.pek。发射声压级应在规定的位置上测定,其位置应符合机器系列的测试规程;若没有相应测试规程,所用方法应符合GB/T17248系列标准的规定。3.3.1时间平均发射声压级(Lpgr)time-averaged emission sound pressure level测量时间T内,一个随时间变化的噪声信号的均方声压等于同一时间内的连续稳态声的声压平方,则连续稳态声的发声声压级即为时间平均发射声压级,单位dB。以式(1)表示:1r p()dt
Lrar = 10lg 。p
A计权时间平均发射声压级表示为 LpAeT,可简写为LpA。其测量仪器应符合GB/T 17181标准的要求。
注 5:一般情况下,由于时间平均发射声压级必须在一定的测量时间内测定,所以下标 eq 和 T 可省略,注6:式(1)与GB/T3222标准中定义的环境噪声表征量\等效(连续)声压级”的表达式相同。但本标准定义的发射量用以表征被测机器的噪声发射,并假定采用标准的测量和运行条件以及限定的声学环境进行测量。3.3. 2 蜂值发射声压级( Lppe) peak emission sound pressure level在一个运行周期内所测得的发射声压级最大瞬态值,单位dB。3. 3. 3 单--事件发射声压级(Lp,1) single-event emission sound pressure level单一孤立声学事件,在规定的测量时间T内(以T。=1s,对T进行归一化)的时间积分发射声压级,单位dB。以式(2)表示:
Lpl =10lg ]。p
= Lmar + 10lg T。
注7:上式与类似的环境噪声描述量“暴露声级”的表达式相同。但本标准定义的发射量用以表征噪声源的特性,并假定采用限定的声学环境进行测量。3.4脉冲噪声指数(脉冲性)impulsive noise index(impulsiveness)该指标用以表征声源发射噪声的脉冲特性(见附录C),单位dB。3.5一个反射面上方的自由场free field over a reflecting plane被测机器所处的无限大、坚硬平面上方半空间内,各向同性均匀媒质中的声场。3.6工作位置,操作者位置work station,operator'sposition被测机器附近,为操作者指定的位置。3.7操作者operator
GB/T 17248.3—1999
被测机器附近,从事与机器有关工作任务的人员。3.8指定位置specified position与机器有关的位置,包括但不限于操作者位置。该位置可以是单一固定点,或某一路径上若干点,或离机器规定距离的表面上的若干点。若有相关测试规程,则在其中表述。注8:工作位置附近或无人管的机器附近的指定位置可被当作“旁观者位置”。3.9 运行时段 operational period被测机器完成某一指定过程的时间间隔(如:洗碗机完成洗涤或漂清或烘干所需的时间)。3.10 运行周期 operational cycle被测机器完成一个工作循环所需时间,其中各个运行时段按规定序列出现,每个运行时段都与一个特定过程相联系,而该特定过程在一个运行周期中可能只出现一次,也可能重复多次(如:洗碗机从洗涤到藻清再到烘于的过程)。
3. 11 测量时间 measurement time interval运行时段或运行周期的一部分或几倍。在这段时间内,测定发射声压级或得到最大发射声压级。3. 12时间历程time history
在运行周期的一个或多个运行时段中,得到作为时间函数的发射声压级的连续记录。3.13背景噪声background noise被测机器以外的所有声源的噪声。注9:背景噪声应包括空气声、结构声和仪器电噪声。3. 14背景噪声级background noise level被测机器不工作情况下,测得的声压级,单位dB。3.15背景噪声修正值(K,)background noise correction该修正值用以表示背景噪声对被测机器指定位置发射声压级的影响,K,与频率有关,单位dB。A计权情况下的修正项K1A由A计权的测量值得到。3.16环境修正值(K)environmental indicator该修正值用以表示声反射或声吸收对表面声压级的影响,K,与题率有关,单位dB。在A计权情况下,用K2A表示(见GB/T3767、GB/T 3768)。3.17局部环境修正值(K3)local environmental correction该修正值用以表示反射声对被测机器指定位置(如:工作位置)发射声压级的影响,单位dB。K:与频率和位置有关。在A计权情况下,用K3A表示。3.18典型距离(a)typical distance从指定位置到机器最近的主要声源的距离。若机器主要声源不能确定,则选择从指定位盘到机器最近部分的距离作为a。
4测量不确定度
按照本标准规定方法测定的噪声源发射声压级的单个值,可能与测量不确定度范围内固定位置相应量的真值有所不同。发射声压级测量不确定度是由影响其结果的几个因素引起的,其中一部分与测试环境条件有关,另一部分则与试验技术有关。测量不确定度取决于再现性的标准偏差和期望得到的置信度。为了确定各个位置发射声压级再现性的标准偏差必须获得大量的测量数据,而且对于本标准所适用的许多不同类型机器设备来讲,标准偏差的变化范围可能较大,因此不可能提供广泛适用的数据资料,这里仅提供个别类型噪声源有关数据作为噪声测试规程参考。
由于测量是在环境条件不易控制的情况下实施,所以本标准规定的方法的测量准确度比GB/T17248.2规定的工程法的测量准确度低。375
GB/T 17248.3—1999
注10:本标准所给出的方法一般都低估了局部环境修正值K:的大小,并将其限于2.5dB以下。所以,用本方法得到的发射声压级常常大于由GB/T17248.2测得的发射声压级。由于局部环境修正值限于2.5dB,所以给不出本方法准确度的详细资料。假设测试是在相似声学环境中完成,对一个频率在100~10000Hz范围内其频谱是相对平坦的噪声源,再现性标准偏差不大于5dB(不包括运行和安装条件变化产生的影响)。上面给出的再现性标准偏差是最大值,但对于确定的机器系列,该值可能更小。
注11:GB/T17248.5给出另一种更加精确的确定K:的方法。对K。的要求依赖于用于确定LpA的方法。5测量仪器
包括传声器和电缆在内的仪器系统应满足GB/T3785规定的2型或2型以上声级计要求;使用积分平均声级计时,应满足GB/T17181规定的2型或2型以上积分平均声级计要求。每次测量前后,应当对传声器采用精度优于土0.3dB(GB/T15173规定的1级精度)的声校准器,以便在测试频率范围内的一个或多个频率上对整个测量系统进行校准。每年按照GB/T15173要求对声校准器校验一次。每两年应按照GB/T3785要求(使用积分平均系统,则按GB/T17181要求),对仪器系统至少校验一次。按照国家标准进行校验的最后校验日期应该记录下来。6测试环境
6.1概述
本标准适用于满足6.2限定条件和根据6.4对背景噪声进行适当修正的任何环境。6.2测试环境适用准则
测试环境的环境修正值KzA(按照GB/T3768中定义)用以表征测试环境偏离理想、自由场状况的程度,对本标准而言,环境修正值K2A不应超过 7 dB。6.3封闭的工作位置
当操作者位于一封闭操作室内,或远离被测机器的封闭空间中,由于该操作室或封闭空间是被测机器的一个完整组成部分。因此,认为该操作室或封闭空间内的声反射对发射声压级有影响,不允许进行环境修正。
噪声发射测量中,操作室或封闭空间的门、窗应按照该机器设备测量的噪声测试规程的有关规定打开或关闭。
如果机器的工作位置或旁观者位置在操作室或工作间(维修之用)内,则噪声测试规程应在被测机器操作室或工作间外面规定一个附加的“习惯”工作位置或旁观者位置。6.4背景噪声修正准则
在传声器位置,作为计权声压级或每一个测量频带内测得的背景噪声(包括传声器处的风噪声)至少应低于被测机器声级或频带声级3dB(最好能低于10dB),背景噪声修正值按式(3)给出:K, = -— 10lg(1— 10-0.14)
其中:AL是被测机器开启和关闭时指定位置测得的声压级差值,单位dB。对于本标准而言,若△L>10dB,则规定K0;若△L<3dB(即KiA>3dB),则测量无效。应该确定每一个传声器位置的K1。6.5测量中的环境条件
环境条件可能对用于测量的传声器产生不利影响。应通过适当选择传声器及其位置,避免诸如:较强的电场和磁场、强风、高温和低温、被测机器排气冲击等的影响。户外测量时,风速应小于6m/s(相当于4级风),并使用风罩。注12:IS()11202没有对风速作出具体规定,考虑到实际测量的可操作性及国家标准规定户外测量时,一般风速小376
于6m/s(见GB/T3768)。
6.6局部环境修正值下载标准就来标准下载网
GB/T 17248.3—1999
附录A给出了确定局部环境修正值K:的步骤,K:考虑反射声对指定位置发射声压级的影响。附录A给出的方法需要有关测试间声学特性方面的资料。该方法一般会低估K:的大小。A计权时,局部环境修正值K3A不应超过2.5dB。注13;若超过2.5dB的限值,则会降低结果的准确度。然而即使如此,也应记录此结果,记录该结果有利于确定指定位置的发射声压级的上限。
7测试量
在被测机器规定运行时段或运行周期中,每个规定位置上基本测试量为:A计权声压级LpA(撇号表示测量值)w—C计权峰值声压级LpC.peak
注14;对于有些应用场合,不必测量C计权峰值声压级(见ISO4871:1996第5章注19).。8待定量
为得到指定位置的发射声压级,除峰值声压级LC,pek不允许修正外,应以背景噪声修正K,和局部环境修正K。对测得的声压级进行修正。修正值K,和K3与所测得的辐射声压级的频率计权相关。对A计权:LpA L pA — KiA -- K3A
其中:有撤号表示测量值,无撇号表示发射值。对于6.3所定义的封闭空间内的指定位置,不允许进行环境修正。*+(4)
注15:如果被测机器产生孤立的单一事件噪声,可以测定指定位置上单一事件发射声压级Lp1(见3.3.3)。9被测机器的安装和运行
9.1概述
被测机器的安装和运行方式对指定位置发射声压级有很大影响。本章规定了有关安装和运行条件,以保证最大限度地减小因被测机器安装和运行而引起的发射噪声的变化。对于被测机器设备,如果有噪声测试规程的,则应遵照其有关规定。测定发射声压级和声功率级,应该采用相同的安装和运行条件。机器设备的噪声测试规程应该详细介绍其安装、放置和运行条件。注16:对于台面使用的设备,噪声测试规程可以不要求具备相同的安装、放置和运行条件。在测定声功率级时,该设备可以放懈在地板上。
对于大型机器,必须确定机器的部件、组件、辅助设备、动力源等的安装和运行条件。9.2声源位置
被测机器应按正常使用状况,安装在反射面一个或多个位暨上。被测机器应该远离任何墙壁、天花板或其他反射面。
注17:对于一些机器来讲,其典型安装条件包括:两个或多个反射面(如:推墙安装的装置)戴自由空间(如:升降机)或在一个反射面中有一个开孔(声辐射出现在垂直平面的两侧)。详细安装条件应以本标准和有关噪声测试规程为准。
9.3声源安装
许多情况下,被测机器指定位置的噪声发射与机器的支承安装条件有关。当机器具备典型安装条件时,应尽可能使用和模拟该条件。若不具备典型安装条件或这些条件不能用于测试时,要小心避免因测试使用的安装系统而引起机器辐射噪声的变化,并采取措施设法减少设备安装结构的辐射噪声。许多小型机器,尽管其本身很少辐射低频声,但由于安装方面原因,其振动能量被传递到足以有效377
GB/T 17248. 3—1999
辐射能量的大表面上,从而使更多的低频声辐射出来。如有可能,应在被测机器和其底座表面之间加入弹性支承,使其向底座的振动传输及声源的响应减至最小。这种情况下,安装基座应该具有足够高的力阻抗,防止因较大幅度振动而产生额外声辐射。然而,被测机器的典型安装环境只能是弹性安装时,应该采用弹性安装。
注18:耦合条件(如原动机和被驱动机器之间)也可能对被测声源声辐射产生明显的影响。9.3.1手持机械设备
这种机械设备应当手持悬空,以使结构声不会经由任何不属于被测机器的附件传递。若被测机器工作时需要一个支座,则该支座的结构应当很小,可看作被测机器的一部分,并在噪声测试规程(若有的话)中加以表述。
9.3.2基础支承安装和墙壁安装的机械设备这样的机械设备应当放在反射平面上(声学硬表面,如地板或墙壁)。对于一壁前安装的有基础的机械,应当将机械设备安装在声学硬墙壁前的声学硬表面上。台式机械设备应按照被测机器的噪声测试规程运行要求,将其放置在台面或支架上。台面或支架到测试间任何吸声表面的距离至少应为1.5m,这样的机械设备应放在标准测试台面中心位置。测试台的设计参见附录B。9.4辅助设备
与被测机器相连的任何电缆管道、空气管路等对测试环境应无明显的声能辐射。应尽可能将并不是被测机器的一部分,然而却是被测机器运行所必需的所有辅助设备,放在测试环境以外;如果不可能,则辅助设备应该包括在试验装置中,并且在试验报告中应对运行条件加以说明。9.5试验期间机器的运行
噪声测量期间,对于被测机器所属机器设备系列,如果有噪声测试规程,则应使用测试规程规定的运行条件。如果没有测试规程,则被测机器应尽可能在正常使用方式下运行。在这种情况下,应选择如下一种或多种运行条件:
a)规定负载和运行条件下;
b)满载条件下;
c)无负载(空载)条件下,
d)正常使用时,产生最大噪声输出对应的工作条件下,e)存细规定运行状况的模拟负载条件下,f)具备特征运行周期的条件下。在任何期望的运行条件下(如温度、湿度、装置速度等),应测定指定位置的发射声压级。事先应选择这些测试条件,并在试验中保持不变。在进行任何噪声测量之前,被测机器应处在期望设定的运行条件下。如果噪声发射也取决于其他运行参量(如:被加工材料类型或工具型号),这时,应当尽可能选择适当的参量,使之引起的声辐射变化最小并处于典型的声辐射状态。对于一些特殊测试,可以适当设定一个或多个条件,以保证同一系列机器设备的噪声发射有较高的再现性,并且对于机器设备系列来讲,其运行条件是最通用也是最典型的。这些运行条件应在专业噪声测试规程中加以规定。
如果使用模拟运行条件,应当选择那些能够得到代表被测机器正常使用条件下指定位置发射声压级的条件。
特殊情况下,几个运行条件的结果可以考虑不同时间分量,通过能量平均方法进行合成,从而得到主要运行条件下的结果(见10.1)。噪声测量期间,被测机器运行条件应在测试报告中完整表述。10测量
10.1测量时间
10.1.1概述
GB/T 17248.3—1999
测量时间的选择原则是在规定运行条件下,能够确定指定位置发射声压级和噪声发射的时间特征(若规定要求的话)。
对于给定的被测声源,测量时间由一系列子测量时间T,组成,每一个子测量时间都对应声源的一个规定运行时段。在此情况下,通常可用单一发射声压级来描述,该声压级可按式(5)对各个子测量时间的A计权发射声压级进行平均:
[T:×101pA Ta
LA = 10lg|—
式中,T———总测量时间,S;
T,-—子测量时间, ;
N-——子测量时间或运行时段的总数;LpA,T(i)——一在子测量时间T:内A计权发射声压级,dB。·(5)
对于具备一个规定运行周期的机器设备,通常有必要将测量时间扩大至连续运行周期的整数倍。测量时间只与期望得到发射声压级和声发射时间特性(若要求的话)的运行时段相关。测量时间值、可能要求的子测量时间和测量时间所包含的运行周期数目,应符合被测机器噪声测试规程(若有的话)。任何情况下,这些数值都与为确定被测机器声功率级而规定的数值相同。10.1.2稳态噪声
如果在规定运行条件下(见GB/T14259和ISO12001),指定位置的噪声发射是稳态噪声时,测量时间至少为15s。
10.1.3非稳态噪声
如果在规定运行条件下,指定位置的噪声发射是非稳态噪声时,测量时间和被测机器的运行时段应在测试结果中详细规定,并给出报告。如果有噪声测试规程,则通常在测试规程中,对测量时间和被测机器的运行时段加以规定。
10.1.4频带测量
如果进行倍频程或1/3倍频程频带测量,则对于中心频率160Hz及其以下的频带,测量观察的最短时间应为30 s,而对于中心频率200Hz及其以上的频带,测量观察的最短时间应为15s。10.2测量过程
10.2.1概述
发射声压级应在被测机器的一个典型运行时段上(见10.1)测量,并在指定位置上获取发射声压级读数。
通常,使用符合GB/T17181规定要求的积分平均声级计测量发射声压级(见第5章),若已知用时间计权特性“S”测得的声压级波动小于土1dB,则可使用符合GB/T3785规定的2型声级计。这时,声压级可以在测量观察周期内,按照时间计权特性“S”测得的最大和最小声级的平均量取值。10.2.2测量的重复性
为减少测定指定位置发射声压级的不确定性,按照被测机器噪声测试规程的规定,对机器设备重复进行多次测量是必要的。如果有噪声测试规程,则重复测量后采纳的测量值(即平均或最大值)应按测试规程的规定取值。重复测量包括如下步骤:a)若可行的话,将被测机器关闭和再次开启;b)将传声器移开和再次放置在指定位置;c)在相同环境、相同安装和运行条件下,采用相同测量仪器,并在相同的测量时间上,再次进行测量。
10.2.3脉冲噪声的测量过程
GB/T17248.3—1999
如果声发射为脉冲声(如附录C表述的),测量发射声压级时应保证仪器有足够大的动态范围,声级计应装有过载指示器。
为测量脉冲声发射(即许多峰值)的时间特性,除前面10.2.2介绍的重复测量过程外,测量时间应至少包括10次脉冲。若噪声测试规程有其他规定,则按测试规程进行。除非测量峰值,一般最后测量取为平均值。测量峰值时,应保留各个峰值中的最大值。如果噪声测试规程规定了更精确的测量过程,则采用该过程。如果被测机器产生孤立的单一事件噪声,则应测定工作位置上的单事件发射声压级Lp1(见3.3.3)。
为确定声发射是否包含脉冲分量,则可采用附录C给出的一种测量方法。11传声器位置
11.1概述
具体测量位置可以从11.2、11.3、11.4或11.5介绍的各种位置中选择。传声器的定向应该使声入射方向与制造厂规定的传声器参考轴方向(分别满足GB/T3785或GB/T17181的要求)一致。如果可能的话,测量发射声压级时机器旁边应无人在场,传声器指向主要声源。
如果操作者在场,操作者不要穿戴具备非正常吸声特性的服装或任何帽子或围巾(不是由于安全原因而要求的保护性头盔,或用以周定传声器的风罩或支架),这些都会影响噪声测量。如果操作者在场,传声器应位于操作者头部,两眼连线中心平面一侧0.20m土0.02m位置,其轴平行于操作者的视线,并且位于测得的A计权声压级LA较高的一侧。注19:若测得的声压级与位置有很大关系,则推荐采用位于指定位置中心的小容积范圖内的若干位置的空间平均值。
除非噪声测试规程有其他规定,否则操作者位置应按11.2~~11.5规定。11.2有座位操作者的传声器位置如果操作者不在场,并且座位与被测机器相连,除非噪声测试规程特别说明有其他位置,否则传声器应位于座位平面中心上方0.8m土0.05m位置。如果操作者不在场,并且座位不与被测机器相连,如果有噪声测试规程,应按测试规程来确定传声器位置,如果没有测试规程,则在被测报告中加以注明。如果操作者在场,应调整座位使操作者可以舒适地进行控制。座位平面到操作者头顶的距离定为0.91m±0:05m。
11.3站立、固定位置操作者的传声器位置测量时若操作者在场,本标准11.1适用。若操作者或旁观者不在场,并且噪声测试规程没有为站立操作者指定其他位置,则传声器位置可定义为操作者通常站立的地面上的参考点。该参考点即为操作者头部中心在地面垂直投影点。传声器位置应位于参考点上方高度范围1.55m士0.075m位置。噪声测试规程(若有的话)一般都规定了高度。11.4操作者沿指定路径移动时的传声器位置当操作者在被测机器设备附近沿指定路径移动时,应有足够数量的传声器位置或可移动的传声器来测定沿指定路径的声压级。可以通过沿路径长度连续积分,或者在离散位或规定的时间间隔内进行足够数量的测量,然后应用式(5)来确定沿指定路径的声压级。参考线定义为操作者头部中心正下方,地面上沿典型指定路径的线段。如果噪声测试规程没有对移动的操作者规定其他高度,那么传声器应位于参考线正上方高度范围在1.55m士0.075m以内的位置。
