本规范适用于通信和电子数据处理设备及采用类似技术的电子设备或装置中使用的矩形连接器。本标准不适用于主要用于频率超过3MHz的连接器。本规范的目的是为了确定矩形连接器的统一规范、型式试验要求和质量评定程序及确立编制有质量评定要求连接器详细规范的规则。本规范应与有关的详细规范一同使用，当本规范与详细规范之间有矛盾时，应以详细规范为准。 GB/T 17562.1-1998 频率低于3MHz的矩形连接器 第1部分:总规范 一般要求和编制有质量评定要求的连接器详细规范的导则 GB/T17562.1-1998 标准下载解压密码：www.bzxz.net

GB/T17562.1-1998
本规范等效采用EC807-1;1991（第2瓶）频率低于3MHz的矩形连接器第1部分+总规范般要求和编制有质量评定要求详细规范的导则》。等效采用国际标准的目的是为了使我国在确定频率低于3MHz的矩形连接器--般要求和编制有质评定要求详细规范时，能与国际标准一致，以适应该类产品国际贸易、技术经济交流，产品质量认证及采用国际标准的需要
编制过程中,对于引用文件中无等间采用国际标准的国家标准,均直接引用了 IEC 807-1 中的相应文件。
本规范的附录A悬标准的附录。
本规范由中华人民共和国电子工业部提出。本规范由全国电子设备用机电元件标准化技术委员会归口。本规范起草单位，电了工业部标准化研充所和国营华丰无线电器材厂。本规范主要起草人：陈永利、汪其龙。GB/T 17562. 1--1998
IEC前言
1）IEC(国际电工委员会)在技术间题上的正式决议或协议，是由对这些问题待别关切的国家委员会参加的技术委员会制定的，对所涉及的间题尽可能的代表了国际上的一致意见。2）这些决议或协议，以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际上统-IEC希望各国家委员会在本国条件许可的情况下，采用IEC标准的文本作为其国家标准。1EC标准与相应国家标准之间的差异，应尽可能在国家标准中指明。4）IEC米制定使用认可标的任何程序。当宣称某一产品符合相应的IEC标耐，IEC概不负责。国际标准IEC807-1是IEC/TC48（电子设备用机电元件和机械结构件技术委员会）的SC48B（连接器分技术委员会)制定的。
IEC807-1第2版取代了1985年出版的第1版，本标推文本以下列文件为依据：标准草案(S)
48B(CO)180
48B(CO)188
表决报告
48B(CO)J86A
48B(C0)196
表决批准本标准的详细资料，可在上表列出的丧决报告中查阅本标准封面上的QC号是国际电工委员会电子元器件质基评定体系（IECQ）的规范号。中华人民共和国国家标准
频率低于3MHz的矩形连接器
第1部分：总规范
一般要求和编制有质量评定要求的连接器详细规范的导则！
Rectangular connecters for frequencies below 3 MHzPart 1:Generic specifieation-General requirements and quide for the preparation ofdetail speciflcallons.for connectors with assessed gualityGB/T 17562- 1-
eqv IEC: 807-1:1991
QC 030 000
一般要求和编
本规范等效采用IEC807.1%频率低于3MHz的矩形连接器第一部分总规范制有质量评定要求的详细规范的导则》。本规范应与相关详细规范-使用，1总则
1-1范围和日的
本规范适用于通信和电子数据处理设备及采用类似技术的电了议备或装置中使用的矩形连接器（以下简称连接器）。
本规范不适用于土要用于频率超过3MHz的连接器。本规范的目的是为了确定矩形连接器的统一规范，型式试验要求和质量评定程序及确立编制有质量评定要求连接器详细规范的规则，本规范应与有关的详细规范一同使用，当本规范与详细规范之间有矛时，应以详细规范为准，1.7：引用标准
下列标推所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时所示版本均为有效版本。所有标准帮会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4210—1984电了设备用机电元件名词术语（eqVIEC50（581)：1978)1EC27电子技术中使用的文字符号IEC68-1:1978环境试验第1部分：总则1EC410:1973计数检查抽样方案和程序IEC:512-1:1984电子设备用机电元件基本试验规程及测基方法IEC512-2:1985电子设备用机电元作基木试验规程及测量方法第2部分：一般检查，电连续性、接触电阻测试、绝缘试验和电应力试验IEC512-3:1976子设备用机电元件基本试验规程及测量方法第3部分：载流容量试验IEC512-4：1976电子设备用机电元件基本试验规程及测量方法第4部分：动态应力试验IEC 512 5:1977
电子设备用机电元件基本试验规程及测方法第5部分：撞击试验（自出IEC512-5A：1980元件）、静负荷试验（固定元件）、寿命试验和过负荷试验IEC512-5B:1981
国家质量技术监督局1998~11-17批准1999-07-01实施
GB/T17562.1-1998
电子设备用机电元件基本试验规程及测最方法第6部分：气候试验和锡焊IEC512-6:1984
IEC 512-7:1978
电子设备用机电元件基本试验规程及测方法第7部分：机械操作试验和密封性试验(第1次修订)
电子设备用机电元件基本试验规程及测量方法第8部分：连接器、接触件及IEC 512-8.1984
接端的试验
电子设备用机电元件基本试验规程及测量方法第9部分：电缆夹紧试验、爆IEC 512-9;1977
炸危险性试验、耐化学腐蚀试验、燃烧危险性试验、射频电阻试验、电容试验、屏蔽与滤波试验、燃干扰试验（第1次修订）IECQC0D1002:1986IFC电子元器件质基评定体系（IECQ）的程序规则[50129：1985机械制图——尺寸注法、一般规则、定义、制图和特殊表示方法8ISO公差与配台系统第1部分基本公差·偏差与配合ISO 286-1:1988
ISO286-2：1988ISO公差与配合系统第2部分孔和轴的标准公差等级和极限偏差1501000：1981S1单位及其倍数单位和其他换算单位的应用建议1S01101:1983机械制图——几何公差：--形位公差，位置度，不圆度在图上表示方法2技术特性
2.1术语
本规范采用下列术语。
cunnectoriype
2.1.1连接器类型
-个特定的分门类中的连接器。[IEV581-01-05]2.1.2连接器品种connectorgtyle一个类型中的一种特定的连接器。［IEV581-0804]2.1.3连接器规格conncctor variaml一个类型和品种内或相关的·组连接器中连按器的变异。2.1.4举
门类：连接器。
分门类：矩形连接器。
类埋：带定位销或定位螺钉的矩形连接器。品种：具有特定的外部安装结构的连接器，例如：矩形法兰盘安装的连接器：规格；具有特定的接触件数、定位、接线端等的连接器。2.2气候类别划分
连接器按照IEC68-1规定的股原则划分气候类别。优先选用下列温度范制和恒定湿热试验严酷等级：气换类别
10/070/04
25/070/10
25/085/10
25/085/21
40/085/21
10/085/56
40/100/10
55/100/21
55/125/21
55/125/56
55/155/56

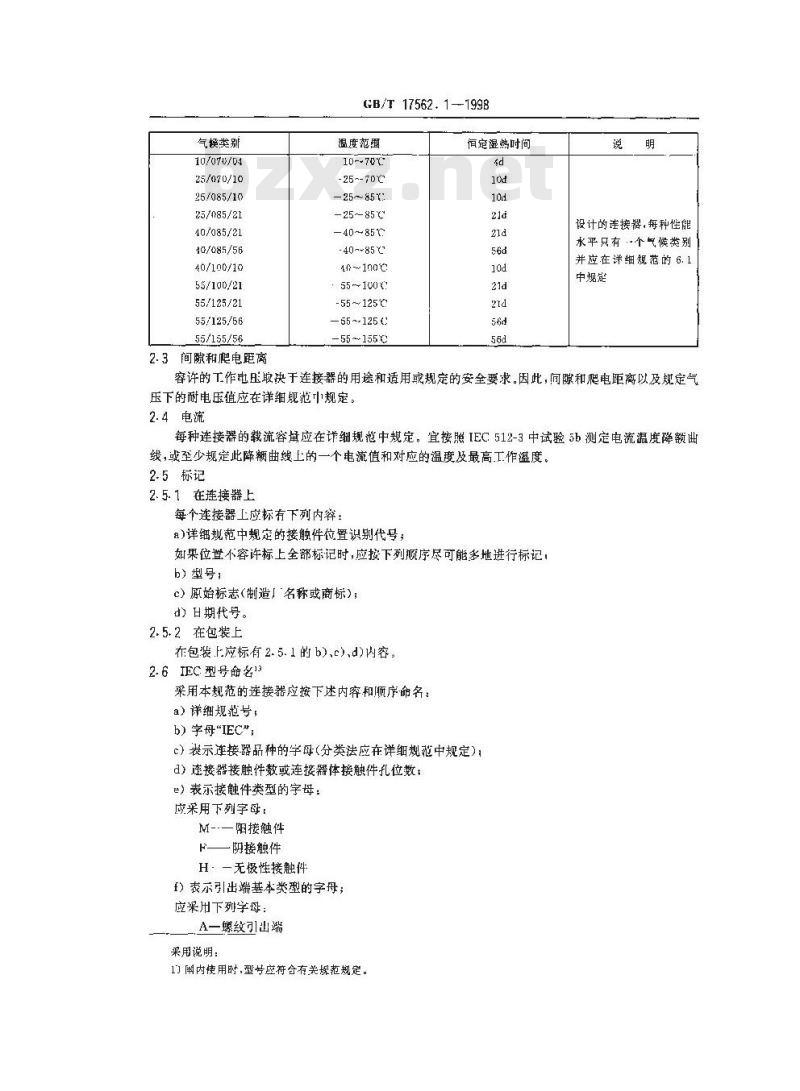

2.3间隙和爬电距离
GB/T 17562. 1--1998
温度范围
10--70℃
-25--70Y
-25~85r
-25~85
—40~85℃
-40--85×
~1n0℃
55-100℃
-55~125℃
- 55 ~125 c
-55 ~155
恒定湿热时间
设计的连接器,每种性能
水平只有·个气候类别
并应在详细规范的 6. 1
中规定
容许的工作电压取决于连接器的用途和适用或规定的安全要求.因此，问隙和爬电距离以及规定气压下的耐电压值应在详细规池山规定，2.4电流
每种连接器的载流容量应在详细规他中规定。宜按照IEC512-3中试验5h测定电流温度降额曲线，或至少规定此降類曲线上的一个电流值和对应的温度及最高工作温度。2.5标记
2.5.1在连接器上
每个连接器上应标有下列内容：a)详细规范中规定的接触件位置识别代号；如果位不容许标上全部标记时，应按下列顺序尽可能多地进行标记，b)型号：
c）原始标志(制造」名称或商标)；d）日期代号。
2.5.2在包装上
在包装F应标有2.5.1的 b),c),d)内容2.6IEC型号命名13
采用本规范的连接器应按下述内容和顺序命名：a）详细规范号：
b）字母\IEC\：
c）表示连接路品种的学母（分类法应在详细规范中规定)；2）连接器接触件数或连接器体接触件孔位数：e）表示接触件类型的字母：
应采用下列字母：
M-.一接触件
F——阴接触件
H-一无极性接触件
f）表示引出端基本类型的字母；应采用下列字母：
A一螺纹引出端
采用说明：
1囤内使用时,型专应符合有关规范规定。S一锡焊引出端
C一该接引出端
W一绕接引出瑞
T一片状引出端
GB/T17562.1-1998
如果必要并且详细规范中规定时·型号可包括更多的内容、如，气候类别，端接参数等按规定的性能水平评定质量的连接器，应用一个数字代表性能水平，用一个字母表示评定水平。应按先数字片宇母的顺序放在型孕的最后，3质量评定程序
3.1初始制造阶段
按程序规则QC001002：1986的8.5.2中定义的树始制造阶段是指完成零件和分组装件加.元片的第一道工序。两个或两个以工的零们构成的永久性组件，定义为分组装件，初始制造阶段和其后的全部工序，均应在批准的制造厂的总检查员的直接监督下进行。它们可以由分承包者按相同的原则进行。
3-2结构类似的连接器
具有基本相同的设计、相间的接触件现格和相的接触件表面涂覆的连接器·被认为是按程序规则QC001002:1986的8.5.3规定的结构类似的元件。它们在其他性能方面，如：接触件数日，外形尺寸，安装、端接方法等可以不同，但它们应是用相同的生产工艺和方法生产的。结构类似的连接幕可以包括在同·个详细规范或儿个详细规范中。同一个详细规范所包括的连接器被认为是结构类似的。其他细则可由详细规范规定，对丁质量一致性检验和抽伴而言，所有结构类似的连接器可以放在一个检验批中，3.3水平的分类
术语“水平”在下列不间的含义下使用,应清楚地区别。一个详细规范小可以包含一-个以上性能水平和评定水平的纽组合，这些水平及其组合的所有细则应在详细规范中规定。性能水平及其评定水平应在详细现范中猜楚地规定，
3.3.1性能水平
性能水平取决于4种图素：气候类别、试验、·览表、试验条件的严酷等级和要求改变这些因素的“个或儿个，如；气候类别、试验-览表的范雷和（或)严酷等级、要求，将会构成不同的型能水平。
本规范包括“基本试验·一览表”和\全面试验一览表”。当规定\中等试验一梵表”时，应明确给出这两个一览表，同时说明如规定中等试验一览表。这些试验一览表连同所来用的严酷等级和要满足的详细规范中规定的要求，限了元件的性能水平，一个给定型号的元件只有一个性能水平,如果两个元件其性能水平不同，应看作为两个不同的元件非应有两个不问的型号，
在型号中，性能水平应用--个数字(1、2或3)表示，并由详细规范规定。3.3.2评定水平
评定水平是样品数和可接收的不合格品数的组合。种结构类似的连接器，每个性能水平只有--个评定水平。
固定样品数时，评定水乎由受试样品数和可接收的不合格品数来确定，鉴定批准检验和质量一致性检验中的周期检验+通常案用周定样品数。可变样品数时.评定水平由“检查水平IL\和“合格质量水平AQL\来定义。逐批试验通常采用可变摔品数
在型号,评定水乎应用一个字母表示，该学呼成由译细规范规定。3.3.3检查水平(IL）
GB/T 17562. 1—1998
检查水决定了与批量有关的样品数：详细内容见IEC110。3.3.4合格质量水平（AQL）
在IEC410中将可接收的过程均（每百单位产品不合格品数）的上限，定义为合格质量水平（AQL）。详细内容见IEC410.
3.3.5性能水乎和评定水苹的组合原则」性能水平和评定水平可以任意组合。实际表明，对于每种性能水平的连接器，只有一种性能水平和评定水平的组合是有意义的。注：有关详细规范中规定的型号，应采用一个数字和一个字母表示每种性能水平和评定水下的组台。3.4试分组
在本规范中，清楚区分「所使用的两种不间的试验分组方法。3.4.鉴定批准试验的试验组
本规范的这部分规定了试验一览表。试验一览表分P、AP、BP、CP,DP、EP、FP,GP和HP试验组。在每一试验组中，规定的最少数最的试验样品应经受各项规定的试验。对于鉴定批准，本规范3.6规定了试验一览表和试验组以及受试的最少样品数。可接收的不合格品数应在有关的详细规范中规定。按照规定的这些细则，确立了固定的规则并使鉴定批准形成一个标准化的程序。在这个分条款中规定的并用于鉴定批准试验的组叫做“鉴定批准试验组”或\QA试验组”3.4.2质量一致性检验的检验组
质量一致性检验通常进行较少的试验，因为某种试验仅对鉴定批准试验是重要的而对检验现行生产的产品不·定必要。一些试验以逐批为基础（百分之百检验或采用抽祥程序)进行，而另一些试验仅在较短或较长问隔进行一次就足够了。这些试验的周期可以是1个月至36个月。鉴于各种原因，按照试验实施情况组成试验组是方便的，这些组叫做“质量一效性检验组”或\QC检验组”。
下列分组被确认为是合适的：
逐批试验，采用100%检验或采用抽样程序(QC检验A组和B组，见本规范3.7)。质量-致性检验的周期试验(QC检验C组，见3.7)。获得或维持鉴定批准的周期试验(QC检验D组，见3.7)。3.4.3延期交货
批放行后贮存超过36个月的连接器，在交货前应逆行外观检查，详细规范可规定补充的复验项日，如：可焊性。复验应果用原来的评定水平。经复验合格的批，其质量应重新保证36个月。3.4.4B组试验完成前交货批的放行当B组试验已达到IEC41转为放宽检验的条件时，连接器可以在这些试验完成前交货。3.4.5受试连接器的交货
样品经过可能影响其质录的试验后，不应包含在交货批中。3.5承制力、独立试验室和销售商的批准希望成为IECQ体系的承制方，应符合QC001002:1986的第10条中规定的一般要求以及本规范3.1规定的有关初始制造阶段的要求。希望成1ECQ体系的独立销售商和试验室，应符合QC001002：1986的第10条中规定的一般要求。
3.6鉴定批准程序
3-6.1总侧
对于某：·种连接器某一范图的结构类似的连接器，希望张得鉴定批准的承制方（见3.6)应向国家法规中指定的国家机构（如1：国家监督检验机构）提出申请。在申请中应表明，从初始制造阶段起就来GB/T 17562-1-1998
用了能制造出可鉴定批准元件的全部程序,试验、测量等。3.6.2鉴定批推的授予
下列情况之一即可授于鉴定批准：圆满地完或了由详细规范按3.6.7规定的鉴定批准试验，其证明是鉴定批准试验报告。圆满地完成了由详细见范接3.7规定的质最致性检验，其证明是破行批证明记录。至少进行了3个连续批的率批试验和1批所有相关的周期试验(包括D组检验）。如果质量一致性检验的试验与鉴定批推试验完全等同，则可以用质量一致性检验试验化替鉴定批准试验。试验等同性应由国家监督检验机构核实。3.6.3鉴定批准的范围
只要变试连接器是一组结构类似的连接器（见3.2）中有代表性的并国包括了中请批推的具有最多接触件和最少接触件的连接器（见4.1)，鉴定批准就包括了该组中所右的品种和规格当鉴定批准范围要扩大到性能超出原来鉴定批准范围的其他品种和规格时，仅试验增加的部分就足够广，承制方必要时叫与有关国家机构郊：国家监督检验机树进行协商。3.6.4鉴定批准的维持
鉴定批准的维持应符合程序规则的规定·也就是满足下列条件时，就确保鉴定批难已得到了维持：如果连续提交的连接器进行了质量一致性检验，并由放行批证明记录所证实；如果在下列情沉下已进行了再新评定：在少量生产或断续生产元件时，已定期进行广重新评定，或者在相关规范进行广修政或按3.6.6规定进行了重要更改时，也进行了重新评定（在这种情况下，仅对修改部分重新评定就足够了）。3.6.5鉴定批准的暂停或撤销
应采用QC001002：1986的11.6中的规定。3.6.6重要更改
改变设计，材料、技术和（或)制造工艺是允许的。但是，当更改可能影响鉴定批准时承制方应将更改情况,向国家监督检验机构报告。3.6.7鉴定批推试验
详细规范应规定：
气候类别！
试验一览表（基本试验、中等试验或全面试验)；第4章中所必须的严酷等级和（或)试验条件；试验后的要求；
样品数和可接收的不合格品数。3.6.8鉴定批推披告
承制方应编制和提供经国家监督检验机构认可的鉴定批推试验报告（见QC001002：1986的11. 3. 1 和 11. 3. 2)。
GB/T17562.1--1998
表la鉴定批推试验一览表
表1a包括了本规范第4章给出的试验一览表。安装电缆转接件的连接幕,应按表 1b的一览表进行附加试验。
基本试验一览表
试验划
试尴步骤
最少受试
样品数
可接收的不
合格品数
出详细规范
中等试验一览表
最少受试
梓品数
1)P2不适用时，替代试验为13b:播入力和拨出力、可接收的不
合格品数
由详细规范
全面试验—览表
最少受试
样品数
可接收的不
合格品数
由详细规范
然后,将样品分为相应编号的组,每组 4个样品,和组中所有样品应经受详细规范中规定的该组的试验API
不适用
不适用
不适用
由详细规范
出详细规范
不适用
按第4章规
定中等试验
一览表
由详细靓范
不适用
不适用
由详细规范
由详细规葱
由详细规范
由详细规范
试验组
试验步骤
GB/T17562.1 : 1998
表la(完）
基.本试验-览表
可妻收的求
最少受试
样品数
不适用
不适用
所有试验组可接收的不合格品总数合格品数
不适用
不适用
中等试验一览表
最少受试
样品数
按第 4章规
定中等试验
一览表
可接收的不
合格品数
由详细翅范
由详细规范
基本试验一览表
中等试验一览表
全面试验一览表
企面试验一览表
最少受试
可接收的不
样品数
合格品数
由详细规范
由详细规范
由详细规范规定
由详细规范规定
由详细规范规定
表 1b安装电缆转接件的连接器鉴定批推试验--览表基本试验一览表
试验组
试验步骤
最少受试
样品数
不适用
不适用
不适用
可接收的不
合格品数
不适用
不适用
不适用
中等试验览表
可接收的不
最少受试
样品数
合髂品数Www.bzxZ.net
按详细规范形成中等试验
览表并规定可接受的不合格
基本试验，览权
中间试验一览表
全面试验-一览表
全面试验一览表
最少受试
样品数
可接收的不
合格品数
由详细规范
冉详细规范
由详细规范
由详细规范规定
由详细规范规定
出详细规范规定
3.7质量一致性检验
3.7.1检验批的构成
GB/T 17562. 1--1998
就质量一致性检验而言，满足结构类似连接器（见3.2)要求的全部连接器，可作为一个检验批。应在经济适用的前提下，根据IEC410所容许的抽样程序来选择批量。3.7.2小量生产批和/或贵重连接器小量生产批的连接器和/或少量贵重连接器的检验批的构成方案，应由总检查员确定并提交国家监督捡验机构批准，
3.7.3质量致性检验组
按QC001002：1986第12条规定+把这些试验汇合起来构成3.7.4、3.7.4.1、3.7.4.2、3.7.5、3. 7. 5. 1 和 3. 7. 5. 2 中规定的检验组。3.7.4逐批试验
逐批试验(见表2a)在每个检验批上进行。通常把这些试验分为两个组。3.7.4. 1 A 组检验
该组检验包括由非破坏性试验组成的主要特性检验的逐批检验,主要是外观和尺寸检验,进行100%检验或在抽样的基础上进行检验。A组检验分为下列分组：
A1分组：这个分组包括主要的外观检查！A2分组：这个分组包括主要的尺寸检查A3分组,这为验证连接器性能可能需要附如的 A组试验的备用分组。A3 分组及所有需要的细则应由详细规范规定。
3-7.4.2B组检验
该组包括为验证连接器质盘所需要的附加特性检验，在抽样基础上进行的逐批检验。包括机械、电气和环境试验，一般比较复杂并且可能要较长的时间（多达10天）。这些试验可能是破坏性的。B组检验分为下列分组：
B1分组：这个分组包括主要的电气试验：2分组：这个分期包括主要的机械试骑，如：单脚分离力，插人1和拨出力等B3分组；这是为验证连接器性能可能需要附如的B组试验的备用分组。B3分组及所有需要的细则应由详细规范规定。
试验记录:B1和B2组的结果应包括在放行批记录中。3-7.5周期试验
所有C组和D组检验的周期试验应在已通过逐批试验的批中抽取的样品上进行。包括4.4.2规定的全部试验组(如:BP1至BP11,CP1至CP5)在内的C组和D组检验的周期试验也应在通过P1室P5试验的样品上进行。
各项试验或试验顺序规定了选择的周期，作为基本指南。周期的间隔时间可以根据详细规范中规定的评定水平的要求缩短。
一且 C组检验不合格，则应按QC 001 002:1986的12. 6中规定的程序处理。3.7. 5. 1C 组检验
该组适用于质量一致性检验的周期试验。C 组检验分为下列分组
C1分组：这个分组包括每隔1个月进行的试验，C2分组；这·个分组包括每隔3个月进行的试验：C3分组，这个分组包括每隔6个月进行的试验；C4分组：这个分组包括每隔12个月进行的试验：C5分组：这是为验证连接器性能可能需要增加的C组试验的备用分组。C5分组及所有需要的细则应由详细规规定。
GB/T 17562. 1—1998
试验记录;C1、C2,C3C1分组的试验结果应包括在放行批记录中。3-7. 5. 2 D 织检验
该组包括A，B和C组外，对完成整个鉴定批准试验程序，即：完成鉴定的评定和(或)完成鉴定批推维持的重新评定，可能需要的所有试验。这些试验应按详细规范规定的时间间隔（通常是36个月)进行。该组还可以分组，分组细则（如果分组）应在详细规范中给出。最初鉴定后，D组检验可以在详细规范规定的周期范围内逐步进行。
3.7.6放行批证明记录
放行批证明记录应符合QC001002：1986的第14章规定。它应包括3.7.4和3.7.5规定的内容，应表明受试样品数和不合格品数。如果详细规范明确要求，地应给出测景值（细：接触电、绝缘电阻）。3.7.7质量致性试验
详细规范应规定：
气候类别和性能水平；
严酷等级和(或)试验条件;
要求，
评定水平。
应按3.7.4规定列出表2。它成包括第4章中给定的试验一览表并应给出推荐的评定水平。当出现矛盾时，应优先采用详细规范中规定的评定水平。表 28质量一致性检验，逐批试验检
外观检查
加！质单
表面涂覆
A2尺寸检查
阳接触件
！附加的A塑检验
（当详细规范规定时）
电气试验
鲍缘电阻
耐电压
机械试验
单脚分离力
插入力和技也力
附加的B组检验
【当洋细规范规宠时》
记录B1和B2的结果
1EC512
试验！
评定水平
不适用
不适用
评定水半
评定水平
