本标准规定了钼及钼合金棒的要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于作玻璃熔化及稀土冶炼用电极、搅拌器件和电子结构件等用途的钼及钼合金烧结棒和热加工棒等。 GB/T 17792-1999 钼及钼合金棒 GB/T17792-1999 标准下载解压密码：www.bzxz.net

rCs 77. 120

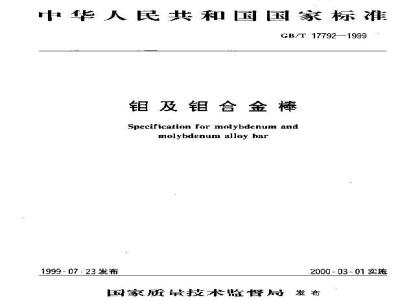

中华人民共和国国家标准
GB/T 17792—1999
钼及钼合金棒
Specification for molybdenun andmolybdenumn alloy bar
1999-07-23发布
2000-03-01实施
玉家庭量技术篮督局发布
GB/T17792.-1999
多年末，年改钧个金悼的生产和使用直随定发，生产单位累了大过数据和制造经验.已具备制定钳及划个金群国家标拖的条件。本标准在编制达程十，寿考关国材料与试龄学会标准ASTME387：谢及知会金举，杆和线并结含国内供需情况制定·其水平与国外标流相当，完全能满已土产利使用的恶求，
本标满出用家有色金板了业局提出，本标准白中国有色金属上业标准计质量研究所归口.本标准旧西北·有色金展研究院利宝鸡有色金润加工」负黄起草。本标准主要起草人：剂建章、湖明科、陈久示、冯宝奇、吴企兴、李。1范围
中华人民共和国国家标准
钼及钼合金棒
Speciflcatlon formolyhdeaum andmolybdenumailoybar
GB/T 177921999
去标准规定了钊及钳合金样的要求，试收方出，检验规圳及标志.包装，运箱和忙存，本标难迅于作频璃爆化及1快用电圾、搅屏器什利电子结构件学用谛的钮总钮合金结环热机工性等，
2引用标准
下列标准所包含的条文，通过止本标准中月而构成为本标准的杀文，本标洲出版时，所示版本均为有效，所有标准都会被您，使用本标注的各小应探记使用下列标准我新版一的可能性，GB2221987企满拉单试验供
GB/T4156—1981饮.和条出度测定方法/T4197一184钨.钳及其合金的烧结还第.样材品轻度测试法GB/T1325.！-4325,2819H1架化学分所片法UR/65971936企离拉单试恰试择
3要求
3.1产分类
3.1.1产品按供贷态分为究踏汇热加上两装，产品的牌号、规格和状态见戈1.牌号
占.径m.n.
:1--13G
16-~tu
26---no
15--F3
洪应我害
烧钙状(SF
热烟以hR
热加T(ShR)
华技（）
热加工将态(R)
热工装电IR：
热如工装您IR
安注市法学划
烧节-接造
批统-挤玉
烧染经治
电·于农或典电成炉辉齐压
电了装山或具空电东炉培练后银造儿了装山或真空心近炉培培典济所七了要山或真平记炉熔惊后铜造注，代表烧结，R去热加T.期文相全金择的热T方需是挤压、锻适和转制等。3.1.2标记示例
用Ml烧站的直径为m长度为400mm的栋，标光数：楼Mlsh1× 40m)
国豪质量持术监督高1999-07-23批准2000-03-01实拖
GB/T192-1
GB/T17792-1999
用Ma1烧结后热加T.的直征为50mm长虑对400mm约碎，踪记以：体Sh
0×439
GB/17721999
用RMo1制选的热加工的价为bum长度90m的样.标记：坏GB/T 17792:1H93
3.2化学减分
“品的化学成分应符合表2中相度育余牌于的规定。上婴分
RMoEit,5
33尺亏及尺寸允许偏举
c.to-e.55
c.40-c.55
o, 1:D5
0. 07~-0. 04
0.0.-~0.04
杂质个量·不人于
含，于
33.1产息片寸及直分许偏差应存合表3和录4的规定。当需方对长度有特殊费求时·主世需权协润决定
3.3.2产品前定尺和倍尺长度应在其不定尺长虑流围内，定尺长度的允诈偏荒火mn：倍尺长梦
应计人划时的切口展，每·切年为5：表
1G--25
>45~#5
60--70
>75 --85
>59--100
互径充许偏差
50--70
73~14c
不定尺民度
20--2 000
269--1 900
SG-- OG
26-1 20
sey--1000
260· 80C
29J·~8x
200~0c
挤压摔
直充许前
直充许垫bZxz.net
3.3.3产两端应切下齐，切斜应不大于5m。2
不是民
200--: cX
150-i00G
1:x:1 ono
1--1000
经展削或机丸样
直径允许询产
GB/T 17792-1999
3.3.4产%应平直，烧结弯所虚不大1个mm/m直径大于25mm银造租杯压样的弯前成小于5mm/m；直径小十25mm的样，其弯带应不人于6mm/m，3.3.5产的不图度应不大于其直终的允该候差3.4弯度
烧结快的密度应穿今衣5的定。
点径nm
3.5品祛效
说结静的战断im晶粒效应为1o个/mm-~a5nk个/m。3-6左学性族
密度相/,不小于
需厅费求并会合刷十汁明叶，可按此提供梯（不色搭燃结梯的室温拉样性能实测数据3.7低倍应查
够造拌和济床择的横向低产1.不充诊有裂纹，类杂，气孔.缩居及其他内眼可见的尚会缺陷。3.8表质
3.日.1锻样和然压样表而允论有轻效的载化年：许有轻微的择庭不大于0、mm的条沟.接怖印新直疫迹。境结率的表面允许有轻的深不大干2mm的条齿和察资，校大的贝部缺陷应一以逆理，清泽处成区研证搬，清理深要不大于H白将分许确差之半，深旁北应不人一二8。3.日2银逻栋利挤压摔经酸、碱洗成磨前或其他矶裁如工的方法去险表面氧北皮法，表面成游洁，不充详有域朗书润过剂及其他班物，不分许有裂效，廉！成其也机恢工举的天面挂趋度尺，应六大于3. 2 μm.
4试验方法
4.1产品的化学成分的仲裁分析方快按GB/T1325.1-~432元.2F述行。4.2.善度的测定接顾B/T42U5的规定进行，4.3烧沾样满截面品粒数测定按照GR/T4197的规定进行根人伤敏为1%偿。4.4室温拉伸试验CB/T223进行.拉伸试验的试样放符合GB门6.7中R1-RS及R01~R08的要求。
4.5产品应放在平台上，月塞尺和点尺检查其含出度，产点径和长度用相应摘度的录具进行谢员。：4.6产品的衣而质录用视迹行检查。4.7产的费向低使检咨出5倍政大镜奇.5检验规则
5.1检和验收
5.1.1产品志由谢力我术监督部门校查，保证产品质符全本标准定货合同视定，比护驾质证片书。
5.1.2否点可对收的产品并行检峻，如检验结果与不标准或定货合同的期定不时，应在收到产0之H包三个月内向烘方提出，由供需方协商解决。5.2组批
产品应成批拉交验收.许批成由同一牌号，熔炼号（载针末批号），机格、制登方法和状港的产布组成。
5-3检验项目
GR/T17792:1999
每注产品均应进行化学成分分析，尺十偏差和表面质述的检验，今反中有要求时应进行案阅，品粒激，低倍和案温力学生说的检验。54欧样试罩联样效车
54.1产品药化学录分供方可以以原能成原批来的分折结果报出，件裁分护可以在产品上收样行。瓷结楼每批产品成政个试样行气体杂质会分折，5.4.2烧结举每扰任取一根，在头部切取不小」20mm的一段过行密度利品粒度的测是。5.4.3每批产品任取-个试性进行案学性能试赖54.4银悼我批任收两，每核从端闭取小小十29m长的段成样进黄向低修检查：节止带应逐根抢者
5.4.5产晨应送据进行尺寸测量和表面两量悼整。5.5重复试验和检验续果的判危
化学成分，密度和品数，如有一·个试详拾整站具不合格时，取效倍试样对不合格项月进行复验，如仍有一个试样检验结果不合格时，5该批产品判做.低倍检验出、对位单尾缺陷的产品，金许划院缩尾再克验，直至仑格后交货，尺寸偏差和表面所量检验结果不台格时，件特废。6、标志，包装,运输、贮存
6.1标志
61.1检些合格的样存上应行如下标或贴上标袭：）供方技术部门的检印；
b产品牌导
）供应将态：
61.2接过的包装箱上应注明，
B）供方名称：
b）产品名私和牌号
心批号。
613箱外有“勿泄据”“贴潮\的标志或字样。62包装、运输，贴升
6.2.1产品应及人垫·有既纸的木箱内，用纸屑或池沫塑料将产品展开，非将本箱宽紧，6.2.2产品在运瑞中应防止城醛俊独和雨古琳象，6.2.3产品应存心在「燥然，不酸碱性有害气体的要间。6.3证明
每批产品应附在质量让度书，注明，）供：
h）产名称；
C）产品牌号，规精和状态；
d）产品批号（焙家号或粉大批号）、净重和件数：）所规定的学项分行结果及技大监管帮门印记，F）★标雅缩号：
）包装已期.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
