GB/T 17834-1999
标准分类号
标准ICS号:数学、自然科学>>07.040天文学、大地测量学、地理学
中标分类号:综合>>测绘>>A79地图制印
出版信息
出版社:中国标准出版社
页数:21页
标准价格:14.0 元
出版日期:2000-04-01
相关单位信息
首发日期:1999-08-24
复审日期:2004-10-14
起草单位:海军出版社
归口单位:国家海洋局
发布部门:国家质量技术监督局
主管部门:国家海洋局
标准简介
本标准规定了编制海底地形图的数学基储编辑设计、作业方法和精度、各要素的编绘及海底地形图的印刷出版准备与更新等。本标准适用于编制各种比例尺的海底地形图。 GB/T 17834-1999 海底地形图编绘规范 GB/T17834-1999 标准下载解压密码:www.bzxz.net
本标准规定了编制海底地形图的数学基储编辑设计、作业方法和精度、各要素的编绘及海底地形图的印刷出版准备与更新等。本标准适用于编制各种比例尺的海底地形图。
标准内容

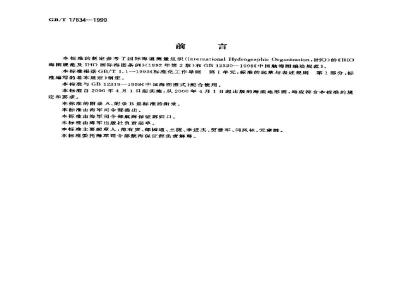

GB/T17834-1999
本标准的制定参考了国际海道测量组织(InternationelHydrographicOrganization,lHO)的《IHO海图规范及THO国际海图条例》(1992年第2版)和GB12320—1998中国航海图编绘规范》。本标准根据GB/T1.1--1993标准化工作导则第1单元:标准的起草与表述规则第1部分:标准编写的基本规定\制定。
本标准与GB12319—1998中国海图图式配合使用。本标准自2000年4月1口起实施,从2000年4月1日起出版的海底地形图,均应符合本标准的规定和要求。
本标准的附录A、附录B是标准的附录。本标准由海军司令部提出。
本标准由海军司令部航海保证部归口。本标准由海军出版社负责起草。本标准主要起草人:范有盘、郁园通、王捷、李进杰、贯建军,月风林、元建胜。本标准委托海军司令部航海保证部负贵解释。范围
中华人民共和国国豪标准
海底地形图编绘规范
Specifications for Bathymetric chartsGB/T17834—1999
本标准规定了缩制海底地形图的数学基础、编辑设计、作业方法和精度、各要素的编绘及海底地形图的印刷出版准备与更新等。
本标准适用于编制各种比例尺的海底地形图。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB12319—1998中国海图图式
GB/T14477—1993海图印刷范
3定义
本标准采用下列定义,
海底地形图
用等深线表示海底起伏状况目详细衣示海底底质、礁石、海底督线等人工地物和其他基本地理要素的海图。
4要求
4.1制图精度必须符合第7章所规定的精度要求。4.2应具有良好的现势性,制图资料应采用最新测量成果或成图资料。4.3,海底地形采用以等深线为主,以特征水深为辅的方法表示。5数学基础、分幅、缩号
5.1数学基础
5.1.1坐标系
5.1.1.1采用WGS一84世界大地坐标系。如资料采用的是其他坐标系,编制比例尺大于1100万的图时,应进行坐标系改算,
5.1.1.2比例尺大于1上100万的图上,应注出坐标系的名称。5.1.1.31:100万及更小比例尺图上,不注坐标系的名称和与其有关的说明。*5.1.2比例尺
海底地形图的基本比例尺为115万、125万、1:100万。根据需要也可制作其他非基本比例尺的图韬,
5.1.3投影
国案质技术监督局 1999- 08 -24 批准2000 - 04 - 01 实施
GB/T 17834—1999
5.1.3.11:25万及更小比例尺图采用墨卡托投。基本比例尺图采用统一基准纬线30°,非基本比例尺图以制图区域中纬为基准纬线。基准缔线取至整度或整分。5.1.3.2比例尺大于125万图采用兰勃特等角國锥投影(Lambcrtconicorthomorphicptojection)。选取双标雅纬线的规定如下:
a)115万图按纬度区间统一选取标准纬线。1:25万图内距南北图席各20处的两条纬线作为该图内所有15万图的标准纬线,
b)非基本比例尺图在保持投影最大长度变形绝对值基本相等的基础上,选取制图区域内的两条标推纬线:
c)标准纬线取至整度或整分。
5.1.4深度基推
5.1.4.1中国沿海地区深度基准采用理论最低潮面,采用其他深度基准的制图资料时应予改算,无深度基准改算数据的按原资料表示。5.1.4.2远海外国海区均采用原资料的深度基准。5.1.4.3各种比例尺图上,只注深度计量单位,不注深度基准的名称和与其有关的说明。5. 1. 4.4深度计量单位为米。
5.1.5高程基推
5.1.5.1中国沿海一般采用\1985国家高程基准”或当地平均海面为高程基准,外国地区采用原资料的高程基准。
5.1.5.2各种比例尺图上,只注高程的计量单位,不注高程基准的名称。5-1.5.3高程计量单位为米。
5.2分幅
5.2.1各种比例尺图均采用经纬线分幅。基本比例尺图以1100万图为基础分幅。5.2.21:100方图的分幅:从0°经线起,向东以经差10°的间隔分为36列,从赤道起至北、雨纬60°止,以纬差6°的间隔,各分为10行,每幅图的范围是经差10°纬差6”。5.2.31:25万图的分幅:将每幅1:100万图等分为1行4列共16幅1:25万图,每幅图的范围是经差*3,纬差1°30。
5.2.415万图的分幅:将每幅1*25万图等分为5行5列共25蝠1+5万图,每幅图的范围是经差30、纬差18°。
5.2.5基本比例尺图的经纬差.行列数和图幅数见表1。表1
图幅范围
行列数量关系
图幅效量关系
1 +1 000 000
1: 250 000
11 50 000
5.2.6非基本比例尺图的分幅,根据制图区域的大小和图幅的比例尺确定。原则上一套图中各图幅应按相同的经差和纬差分幅。
5.2.7图幅规格一般以全张图为主。5.3国幅编号
GB/T 17834 —1999
采用行列编号法及数字码编号法,以阿拉伯数字前缀英文字母B(\Bathymetric chart\的第一个字母)进行编号。若制图区域位于南半球时·则在编号后注S(south latituds)。图幅编号见附录A:
6 编辑设计
6.1编辑设计工作的内容
除根据第5章的规定确定新编图的数学基础,分蝠、编号等内容之外,编辑设计工作还包括以下内容,
a)制图区域的研究:
b)制图资料的分析和选择;
c)确定图面配置;
d)拟定图幅编辑计划。
6. 2制图区域的研究
6. 2. 1制图区域的研究,通常是在对资料分析的基础上,以基本资料为基础,参考各种现势资料和文字资料,了解制图区域内各种现象和特点及相互间的关系,以便在图内更好地予以反映。6-2.2制图区域研究的主要内容:a)游岸性质和形状,干出滩性质及起伏形态,以及沿海陆地地貌的基本形态等;b)海底地貌类型、分布、海底山脊和海沟的走向,c)河口地区古河道的变迁、现状等;d)国界,领海线等境界的位置、走向等。6.3制图资料的搜集、分析和进择6.3.1编辑应充分了解制图区域的资料情况,广泛拽集各种最新的测量资料,成图资料和文字资料。主要资料有:
a)控制资料:包括各类控制点的成果:b)海测资料:包括海道测量队及专业测量队测得的水深、海岸地形资料,扫测资料及成果鉴定等;=)成图资料:包括各种地图、海图、海底地形图、地图集、海图集等,d)其地资料:包括各种航摄照片,卫星像片及各种文字资料。6.3.2对搜集到的资料应进行全面的分析比较,碘定可用于编图的基本资料、补充资料和参考资料,并确定使用范围和内容。
6.3. 3海域般应选择比缩绘比例尺大一倍的最新测量盘资料或成图资料作为基本资料,若同一地区内有比编绘比例尺大两倍的最新测鱼资料或成图资料,且地形变化较大时,该资料应优先采用。6.3.4陆地一般选择相同或接近比例尺的最新地形图作为基本资料。6.4图面配置
6.4.1每幅图的图廊外均应配置图名、编号、比例尺,投影说明、资料采用截止时间、出版机关等标题内容。
6.4.2标题内容均应加注英文。
6,4.3基本比例尺图,图名以海区名称统一-命名,如\东海毒底地形图”。6.4.4非基本比例尺图,以所表示的地理区域名称命名-如“珠江口海底地形图”。6.5图廊整饰
见附录B.
6. 6图幅编辑计划及图历薄的填写6.6.1制图编辑应根据本规范的规定,结合图幅具体情况拟订图幅编辑计划,并填写于图历薄中,经有关业务部门审批后实施。
6.6.2图幅编辑计划的基本内容:a)制图区域的地理概况;
b)制图资料的基本情况;
GB/T 17834—1999
c)各种制图资料的使用程度、范围利颇序;d)编绘作业方法,制图综合的具体要求和注意事项。6.6.3图历簿是记载成图过程的技术档案,要详细、推确、实事求是地填写,各栏目填写人必须然名,7编绘作业方法和精庭
7.1编绘作业方法
根据目前的生产条件,技术设备和出版要求,海底地形图的编绘作业可采用下列方法:a)编榜法:先在薄膜上荆作编绘原图,然后采用刻绘法制作印源图。根据图幅和制图资料情况,可采取一版刻绘或分版刻绘:
b)连编带刻法:在同一张薄膜上,编绘、刻绘一次完成,其成果即印刷原图;)计算机编绘法:将各种方式获取的地图数据输人计算机,在计算机上进行数据处理和编绘作业,然后通过输出设备输出印刷制版胶片或印刷版。7.2数学基础的计算与展绘
7.2.1图厢、经纬图、直线比例尺的计算和展绘的点数,应能保证制图精度和便于平均细分。图上需要表示的经纬线,与内图筛线的交点必须计算并展绘。用于刻图作业的编稿薄膜,应计算和展出内图廊对角线交点。
7.2.2作为坐标改算和转绘资料用的控制点,均须计算并履绘。7.2.3展绘的精度要求:
a)晨点的点误差不超过0.1mm;b)图率边长,图廓上按区间值所展务点间的图上距离,控制点到图廊的距离及高斯方里网图上距高的误差不超过0.2mm;
c)图哪对角线长度的误差不超过0.3mrn。7.3制图资料的加工和转绘
7.3.1制图资料的加T
作为制图基本资料的测盘成果图板或成圈资料,在复制前应根据具体情况进行资料加工,以达到复制和转绘要求。
7.3.1.1当资料比的控制网与编绘原图上展绘的不-一致,或资料上的控制网间隔过大不便于转绘时,应在制图资料上加绘控制网。加绘时要注意资料的投影性质及控制网的形状特点,切勿将曲,折线连成直线。
7.3.1.2当制图资料比例尺大于缩绘比例尺3倍以上时,应先制作中间原图,方法有:a)透期材料标描法:当资料要素比较简单时,用透明材料蒙在资料上,按一定比例尺放大的线划符号勾绘新编图所需的要案,经全面检查后进行缩小比例尺复制;b)蓝图编绘法:当资料要素比较复杂时,先把资料按适当的过渡比例尺复制缩小后,对蓝图进行编绘,然后再按编绘比例尺复照缩小。7.3.1.3采用计算机编会法时,不论制图资料的比例尺大小,均可直接进行数字化。7.3.2制图资料的转绘
7.3.2.1基本资料常用的转绘方法及要求:a)蓝图镶嵌法:镶做后要求没有重叠,裂脉不大于0.2mm,控制点,制图网交点的误差不超过0.1mm.直线变形矢长不超过0.2mm;b)案酯薄膜膜绘法:其转绘精度要求与蓝图镶嵌法基本相同;GB/T178341999
c)图形数字化法:要求资料的图形清晰、变形小,直线变形矢长不超过0.2 mm。7. 3. 2. 2小面积补充资料的转绘, 一般先把资料缩放至缩绘比例尺,然后复写到编绘原图上。7. 3.2. 3相邻图幅的接逆要求1a)接边的牺要与邻幅图抄接边,其接边处应穿15-20 mm,以便与邻幅各要囊逆行接合,各要紊接合差在0. 5 mm 以内,编绘员可自行在图幅上合理修改相接;b各要素的接合应合理、自袋,协调,不能硬行拼接,特别是各种线状要素的接合,不得发生与实地形状不符的折线;
)采用计算机缩绘法时满性接达应推确无误。8 各要素的缔绘
8.1控制点、高程点及陆地方位物8.1.1控制点及高程点
8.1.1. 1用测量资料编图时,在图上 100 mm×100 mm范围内选取 1~3 个控制点,并计算、展点,以作为检查资料精度及瓷料转绘的依据。8、1.1.2在各种比例尺图上,表示等级较高的控制点和高程点;中国大陆地区控制点不区分等级,均以高程点符号表示;港,澳、台及外国地区控制点按资粒表示。8. 1. 1. 3高程不足 10 m 的,注记精确到 0. 1 m;大于 10 m 的,注记整米数+小教舍去 。8.1.1.4位于干出滩上的控制点或高程点不表示时,应保留地物。8.1.1.5陆部地貌高程数据当因采用不同版别的地形图而不一致时,以最新测量为准,海部要素,如小岛,明礁等高程数据,应采用海测资料,不同测盘时间的设新的为准。8.1.2陆地方位物
8. 1.2,1在比例尺大于 1: 25 万的图上,应表示突出建筑物,烟窗,纪念碑、宝塔、水塔、堡、电视塔等。
8-1-2-2在 1 50万及更小比例尺图上,陆地方位物一般不表示。8.1.2.3陆地方位物尽盘用符号表示,如无相应的符号,可用函形符号加类别名称注记表示。8.2陆地地貌.水系
8.2.1陆地地貌
8-2. 1. 1 在各种比例尺图上 一般以等高线表示陆地地貌。8. 2. 1. 2基本比例尺图,基本等商距规定见,表 2。表2
比例尺
1 = 5 000
1250000
1:1000 000
基本等高距,rm
2000m以下2002000m以上500
8.2. 1. 3非基本比例尺图,基本等高距参照相同(相近)比例尺地形图的等高距放大1~2倍。8.2.T.4当基本等高距不能完善地显示沿库平坦地区的山头、高地时,可加绘半距等高线。8-2.2其他陆地地貌要素
8.2.2.1在比例尺大于125万图上,表示沿海的下列地貌要素:a)沙地、岩峰、独立石、火山口;b)图上面积大于200Ⅱm的熔岩流、冰川;c)图上长度大于 10 mm 的既石山、陡虚。8.2.2.2125万及更小比例尺图上,上述地貌要素不表示。8.2.3 水系
GB/T17834—1999
8.2.3.1在各种比例尺图上,表示较大的通海江河和作为国境线的河流,以及较大的运河、闷渠、潮泊,图上面积大于100mm的盐田以及大于600mm的沼泽地。8.2.3.2凡图上宽度超过0.4mm的河流绘双线,小于0.4mm的绘单践:用单线表示的河流,由河源至河口,线划从细逐渐加粗,
8.3居民地
8-3-1居民地的选取
8.3.1.1在比例尺大于或等于1:25万图上选取多算级以上居民地及重要的村生。8.3.1.2在比例尺小于1!25万图上,选取县级以上居民地以及重要的港口城镇。8.3.1.3外国居民地般按相同或相近比例尺的原资料表示。8.3.2居民地的表示
8.3.2.1在比例尺大于1:25方图上,居民地依比例表示。8.3.2.2在1:25万~1:99万的图上,县级以.上居民地依比例表示,其他用图形符号表示。8. 3. 2. 3
3在1*100万的图上,市级(不含县级市)以上居民地依比表示,其他用图形符号表示。8.3.2.4在比例尺小于1:100万函上,首都依比例表示,其他居民地用图形符号表示。B.3.2.5外国地区的居民地,首都依比例表示,其他居民地参照上述规定表示,行政等级无法查明时,一般按同比例尺的原资料表示。8.4陆上其他地物及境界
8.4.1道路
8.4.1.1在种比例尺图上表米已建在的铁路,不区分单线、复线。8.4.1.2在各种比例尺图上表示沿海地区主要的公路,区分高速公路和一般公路。8.4.2桥梁
图上表示的道路跨越依比例表示的河流时,桥梁均应表示。8.4.3境界
8.4.3.1在比例尺小于125万的图上,表示中国的国界;凡表示有国界的图上,均应注记中国国名全称。
8.4.3.21:25万及更大比例尺的图上,不表示国界。8.4.3.3凡涉及国界的图幅,编绘结束后均应打样,按有关规定报批。8.4.3.4外国的国界均不表示。
8.4.4其他
8.4.4.1在各种比例尺图上,长城应予表示,其他城墙不表示。8.4.4.2在各种比例尺图上,表示北回归线及注记。8.5海岸和岛屿
8.5.1海岸线
8.5.1.1在各种比例尺图上,都应详细、准确地表示海岸线。海岸线的化简,应在保持主要特征点位置准确并能反映出其自然弯曲程度的前下,遵循扩大陆地,缩小海域的原则。对图上直轻小于0.5nII的弯曲以概括,对于突出的角、嘴、头等,应正确保持其原有特征,表示困难时可夸大表示。8.5.1.2在1:25万及更大比例尺图上,应区分实测岸线和草绘毕线,并区分海岸性质。其他比例尺图上均以实测岸线表示,不区分海障性质。8.5.1.3通海江河在有等深线的地段,其岸线以海岸线表示:其他地段以江河岸线表示。海岸线与江河岸线连接要自然。
8.5.2海岸性质
中国大陆地区表示隧岸、沙质岸、磊石岸、加圈岸、树本岸五种海岸性质,海亦应表示。外国地区海GB/T 17834—1999
岸性质按原资料表示。各种比例尺图上海岸性质综合指标如下:a)比例尺大于1:25万图上,表示长于5mm的陡岸,长于10mm的其他海岸和海提;b)1:25万围上,表示长于5mm的健岸,其他海岸性质不表示c)比例尺小下1:25万图上,不表尔海岸性质。8.5.3岛屿
B.5.3-1在各种比例尺国上,岛屿岸线同大陆岸线一样表示。当其而积缩小而不能依比例衣示时,以直径0.4mm的期点表示,逛应保持岛屿的方向和形状近似原形8.5.3.2在各种比例尺图上,对于孤立的小岛,不论面积大小均不得舍去。如图上面积小于0.3mm的小岛应夸大表示,大时应保持其基本形状,表示成直径为0.6mm的封闭曲线。8.5.3.3对群集小岛的综合要特别注意外形、方向和排列规律,在比例尺缩小后,可适当舍去部分小岛,但不能将两个或多个小岛合并为-·个。8.5.3.4凡是用作领海基点的岛确,全部表示。8.6千出滩
8.6.1岩石滩、潮滩绘相应符号,其他干出滩均以细实裁表示其范围,区分性质,但不表示于出高度。8.62依附于岸线外面的于出摊,在各种比例尺图上长度短于5mm.宽度窄于2mm时一般可舍去,但在呷角水道口等处的岩石滩,册期滩在比例尺大于1:25方图上不得舍去,必要时可夺大表示,8.6.3斑立的于出滩般不得舍去,在各种比例尺圈上当其直径小于2mm时,岩石滩、珊期滩改绘干出礁符号,其他滩可适当专大范围表示。8.6.4同为软性滩(泥滩、沙灌等)或同为硬性滩(岩石滩、珊瑚灌)之间的图上距离小于1mm时,可合并表示,以面积大的性质表示。双重滩按向海一侧的性表示。8.6.5中国大陆地区于出滩的性质分为六种:沙滩、泥滩、磊石滩、岩石滩、珊瑚滩、树木滩。8-6-6外国地区于出滩的性质按原资料详细表示。如源资料上岩石滩和珊翻滩分辨不清时,按岩石滩表示,沙摊和泥滩分辨不清时,按沙滩表示。87水深
8.7.1主要表示有特征意义的水深点,以反映隆起的海岭、海山的最浅点和海盆、海沟、海槽的最深点,以及坡度楚变的坡折点水深。
8.7.2使用新测水深资料时,对已出版海图上的浅水深点需根据测量资料的成果鉴定进行核查,有结论的按结论处理,无结论的要分析是普通浅点水深,还是特殊水深,是普通水深则表示,若是据报,疑存等特殊水深则不表示。
8.7.3图上的水深,一般情况下准原点位表示,如在原点位影哨反映地形时,则可用引示线的方法移位表示。
8.7.4水深注记一律用斜体表示。8B等深线
8.B.1等深线是反映海底地形的士要要素,对于测量资料上已有的等深线,一般不作改动,按原资料详细表示。
88-2需要自行勾绘的等深线,应准确地通过同等深度水深注记的中心点在深度相等的区域,等深线在浩该区域外沿通过。
8.8.3凡足有移位、疑位、概位注记的水深,以及未测到底和未精测的水深,均不能作为勾绘等深线的依据。
8.8.4°在勾绘等深线时,以保持海底地形原貌为原则,不应任意扩大浅区,也不应人为扩大深区,尤其对孤立的深区和浅区,不能因随意扩大浅区或深区而影响到孤立地形的表示。8.8.5基本等深距
B.8.5.1基本比例尺图,基本等深距规定见表3。比例尺
150000
1:250000
1 :1 000 000
GB/T 178341999
深度层
0~100 m
1c0200m
2c0500m
500--1 000 m
1 以下
0-100m下载标准就来标准下载网
100--200m
200~500 m
500--1 000 m
1 003 --4 C00 m
400m数下
0~100m
103~200m
200~500m
500~1000m
1000~4000m
4 ㎡ 以下
基本等深距,m
8.8.5.2非基本比例尺图,基本等深距根据图幅比例尺大小和海区地形特点确定。8.8.5.3为便于读图,绘制等深线时,每隔四条,绘一条加粗等深线;同时配置等深线注记,等深线注记应成组注出。
8.8.5.4相邻两条加粗等线,图上间隔小于3mm时,可将他们之间的四条等深线成组断开,不得任意合并通过。
8.8.5.5对于孤立的等深线,应加绘示坡线,以便反膜其正负向性质。8.9腐质
8.9.1在各种比例尺图上均应反映底质的分布特征,并表示其性质。8.9.2底质注记的图E间距一般火30~~60mm。在海底地形变化大的海区可适当加密。8.9.3各种比例尺图上均不表示底质的形容词。8.10其他海部要京
8.10.1水下地物
捕鱼设备、水下桩柱)、海草、渔磁、海底火山等在1:25万及更大比例尺图上一般应表示,特别密集时可适当取舍。上述地物一般以符号表示,也可用文字说明,如附近多渔栅“等。8.10.2近海设施
在1100万及更大比例尺的图上。表示海上水久性平台,井架、系泊塔,井口、管道等近海设施。小于1:100万的图上不予表示。
8.10.3海底电缆、海底管道
8.10.3.1在1,100万及更大比例尺图上,应准确表示各种海底管线(海底电缆、海底管过)的位置和性质。小于1:100万的图上不予表示。8.10.3-2埋人海底的管道应表示埋藏的深度。8.10.3.3标示管线区界线或管线登陆点的管线标衣比例尺大于125万图上应予表示。8.10.3.4各种管线均以符号表示。8.70.4各种区界线
在大于1!25万的图上,表示港区、疏凌区、抛混区、养殖场、自热保护区等界线。1:25万图上表示位于港外的,1100万及更小比例尺图上则不表示。8.11要素的省略
CB/T 17834—1999
8.11.1图上距海岸线150mm以外的陆地要索在1:25万及更小比例尺图上可以省略表示。8.11.2凡海底地形陡变地区,在保证報色层的范围线完整外,其他等深线可省略。9注记
9.1注记的要求
注记是判读海底地形图的重要依据,图上注记要正确无误,指示明确,字体和字级应符合GB12319的要求。
9.2注记的种类
9.2.1注记分为地名注记.专有名称注记,说明注记及整饰注记等。9.2.2注记的文字一般为汉宁、汉语拼音、阿拉伯数字、罗马字母及罗马数宇、英文。9.3地名注记
9.3.1地名注记的采用原则
9.3.1.1中国地名采用顺序如下;a)国务院正式颁布的地名:
b)各级政府俞名的地名:
)中国地图出版社最新公开出版的地图、地图集上载的地名;d)海域地名参照作为基本资料的测量成果及海军司令部航海保证部最新公开出版的海图上的地名
e)陆地地名参照最新出版的地形图上的地名。:9.3.1.2外国地名采用顺序如下
a)国家地名管理机构编译的地名:b)中国地图出版社最新公开出版的地图、地图集上刊裁的地名;c)海军司令部航海保证部最新公开出版的海图上的地名;d)根据制图资料按译音规则翻译的地名。9.3-2海洋,港湾等名称注记
根据比例尺情况注记洋、海,湾、港,海峡、航门、水道,以及浅滩,海沟、海槽、海山、海岭等的名称。当湾名与港名不能同时注出时,一般应注湾名,如港名著名时.则注记港名舍湾名。如湾和港、河口与河口港为同一专名而不能同时注出时,一般注港名、河口港名。如果港是湾的组成部分,则湾名不能注在港内,如果海快是海的组成部分,则海名不能注在海快内。9.3.3岛肯、礁石等名称注记
9.3.3.1孤立的岛或礁石应详细注记其名称及高程。群岛名称注记字级应比该群岛中最大的岛屿名称注记大1~3级;岛齿名称注记的字级应比岛上居民地名称大1~3级:群礁名称注记的字级应比群礁中最大的确石名称大1~~3级。
9.3.3.2岛、赚石名称注记密集时,应优先选取其中融大的,最高的、外函的,位于国界两的以及位于外海作领海基点的岛屿、礁石的名称。9.3.4呷角的名称注记
蝉角(包括嘴、头等)名称注记应小于其附近的潜湾、席屿的名称注记。呷角名称与岛屿、港湾等名称不能同时注记时,归角名称一般可舍去,但菩名的,作为领海基点的名称应注记。9.3.5居民地名称注记
9.3.5.1中国居民地名称注记
根据居民地的行政等级确定注记方法,具体规定如下:a)锁以上(含镇)居民地一般应注行政名称,镇以下居民地注自然名称:GB/T 17834—1999
b)市级居民地应注出行政名称,行政通名“市”字不省略,如上海市注上海市”县、镇一般只注专名,不注行政道名·如海丰县注“海丰”,当专名只有个字时,行政通名应予保留,如“丰县”;c)县及县以上行政级的居民地,有副名的应括注,如岱山(高亭),\-地为两级行政中心驻地面名称不同时,两名同时注出,以字体、字级区分,如“宁波市”下边注“鄞县”,一地为两级行政驻地且专名相间时,则只注高一级的名称,如莆田市,带田县同驻一地,只注“带田市”。镇级(含)以下居民地不注副名,d)图上只表示·个居民地的岛屿,如居民地与岛跨同名时,可不注居民地名称。9.3.5.2外国居民地名称注记
外国居民地的名称注记,一毅按人口数区分等级,各级居民地名称采用不同体字级的注记。9. 3. 6心名注记
根据比例尺情况选注沿岸的函脉名称,王要山峰的名称及高程,9.3.7江河、潮泊、水库等名称注记图上长150mm以上的入海河流及较大的潮泊、水库的名称应注记。9.4专有名称注记图上般不表示。9.5说明注记
凡是与地形有关的说男注记,如等高绒注记,等深线注记均要表示外,其他说明注记均不表示。9.6标题及整饰注记
标题注记和整饰注记是图上注记的垂要内穿,应按附录A的规定注出。9.7罗马字母拼写注记
9.7.1地名附注汉语拼音或罗马字母拼诗形式的规定9.7.1.1图上中国地区的县、市级以上的居民均名称,著名的角,河口,大岛及生要的群岛等名称注记应加注汉语拼音地名。
9.7.1.2图上外国地区主要的地名注记除注记汉字外,还要按所在地区主权国家的岁马字母拼写规则往记罗马字母地名。
9.7.1.3中国地名的汉语拼音应按(中国地名双字拼音字母拼写规则》汉语地名部分)拼写或录用《中华人民共和国地图》汉语拼音版)等公开出版物上的汉语注音字母拼写地名,9.7.2采用英文注记的规定
9.7.2.1“港、水道”等通名仅冠大、小,内、外,东,南、西、北、中等形容词的,可附加美文注记,如北水(NorthChannel)前冠专名的应政用汉语拼膏注记,如大连港(DalianGang)。9.7.2.2凡暗磁、港池、海湾、防波堤等通名前无专名的,可附英文注记,如防波堤(Break waler);前面带有专名的,则改用汉语拼音往记,如海口港池(HaikonGangchi)。9.7.2.3冠序数的通名附加英文注记,如1号码头(PieINo1)。9.7.3汉语拼音和英文注记字体及字级的规定9. 7. 3. 1标题中的图名及出版单位名称全部大写。9.7.3.2‘图上注记的字母凡大于15级以上者及采用隔离字隔注记的,每个字母都大写。小于15级者,每个单词第一个字母大写,其余小写:9.7.3.3说明文的标题全部大写。文中句首第个字母人写,其余小写。9.7.3.4汉字为宋体.细宋体的,英文或汉语拼音用措体表示,汉字为等线体的,英文或汉语拼音用中等线体,汉字为中等线体的,英文或汉语拼音用细等线体。英文或汉语拼音-般注于相应汉宇下方、右方或左方。
9.7.3.5汉字14级及14级以上的.英文或汉语拼音字母均比汉字小两级;汶字10-13级的,英文或汉语拼音字母均比汉字小1级,汉字为9级及9级以下的,英文或汉语拼音则与汉字同级。9.7.3.6其他汶语拼音和美文注记字体及字级按GB12319的有关规定执行。10 原图的改正,校对、审查和验收10.1原图的改正
GB/T17834—1999
负责编制作业的单位在成图上交业务机关验收之前,应根据最新的瓷料通知单将有新测资料的地区进行储改、订正。
10.2原图的校对
编绘原图和印刷原图在作业员自校改正后,应首先由作业组组长进行初校,对其进行全面、系统、彻底的检查,纠正错漏和不合理现象。编绘原图和印刷原图经初校后,由校对员对其再饮进行全面、系统,御底的检查,发现不符合规范、图式、编图计划和其他有关规定的问题由作业员进行改正。10.3原图的审查
编绘原图和印刷原图经校对,图幅责任编辑还应对其主要内容以及执行规范、图式、编图计划和其他有关规症的情况进行全面,系统的检查,发现问题由作业员进行改正。10.4印刷原图的验收
印刷原图经校对,审查后,在送厂制印前,出版机关或其委托部门还应对其重要内容进行重点检查或抽查,发现问题应由作业员改正,确认合格后方可送厂制印。10.5原图的质量评定
编绘原图和印刷源图的初校者、校对者、审查者、验收者应将各自检查的主要情况分别记人图历表。同时,校对者要对原图绘制工作进行质基评定,审查者要对原图绘制工作及校对工作进行质量评定;验者要对源图绘制工作、校对工作及审查理作进行质量评定。11印刷出版准备
印刷出版准备工作土要内容包括:确定印色方案,制作分色参考图,校对、审查、验收彩色校样以及对印剧成图的验收。
11.1印色方案的确定
11. 1. 1 海底地形图 --般采用黑、蓝、嘴,棕四色印制。11.1.2各要素印刷的额色规定如下;a)紫色:按GB12319中的规定印色为紫色的符号和注记;b)棕色,等高线及其注记,沙地、陡崖健石山,表示海岸性质的地貌符号,孤峰、峰丛,熔岩流和火山口的符号,以及岸线以上的陆地曾梁;c)蓝色,滩线,等深线及注记,0 m线(于出滩线)以下海部水域的分层设色普染;d)色:用于上述要案以外的其他要索和注记。11.1.3海陆部的分层设色
陆部不分层,普染15%的棕网点;海部水域应进行分层设色。11.1.3.1基本比例尺图,海部水域分层设色范国见表4。表4
普染色
1:5斤
α~10 m
10~80m
30--50 m
50100m
100-150m
15~200m
200m以F
1:25万
30~·50m
50-10m
100~150 m
150~200 m
200~500m
500m以下
1100万
0~50 ㎡
50--100m
100200m
200~1000m
1000~2000m
2000~4000m
4000m以下
网目比钢(为)
