GB/T 17941.1-2000
基本信息
标准号： GB/T 17941.1-2000
中文名称：数字测绘产品质量要求 第1部分：数字线划地形图、数字高程模型质量要求
标准类别：国家标准(GB)
英文名称：Quality requirement for digital products of surveying and mapping--Part 1:Quality requirement for digital line topographic map,digital elevation model
标准状态：已作废
发布日期：2000-01-03
实施日期：2000-08-01
作废日期：2008-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：数学、自然科学>>07.040天文学、大地测量学、地理学
中标分类号：综合>>测绘>>A75测绘综合
关联标准
替代情况：被GB/T 17941-2008代替
出版信息
出版社：中国标准出版社
书号：155066.1-16816
页数：12页
标准价格：10.0 元
出版日期：2004-04-16
相关单位信息
首发日期：2000-01-03
复审日期：2004-10-14
起草人：马占宏、马晓萍、成燕辉、武晓莉
起草单位：国家测绘局测绘标准化研究所
归口单位：全国地理信息标准化技术委员会
提出单位：国家测绘局
发布部门：中华人民共和国国家质量监督检验检疫总局
主管部门：国家测绘局
标准简介
本标准规定了数字划线地形图、数字高程模型产品的质量特性及其应达到的要求。本标准适用于数字化测绘和基础地理信息数据库建库中数字线划地形图、数字高程模型产品的检查验收与质量评定。 GB/T 17941.1-2000 数字测绘产品质量要求 第1部分：数字线划地形图、数字高程模型质量要求 GB/T17941.1-2000 标准下载解压密码：www.bzxz.net
本标准规定了数字划线地形图、数字高程模型产品的质量特性及其应达到的要求。本标准适用于数字化测绘和基础地理信息数据库建库中数字线划地形图、数字高程模型产品的检查验收与质量评定。
本标准规定了数字划线地形图、数字高程模型产品的质量特性及其应达到的要求。本标准适用于数字化测绘和基础地理信息数据库建库中数字线划地形图、数字高程模型产品的检查验收与质量评定。

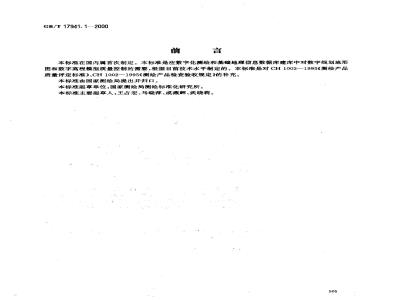

标准图片预览
标准内容
GB/T17941.1—2000
本标准在国内属首次制定。本标准是应数字化测绘和基础地理信息数据库建库中对数字线划地形图和数字高程模型质量控制的需要，根据目前技术水平制定的。本标准是对CH1003--1995《测绘产品质量评定标准》、CH1002—1995《测绘产品检查验收规定》的补充。本标准由国家测绘局提出并归口。本标推起草单位：国家测绘局测绘标准化研究所。本标准主要起草人：王占宏、马晓萍、成燕辉、武晓莉。505
中华人民共和国国家标准
数字测绘产品质量要求
第1部分：数字线划地形图、
数字高程模型质量要求
Quality requirement for digital products of surveying and mapping-Part 1 : Quality requirement for digital line topographic map,digital elevation model
1范围
GB/T 17941. 1--2000bZxz.net
本标准规定了数字线划地形图、数字高程模型产品的质量特性及其应达到的要求。本标准适用于数字化测绘和基础地理信息数据库建库中数字线划地形图、数字高程模型产品的检查验收与质量评定。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB14804--19931：500、1：1000.1：2000地形图要素分类与代码GB/T15660—19951：5000,1：100001：25000，1：50000,1：100000地形图要素分类与代码GB/T13923—1992国土基础信息数据分类与代码3总则
3.1数字测绘产品的质量要求是根据产品种类的不同，通过对若干质量特性的要求来描述的。3.2数据说明是数字测绘产品的项重要质量特性，数字测绘产品都应包含数据说明部分。数据说明可存储于产品数据文件的文件头中，或以单独的文件存储。数据说明文件应为文本文件，内容的编排格式可自行确定，但必须包含4.1和5.1规定的数据项。对不适于某产品的数据项可只列出数据项名，不填写具体值。
4数字线划地形图质量要求
数字线划地形图的质量要求通过对产品的数据说明、数学基础、数据分类代码、位置精度、属性精度、逻辑一致性、完备性等质量特性的要求来描述。4.1数据说明
数字线划地形图的数据说明应包括表1所示内容。国家质量技术监督局2000-01-03批准506
2000-08-01实施
1.产品名称、范圈说明
2．存储说明
3．数学基础说明
4.采用标准说明
5.数据源和数据采集方法说明
6.数据分层说明
7.产品生产说明
8.产品检验说明
9.产品归属说明
4.2数学基础
GB/T 17941. 1—2000
表1数字线划地形图数据说明内容1．产品名称
3.产品覆益范围
1．数据库名或文件名
2.存储格式和/或简要使用说明
1.椭球体
4．高程基准
2．投影
2．图名、图号
4．比例尺
3.平面坐标系
5．等高距
1．地形图图式名称及编号
3．地形图要素分类与代码标准的名称及编号1.摄影测量方法采集
2．地形图数字化
3.野外测量
1层名
1．生产单位
2．生产日期
1.验收单位
2.精度及等级
3．验收日期
1.归属单位
1.航空(航天)像片
2.测围或编绘规范名称及编号
4．其他
1．航摄比例尺
2．航高
3.航摄仪焦距
5.航摄仪型号
6．航摄日期
7．航摄单位
8.传感器类型
9. 卫虽影像分辨率
10.被段选择
11.数据接收时间
2. 摄影测量仪器及软件情况
1.数字化原图
2. 数学化设备及软件情况
1. 测量设备及软件情况
1．.原图比例尺
2．生产单位
3．生产日期
国家基本比例尺系列数字线划地形图的数学基础应按相应比例尺的测图规范、编绘规范执行。4.3数据分类与代码
国家基本比例尺数字线划地形图的数据分类与代码应依比例尺的不同分别按GB14804、GB/T15660和GB/T13923执行，补充的要素及代码应在数据说明备注中加以说明。4.4数字线划地形图数据的位置精度507
4.4.1平面精度
GB/T 17941.1-2000
a）数字线划地形图中的图廓点、公里网或经纬网交点、控制点等的坐标值应符合理论值和已知坐标值。
b）数字线划地形图实测数据（地面测量、摄影测量采集的数据），其地形点对邻近控制点位置中误差以及邻近地物点间的距离中误差不得大于相应比例尺测图规范的规定。c）地图数字化采集的数字线划地形图，其点位目标位移偏差不得大于士0.1XMm（M为比例尺分母，下同），线状目标位移偏差不得大于士0.2×Mm。4.4.2高程精度
a）实测数据的数字线划地形图，其高程注记点和等高线对邻近高程控制点的高程中误差不得大于相应比例尺测图规范规定。
b）地图数字化采集的数字线划地形图，其高程点和等高线的高程值应正确，且二者不能产生地理适应性矛盾。
4.4.3形状保真度
各要素的图形能正确反映实地地物的形态特征，无变形扭曲。4.4.4接边精度
相邻图幅应自然接边。线要素与面要素既要进行图形几何位置接边，又要进行属性接边。当由于不同时期测图造成不能自然接边时，允许保持不接边状态，但应将问题记载，留待有可靠资料时，再进行接边。
4.5数字线划地形图属性数据的精度4.5.1属性数据的正确性
描述每个地形要素特征的各种属性数据必须正确无误。4.5.2属性数据的完备性
描述每个地形要素特征的属性项类型应完备，应符合相应比例尺地形图要素分类与代码或技术文件中规定的各自属性码，不得有遗漏。4.6数字线划地形图数据的逻辑一致性各要素相关位置应正确，并能正确反映各要素的分布特点及密度特征。线段相交，无悬挂或过头现象，面状区域必须封闭，各辅助线应正确，公共边线或同一目标具有两个或两个以上类型特征时只能数字化一次，拷贝到相应数据层中。对有方向性的要素其数字化方向须正确，需连通的地物应保持连通。各层数据间关系处理应正确。
4.7数字线划地形图要素的完备性4.7.1要素的完备性
数字线划地形图中各种要素必须正确、完备，不能有遗漏或重复现象。4.7.2数据分层的正确性
所有要索均应根据有关的技术设计书规定进行分层。数据分层应正确，不能有重复或漏层。4.7.3注记的完整性、正确性
各种名称注记、说明注记应正确，指示明确，不得有错误或遗。4.8数字线划地形图图形质量
数字线划地形图模拟显示时，其线划应光滑、自然、清晰，无抖动、重复等现象。符号表示规格应符合相应比例尺地形图图式规定。注记应尽量避免压盖地物，其字体、字大，字数、字向、单位等般应符合相应比例尺地形图图式的规定。符号间应保持规定的间隔，达到清晰、易读。5数字高程模型质量要求
数字高程模型的质量要求通过对产品的数据说明、数据精度两项质量特性的要求来描述。508
5.1数据说明
GB/T 17941. 1--2000
数字高程模型的数据说明应包括表2所示内容。表2数字高程模型数据说明内容
1.产品名称、范團说明
2．存储说明
3．数学基础说明
4．规则格网说明
5.数据源和数据采集方法说明
6．数据内插说明
7.产品生产说明
8.产品检验说明
9.产品归属说明
1．产品名称
2．比例尺
3.产品覆盖范围
1．数据库名或文件名
2．存储格式和/或简要使用说明1、椭球体
4。高程基准
3.平面坐标系
1.格网单元定位点位置（左上、左下、右上、右下、中心）2．起始格网单元坐标
3．格网单元间距
4.格网行列总数
1.摄影测量方法采集
2.地形图采集
3.野外测量
1.数据内插方法
1．生产单位
2．生产日期
1.验收单位
2．精度及等级
3．验收日期
1．归属单位
1．航空（航天)像片
1．航摄比例尺
2、航高
3.航摄仪焦距
5.航摄仪型号
6.航摄日期
7.航摄单位
8.传感器类型
9.卫星影像分辨率
10.波段选择
11. 数据接收时间
2.摄影测量仪器及软件情况
1．数字化康图
2．数字化设备及软件情况
1.测量设备及软件情况
1.原图比例尺
2生产单位
3．生产日期
5.2数据精度
GB/T17941.1-—2000
数字高程模型产品的数据精度要求包括对格网单元间距、高程精度和接边精度的要求。5.2.1格网单元间距
数字高程模型格网单元间距按表3规定执行。根据需要可从两种合适尺寸中选取一种。对不属于基本比例尺系列的数字高程模型，可参照表3作适当调整。表3数字高程模型格网间距
比例尺
1:1000000
1:500000
11250000
1100000
1-50000
125000
1+10000
1:5000
1:2000
5.2.2高程精度
格网单元间距，m
1000/500
500/250
250/100
100/50
12.5/6.25
格网单元间距，（\）
1.25/0.625
5.2.2.1用摄影测量方法和用野外实测方法生成的数字高程模型，其格网点高程中误差应不大于相应比例尺地形图测图规范或编绘规范中规定的等高线高程中误差，5.2.2.2以地形图数字化方法生成的数字高程模型，其格网点高程中误差应不大于相应比例尺地形图的2/3等高距。
5.2.3接边糖度
相邻数字高程模型接边不应出现漏洞，两数字高程模型间相邻行(列)格网点平面坐标应连续且符合格网间距要求，高程应符合地形连续的总体特征，即使出现跳变，也应符合地貌特征，5.2.4高程中误差的两倍规定为格网点高程的最大限差。510
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
