ICS35.180

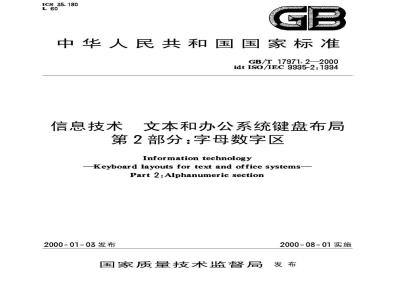

中华人民共和国国家标准
GB/T17971.2—2000
idtIS0/IEC9995-2:1994
信息技术
文本和办公系统键盘布局
第2部分：字母数字区
Informationtechnology
Keyboardlayouts for textand office systems-Part 2:Alphanumeric section
2000-01-03发布
2000-08-01实施
国家质量技术监督局
GB/T17971.2—2000
本标准等同采用国际标准ISO/IEC9995-2：1994《信息技术——文本和办公系统键盘布局——第2部分：字母数字区》。
本标准是系列标准之一，通过制定这一系列国家标准，对我国多语言文字所使用键盘的发展起指与作用。
在GB/T17971全部制定后，将完全取代以下标准：GB/T2787—1981信息处理交换用七位编码字符集键盘的字母数字区布局（eqVISO2530：1975)
GB/T4837—1984打字机打印键和功能键的布局（idtISO1091：1977）GB/T4872—1985
办公机器和数据处理设备键盘上控制键定位的原则(idtISO3244：1984）GB/T9309—1988
办公机器和处理设备打字机功能键符号(idtISO1090：1981)GB/T9310—1988
加法器和计算器十键键盘的数字区（idtISO1092：1974）GB/T9311—1988
加法器和计算器：键顶、打印或显示符号(idtISO1093：1981）GB/T10021—1988
办公机器双手操作键盘字母数字区的基本布局（idtISO2126：1975）有字母扩充语言国家的键盘一一协调的指南（ISO3243，1975）办公机器—键盘——键编号制式和布局图（ISO4169：1979)一文本和办公系统一一多拉丁字母语言键盘一一布局和操作（ISO8884：1989）信息处理—
GB/T17971在《信息技术文本和办公系统键盘布局》总标题下，目前包括以下8个部分：第1部分：指导键盘布局的一般原则第2部分：字母数字区
第3部分：字母数字区的字母数字分区补充布局第4部分：数字区
第5部分：编辑区
一第6部分：功能区下载标准就来标准下载网
一第7部分：表示功能用的符号
一第8部分：数字辅助键盘的字母分配本标准附录A是提示的附录。
本标准由中华人民共和国信息产业部提出。本标准由中国电子技术标准化研究所归口。本标准起草单位：中国电子技术标准化研究所。本标准起草人：高健。
GB/T17971.2—2000
ISO/IEC前言
ISO（国际标准化组织)和IEC(国际电工委员会）是世界性标准化专门机构。国家成员体（它们都是ISO或EC的成员国）通过国际组织建立的各个技术委员会参与制定针对特定技术范围的国际标准。ISO和IEC的各技术委员会在共同感兴趣的领域内进行合作。与ISO和IEC有联系的其他官方和非官方国际组织也可参与国际标准的制定工作。在信息技术领域，ISO和IEC建立了一个联合技术委员会，即ISO/IECJTC1。由联合技术委员会提出的国际标准草案需分发给国家成员体进行表决。发布一项国际标准，至少需要75%的参与表决的国家成员体投票赞成。
国际标准ISO/IEC9995-2是由ISO/IECJTC1“信息技术”联合技术委员会，SC18分委会制定的。SC18是文件处理和相关通信分委会。本标准部分或全部取代以下标准：ISO1090.1981
ISO 1091:1977
ISO1092:1974
ISO1093.1981
ISO2126.1975
ISO2530.1975
ISO3243.1975
ISO3244:1984
ISO4169:1979
ISO8884.1989
相关细则，见ISO/IEC9995的附录A部分ISO/EC9995在《信息技术一一文本和办公系统的键盘布局》的总标题下，由下列部分构成：第1部分：指导键盘布局的一般原则一第2部分：字母数字区
一第3部分：字母数字区的字母数字分区补充布局一第4部分：数字区
一第5部分：编辑区
一第6部分：功能区
一第7部分：表示功能用的符号
一第8部分：数字辅助键盘的字母分配ISO/IEC9995的附录A部分仅作提示。1范围
中华人民共和国国家标准
信息技术
文本和办公系统键盘布局
第2部分：字母数字区
Information technologyKeyboard layoutsfor text and office systems-Part2:Alphanumeric section
GB/T17971.2—2000
idtISO/IEC9995-2:1994
在本系列标准的第1部分描述了基本范围后，本标准规定键盘的字母数字区和字母数字区的分区划分，同时还规定字母数字区ZA0字母数字分区的键的排列、编号和定位，以及字母数字区的功能分区中的几个控制功能在键上的布局和分配。2一致性
如果设备满足8.3以及7.1或7.2之一，则它与本标准一致。3引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1988—1998信息处理信息交换用七位编码字符集（eqVISO/IEC646：1991）GB/T17971一2000信息技术文本和办公系统键盘布局第1部分：指导键盘布局的一般原则(idtISO/IEC9995-1:1994)
GB/T17971.3一2000信息技术文本和办公系统键盘布局第3部分：字母数字区的字母数字分区补充布局（idtISO/EC9995-3：1994）ISO/IEC6937：1994信息技术—文本通信用编码图形字符集—拉丁字母4定义
GB/T17971.1给出的定义适用于本标准。5排列和位置
字母数字区位于功能区的右边和部分功能区的下方，编辑区和数字区的左边，见GB/T17971.1。范围从第99列到第15列。
6分区划分
字母数字区分区的划分见图1。
ZA0是字母数字区的字母数字分区。ZA1、ZA2、ZA3和ZA4是字母数字区的功能分区。键的排列、编号和位置以及图形字符和几个功能在键上的分配在本标准第7章和第8章中规定。国家质量技术监督局2000-01-03批准2000-08-01实施
GB/T17971.2—2000
7字母数字区字母数字分区键的排列和位置图形键和间隔键应排列在字母数字ZAO分区。7.1键盘的总体排列
图形键和间隔键应按图2所示定位。在字母数字区字母数字分区中，应有45个或更多的图形键及间隔键，排列如下：
间隔键在A行，加长，最小也要从A03到A07；-B行有10或更多的键，位置从B00到B11；-C行有11或更多的键，位置从C01到C15；-D行有12或更多的键，位置从D01到D15；一E行有12或更多的键，位置从E00到E15。这种排列要适应现行ISO和国家布局，并有足够灵活性，能满足可能的扩展版本，特别是国家语言的要求。ZA0分区的精确界线取决于键的编号和配置。为实现本系列标准第3部分的补充布局，要求有48个图形键。ZA2
图1字母数字区划分成分区
99000F020301
056070800
101112134 15
99000102030450G070805101112131415图2键盘排列字母数字区ZA0的字母数字分区键的定位和排列7.2协调的48个图形键键盘排列
协调的有48个图形键及间隔键的键盘，应按图3所示定位。字母数字区的字母数字分区应有45个图形键及间隔键。48键按下面的准则来排列：间隔键在A行，加长，最小从A03到A07；-B行从B01到B10的位置有10个键，或从B00到B10的位置有11个键；-C行12个键，位置从c01到C12；-D行12个键，位置从D01到D12；-E行位置从E00到E12有13个键，或位置从E00到E13有14个键。2
GB/T17971.2—2000
99 00010203040506 07
990001D20340506078
0910112131415
图3协调的48个图形键键盘排列中字母数字区ZA0字母数字分区键的排列和定位8字母数字区字母数字分区的功能分配给字母数字ZA0分区的键的功能是包括间隔字符的图形字符。8.1图形字符的分配
图形字符的分配由相应用法决定。注1：附录A给出分配的推荐方案，适合于国家标准使用。拉丁字母表字符分配到字母数字ZA0分区的键时，遵守下列要求：a）应提供GB1988的83个恒定的图形字符。这些字符是：一拉丁字母表从a到z，26个小写字母；一拉丁字母表从A到Z，26个大写字母；-0到9的十个阿拉伯数字，见下面b)；一感叹号；
一双引号：
一百分比；
一和；
一搬号：
一星号：
一左圆括号；
一右圆括号；
一正号；
逗号；
一负号；
一句点；
一斜线；
一冒号；
一分号
一小于记号；
一等于记号：
一大于记号；
一问号：
一下横线；
一间隔，见下面的c）。
b）数字0到9应分配到E行键。
c）间隔应分配到A行的间隔条。GB/T 17971.2—2000
注2：为输入ISO/IEC6937图形字符总表，GB/T17971.3中规定补充组的布局。8.2非图形键功能分配
键盘通常为非图形键提供下列一项或多项功能：第2级别选择；
设置制表符；
大写字母锁定/第2级别锁定/通用锁定；一回行；
-向前/向后删除；
第3级别选择；
一组选择；
一控制；
一切换。
8.3功能键最低要求
本标准分配下列功能：
8.3.1第2级别选择
应在B行提供第2级别选择功能的两个键，图形键行的两边各一。左手第2级别选择键整个或部分应在B99位置。右手第2级别选择键应与图形键行的右手端相邻。8.3.2制表
应在D行提供一个制表功能键，与图形键行的左手端相邻。这个键应整个或部分在D00位置。8.3.3大写字母锁定/第2级别锁定/通用锁定应在C行提供一个锁定功能键，与图形键行的左手端相邻。这个键应整个或部分在C00位置。8.3.4回行
应提供一个回行功能键。这个键应整个或部分在C行，与图形键行的右手端相邻。8.3.5向前/向后删除
应提供一个向前/向后删除功能键。8.4键顶置标
字母数字区功能键顶置标在本系列标准第7部分规定。4
GB/T 17971.2—2000
附录A
（提示的附录）
分配指南
各个国家键盘多种多样布局是公认的。图A1所示是典型拉丁字母子集的安排，可在许多国家的键盘布局上看到。
这个图仅作信息提供。它可能有助于开发新的国家标准。图A11仅示出大写字母。应明确，小写字母应分配到键的第1级别，大写分配到第2级别。图A1注：
1）数字1到数字9分配在E01到E09位置的键上，数字零通常分配在E10位置的键上，有时零也被分配在E00位置的键上。数字分配到第1级别还是第2级别取决于习惯。在键盘中，如果有数字分配到数字区的数字分区，则数字可从字母数字区省去。
2）在第1级别与第2级别，图形字符间隔都分配到间隔条上。如果存在无间断间隔，分配在第3级别的间隔条上。3）如果存在软连字符图形字符，最好分配到第3级键上，与常规连字符在同一键上。9900
采用说明：
01020304
oooooooooolo
990001020304050607080910111231415图A1字母数字区ZA0字母数字分区键的安排和定位示例11在ISO/EC9995-2中，图A1或表A1中一些位置给出不确定的图形字符选择，采用制定为国家标准时，这些字符被确定。故将原文中的表A1删去。
