GB/T 14536．1中的该章，用下述内容代替：本标准适用于GB/T 14536．1所规定的、用于家用及类似用途电器包括暖气、空调中的电动机热保护器作部分评价。本标准适用于电动机热保护器固有的安全；适用于与设备安全有关的操作值、操作时间和操作程序；适用于家用和类似设备中使用的电动机热保护器的试验。本标准还适用于GB 4706．1范围内的电器中电动机热保护器。本标准不适用于其他电动机保护装置。本标准不适用于断开电路的手动装置。本标准不适用于密封的或半密封的电动机压缩机的电动机热保护器。本标准适用于额定电压为直流不超过440V、交流不超过660V，额定功率为11kW及以下的电动机用热保护器。 GB 14536.3-1996 家用和类似用途电自动控制器 电动机热保护器的特殊要求 GB14536.3-1996 标准下载解压密码：www.bzxz.net

GB14536.3—1996

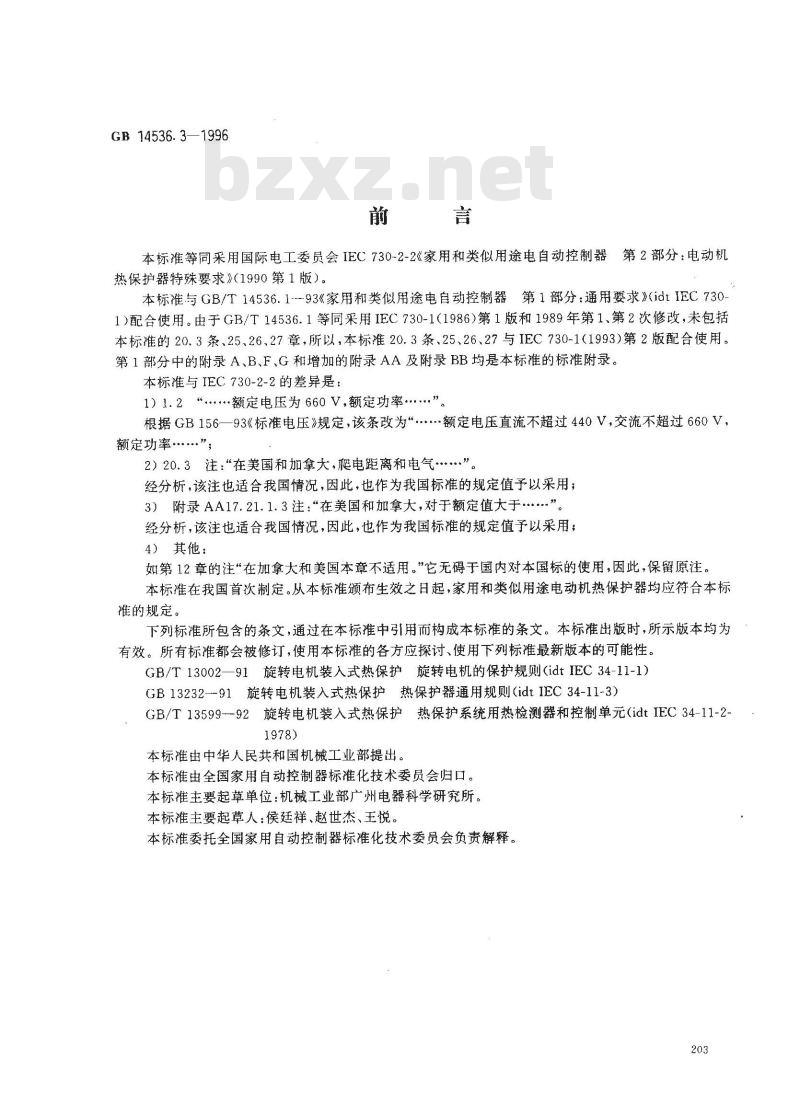

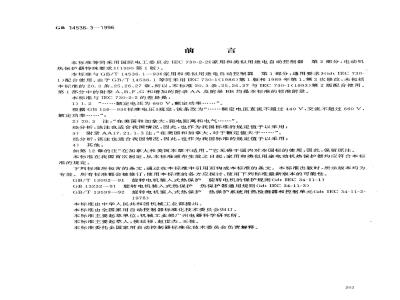

本标准等同采用国际电工委员会IEC730-2-2《家用和类似用途电自动控制器第2部分：电动机热保护器特殊要求》（1990第1版）。本标准与GB/T14536.1--93《家用和类似用途电自动控制器第1部分：通用要求》(idtIEC730-1）配合使用。由于GB/T14536.1等同采用IEC730-1（1986）第1版和1989年第1、第2次修改，未包括本标准的20.3条、25、26、27章，所以，本标准20.3条、25、26、27与IEC730-1（1993）第2版配合使用。第1部分中的附录A、B、F、G和增加的附录AA及附录BB均是本标准的标准附录。本标准与IEC730-2-2的差异是：1）．.2“·额定电压为660√，额定功率…”。根据GB156—93《标准电压》规定，该条改为.·额定电压直流不超过440V，交流不超过660V，额定功率”，
2）20.3注：“在美国和加拿大，爬电距离和电气”。经分析，该注也适合我国情况，因此，也作为我国标准的规定值予以采用；3）附录AA17.21.1.3注；“在美国和加拿大，对于额定值大于….”。经分析，该注也适合我国情况，因此，也作为我国标准的规定值予以采用；4）其他：
如第12章的注“在加拿大和美国本章不适用。”它无碍于国内对本国标的使用，因此，保留原注。本标准在我国首次制定。从本标准颁布生效之日起，家用和类似用途电动机热保护器均应符合本标准的规定。
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。GB/T13002—91旋转电机装入式热保护旋转电机的保护规则（idtIEC34-11-1）GB13232--91旋转电机装入式热保护热保护器通用规则（idtIEC34-11-3）GB/T13599--92旋转电机装入式热保护热保护系统用热检测器和控制单元（idtIEC34-11-2-1978)
本标准由中华人民共和国机械工业部提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准主要起草单位：机械工业部广州电器科学研究所。本标准主要起草人：侯廷祥、赵世杰、王悦。本标准委托全国家用自动控制器标准化技术委员会负责解释。203
GB 14536. 3--1996

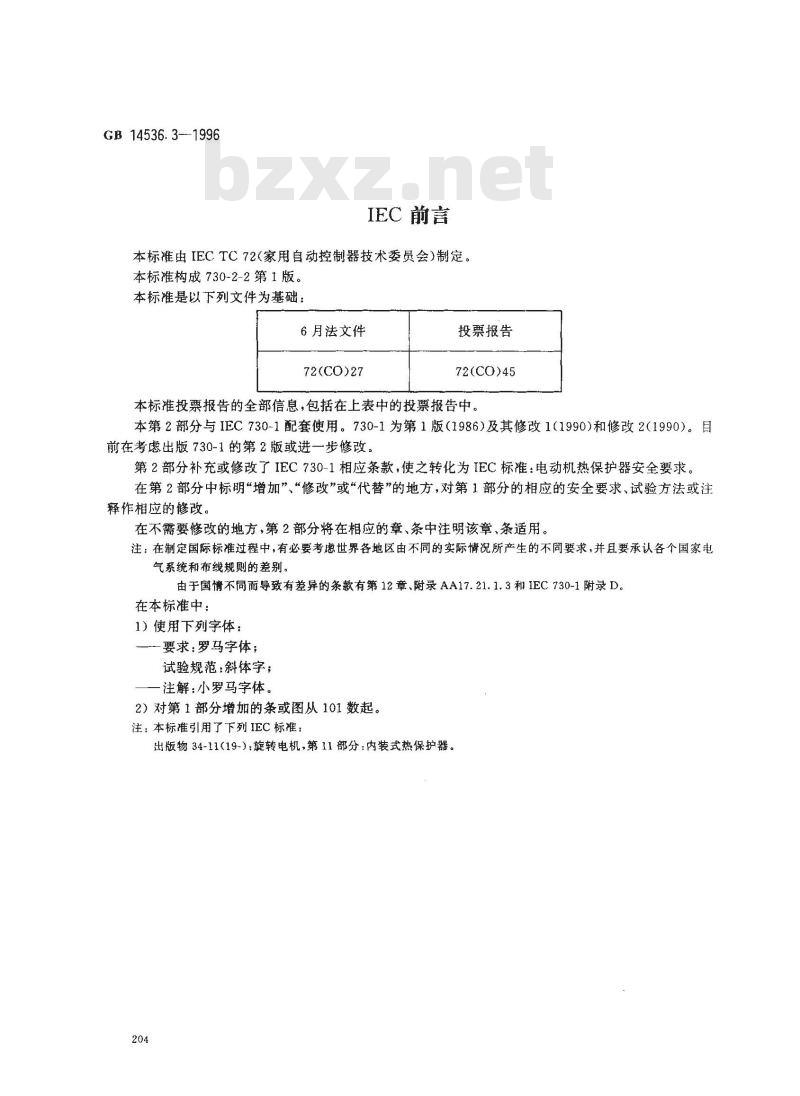

IEC前言
本标准由IECTC72(家用自动控制器技术委员会)制定。本标准构成730-2-2第1版。
本标准是以下列文件为基础：
6月法文件
72(CO)27
投票报告
72(CO)45
本标准投票报告的全部信息，包括在上表中的投票报告中，本第2部分与IEC730-1配套使用。730-1为第1版（1986)及其修改1（1990）和修改2（1990）。目前在考虑出版730-1的第2版或进一步修改。第2部分补充或修改了IEC730-1相应条款，使之转化为IEC标准：电动机热保护器安全要求。在第2部分中标明“增加”“修改”或“代替”的地方，对第1部分的相应的安全要求、试验方法或注释作相应的修改。
在不需要修改的地方，第2部分将在相应的章、条中注明该章、条适用。注：在制定国际标准过程中，有必要考虑世界各地区由不同的实际情况所产生的不同要求，并且要承认各个国家电气系统和布线规则的差别。
由于国情不同而导致有差异的条款有第12章、附录AA17.21.1.3和IEC730-1附录D。在本标准中：
1）使用下列字体：
要求：罗马字体；
试验规范：斜体字；
一注解：小罗马字体。
2）对第1部分增加的条或图从101数起。注：本标准引用了下列IEC标准：出版物34-11(19-）：旋转电机，第11部分：内装式热保护器。204

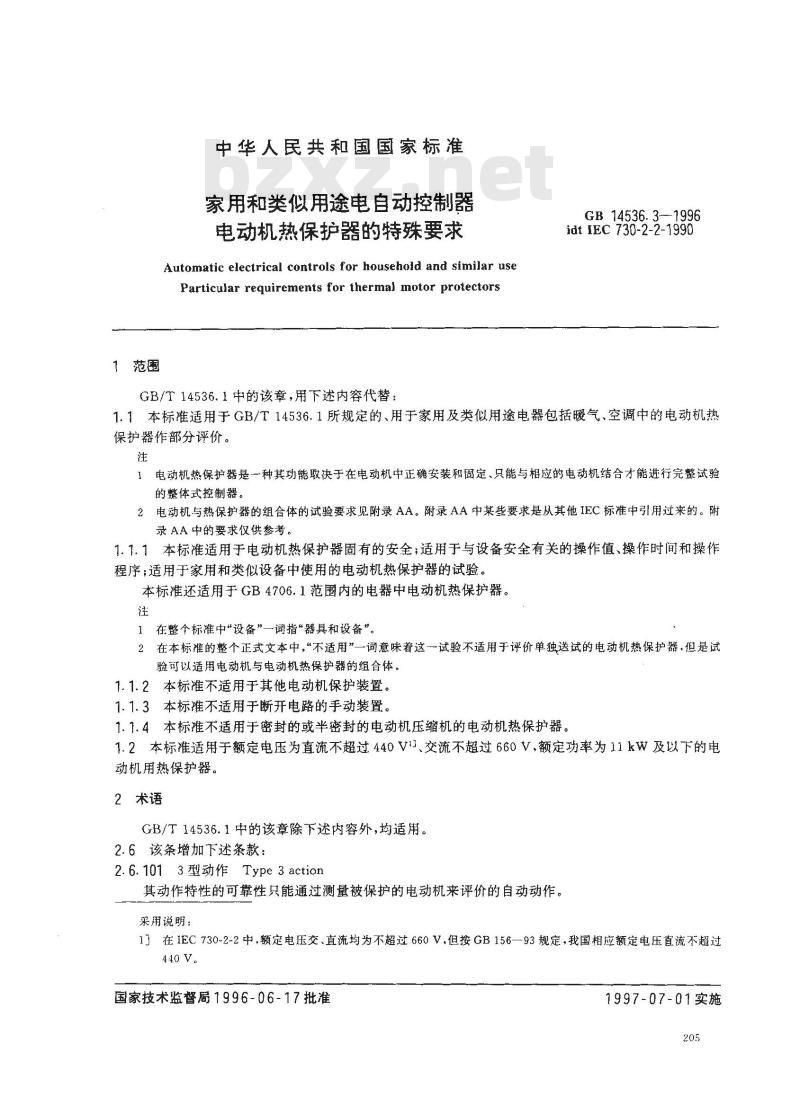

1范围
中华人民共和国国家标准
家用和类似用途电自动控制器
电动机热保护器的特殊要求
Automatic electrical controls for household and similar useParticular requirements for thermal motor protectorsGB/T14536.1中的该章，用下述内容代替：GB 14536. 3-1996
idtIEC730-2-2-1990
1.1本标准适用于GB/T14536.1所规定的、用于家用及类似用途电器包括暖气、空调中的电动机热保护器作部分评价。
电动机热保护器是一种其功能取决于在电动机中正确安装和固定、只能与相应的电动机结合才能进行完整试验的整体式控制器。
电动机与热保护器的组合体的试验要求见附录 AA。附录AA中某些要求是从其他IEC标准中引用过来的。附2
录AA中的要求仅供参考。
1.1.1本标准适用于电动机热保护器固有的安全；适用于与设备安全有关的操作值、操作时间和操作程序；适用于家用和类似设备中使用的电动机热保护器的试验。本标准还适用于GB4706.1范围内的电器中电动机热保护器。注
1在整个标准中“设备”一词指“器具和设备”。2在本标准的整个正式文本中，“不适用”一词意味着这一试验不适用于评价单独送试的电动机热保护器，但是试验可以适用电动机与电动机热保护器的组合体。1.1.2本标准不适用于其他电动机保护装置。1.1.3本标准不适用于断开电路的手动装置。1.1.4本标准不适用于密封的或半密封的电动机压缩机的电动机热保护器。1.2本标准适用于额定电压为直流不超过440V1J、交流不超过660V，额定功率为11kW及以下的电动机用热保护器。
2术语
GB/T14536，1中的该章除下述内容外，均适用，2.6该条增加下述条款：
2.6.1013型动作Type 3action
其动作特性的可靠性只能通过测量被保护的电动机来评价的自动动作采用说明：
1J在IEC730-2-2中，额定电压交、直流均为不超过660V，但按GB156—93规定，我国相应额定电压直流不超过440V。
国家技术监督局1996-06-17批准1997-07-01实施

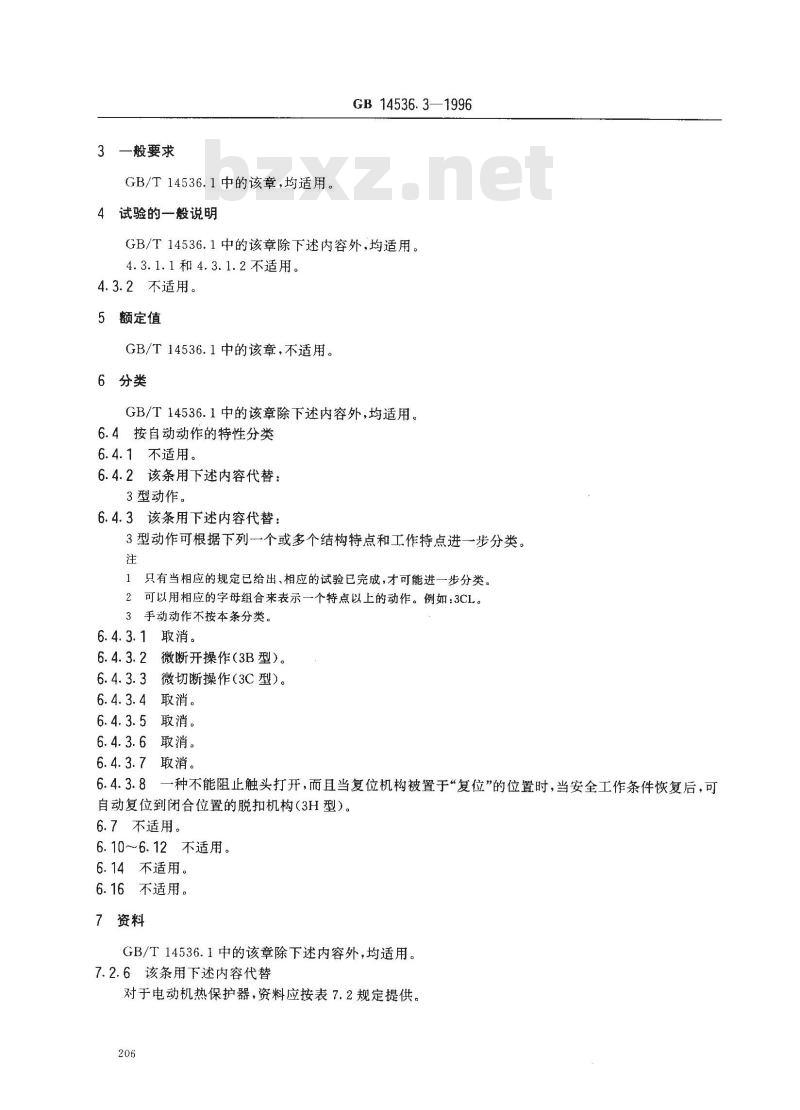

3—般要求
GB/T14536.1中的该章，均适用。试验的一般说明
GB 14536.3—1996
GB/T14536.1中的该章除下述内容外，均适用。4.3.1.1和4.3.1.2不适用。
4.3.2不适用。
5额定值
GB/T14536.1中的该章，不适用。6分类
GB/T14536.1中的该章除下述内容外，均适用。6.4按自动动作的特性分类
6.4.1不适用。
6.4.2该条用下述内容代替：
3型动作。
6.4.3该条用下述内容代替：
3型动作可根据下列一个或多个结构特点和工作特点进一步分类。注
1只有当相应的规定已给出、相应的试验已完成，才可能进一步分类。2可以用相应的字母组合来表示一个特点以上的动作。例如：3CL。3手动动作不按本条分类。
6.4.3.1取消。
6.4.3.2微断开操作（3B型）。
微切断操作（3C型）。
6.4.3.4取消。
6.4.3.5取消。
6.4.3.6取消。
6.4.3.7取消。
一种不能阻止触头打开，而且当复位机构被置于“复位”的位置时，当安全工作条件恢复后，可6.4.3.8
自动复位到闭合位置的脱扣机构（3H型）。6.7 不适用。
6. 10~6.12 不适用。
6.14不适用。
6.16不适用。
7资料
GB/T14536.1中的该章除下述内容外,均适用。7.2.6该条用下述内容代替

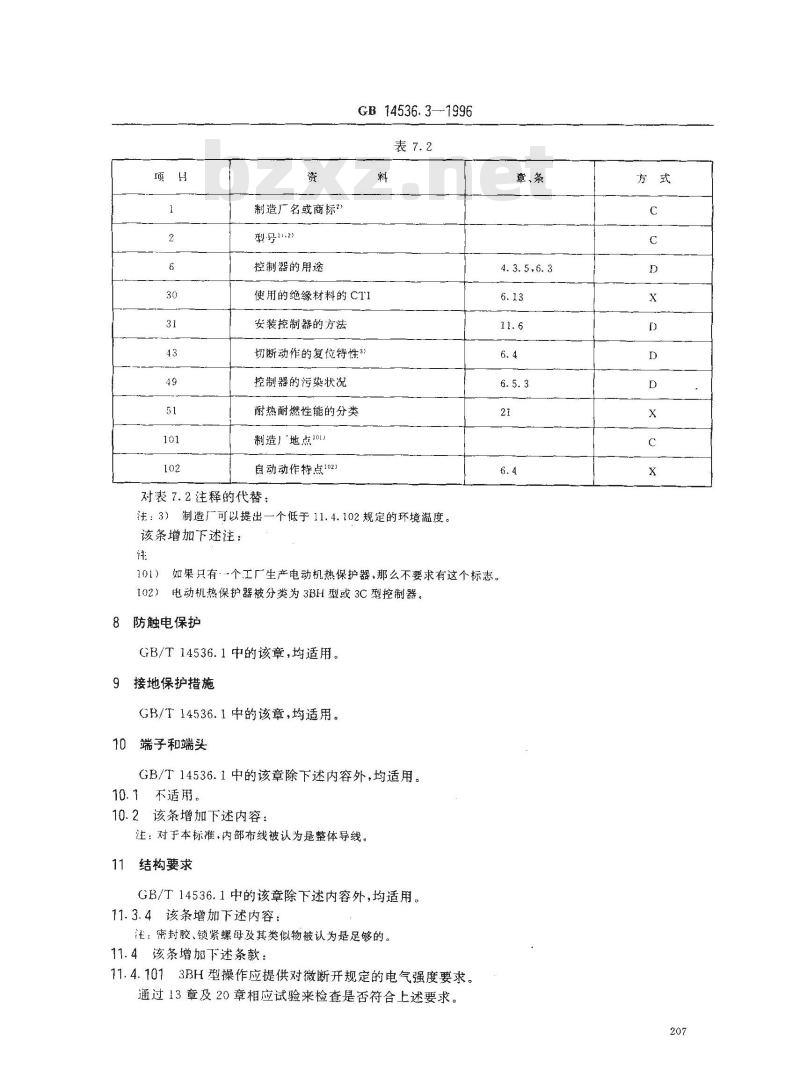

对于电动机热保护器，资料应按表7.2规定提供。206
制造厂名或商标\
型号1）.2）
控制器的用途
GB 14536.3-1996
使用的绝缘材料的CTI
安装控制器的方法
切断动作的复位特性3》
控制器的污染状况Www.bzxZ.net
耐热耐燃性能的分类
制造」地点10）
自动动作特点102》
对表7.2注释的代替：
注：3）制造厂可以提出一个低于11.4.102规定的环境温度。该条增加下述注：
章、条
4.3.5,6.3
如果只有个工厂生产电动机热保护器，那么不要求有这个标志。电动机热保护器被分类为3BH型或3C型控制器。8防触电保护
GB/T14536.1中的该章，均适用。9接地保护措施
GB/T14536.1中的该章，均适用。10 端子和端头
GB/T14536.1中的该章除下述内容外，均适用。10.1不适用。
10.2该条增加下述内容：
注：对于本标准，内部布线被认为是整体导线。11结构要求
GB/T14536.1中的该章除下述内容外，均适用。11.3.4该条增加下述内容：
注：密封胶、锁紧螺母及其类似物被认为是足够的。11.4该条增加下述条款：
11.4.1013BH型操作应提供对微断开规定的电气强度要求。通过13章及20章相应试验来检查是否符合上述要求。方式
11.4.1023BH型动作
GB 14536. 3--1996
3BH型动作应设计成不得阻止触头打开，面且如果当复位机构被置于复位的位置时，触头可以自动复位到闭合位置。当复位机构处于通常释放位置时，控制器在一5℃以上任何环境温度不得自动复位。通过观察，如果有必要，要在没有应力施加到起动件的情况下，检查是否符合上述要求。11.4.1033C型动作应通过微切断来提供电路切断。根据20章的要求检查是否符合要求。12防潮及防尘
GB/T14536.1中的该章，均适用。该章增加下述注：
注：在加拿大和美国，本章不适用。13电气强度和绝缘电阻
GB/T14536.1-93中的该章，均适用。该章增加下述内容：
13章的试验是否适用，取决于电动机热保护器在设备中的安装方法。如果13章的试验结果不大可能获得电动机热保护器装在设备上时试验所获得的结果，那么，应将热保护器装在设备上进行这些试验。
14发热
GB/T14536.1中的该章，不适用。15制造偏差和漂移
GB/T14536.1中的该章，不适用。16环境应力
GB/T14536.1中的该章除下述内容外，均适用。16.3和16.4不适用。
17耐久性
GB/T14536.1中的该章，不适用。该章增加下述注：
注：电动机热保护器与电动机组合体的耐久性试验见附录AA。18机械强度
GB/T14536.1中的该章，均适用。19螺纹部件及其连接
GB/T14536.1中的该章，均适用。20爬电距离、电气间和穿通绝缘距离GB/T14536.1中的该章除下述内容外，均适用。20.3该条用下述内容代替：
GB14536.3—1996
注：在美国和加拿大爬电距离和电气间隙不得小于表20.3.101中规定的值。表20.3.101安装在普通电动机外壳内的电动机热保护器的爬电距离和电气间隙对于不同工作电压所要求的尺寸mm
所考虑的距离
电动机直径180mm或以下：
工作绝缘
基本绝缘
电动机直径大于180mm：
工作绝缘
基本绝缘
oV~150V
爬电距离
这些值不适用于密封式制冷电动机压缩机。2
电气间隙
所规定的距离也适用于带电部件和外壳之间的距离。151 V～300 V
爬电距离
电气间隙
301 V~600 V
肥电距离
电气间隙
电动机的直径在铁芯面测量，圆周外切定子框架，包括接线孔、风扇、外壳及其用于电动机固定、冷却、组装或连接独立使用的部件。
4接线端子之间，及接线端子与电动机外壳内其他同极性，或不同极性未绝缘的金属部件的爬电距离和电气间隙0-~250V.6. 4 mm.251~600V,9. 5mm硫化纤维或类似材料所做的绝缘衬垫或隔板不得小于0.8mm厚，而耳其放置或材料不致受到电弧的破坏。硫5
化纤维衬垫或隔板如不小于0.4mm厚，可以用在不小于最小气隙的50%的气隙中。如果经过调查，其厚度小于规定值的绝缘材料适用于某种特殊用途，那么也可以使用。该章增加下述条款：
20.101爬电距离和电气间隙即不适用于可能放置在触头两面的电动机热保护器的同极带电部件之间，也不适用于触头气隙之间。注：但是带电部件与地或带电部件与易触及部件之间的爬电距离和电气间隙，上述规定值适用。耐热、耐燃和耐漏电起痕
GB/T14536.1中的该章，均适用。22耐腐蚀性能
GB/T14536.1中的该章，均适用。无线电干扰抑制
GB/T14536.1中的该章，均适用。24分立组件
GB/T14536.1中的该章，均适用。采用说明：
我困采用。
正常操作
觅附录H。
在电源干扰下的操作
见附录H。
非正常操作
见附录H。
GB14536.3-1996
GB14536.3—1996
GB/T14536.1中的附录除下述内容外，均适用。附录C
（标准的附录）
水银开关试验用的棉花
GB/T 14536.1中的本附录,不适用。附录D
（提示的附录）
热、火和漏电起痕
GB/T14536.1中的本附录在美国适用。附录E
（标准的附录）
测量泄漏电流的电路
GB/T14536.1中的本附录，不适用。附录H
（标准的附录）
电子控制器的要求
GB/T14536.1中的本附录，不适用。本标准增加下述附录：
附 录 AA
（标准的附录）
与所保护的电动机组合为一体的电动机热保护器的试验1根据IEC出版物34-11提出了电动机热保护器与所保护的电动机一起试验的参考资料包括要求。注：本附录以对第2部分要求进行补充的格式来编写。1）本附录的条款号对应于GB/T14536.1的相应条款号。211
AA1范围
GB 14536. 3--1996
本附录适用于只能与所保护的电动机组合为一体的电动机热保护器的试验。注：本附录适用于电动机本身。AA4试验的一般说明
AA4.2试样要求
该条增加下述条款：
AA4.2.101对于断开温度偏差小于等于士5K、自复型闭合温度偏差小于等于士15K的电动机热保护器，用一个热保护器与电动机组合的代表试样来做本附录试验。断开温度和闭合温度在任何值都处于规定的偏差范围内被认为是具有代表性的试样。AA4.2.102对于断开温度偏差大于士5K、自复型闭合温度偏差大于土15K的电动机热保护器，也应进行本附录试验，以确定有较宽偏差范围的热保护器的堵转寿命是否合格。为了确定这一点，用一个较准到最大断开温度的热保护器进行试验，对于自复型电动机热保护器，增加一个校准到最小断开温度的试样。对于这些试验，试样的复位温度可以为规定误差范围内的任何值。AA4.3.2.6该条用下述内容代替：如果带有热保护器的电动机具有现场调节或改变操作条件的措施，例如能够重新连接，使其在不同电压、不同速度下操作，那么应该使其在每种条件下进行试验，以便确定保护器是否能完成其预期功能，而与所采用的连接方式无关。
AA6分类
该章增加下述条款：
AA6.101根据电动机热保护器断开温度偏差进行分类，AA6.102根据由电流、电压、熔断器规格和专门熔断器要求表示的极限短路容量进行分类。注：极限短路试验详细规定参照AA17.21.5。不是所有的设备都能保持或终断短路电流而不引起火灾的事实，在未保护电动机中的短路不一定会导致火灾，因为电路通过干线过流开关打开而安全断电，如果有热保护器在故障电路中，当用热保护器除去故障时，会由于电弧的扩散而引起火灾。这些电弧的扩散发生在干线过流开关断开之前。AA17.21.5的试验用于评价热保护在这种条件下的操作。
AA7资料
AA7.2.1当电动机热保护器与所保护的电动机一起试验时，通过观察和测量这二者的组合，来得到除表AA7.2以外的资料。
修改：
用下列内容代替以下对应的各项：每个电路所控制的负载类型
增加下列附加项目
断开温度（对自复型保护器来说、复位温度）和容差短路容量
章、条
14,17,6.2
AA4. 2, 1.AA6. 101
AA17.21.5
AA15制造偏差和漂移
该章增加下述内容：
GB14536.3—1996
电动机热保护器的偏差和漂移要按附录AA17指出的那样和被保护的电动机组合在一起试验。AA17耐久性
AA17.17电动机和电动机热保护器组合体的耐久性试验在具有热保护电动机中的3型动作热保护器，其工作应保证在任何一点漂移都应该符合AA17.21.1和AA17.21.2关于电动机绕组的温度极限值的规定。AA17.18试验的电气条件
对于电动机热保护器，AA17.21的试验，应在电动机额定电压的105%的电压下进行。AA17.19试验的热条件
除非另有规定，所规定的试验可以在10℃～40℃之间的任何环境温度下进行。AA17.20试验的手动和机械条件
除下列任何一种情况的电动机进行AA17.21.1和AA17.21.2过载运行和堵转试验时，安装电动机使其上的保护器在最低位置。注：·一具有永久附着的、固定的或刚性的支座；——在电动机上标志有安装说明，或一一具有结构上的特点，如油孔，用以指明安装位置。属于上述的一种或多种情况的电动机在进行上述试验时，保护器可以处于最低位置。AA17.21电动机热保护器应防止由于过载运行和起动失败（堵转）而产生电动机绕组绝缘过热。通过按下列规定进行AA17.21.1～AA17.21.5的试验来检查是否符合上述要求。带有3型自动动作的电动机热保护器，应装在被保护的电动机中进行试验。在试验过程中，电动机的非整体部件，如叶片、联轴器、支架等应取下。电动机如果有整体部件，如安装支架、齿轮机构或机座，那么应将电动机和这些整体部件一起装在木头上或导热差的材料上。
预定用在空气流中、直接与风扇叶或吹风机轮直接联接的电动机进行过载保护试验时，应在无风扇、无负载、使轴空转的情况下进行。如果在试验过程中热保护器分断、闭合并循环，表17.21.2的温度适用。如果在试验过程中，热保护器不分断，连续操作过程中所记录的最高温度，对A级绝缘不超过150℃，对E级绝缘不超过165℃C，对B级绝缘不超过175C，也就是表AA17.21.2的算术平均值。多相电动机只能在多条件下操作。在AA17.21.1和AA17.21.2规定的电动机绕组温度极限值，用热电偶或电阻温升法测量。当使用热电偶时，应将热电偶放到电动机绕组导线表面。注：热电偶的温度，是用铁丝和0.05mm康铜丝（第30号AWG线）和电位计来校准的。AA17.21.1过载运行保护
当电动机热保护器在不致引起热保护切断的最大稳定负载下运行时，电动机热保护器应限制电动机绕组的温度不超过表AA17.21.1所规定的值。电动机热保护器应满足电动机在额定输出和所有额定电源条件下操作而保护器不切断。注：除非标为其他工作制，电动机一般被认为是用于连续工作制的。通过AA17.21.1的试验来检查是否符合要求213
GB14536.3--1996
在运行负载条件下的最高允许温度表 AA17.21. 1
绝缘等级
电动机绕组绝缘的最高温度
AA17.21.1.1对于短时工作制或周期工作制的电动机，电动机以额定负载和AA17.18规定的电压连续运转。如果热保护器切断，电动机运转时间应超过电动机的时间定额；如果保护器切断，电动机应在减小了的负载情况下运转，直到它连续运行并且承载着可能的最大负载，但保护器不动作时为止；如果必须达到规定的工作条件，应将负载减小到空载，甚至空载还不够小时，应降低电压。如果保护器不切断，应通过增加负载使试验连续进行，而不致于引起保护器切断电动机的情况下，来确定电动机所能连续承载的最大负载。当电动机连续运转而且在保护器不动作情况下承载最大负载时，电动机的温度不得超过表AA17.21.1中规定的合适的温度值。AA17.21.1.2对于用在三相电动机中的热保护器，过载运行试验要在三相和单相条件下进行。单相试验时，首先使电动机在AA17.18规定的电压下以额定电流运转。当电动机在这个负载下取得正常工作温度，应将一根电源导线断开。电动机可以立即进入堵转条件，也可以在保护器切断之前运行较短时间，然后进入堵转条件。如果热保护器切断之后，最高温度不超过表AA17.21.2为堵转条件所规定的值，认为这一性能符合本标准的要求。
对于非自复式保护器，极限值为所规定的，对于自复式保护器，所规定的极限1h后适用。当导体拆下时，电动机连续运转，增大负载使试验连续，直到确定出不会引起保护器分断的最大负载。在这一点，最高温度不得超过表AA17.21.1为过载运行所规定的合适值。AA17. 21. 1. 3
注11：在加拿大和美国，对于额定值大于0.8kW的电动机，根据AA17.21.1环境温度为40C试验室时确定的热保护器切断前的过载运转电流不得超过表AA17.21.1.2中规定的电动机满载电流的百分数。这不适用于三相电动机在本分条款中提到的单相试验。表AA17.21.1.2由热保护器所允许的最大连续过载电流占电动机满载电流的百分比
电动机标称满载电流（FLA）
小于或等于9.0
大于或等于20.1
AA17.21.2堵转保护（温度）
最大连续运转电流占电动机满载电流170%
电动机热保护器应限制电动机绕组温度，使其不超过表AA17.21.2关于堵转温度的规定。电动机应在堵转情况下试验，电压应符合AA17.18规定。对于自复式电动机热保护器，在头3d内有规律地观察温度，对于非自复式电动机热保护器，在10采用说明：
我国采用。
