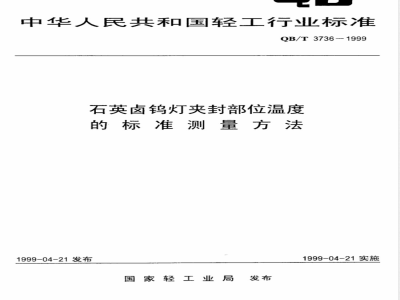

分类号：K70
中华人民共和国轻工行业标准
QB/T3736--1999
石英卤钨灯夹封部位温度此内容来自标准下载网
的标准测量方法　
1999-04-21发布
国家轻工业局
1999-04-21实施
QB/T3736
6-1999

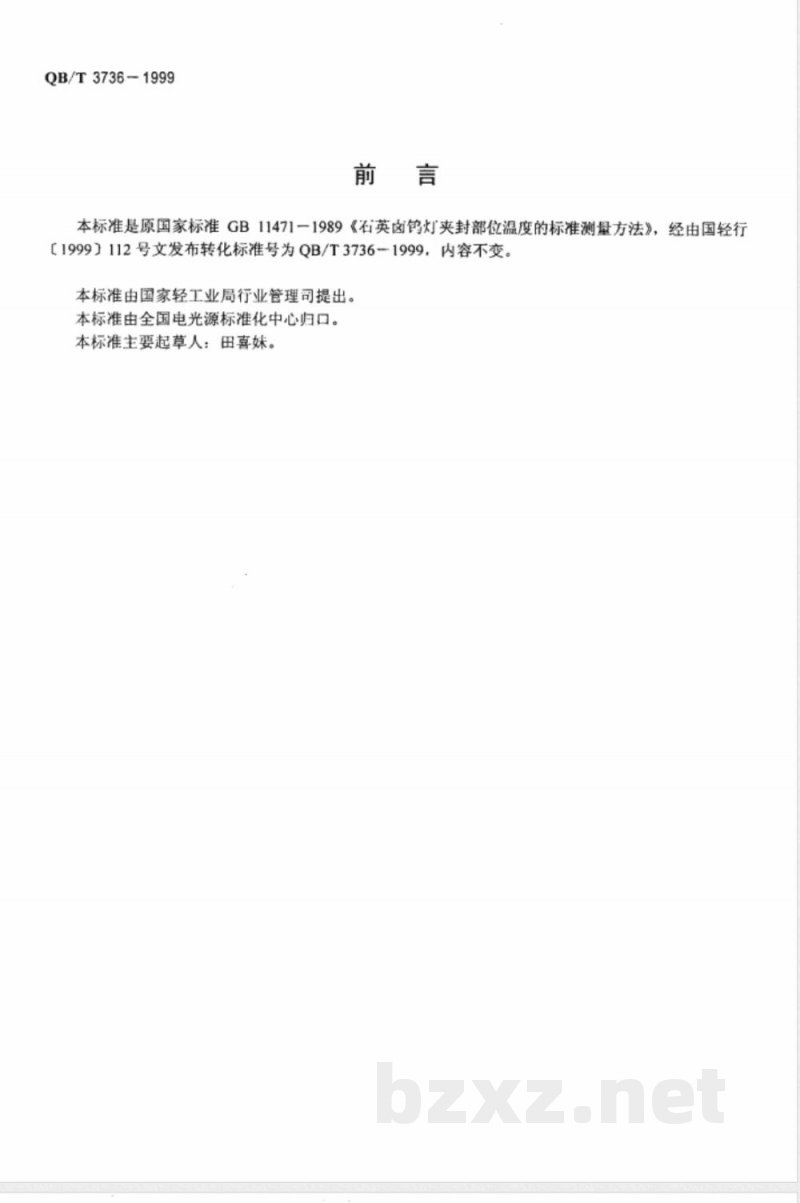

本标准是原国家标准GB11471一1989《石英凶鸽灯夹封部位温度的标准测量方法》，经由国轻行【1999】112号文发布转化标准号为QB/T37361999，内容不变，本标准由国家轻工业局行业管理司提出。本标准由全国电光源标准化中心归口。本标准主要起草人：田喜妹。
中华人民共和国轻工行业标准
石英卤钨灯夹封部位温度
的标准测量方法
Standardmethodofmeasuringthepinch temperature of quartz-tungsten-halogen IampsQB/T3736-1999
本标准参照采用IEC682标准（1980年版）和对IEC682标准的第一次修订（1987年版）。1主题内容与适用范围
本标准规定了测量石英卤钨灯封接部位温度的标准测试方法。本标准适用于各种石英卤钨灯。2试验准备
试验准备包括灯的准备和热电偶的准备。2.1灯的准备应按照2.1.1和2.1.2条规定的方法进行。不管采用哪种方法，都应确保封接部与热电偶结之间有良好的热连接。2.1.1条规定的方法1作为基准方法。2.1.1方法1
将被测灯先用最大宽度为0.5mm、外径约为100mm的金刚石砂轮在封接部位切出一个开口，开口的深度至插脚（外引线）焊接端的外表面见图1。然后将砂轮切出的曲面形开口（AB）磨成平面（如AB线所示）。切口时，切口线与压扁边线之间的角度α应进行选择，以避免钼箱在切口中露出来。
切以的切制方法
图1灯的准备工作方法1
2.1.2方法2
热电偶接头应位于灯的外引线与钼箔焊接点的直接上方（见图2），用粘结剂或机械件将热电偶接头精确地固定在夹封表面的被测点上。国家轻工业局1999-04-21批准
1999-04-21实施
QB/T3736-1999
注：在某些灯的结构中，引线接点可能就是灯头的外部插脚。在各种单丝灯中，钼宿通常都是相同的，因此测定其中一个即可。在多灯丝灯中，其结构可能是不对称的，因而要经过多次测量，以确定关键部位的位置。量点
图2灯的准备工作方法2
2.2热电偶的准备
测量所采用的热电偶为镍铬-镍铝（NiCr-NiAI）测量元件，其热电偶丝的直径为0.2mm。热电偶两根丝的接头端应熔焊为一体。热电偶的两根导线可焊成150°角并理成直线。也可将两根导线平行放置焊接。
2.3热电偶的固定
焊好的热电偶应按2.3.1条和2.3.2条所规定的方法进行固定，然后将热电偶结熔焊或胶接在被测灯的测试点上。采用胶接时，应先检查热电偶结与插脚间的热接触性能是否良好。2.3.1对采用2.1.1条的方法进行测量的灯，其热电偶的导线应经过切口缠绕并固定在灯的封接部位上，然后用胶接剂填满切口，使其热电偶与灯的插脚间具有良好的热接触。最后用定位片将导线卡紧并由封接部引出，其固定方法见图3。对胶接剂和定位片的要求分别见2.4条和2.5条。留格
胶摄巢
较接续
绝康体
电热供丝
定综片
图3热电偶与使用G6.35，GX6.35或GY6.35灯端的灯的连接方法2.3.2对采用2.1.2方法进行测量的灯，测盘时只将热电偶结直接与被测量灯夹扁上被测点接触，然后将导线绕过封接部位熔焊或胶接在插脚上，用定位片将导线卡紧并由封接部位引出。2
QB/T3736-1999

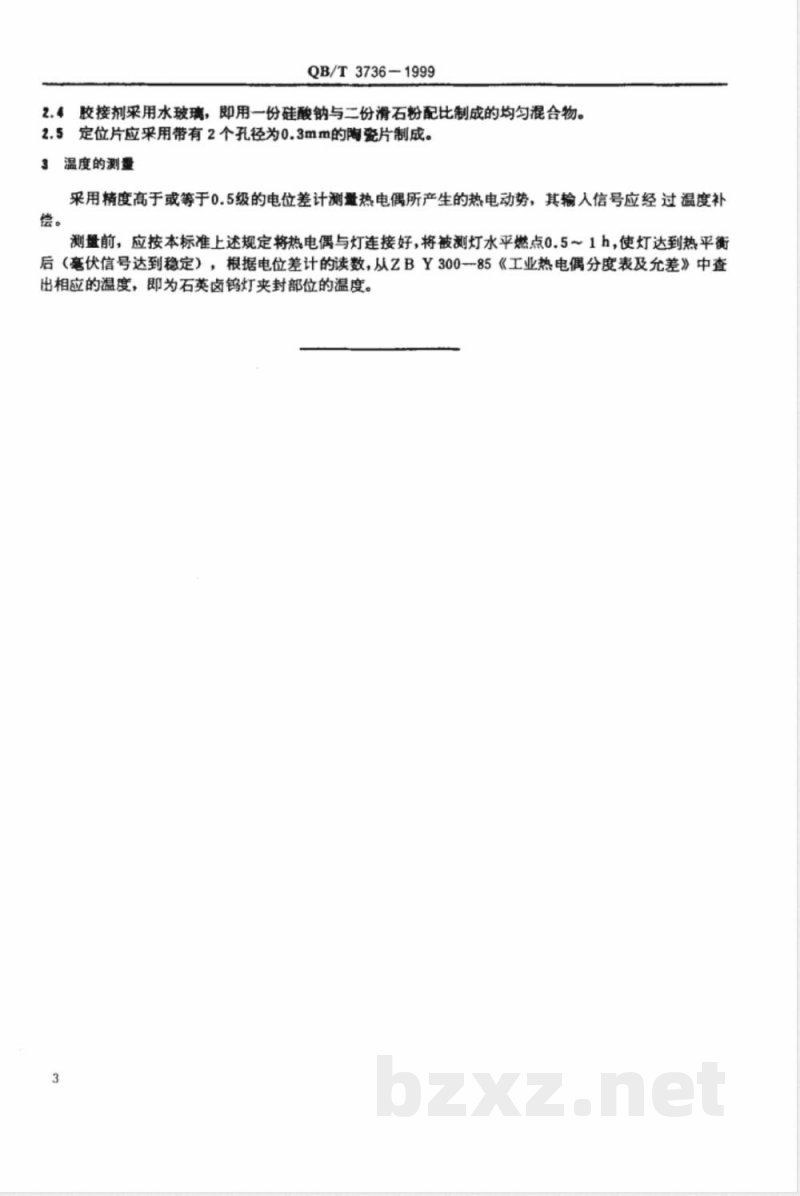

2.4胶接剂采用水玻璃，即用一份硅酸钠与二份滑石粉配比制成的均匀混合物。2.5定位片应采用带有2个孔径为0.3mm的陶瓷片制成。3温度的测量
采用精度高于或等于0.5级的电位差计测量热电偶所产生的热电动势，其输入信号应经过温度补偿。
测蛋前，应按本标准上述规定将热电偶与灯连接好，将被测灯水平燃点0.5～1h，使灯达到热平衡后（毫伏信号达到稳定），根据电位差计的读数，从ZBY300-85《工业热电偶分度表及允差》中查出相应的温度，即为石英卤钨灯夹封部位的温度。3
