QB/T 3825-1999轻工产品镀锌白色钝化膜的存在试验及耐腐蚀试验方法

分类号：Y73

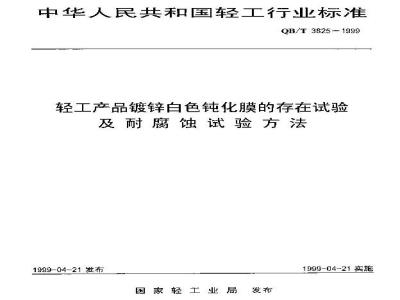

中华人民共和国轻工行业标
QB/T 3825- 1999
轻工产品镀锌白色钝化膜的存在试验及耐腐蚀试验方法
1999-04-21发布
国家轻工业局发布
1999-04-21 实施
QB/T3825—1999
小标准足原国家标润F59371986《轻二产品镀锌三色化膜的存个试酸及耐腐蚀试途方法3，经由润轻行［19】712号文发布转化标准号为QH/T38251999，内案不：本标准签等1502081-：973时录
本标准白国家轻工业民行管乘川提用。本你推出全室用万企标准化中心归口本标准而海市轮下业册究研、三海用了金.业研所负责超，本标雅士要起市人：张描述、长殊，子成，tfKAoNnYKAca=
中华人民共和国轻工行业标准
轻工产品镀锌自色钝化膜的存在试验及耐腐蚀试验方法
Testlg method of the whlte chromatie conersioncoutlg exlstamce ad tbe carrosloa resistuaceof tbe zioc deposlts for the light industrial product5本方达是对遗锌蚀化限进行的考找试验。1存在试验
1.1过验落游
H3821999
落解动克乙酸格［（CHC00）Pb-3H,心）于1升蒸瘤水或去离于水中，其pH应在6.5~6.8之面。
只要不把滑被的pH除低判5.5以下，则在配制过程中形成的任何与色沉淀，帮可以沙盘乙酸落解，如落液仍有沉旋，应予需配。1.2试验方祛
清一湾乙酸铝潜波于载试淤的样品表面上，快之留5秒。然后轻轻地吸去比液滴，小心不翌破环已形成的任何沉移。如州现暗色的沉积戴黑差是没有符化膜存查的象征。为了作比较，可果用已知的未钝化的表面作类做的处理。2白饨化膜的耐蚀性试验
2.1仅器
试整设备包括恒温恒湿霜、试样支架、如热及空气循环系统。试验案内结构材料应不受度独。2.2试验系件
2，2.1温度，65±2℃，16小时，降逼至30℃，操温5小时（保温时维持空气循环）。2,相对乱度，够%以上，有凝路。2.试酸间期
试样经上述漏度和显度案件连续试验期小时，并鲤持空气循环在30℃保温5小时，关21小时为一周期。
2. 结果评定
试样轻退定的调期试验后，饨化职不选验坏或出现任何白色应独产物，可以忽略轻度的斑点。在每一试验期后，零件都应检查。国家轻工业局1999-04-21发布
1599-04-21实施
