中华人民共和国轻工行业标准
链条管子钳
1 主无内容与适用范国
QB/T 1200--1991
本标准规链了链条管子钳的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存等内容。
本标准适用于夹持和旋转圆形金属管道工件的链条管子钳。2引用标准
GB/T230金属洛氏硬度试验方法
QB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T5305手工具包装、标志、运输与贮存3产品分类
3.1型式
链条管子钳分为A型和B型两种型式，如图1和图2所示。2

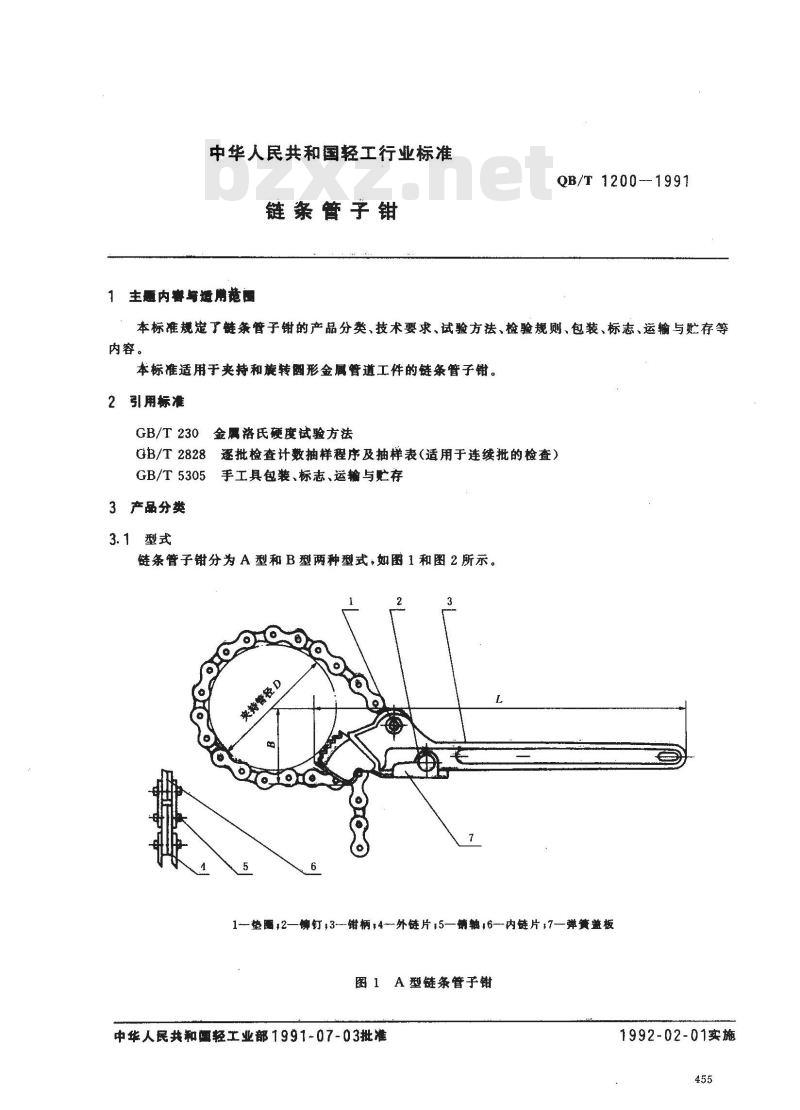

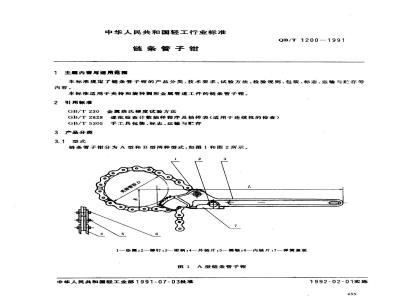

1 -垫围;2—铆钉;3-钳柄;4--外链片; 5—销轴;6—-内链片;7—弹簧盖板图1A型链条管子钳
中华人民共和国轻工业部1991~07-03批准1992-02-01实施
QB/T1200--1991

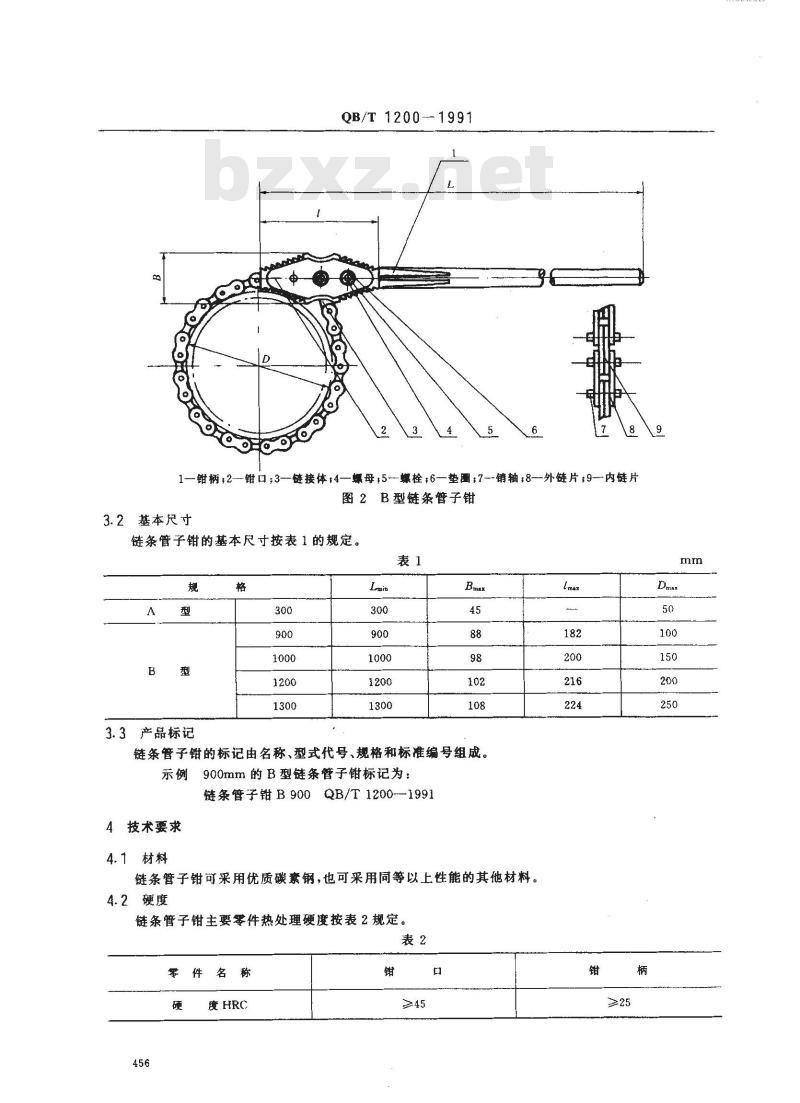

1--钳柄，2-钳口;3-链接体：4—螺母;5--螺栓;6—垫图;7—销轴;8--外链片;9-内链片图2B型链条管子钳
3.2基本尺寸
链条管子钳的基本尺寸按表1的规定。表1
3.3产品标记
链条管子钳的标记由名称、型式代号、规格和标准编号组成。示例900mm的B型链条管子钳标记为：链条管子钳B900QB/T1200-—19914技术要求
4.1材料
链条管子钳可采用优质碳紊钢，也可采用同等以上性能的其他材料。4.2硬度
链条管子钳主要零件热处理硬度按表2规定。表2
零件名称
度HRCbZxz.net

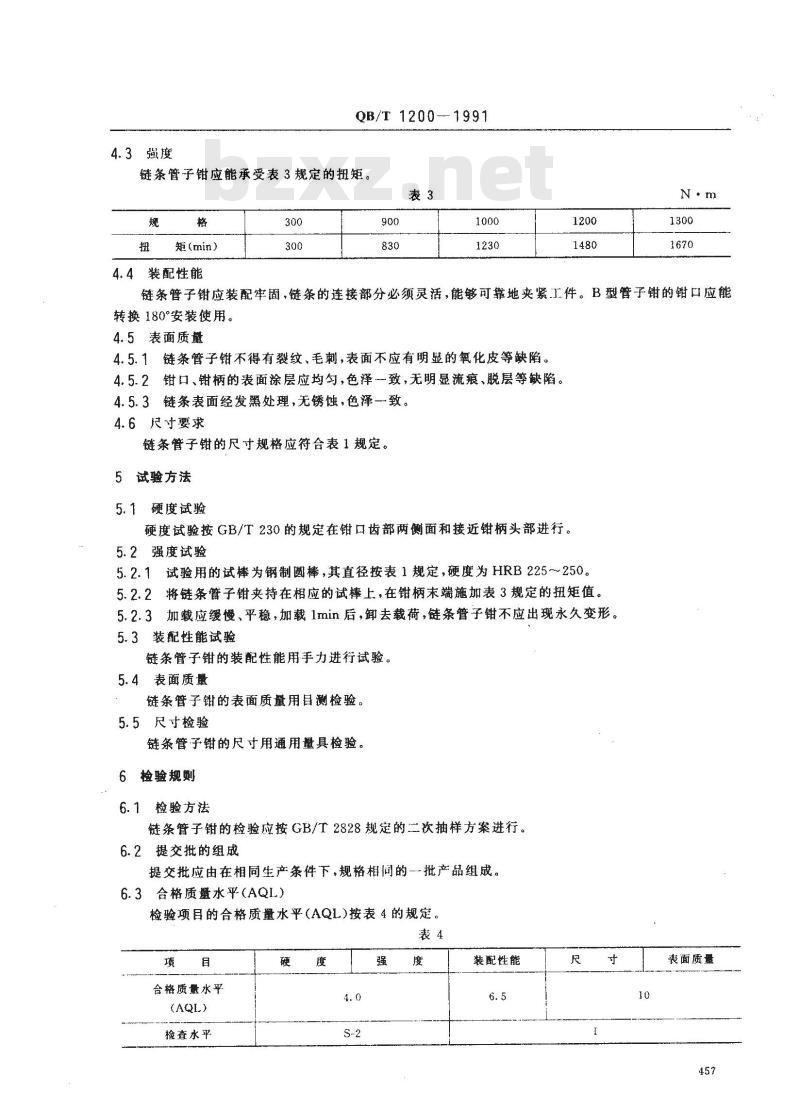

4.3强度
QB/T1200-1991
链条管子钳应能承受表3规定的扭矩。表3
矩（min）
4.4装配性能
链条管子钳应装配牢固，链条的连接部分必须灵活，能够可靠地夹紧工件。B型管子钳的钳口应能转换180°安装使用。
4.5表面质量
4.5.1链条管子钳不得有裂纹、毛刺，表面不应有明显的氧化皮等缺陷。4.5.2钳口、钳柄的表面涂层应均匀，色泽致，无明显流痕、脱层等缺陷。4.5.3链条表面经发黑处理，无锈蚀，色泽一致。4.6尺寸要求
链条管子钳的尺寸规格应符合表1规定。5试验方法
5.1硬度试验
硬度试验按GB/T230的规定在钳口齿部两侧面和接近钳柄头部进行。5.2强度试验
5.2.1试验用的试棒为钢制圆棒，其直径按表1规定，硬度为HRB225~2505.2.2将链条管子钳夹持在相应的试棒上，在钳柄末端施加表3规定的扭矩值。5.2.3加载应缓慢、平稳，加载1min后，卸去载荷，链条管子钳不应出现永久变形。5.3装配性能试验
链条管子钳的装配性能用手力进行试验。5.4表面质量
链条管子钳的表面质量用目测检验。5.5尺寸检验
链条管子钳的尺寸用通用量具检验。6检验规则
6.1检验方法
链条管子钳的检验应按GB/T2828规定的二次抽样方案进行。6.2提交批的组成
提交批应由在相同生产条件下，规格相同的一批产品组成。6.3合格质量水平（AQL）
检验项目的合格质量水平（AQL)按表4的规定。表4
合格质量水平
检查水平
装配性能
表面质量

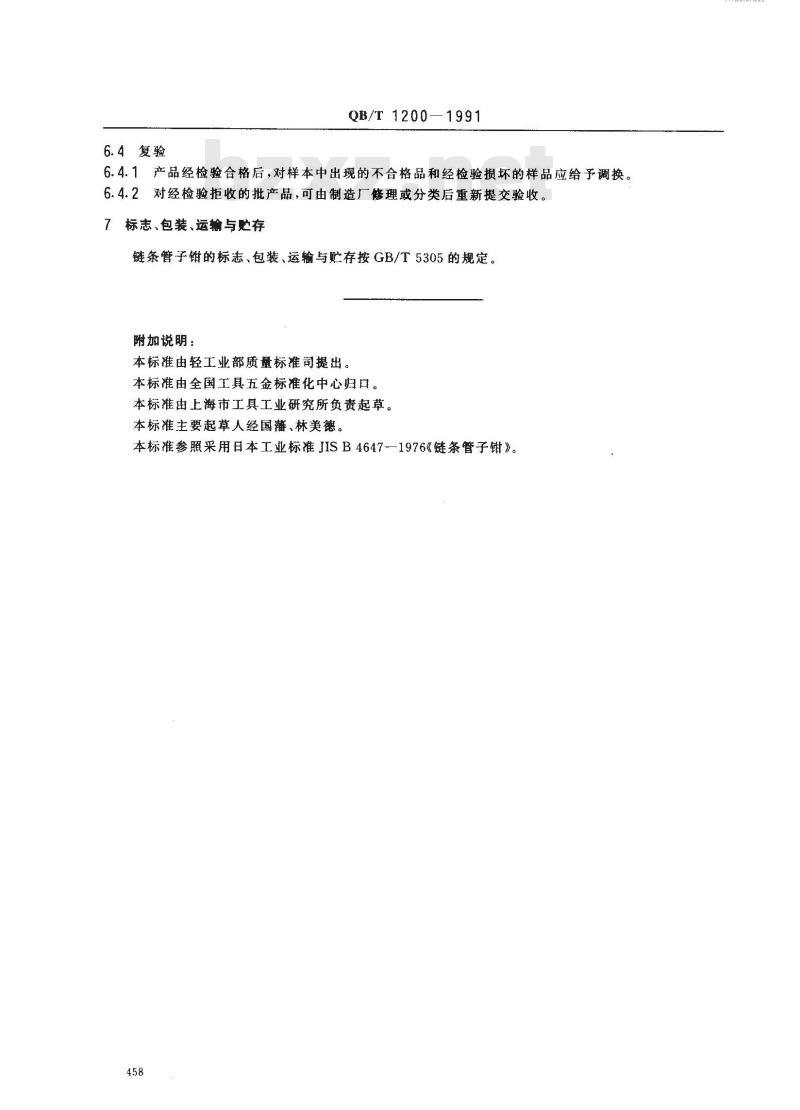

6.4复验
QB/T 1200—1991
6.4.1产品经检验合格后，对样本中出现的不合格品和经检验损坏的样品应给予调换。6.4.2对经检验拒收的批产品，可由制造厂修理或分类后重新提交验收。7标志、包装、运输与贮存
链条管子钳的标志、包装、运输与贮存按GB/T5305的规定。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所负责起草。本标准主要起草人经国藩、林美德。本标准参照采用日本工业标准JISB4647-—1976《链条管子钳》。458
