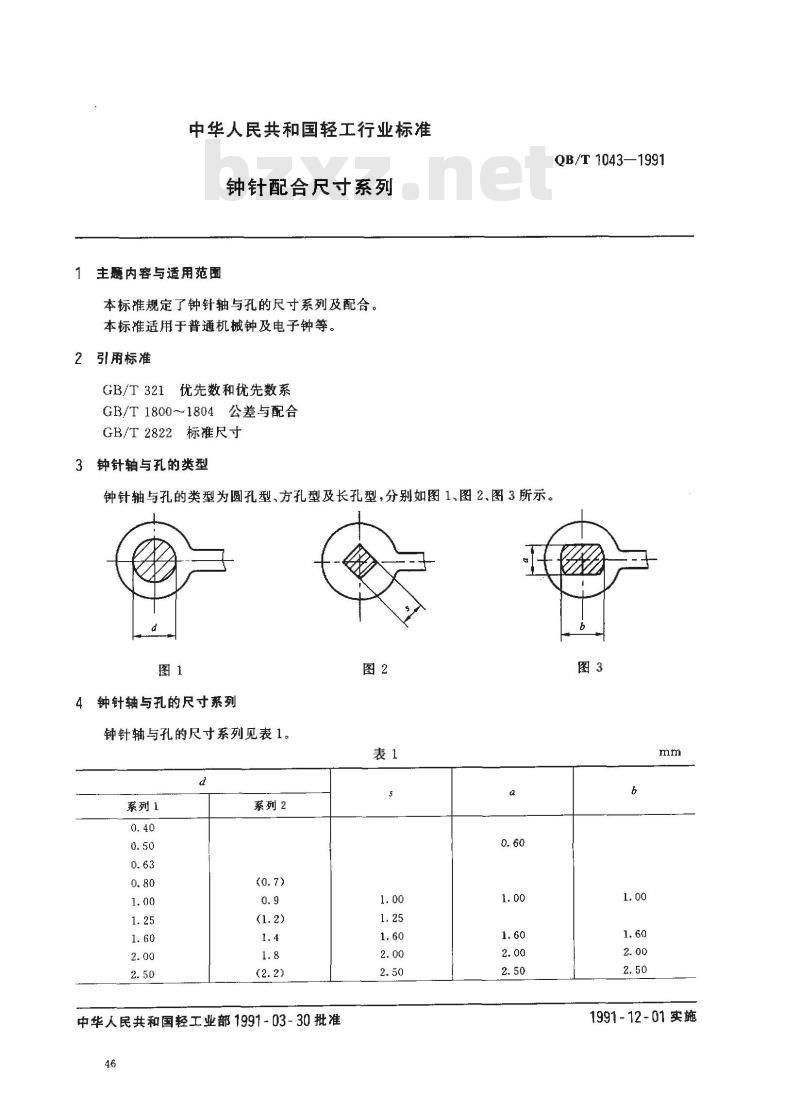

中华人民共和国轻工行业标准
钟针配合尺寸系列
主题内容与适用范围
本标推规定了钟针轴与孔的尺寸系列及配合。本标准适用于普通机械钟及电子钟等。2引用标准
GB/T321优先数和优先数系Www.bzxZ.net
GB/T1800～1804公差与配合
GB/T2822标准尺寸
3钟针轴与孔的类型
钟针轴与孔的类型为圆孔型、方孔型及长孔型，分别如图1、图2、图3所示图1
4钟针轴与孔的尺寸系列
钟针轴与孔的尺寸系列见表1。
系列1
系列2
中华人民共和国轻工业部1991-03-30批准46
QB/T 1043—1991
1991-12-01实施
系列1
系列2
QB/T1043—1991

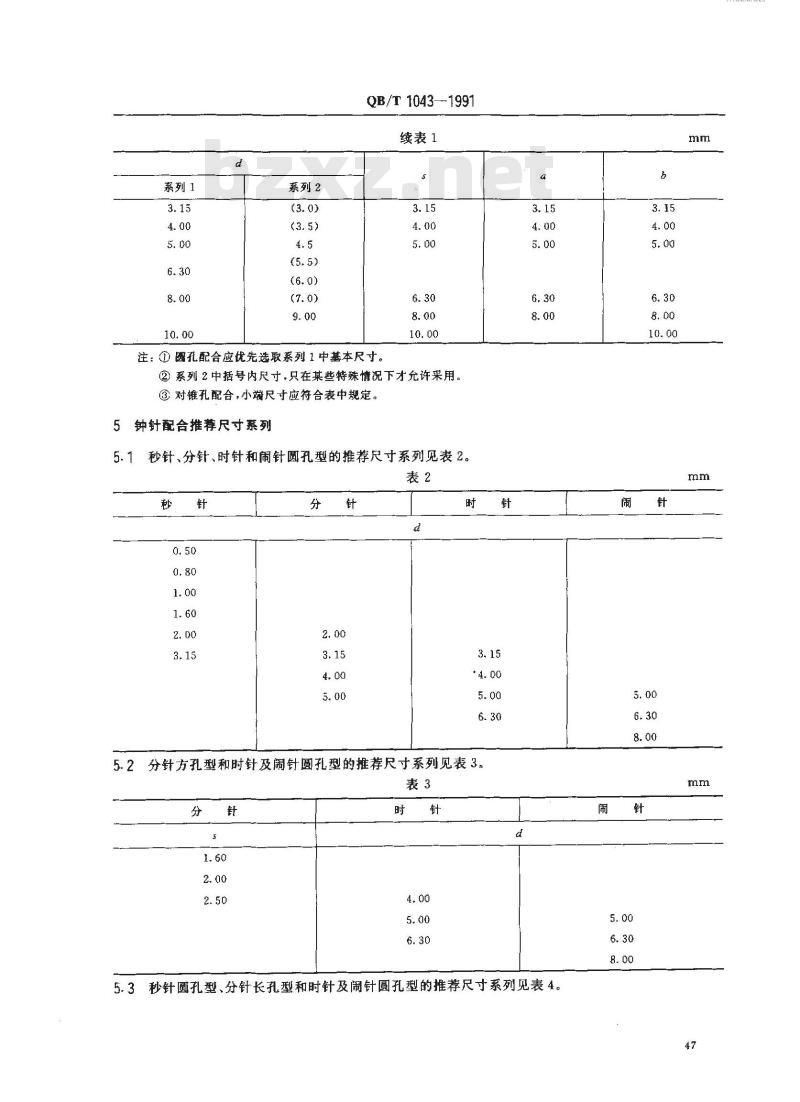

续表1
注：①圆孔配合应优先选取系列1中基本尺寸。②系列2中括号内尺寸，只在某些特殊情况下才允许采用。③对锥孔配合，小端尺寸应符合表中规定。5钟针配合推荐尺寸系列
5.1秒针、分针、时针和闹针圆孔型的推荐尺寸系列见表2。表2
5.2分针方孔型和时针及闹针圆孔型的推荐尺寸系列见表3.表3

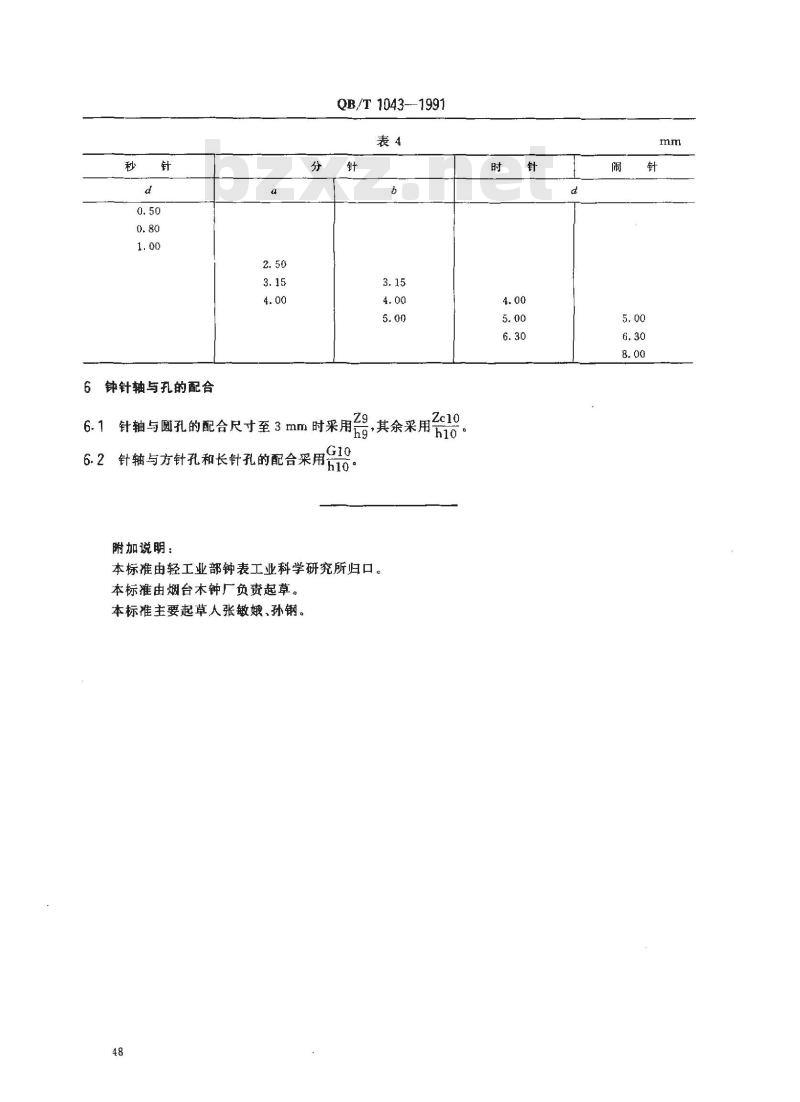

5.3秒针圆孔型、分针长孔型和时针及闹针圆孔型的推荐尺寸系列见表4。闹
HYKAONKA
6钟针轴与孔的配合
QB/T1043--1991
用器，其余采用多1。
6.1针轴与圆孔的配合尺寸至3mm时采用G10
2针轴与方针孔和长针孔的配合采用6.2
附加说明：
本标准由轻工业部钟表工业科学研究所归口。本标推由烟台木钟厂负责起草。本标谁主要起草人张敏娥、孙钢。48
