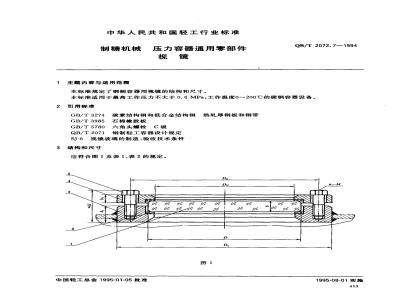

QB/T 2072.7-1994制糖机械压力容器通用零部件视镜

中华人民共和国轻工行业标准
制糖机械
主题内容与适用范围
压力容器通用零部件
本标准规定了钢制容器用视镜的结构和尺寸。QB/T 2072. 71994
本标准适用于最高工作压力不大于0.6MPa，工作温度0~～200℃的碳钢容器设备。2引用标准
GB/T3274
碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T3985石棉橡胶板
GB/T5780六角头螺栓C级
QB/T2071钢制轻工容器设计规定SJ-6视镜玻璃的制造、验收技术条件3结构和尺寸

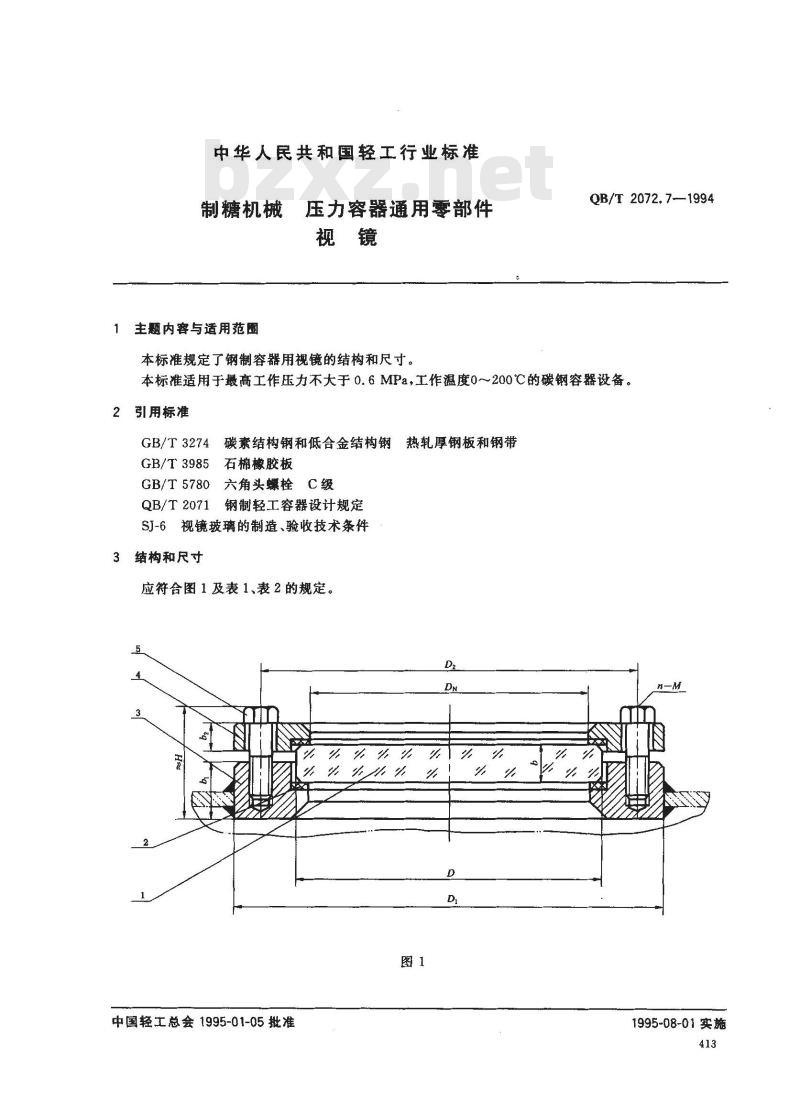

应符合图1及表1、表2的规定。
中国轻工总会1995-01-05批准
1995-08-01实施
公称压力
pN/MPa
选用规定
公称直径
视镜玻璃
压紧环
六角头螺栓
视镜玻璃规格
DXb/mm2
165X20

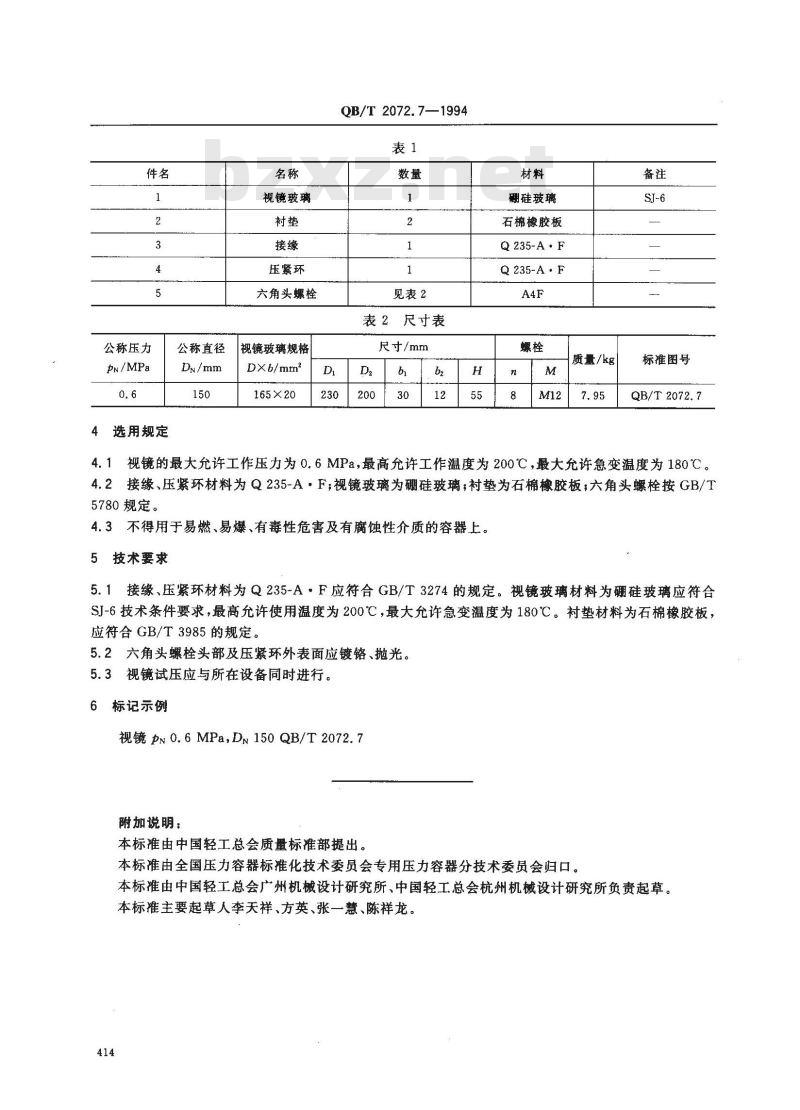

QB/T 2072.7—1994
见表2
2尺寸表
尺寸/mm
硼硅玻璃
石棉橡胶板
Q235-A·F
Q235-A·F
质量/kg
标准图号
QB/T2072.7
4.1视镜的最大允许工作压力为0.6MPa，最高允许工作温度为200℃，最大允许急变温度为180℃。4.2接缘、压紧环材料为Q235-A·F；视镜玻璃为硼硅玻璃；衬垫为石棉橡胶板；六角头螺栓按GB/T5780规定。
4.3不得用于易燃、易爆、有毒性危害及有腐蚀性介质的容器上。5技术要求
5.1接缘、压紧环材料为Q235-A·F应符合GB/T3274的规定。视镜玻璃材料为硼硅玻璃应符合SJ-6技术条件要求，最高允许使用温度为200℃，最大允许急变温度为180℃。衬垫材料为石棉橡胶板，应符合GB/T3985的规定。
5.2六角头螺栓头部及压紧环外表面应镀铬、抛光。5.3视镜试压应与所在设备同时进行。6标记示例
视镜pn0.6MPa,Dn150QB/T2072.7附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草。本标准主要起草人李天祥、方英、张一慧、陈祥龙。414
