基本信息
标准号：
QB/T 2072.10-1994
QB/T 2072.10-1994制糖机械压力容器通用零部件平焊法兰垫片
标准类别：轻工行业标准(QB)
发布日期：1995-01-05
实施日期：1995-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：34.61 KB
相关标签：
通用
法兰
垫片
零部件
压力容器
制糖
平焊
标准分类号
中标分类号：>>>>X9 机械>>通用机械与设备>>J74压力容器
关联标准
出版信息
出版社：中国轻工业出版社
页数：2页
标准价格：8.0 元
出版日期：1995-08-01
相关单位信息
起草人：李天样、方英
起草单位：中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所
提出单位：中国轻工总会质量标准部
发布部门：中国轻工总会
标准简介
本标准规定了钢制平焊法兰非金属软垫片的尺寸和技术要求。本标准适用于QB/T 2072.1《钢制平焊法兰》用非金属软垫片。 QB/T 2072.10-1994 制糖机械压力容器通用零部件平焊法兰垫片 QB/T2072.10-1994
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小：34.61 KB · rar
前往下载 →
💡
点击"前往下载"跳转网盘，直接保存文件
遇到问题？
标准内容

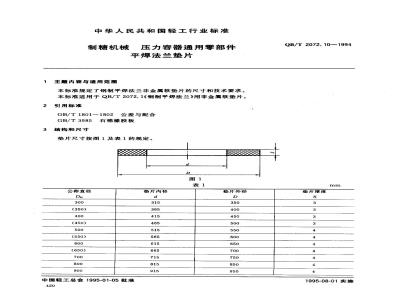

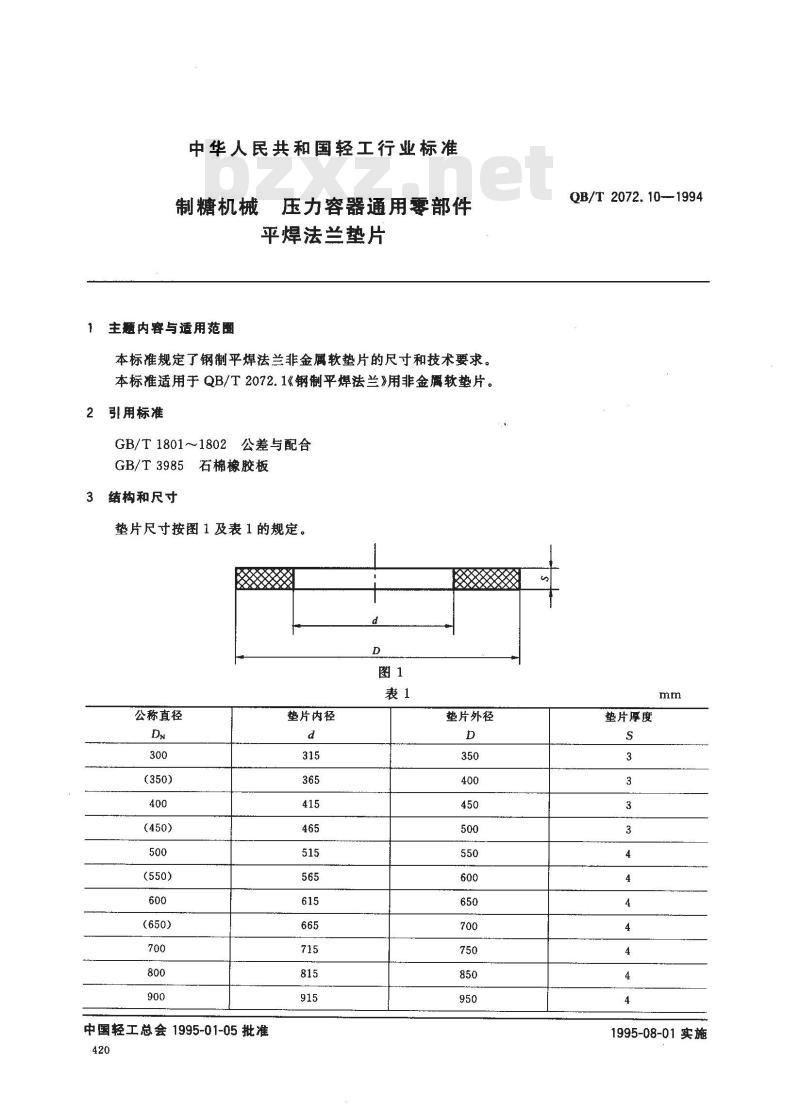

中华人民共和国轻工行业标准
制糖机械
压力容器通用零部件
平焊法兰垫片
主题内容与适用范围
本标准规定了钢制平焊法兰非金属软垫片的尺寸和技术要求。本标准适用于QB/T2072.1《钢制平焊法兰》用非金属软垫片。2引用标准
GB/T1801～1802公差与配合
GB/T3985石棉橡胶板
结构和尺寸
垫片尺寸按图1及表1的规定。
公称直径
(350）
(550）
（650)
中国轻工总会1995-01-05批准
垫片内径
垫片外径
QB/T2072.10-1994
垫片厚度
1995-08-01实施
公称直径
(1100)
(1300)
(1500)
注：括号内的尺寸尽量不采用。技术要求
QB/T 2072. 10--- 1994

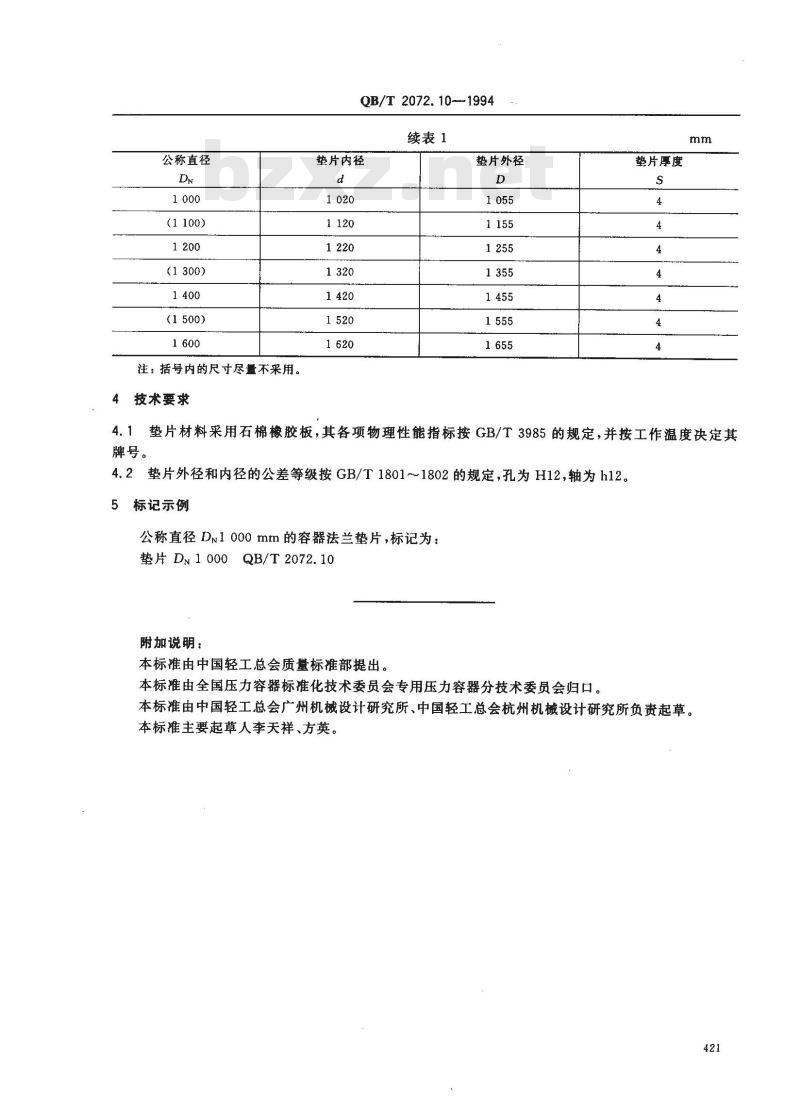

续表1
垫片内径
垫片外径
垫片厚度
垫片材料采用石棉橡胶板，其各项物理性能指标按GB/T3985的规定，并按工作温度决定其4.1
牌号。
4.2垫片外径和内径的公差等级按GB/T1801～1802的规定，孔为H12,轴为h12。5标记示例
公称直径D%1000mm的容器法兰垫片，标记为：垫片D~1000
附加说明：
QB/T2072.10
本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草。本标推主要起草人李天祥、方英。421
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
