本标准规定了室温至800℃温度范围内陶瓷材料平均线热膨胀系数的侧定方法。本标准适用于烧成后的坯料、釉料等陶瓷材料。 QB/T 1321-1991 陶瓷材料平均线热膨胀系数测定方法 QB/T1321-1991 标准下载解压密码：www.bzxz.net

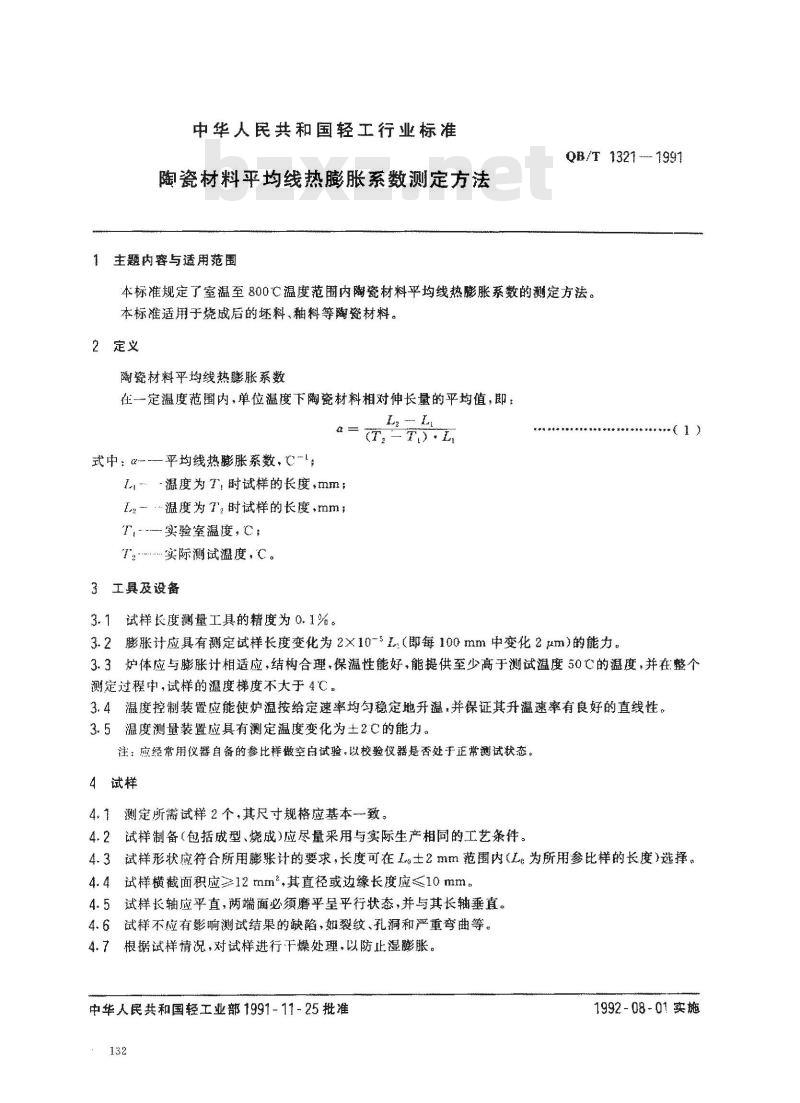

中华人民共和国轻工行业标准
陶瓷材料平均线热膨胀系数测定方法1主题内容与适用范围
Q/T1321-1991
本标准规定了室温至总00℃温度范围内陶瓷材料平均线热膨胀系数的测定方法。本标准适用于烧成后的坏料、釉料等陶瓷材料。2定义
陶瓷材料平均线热膨胀系数
在一定温度范围内，单位温度下陶瓷材料相对伸长量的平均值，即：L2
式中：α平均线热膨胀系数，，L\-温度为T，时试样的长度+mmL.温度为T，时试样的长度，mm；T实验室温度，C
T实际测试温度，C。
3工具及设备
3.1试样长度测量工具的精度为0.1%。3.2膨胀计应具有测定试样长度变化为2×10-L（即每100mm中变化2）的能力，（1）
3.3炉体应与膨胀计相适应，结构合理，保温性能好，能提供至少高于测试温度50C的温度，并在整个测定过程中，试样的温度梯度不大于4℃3.4温度控制装置应能使炉温按给定速率均勾稳定地升温，并保证其升速率有良好的直线性。3.5温度测量装置应具有测定温度变化为土2C的能力。注：应经常用仪器自备的参比样做空白试验，以校验仪器是否处于正常测试状态。4试样
4，1测定所需试样2个，其尺寸规格应基本一致。4.2试样制备（包括成型、烧成)应尽量采用与实际生产相同的工艺条件。4.3试样形状应符合所用膨张计的婴求，长度可在L±2mm范围内（L.为所用参比样的长度）选择。4.4试样横截面积应≥12mm其直径或边缘长度应≤10mm。4.5试样长轴应平直，两端面必须磨平呈平行状态，并与其长轴垂直。4.6试样不应有影响测试结果的缺陷，如裂纹，孔洞和严重弯曲等。根据试样情况，对试样进行干燥处理，以防止湿膨胀。4.7
中华人民共和国轻工业部1991-11-25批准132
1992-08-01实瓶

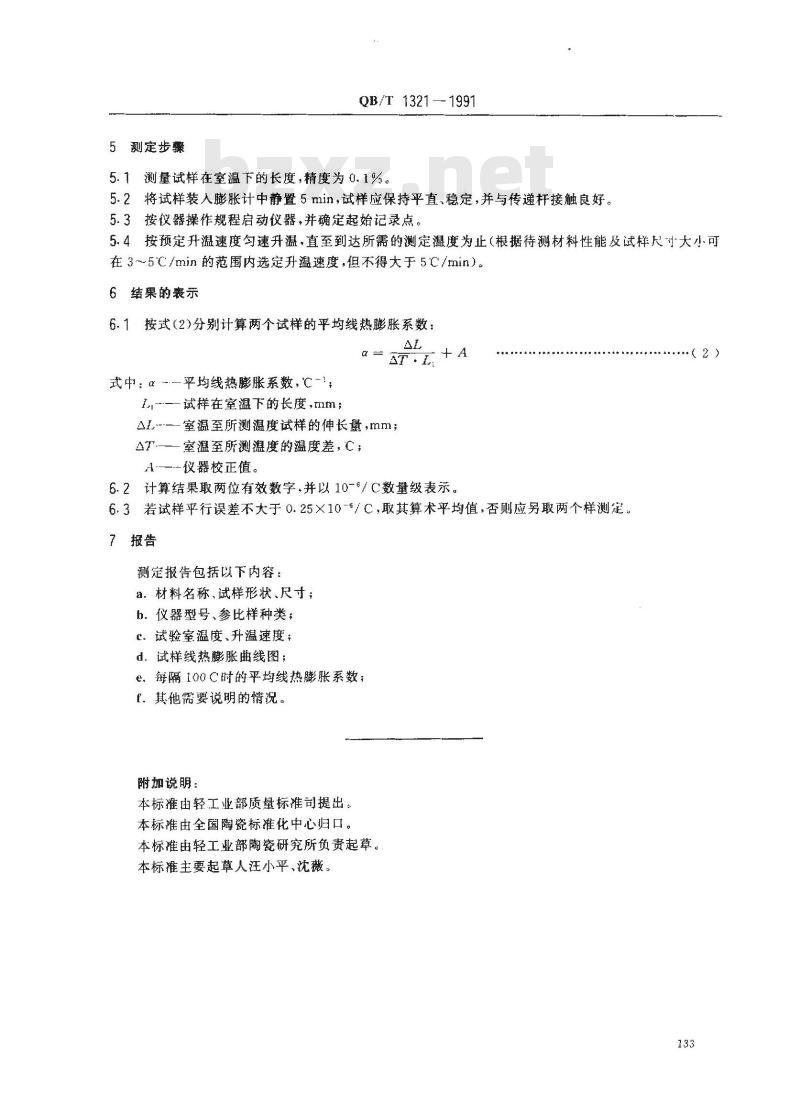

5测定步骤
QB/T 13211991
5.1测量试样在室温下的长度，精度为0.1%。5.2将试样装人膨胀计中静置5min，试样应保持平直，稳定，并与传递杆接触良好。5.3按仪器操作规程启动仪器，并确定起始记录点。5.4按预定升温速度匀速升温，直至到达所需的测定温度为止（根据待测材料性能及试样尺寸大小可在3～5℃/min的范围内选定升温速度，但不得大于5C/min）。6结果的表示
6.1按式（2)分别计算两个试样的平均线热膨胀系数：AL
ATL +A
式中：α-—平均线热膨胀系数，℃-1L,—试样在室温下的长度，mm；AL---室温至所测温度试样的伸长量，mm;AT.——室温至所测温度的温度差，C；A--—--仪器校正值。
6.2计算结果取两位有效数字，并以10-6/C数量级表示，6.3若试样平行误差不大于0.25×10-6/C，取其算术平均值，否则应另取两个样测定，7报告
测定报告包括以下内容：下载标准就来标准下载网
a.材料名称、试样形状、尺寸；b．仪器型号、参比样种类；
C.试验室温度、升温速度：
d．试样线热膨胀曲线图；
e.每隔100C时的平均线热膨胀系数；f.其他需要说明的情况。
附加说明：
本标准由轻工业部质量标准司提出。本标准由全国陶瓷标准化中心归口。本标准由轻工业部陶瓷研究所负责起草。本标准主要起草人汪小平、沈薇。(2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
