GB/T 3-1997普通螺纹收尾、肩距、退刀槽和倒角

GB/T 31997

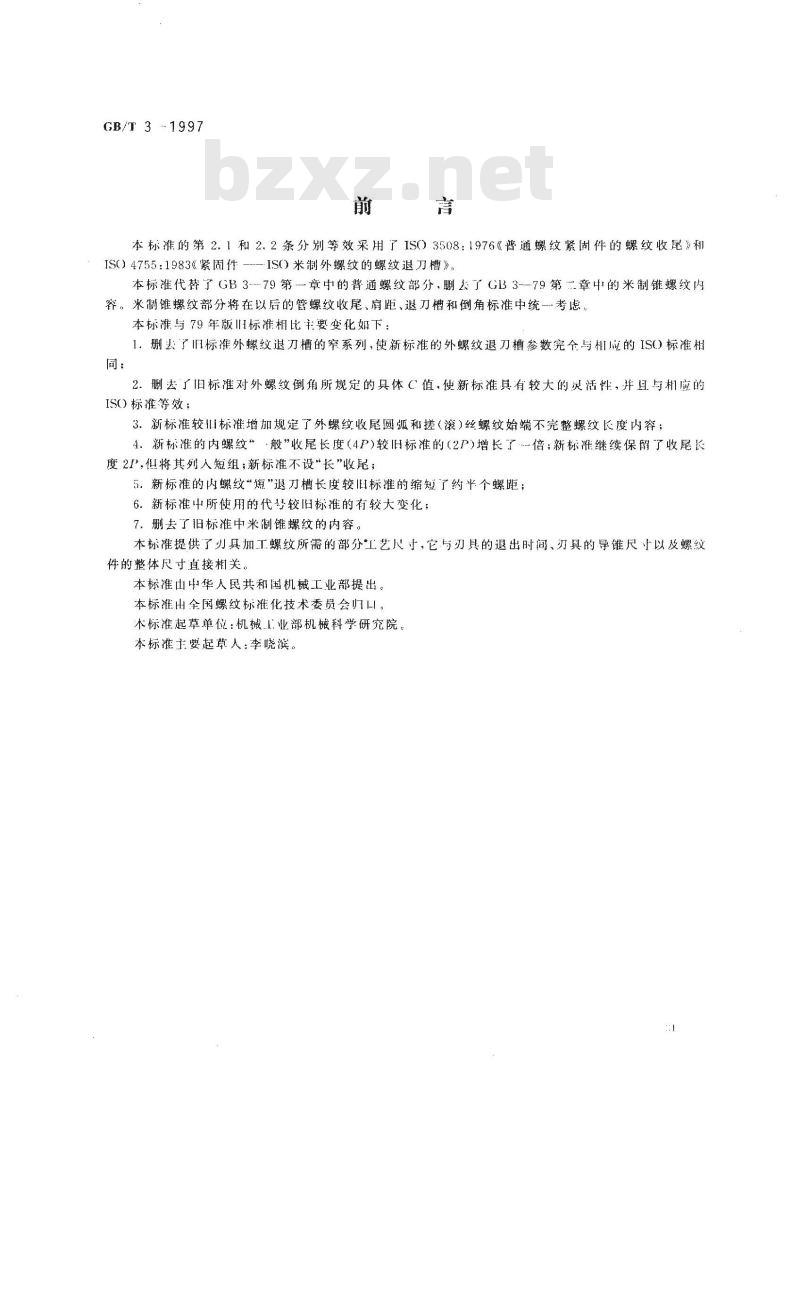

本标准的第2.1和2.2条分别等效采用了IS03508：1976《普通螺纹紧固件的螺纹收尾》利IS）4755：1983《紧固件--—IS(）米制外螺纹的螺纹退刀槽》。本标准代替了GB3-79第一章中的普通螺纹部分，去了GB3--79第二章中的米制锥螺纹内容。水制锥螺纹部分将在以后的管螺纹收尾、肩距、退刀槽和倒角标准中统一考虑。本标准与79年版旧标准相比主要变化下：1．删去了旧标准外螺纹退刀槽的窄系列，使新标准的外螺纹退刀槽参数究全与相应的ISO)标准相同：
2．删去了旧标准对外螺纹倒角所规定的具体C值，使新标准具有较大的灵活性，并且与相应的ISO标准等效：
3.新标准较川标准增加规定了外螺纹收尾圆弧和搓（滚）丝螺纹始端不完整螺纹长度内容；4．新标准的内螺纹“·般”收尾长度（4P)较旧标准的（2P)增长了倍；新标准继续保留了收尾长度21\，但将其列人短组；新标准不设\长\收尾；5．新标准的内螺纹“短”退刀槽长度较旧标准的缩短了约半个螺距；6．新标准中所使用的代子较旧标准的有较大变化；7、删去了旧标准中米制锥螺纹的内容。本标准提供了刃具加工螺纹所需的部分工艺尺寸，它与刃具的退出时间、刃具的导锥尺寸以及螺纹件的整体尺寸直接相关。
本标准出中华人民共和国机械工业部提出。本标准出全国螺纹标准化技术委员会归！本标准起草单位：机械1业部机械科学研究院。本标准主要起草人：李晓滨。

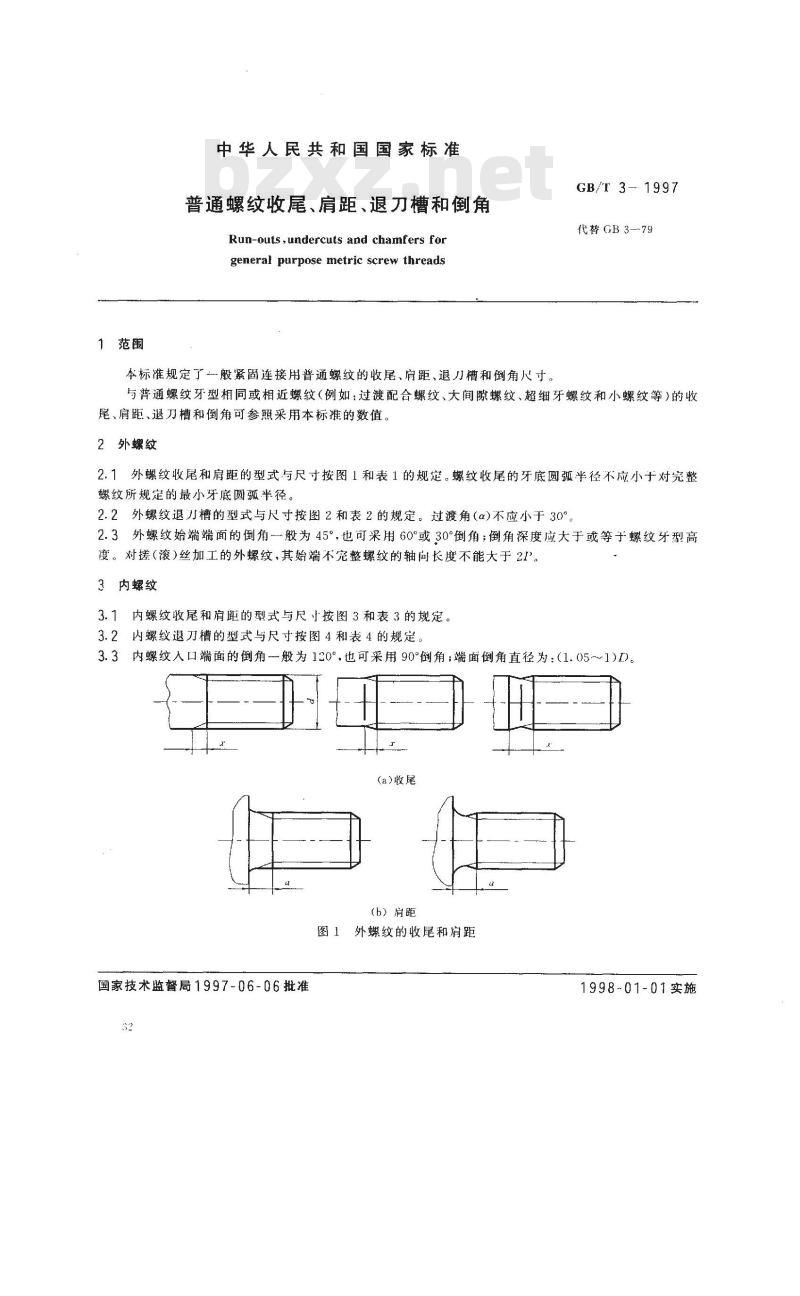

中华人民共和国国家标准
普通螺纹收尾、肩距、退刀槽和倒角Run-outs ,undercuts and chamfers forgeneral purpose metric screw threadsGB/T 3-1997
代替GB3—79
本标准规定了一般紧固连接用普通螺纹的收尾、肩距、退刀槽和倒角尺寸。与普通螺纹牙型相同或相近螺纹(例如：过渡配合螺纹、大间隙螺纹、超细牙螺纹和小螺纹等)的收尾、肩距、退刀槽和倒角可参照采用本标准的数值。2外螺纹
2.1外螺纹收尾和肩距的型式与尺寸按图1和表1的规定。螺纹收尾的牙底圆孤半径不应小于对完整螺纹所规定的最小牙底圆孤半径，2.2外螺纹退刀槽的型式与尺寸按图2和表2的规定。过渡角（α)不应小于30°2.3外螺纹始端端面的倒角一般为45°，也可采用60°或30°倒角；倒角深度应大于或等于螺纹牙型高度。对搓（滚)丝加工的外螺纹，其始端不完整螺纹的轴向长度不能大于21°。3内螺纹
3.1内螺纹收尾和肩距的型式与尺寸按图3和表3的规定。3.2内螺纹退刀槽的型式与尺寸按图4和表4的规定。3.3内螺纹人口端面的倒角一般为120°，也可采用90°倒角；端面倒角直径为：（1.05～1)D。(a)收尾
（b）肩距
国家技术监督局1997-06-06批准32
外螺纹的收尾和肩距
1998-01-01实施
内螺纹收尾和肩距
GB/T 3---1997

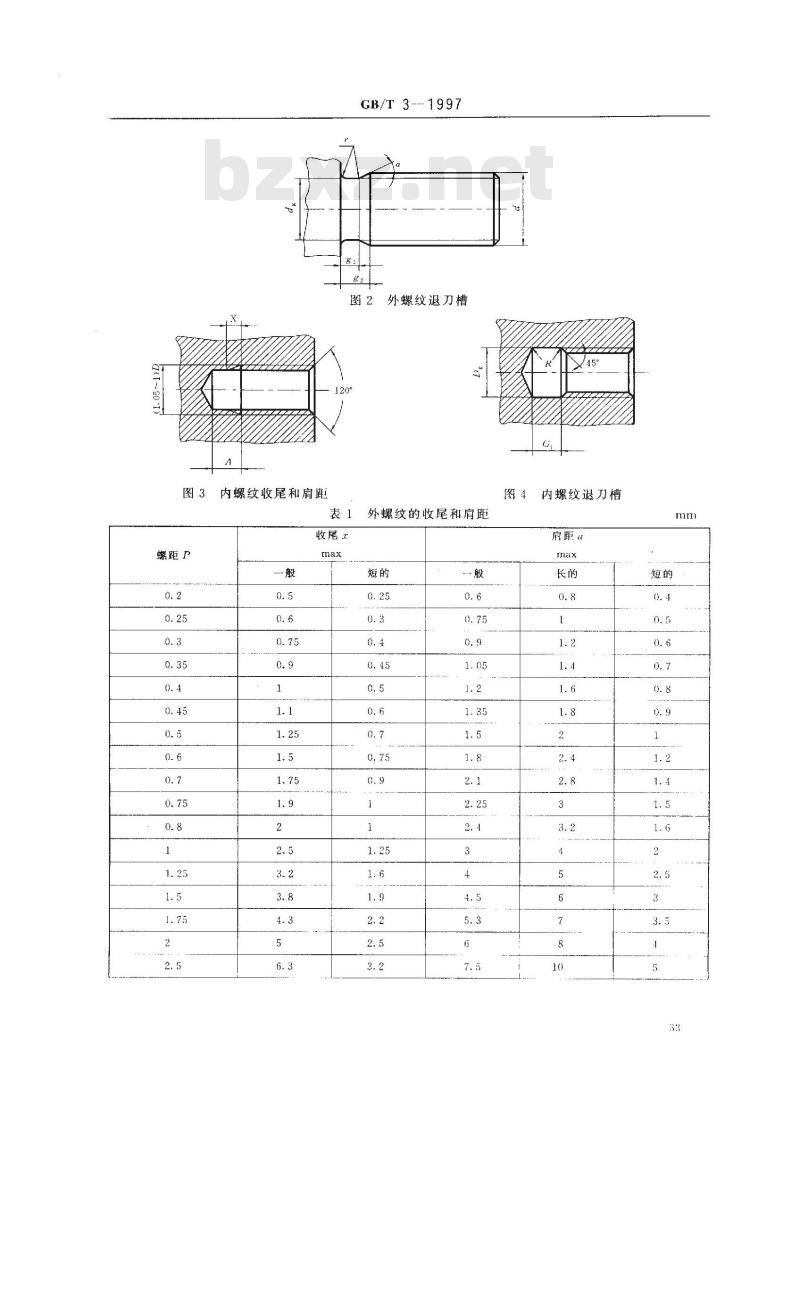

外螺纹退刀槽
螺距P
外螺纹的收尾和肩距
内螺纹退刀槽
扇距a
螺距p
参考值
GB/T 3--, 1997
表1(完）
肩距。
注：应优先选用“一般”长度的收尾和肩距；“短”收尾和“短肩距仅用于结构受限制的螺纹件上；产品等级为B或（级的螺纹紧固件可采用“长”肩距，表2外螺纹的退刀槽
参考值
d为螺纹公称直径代号
dg公差为:h13（d>3mm）;
h12(d3mm)。
GB/T3-1997
表2（完）

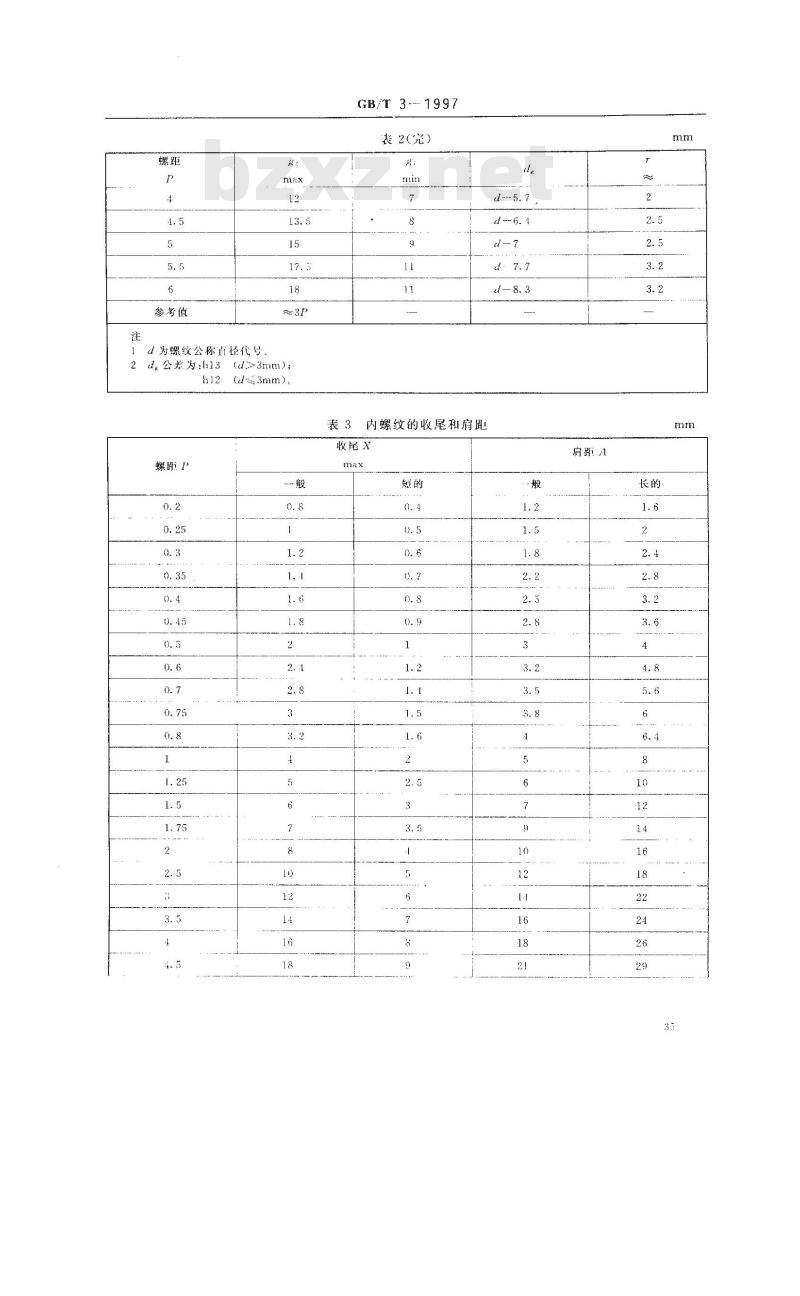

表3内螺纹的收尾和肩距
收尾x
螺距P
参考值
GB/T 3-1997
表3(完）
收尾x
α6～5P
肩距A
注：应优先选用“一般长度的收尾和肩距；容屑需要较大空间时可选用“长\肩距，结构限制时可选用“短\孜尾。表4内螺纹的退刀槽
参考值
“短“退刀槽仅在结构受限制时采用。2L公差为H13。
3D为螺纹公称直径代号
