GB/T 62.1-2004
基本信息
标准号： GB/T 62.1-2004
中文名称：蝶形螺母 圆翼
标准类别：国家标准(GB)
标准状态：现行
发布日期：2004-02-10
实施日期：2004-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：94079
标准分类号
标准ICS号：机械系统和通用件>>紧固件>>21.060.20螺母
中标分类号：机械>>通用零部件>>J13紧固件
出版信息
出版社：中国标准出版社
书号：155066.1-21145
页数：16开， 页数：5， 字数：8千字
标准价格：8.0 元
出版日期：2004-06-14
相关单位信息
首发日期：1958-10-07
复审日期：2004-10-14
起草单位：机械科学研究院
归口单位：全国紧固件标准化技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国机械工业联合会
标准简介
分规定了螺纹规格为M2～M24、保证扭矩为I级(适用于钢、铁或不锈钢)或Ⅱ级(适用于黄铜)，用钢、可锻铸铁、不锈钢或黄铜制成的两翼为半圆形的A型或B型蝶形螺母。 GB/T 62.1-2004 蝶形螺母 圆翼 GB/T62.1-2004 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

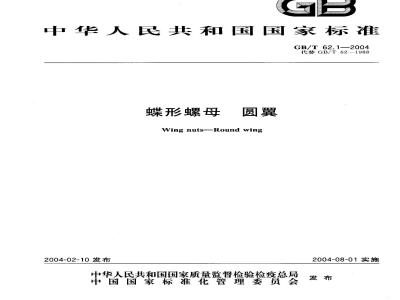

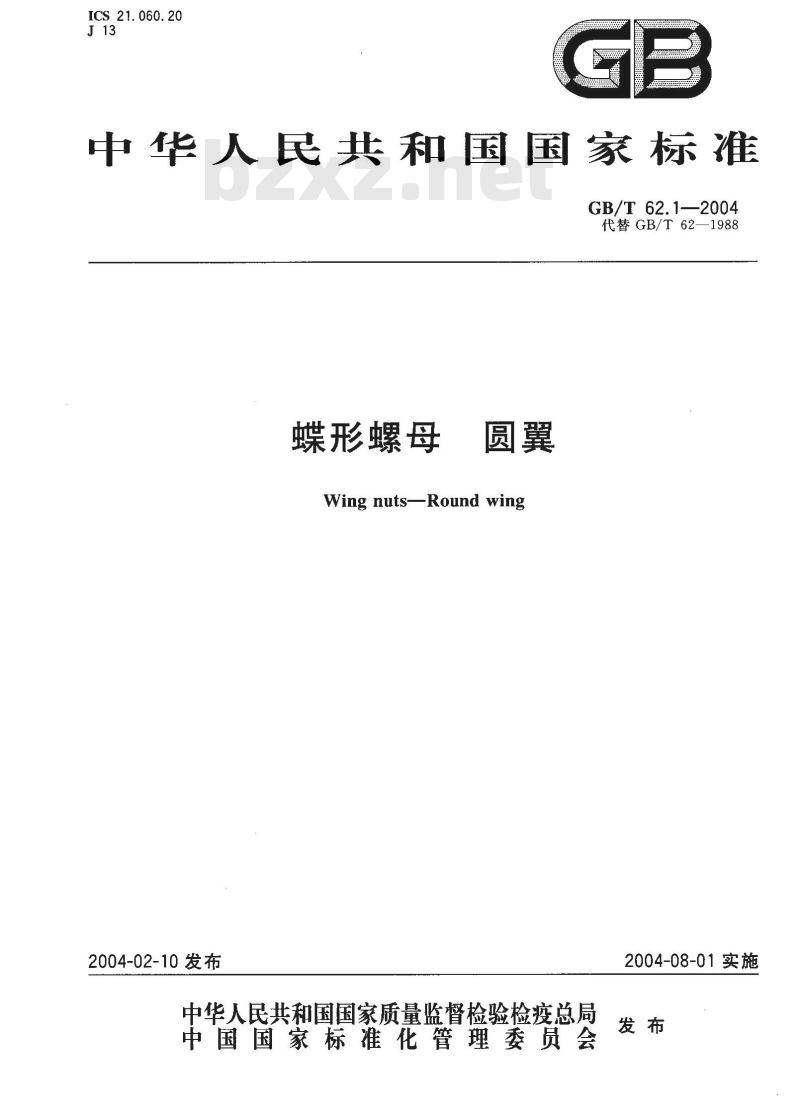

ICS. 21. 060. 20
中华人民共和国国家标准
GB/T 62.1—2004
代替GB/T62—1988
蝶形螺母
Wing nuts—Round wing
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

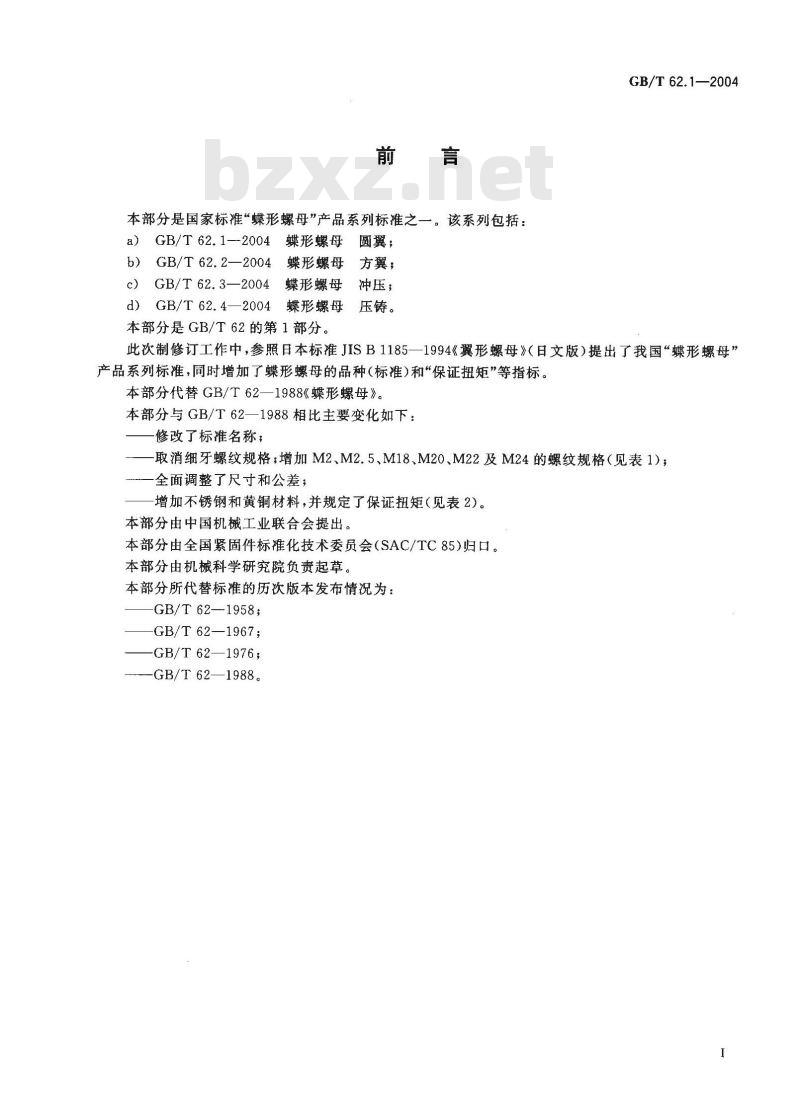

本部分是国家标准“蝶形螺母”产品系列标准之一。该系列包括：a）GB/T62.1--2004蝶形螺母圆翼；b）GB/T62.2—2004蝶形螺母方翼；c）GB/T62.3—2004蝶形螺母
冲压；
d）GB/T62.4—2004蝶形螺母
压铸。
本部分是GB/T62的第1部分。
GB/T62.1—2004
此次制修订工作中，参照日本标准JISB1185一1994《翼形螺母》（日文版）提出了我国“蝶形螺母”产品系列标准，同时增加了蝶形螺母的品种(标准)和“保证扭矩”等指标。本部分代替GB/T62—1988《蝶形螺母》。本部分与GB/T62—1988相比主要变化如下：修改了标准名称；
取消细牙螺纹规格；增加M2、M2.5、M18、M20、M22及M24的螺纹规格（见表1）；全面调整了尺寸和公差；
增加不锈钢和黄铜材料，并规定了保证扭矩（见表2）。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。本部分由机械科学研究院负责起草。本部分所代替标准的历次版本发布情况为：GB/T 62—1958;
GB/T62—1967;
-GB/T62—1976；
-GB/T62—1988。
蝶形螺母
GB/T 62.1—2004
本部分规定了螺纹规格为M2～M24、保证扭矩为I级（适用于钢、铁或不锈钢）或ⅡI级（适用于黄铜），用钢、可锻铸铁、不锈钢或黄铜制成的两翼为半圆形的A型或B型蝶形螺母。2规范性引用文件
下列文件中的条款通过GB/T62的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T90.1紧固件验收检查（GB/T90.12002，idtISO3269:2000）GB/T90.2紧固件标志与包装
GB/T193普通螺纹直径与螺距系列(GB/T193—2003,ISO 261:1998,ISO general purposemetric screw threads--General plan,MOD)GB/T 700
GB/T 978
GB/T1220
GB/T1237
碳素结构钢
可锻铸铁件分类及技术条件
不锈钢棒
紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.20紧固件机械性能蝶形螺母保证扭矩GB/T5231加工铜及铜合金化学成分和产品形状GB/T5267.1紧固件电镀层(GB/T5267.1—2002,ISO4042:1999,IDT)GB/T9145普通螺纹中等精度优选系列的极限尺寸（GB/T9145—2003，ISO965-2:1998，ISO general purpose metric screw threads-Tolerances-Part 2: Limits of sizes for general purposeexternal and internal screw threads-Medium quality,MOD)3尺寸

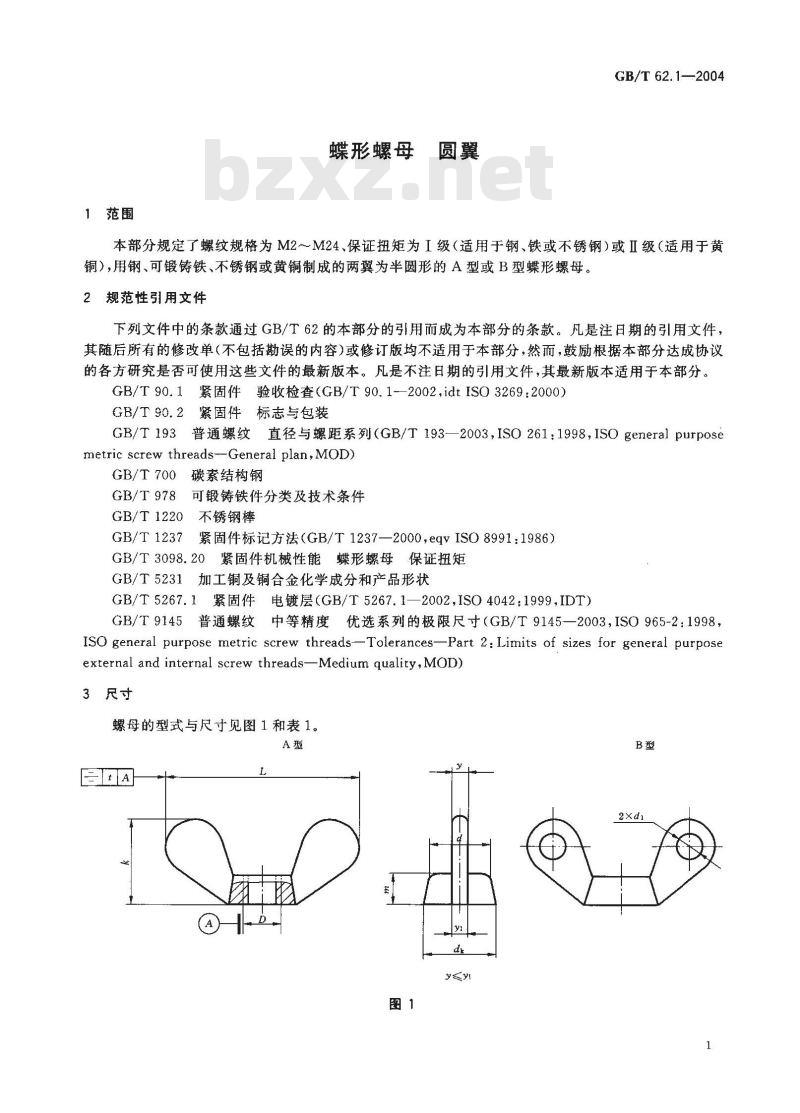

螺母的型式与尺寸见图1和表1。A型
GB/T62.1—2004
注：尽可能不采用括号内的规格。技术条件和引用标准
技术条件和引用标准见表2。
材料”
保证扭矩
氧化；
表面处理
验收及包装

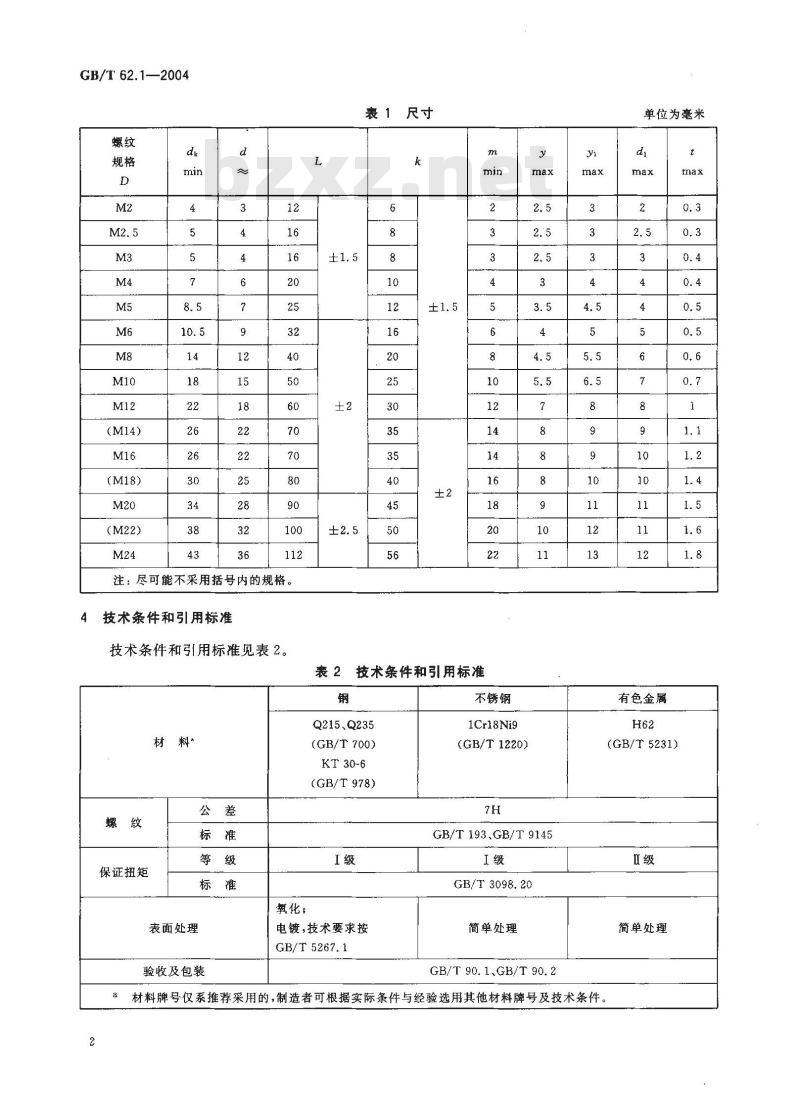

表1尺寸
表2技术条件和引用标准
Q215、Q235
(GB/T 700)
KT30-6
(GB/T 978)
电镀，技术要求按
GB/T 5267. 1
不锈钢
1Cr18Ni9
(GB/T 1220)
GB/T 193,GB/T 9145
GB/T 3098.20
简单处理
GB/T 90. 1,GB/T 90. 2
材料牌号仅系推荐采用的，制造者可根据实际条件与经验选用其他材料牌号及技术条件。单位为毫米
有色金属
(GB/T 5231)
简单处理

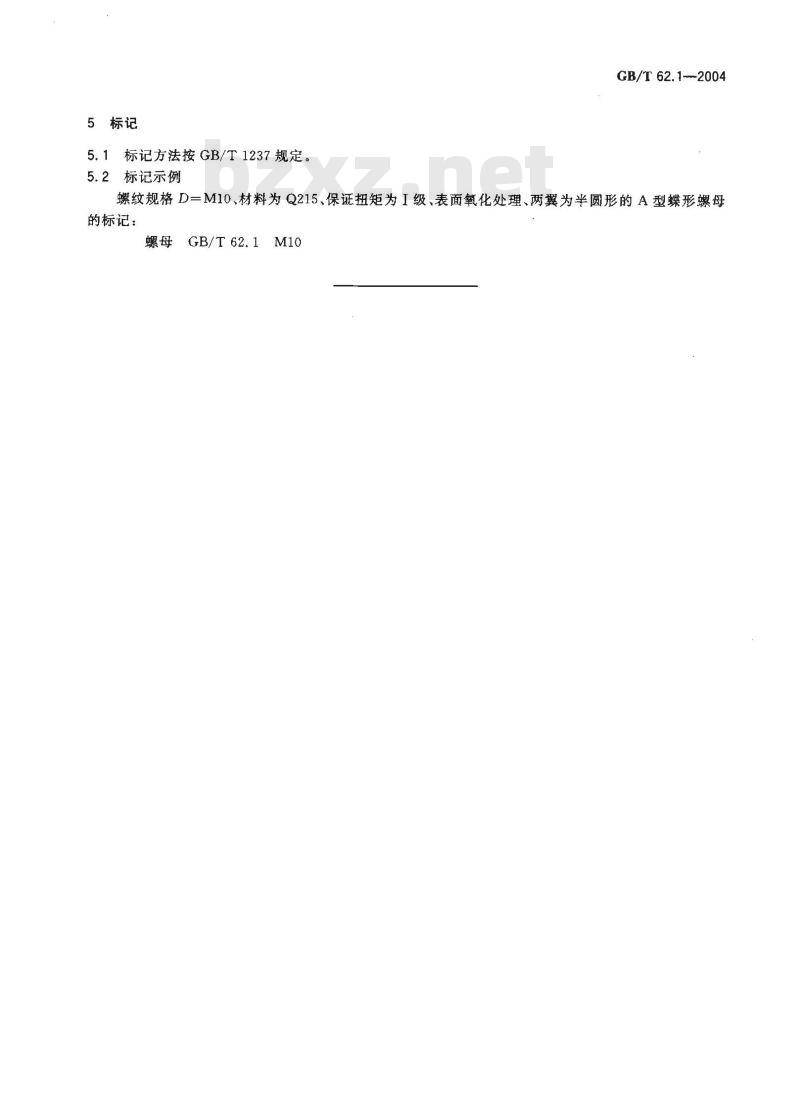

标记方法按GB/T1237规定。
标记示例
GB/T 62.12004
螺纹规格D=M10、材料为Q215、保证扭矩为I级、表面氧化处理、两翼为半圆形的A型蝶形螺母的标记：bzxZ.net
GB/T62.1M10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
