GB/T 65-2000

基本信息

标准号: GB/T 65-2000

中文名称:开槽圆柱头螺钉

标准类别:国家标准(GB)

标准状态:现行

发布日期:2000-09-02

实施日期:2001-02-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:596861

相关标签: 开槽 圆柱 螺钉

标准分类号

标准ICS号:机械系统和通用件>>紧固件>>21.060.10螺栓、螺钉、螺柱

中标分类号:机械>>通用零部件>>J13紧固件

关联标准

替代情况:GB/T 65-1985

采标情况:eqv ISO 1207:1992

出版信息

出版社:中国标准出版社

书号:155066.17301

页数:平装16开/页数:6/字数:

标准价格:8.0 元

出版日期:2004-03-29

相关单位信息

首发日期:1958-10-07

复审日期:2004-10-14

起草单位:机械委标准化所

归口单位:全国紧固件标准化技术委员会

发布部门:国家质量技术监督局

主管部门:中国机械工业联合会

标准简介

本标准规定了螺纹规格为M1.6~M10、性能等级为4.8、5.8、A2-50、A2-70、CU2、CU3和AL4、产品等级为A级的开槽圆柱头螺钉。如需其他技术要求,应从现行标准(如GB/T 196、GB/T 3106、GB/T 3098.1、GB/T 3098.6、GB/T 3098.10和GB/T 3103.1)中选择。 GB/T 65-2000 开槽圆柱头螺钉 GB/T65-2000 标准下载解压密码:www.bzxz.net

标准图片预览

GB/T 65-2000 开槽圆柱头螺钉
GB/T 65-2000 开槽圆柱头螺钉
GB/T 65-2000 开槽圆柱头螺钉
GB/T 65-2000 开槽圆柱头螺钉
GB/T 65-2000 开槽圆柱头螺钉

标准内容

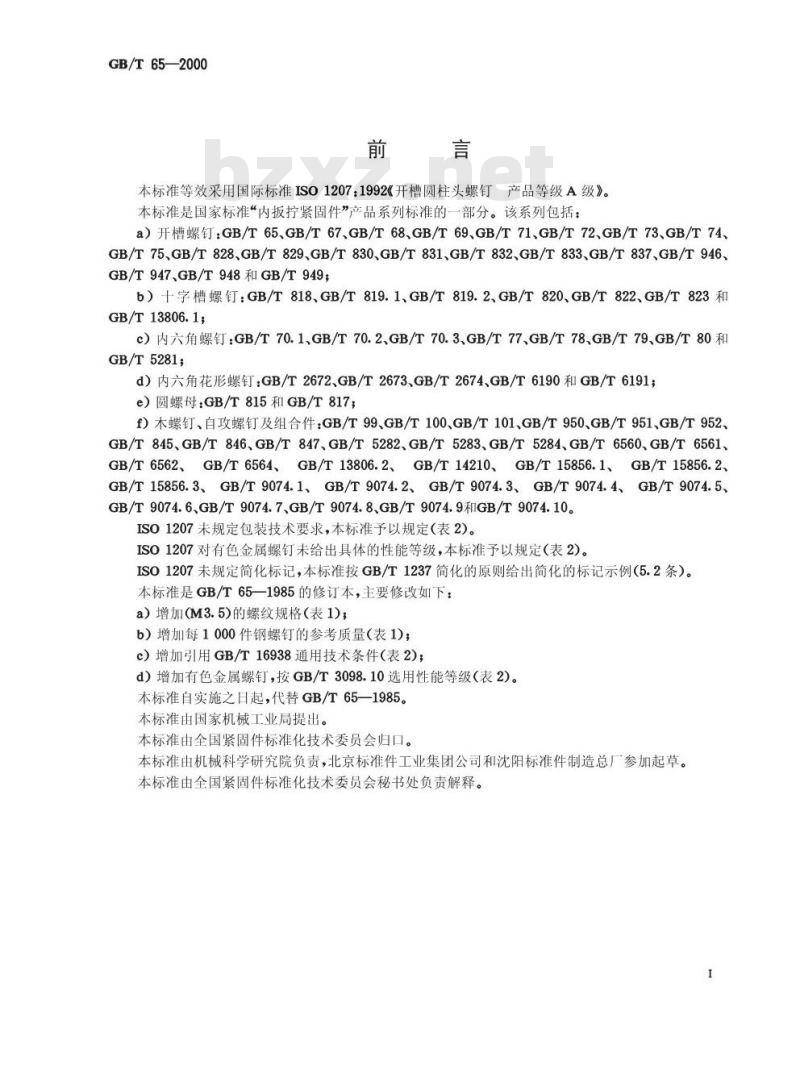

GB/T65—2000
本标准等效采用国际标准ISO1207:1992《开槽圆柱头螺钉产品等级A级》。本标准是国家标准“内扳拧紧固件”产品系列标准的一部分。该系列包括:a)开槽螺钉:GB/T65、GB/T67、GB/T68、GB/T69、GB/T71、GB/T72、GB/T73、GB/T74、GB/T75、GB/T828、GB/T829GB/T830、GB/T831、GB/T832、GB/T833、GB/T837、GB/T946、GB/T947、GB/T948和GB/T949;
b)十字槽螺钉:GB/T818、GB/T819.1、GB/T819.2、GB/T820、GB/T822、GB/T823和GB/T13806.1;
c)内六角螺钉:GB/T70.1、GB/T70.2、GB/T70.3.GB/T77、GB/T78、GB/T79.GB/T80和GB/T5281;
d)内六角花形螺钉:GB/T2672、GB/T2673、GB/T2674、GB/T6190和GB/T6191;e)圆螺母:GB/T815和GB/T817;f)木螺钉、自攻螺钉及组合件:GB/T99、GB/T100、GB/T101、GB/T950、GB/T951、GB/T952、GB/T845、GB/T846、GB/T847、GB/T5282、GB/T5283、GB/T5284、GB/T6560、GB/T6561、GB/T6562、GB/T6564、GB/T13806.2、GB/T14210、GB/T15856.1、GB/T15856.2、GB/T15856.3、GB/T9074.1、GB/T9074.2、GB/T9074.3、GB/T9074.4、GB/T9074.5、GB/T9074.6.GB/T9074.7、GB/T9074.8、GB/T9074.9和GB/T9074.10。ISO1207未规定包装技术要求,本标准予以规定(表2)。ISO1207对有色金属螺钉未给出具体的性能等级,本标准予以规定(表2)。ISO1207未规定简化标记,本标准按GB/T1237简化的原则给出简化的标记示例(5.2条)。本标准是GB/T65—1985的修订本,主要修改如下:a)增加(M3.5)的螺纹规格(表1);b)增加每1000件钢螺钉的参考质量(表1);c)增加引用GB/T16938通用技术条件(表2);d)增加有色金属螺钉,按GB/T3098.10选用性能等级(表2)。本标准自实施之日起,代替GB/T65—1985。本标准由国家机械工业局提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责,北京标准件工业集团公司和沈阳标准件制造总厂参加起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。1
GB/T65—2000

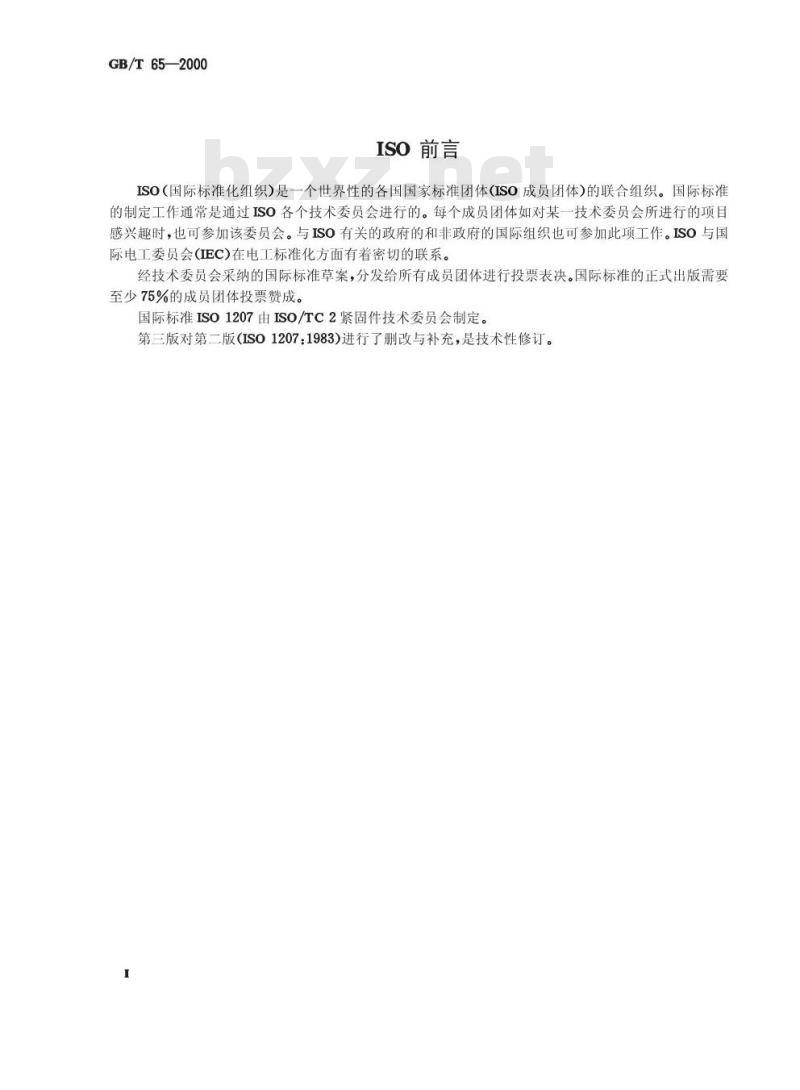

ISO前言
ISO(国际标准化组织)是一个世界性的各国国家标准团体(ISO成员团体)的联合组织。国际标准的制定工作通常是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时,也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会(IEC)在电工标准化方面有着密切的联系。经技术委员会采纳的国际标准草案,分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO1207由ISO/TC2紧固件技术委员会制定。第三版对第二版ISO1207:1983)进行了删改与补充,是技术性修订。I

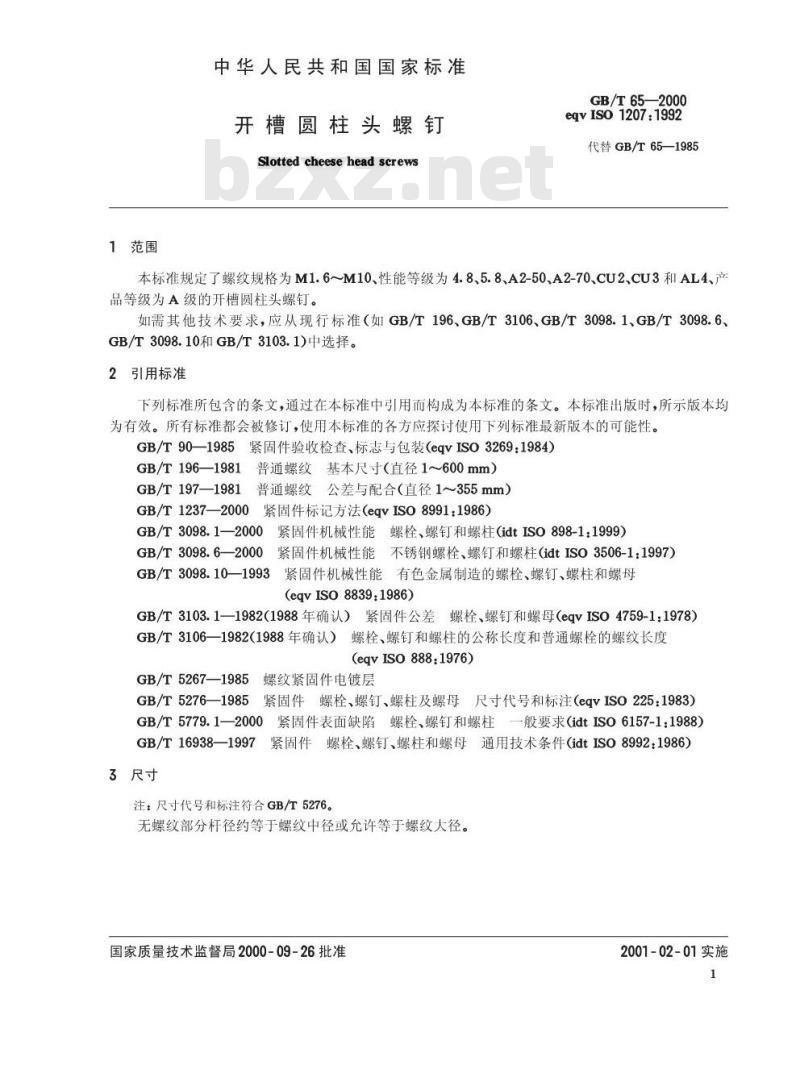

1范围
中华人民共和国国家标准
开槽圆柱头螺钉
Slotted cheese head screws
GB/T65—2000
eqvISo1207:1992
代替GB/T65—1985
本标准规定了螺纹规格为M1.6~M10、性能等级为4.8、5.8、A2-50、A2-70、CU2、CU3和AL4、产品等级为A级的开槽圆柱头螺钉。如需其他技术要求,应从现行标准(如GB/T196、GB/T3106、GB/T3098.1、GB/T3098.6、GB/T3098.10和GB/T3103.1)中选择。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T90—1985紧固件验收检查、标志与包装(eqvISO3269:1984)GB/T196一1981普通螺纹基本尺寸(直径1~600mm)GB/T197—1981普通螺纹公差与配合(直径1~355mm)GB/T1237—2000紧固件标记方法(eqvISO8991:1986)GB/T3098.1—2000紧固件机械性能螺栓、螺钉和螺柱(idtISO898-1:1999)GB/T3098.6—2000
紧固件机械性能不锈钢螺栓、螺钉和螺柱(idtISO3506-1:1997)GB/T3098.10—1993
3紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(eqvISo8839:1986)
GB/T3103.1—1982(1988年确认)紧固件公差螺栓、螺钉和螺母(eqvISO4759-1:1978)GB/T3106—1982(1988年确认)螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度(eqvISo888:1976)
螺纹紧固件电镀层
GB/T5267—1985
GB/T5276—1985
紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注(eqvISO225:1983)GB/T5779.1—2000紧固件表面缺陷螺栓、螺钉和螺柱-般要求(idtISO6157-1:1988)GB/T16938—1997紧固件螺栓、螺钉、螺柱和螺母通用技术条件(idtISO8992:1986)3尺寸

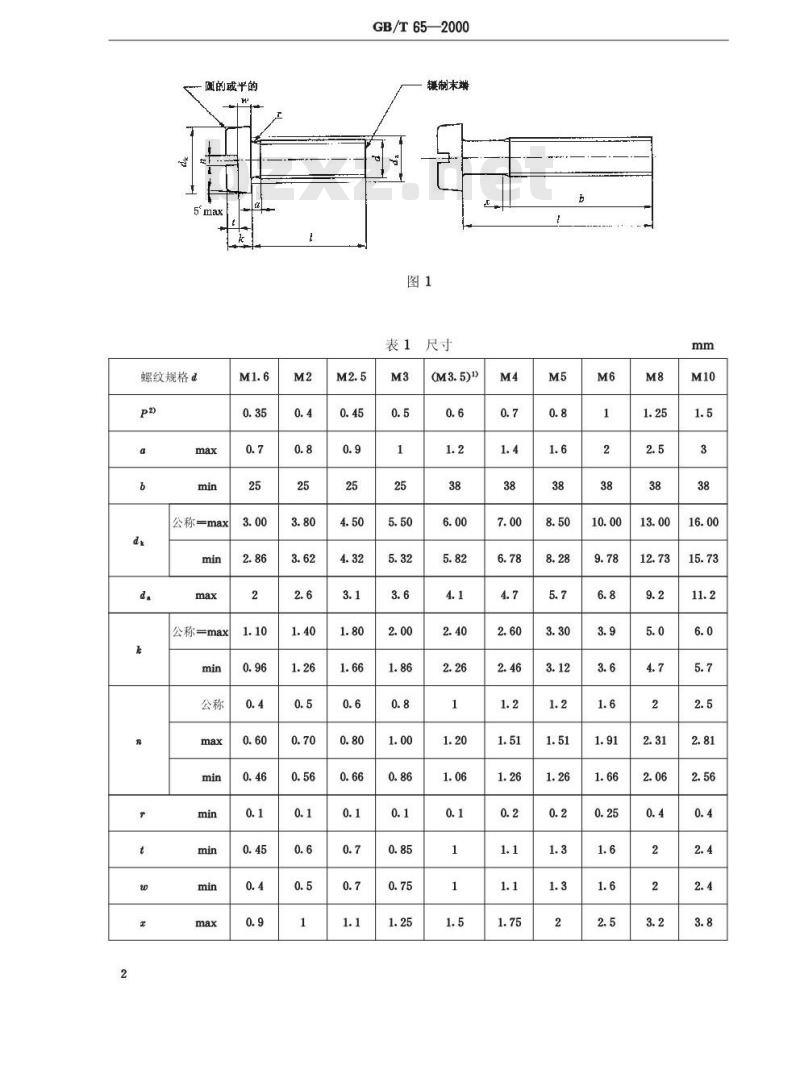

注:尺寸代号和标注符合GB/T5276。无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径。国家质量技术监督局2000-09-26批准2001-02-01实施
的或平的
螺纹规格d
公称=max
公称max
GB/T65—2000
濮制末蝶
螺纹规格&
11.6512.35
13.6514.35
15.6516.35
19.5820.42
24.5825.42
29.5830.42
54.0555.95
59.0560.95
64.0565.95
69.0570.95
74.0575.95bzxz.net
79.0580.95
注:阶梯实线间为商品长度规格。1)尽可能不采用括号内的规格。2)P
螺距。
GB/T65—2000

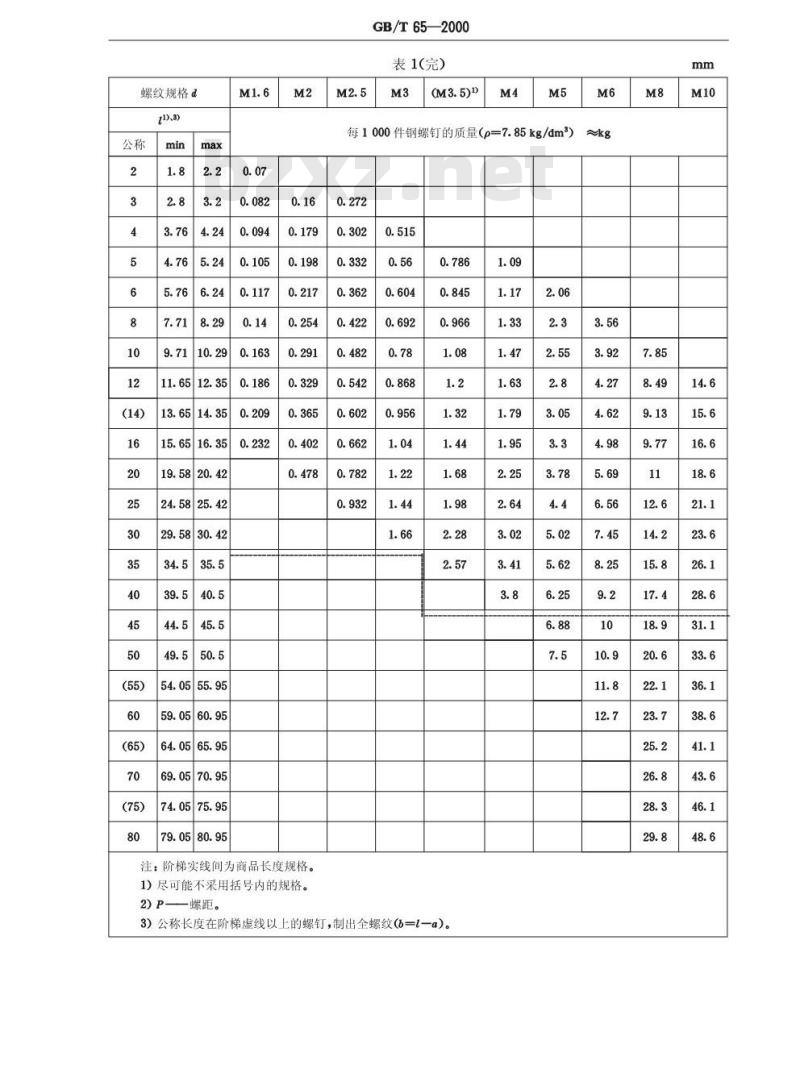

表1(完)
每1000件钢螺钉的质量(p=7.85kg/dm)0.272
3)公称长度在阶梯虚线以上的螺钉,制出全螺纹(b1一a)。1.09
技术条件和引用标准
通用技术条件
机械性能
表面缺陷
表面处理
验收及包装
产品等级
5.1标记方法按GB/T1237规定。
标记示例
GB/T65—2000
表2技术条件和引用标准
不锈钢
GB/T16938
GB/T196、GB/T197
4.8、5.8
GB/T3098.1
不经处理
A2-50、A2-70
GB/T3098.6
GB/T3103.1
GB/T5779.1
简单处理
电镀技术要求按GB/T5267。
有色金属
CU2.CU3、AL4
GB/T3098.10
简单处理
如需其他表面镀层或表面处理,应由供需双方协议GB/T90
螺纹规格d=M5、公称长度1=20mm、性能等级为4.8级、不经表面处理的A级开槽圆柱头螺钉的标记:
GB/T65
M5×20
