本标准规定了公称规格(螺纹大径)为3-36mm、大系列、硬度等级为100H V级、产品等级为C级的平垫圈。符合本标准的垫圈适用于夹紧软材料零件或者工件上大的螺栓通孔。但对后者应校验垫圈厚度的适用性。 GB/T 96.2-2002 大垫圈 C级 GB/T96.2-2002 标准下载解压密码：www.bzxz.net

GB/T96.2—-2002

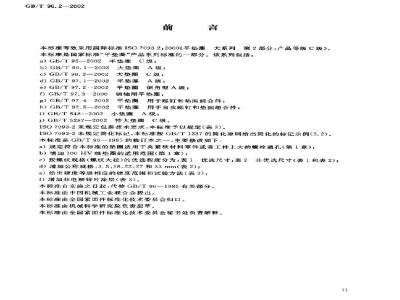

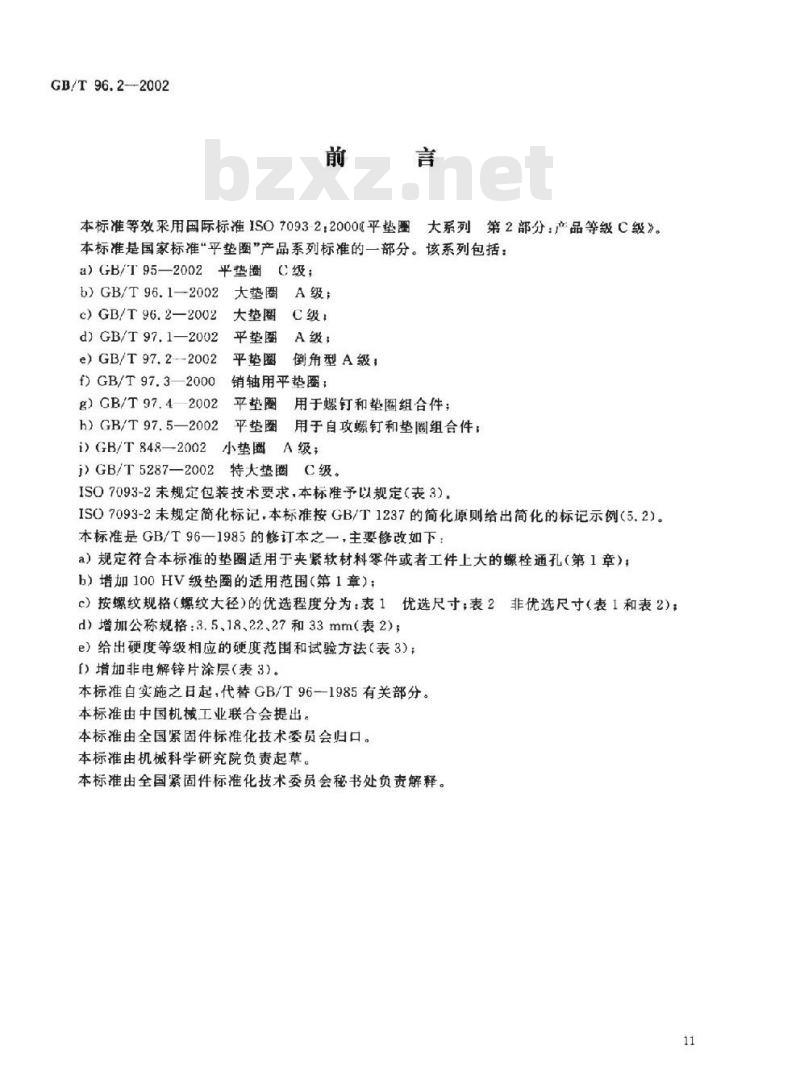

本标准等效采用国际标准IS07093-2：2000《平垫圈大系列第2部分：产品等级C级》。本标准是国家标准“平垫圈”产品系列标准的一部分。该系列包括：平垫圖C级；
a)GB/T952002
2大垫圈A级：
b) GB/T 96.1--2002
c)GB/T 96.2—2002
d) GB/T 97.1—2002
e) GB/T 97.2--2002
f)GB/T97.3—2000
大垫圈C级：
平垫圈
A级，
平垫圈
倒角型A级；
销轴用平垫圈：
g)GB/T97.4—2002
2平垫圈用于螺钉和垫圈组合件；h)GB/T97.5—2002
平垫圈
用于自攻螺钉和垫圈组合件；
i)GB/T 848—-2002
小垫圈A级；
j）GB/T5287—2002特大垫圈C级。ISO7093-2未规定包装技术要求，本标准予以规定（表3）。ISO7093-2未规定简化标记，本标准按GB/T1237的简化原则给出简化的标记示例（5.2）。本标准是GB/T96一1985的修订本之一，主要修改如下：a）规定符合本标准的垫圈适用于夹紧软材料零件或者工件上大的螺栓通孔（第1章）；b）增加100HV级垫圈的适用范围（第1章）：c）按螺纹规格（螺纹大径)的优选程度分为：表1优选尺寸；表22非优选尺寸（表1和表2）；
d）增加公称规格：3.5、18.22、27和33mm（表2)；e）给出硬度等级相应的硬度范围和试验方法（表3)；(）增加非电解锌片涂层（表3)。本标准自实施之日起，代替GB/T96一1985有关部分。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。11
GB/T96.2—2002

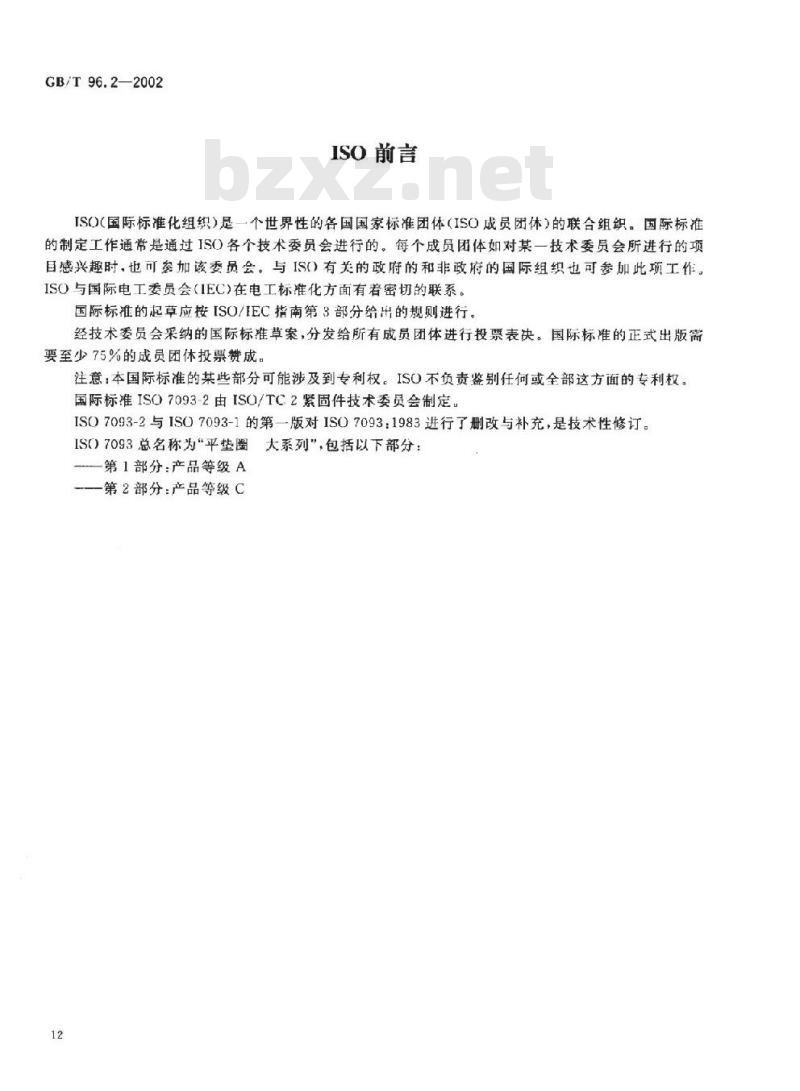

ISO前言
ISO国际标准化组织）是一个世界性的各国国家标准团体（ISO成员团体）的联合组织。国际标准的制定工作通常是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可案加该委员会。与ISO）有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会（IEC)在电工标准化方面有着密切的联系。国际标准的起草应按ISO/IEC指南第3部分给出的规则进行。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。注意：本国际标准的某些部分可能涉及到专利权。ISO不负责鉴别任何或全部这方面的专利权。国际标准ISO7093-2由ISO/TC2紧固件技术委员会制定。ISO7093-2与ISO7093-1的第一版对ISO7093：1983进行了删改与补充，是技术性修订。ISO7093总名称为“平垫圈大系列”，包括以下部分：一第1部分：产品等级A
—第2部分：产品等级C
中华人民共和国国家标准
大垫圈
Plain washers---Large series-Product grade CGB/T96.2-2002
eqvIS07093-2:2000
代替GB/T96--1985有关部分
本标准规定了公称规格（螺纹大径）为3～36mm、大系列、硬度等级为100HV级、产品等级为C级的平垫圈。
符合本标准的垫圈适用于夹紧软材料零件或者工件上大的螺栓通孔。但对后者应校验垫圈厚度的适用性。
硬度等级为100HV级的垫圈适用于：性能等级至6.8级、产品等级为C级的六角头螺栓和螺钉；一性能等级至6级、产品等级为C级的六角螺母；表面淬硬的自挤螺钉。
如要求本标准规定以外的尺寸，则应从GB/T5286中选取。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9D.1--2002紧固件验收检查（idt1SO3269:2000）GB/T90.2—2002紧固件标志与包装GB/T1237—2000紧固件标记方法（egvIS08991：1986)GB/T3103.3--2000紧固件公差平垫圈（idtISO4759-3：2000）GB/T 4340.1-1999
GB/T 5267.1--2002
GB/T 5267.2---2002
GB/T5286--2001
3尺寸
金属维氏硬度试验第1部分：试验方法（eqv1S06507-1：1997)紧固件电镀层（ISO4042：1999、IDT）紧固件非电解锌片涂层（IS0）10683：2000，IDT）螺栓、螺钉和螺母用平垫圈总方案（idtISO887：2000）1
中华人民共和国国家质量监督检验检疫总局2002-12-05批准2003-06-01实施
公称规格
(螺纹大径，d)
公称规格
(螺纹大径，d）
内径d
公称（min）
内径d
公称（min）
技术条件和引用标准
机械性能
GB/T96.2—2002

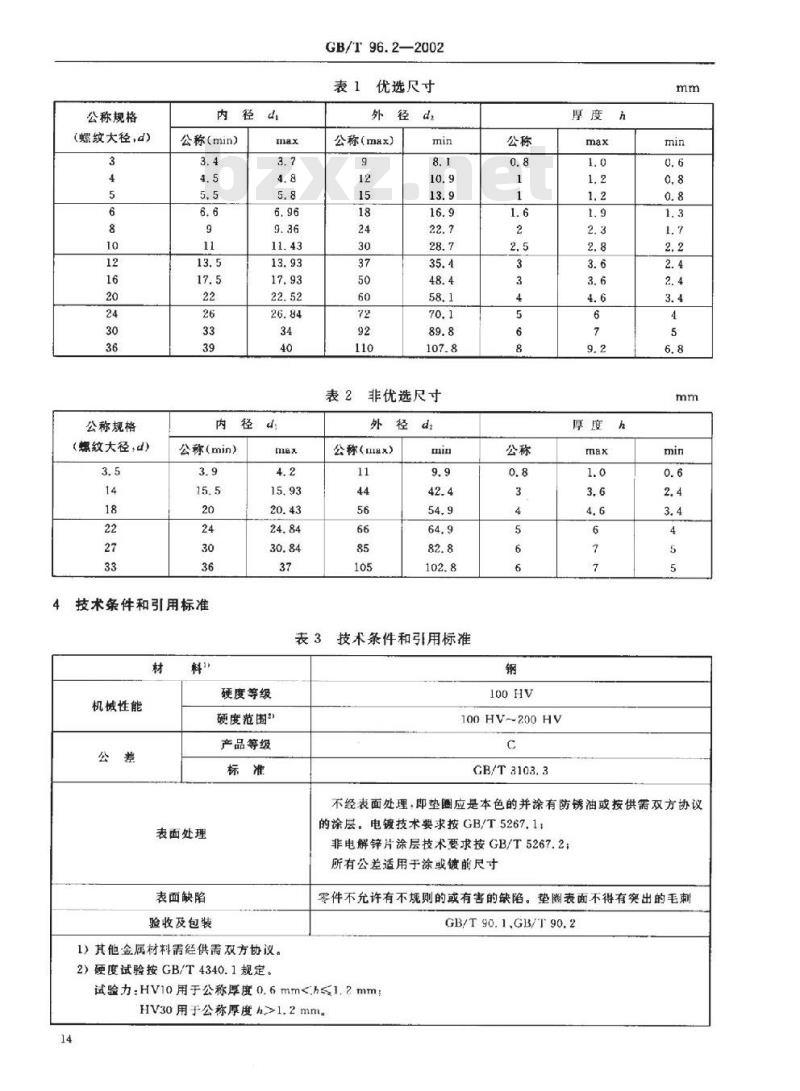

优选尺寸
外径d
公称(max)
表2非优选尺寸
外径d
公称(max)
表3技术条件和引用标准
硬度等级
硬度范围”
产品等级
表面处理
表面缺陷
验收及包装
1）其他金属材料需经供需双方协议。2）硬度试验按GB/T4340.1规定。公称
100HV--200HVbzxZ.net
GB/T3103.3
不经表面处理，即垫圈应是本色的并涂有防锈油或按供需双方协议的涂层。电镀技术要求按GB/T5267.1：非电解锌片涂层技术要求按GB/T5267.2；所有公差适用于涂或镀前尺寸
零件不允许有不规则的或有害的缺陷。垫圈表面不得有突出的毛刺GB/T90.1,GB/T90.2
试验力：HV10用于公称厚度0.6mm1.2mm。
5标记
5.1标记方法按GB/T1237规定。
标记示例
GB/T 96.2—2002
大系列、公称规格8mm、由钢制造的硬度等级为100HV级、不经表面处理、产品等级为C级的平垫圈的标记：
GB/T 96.28
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
