本标准规定了向心轴承的优先外形尺寸。本标准不适用于尺寸已经标准化的圆锥滚子轴承、外球面轴承、某些结构型式的滚针轴承、飞机机架轴承和仪器精密轴承。 GB/T 273.3-1999 滚动轴承 向心轴承 外形尺寸总方案 GB/T273.3-1999 标准下载解压密码：www.bzxz.net

GB/T273.3—1999

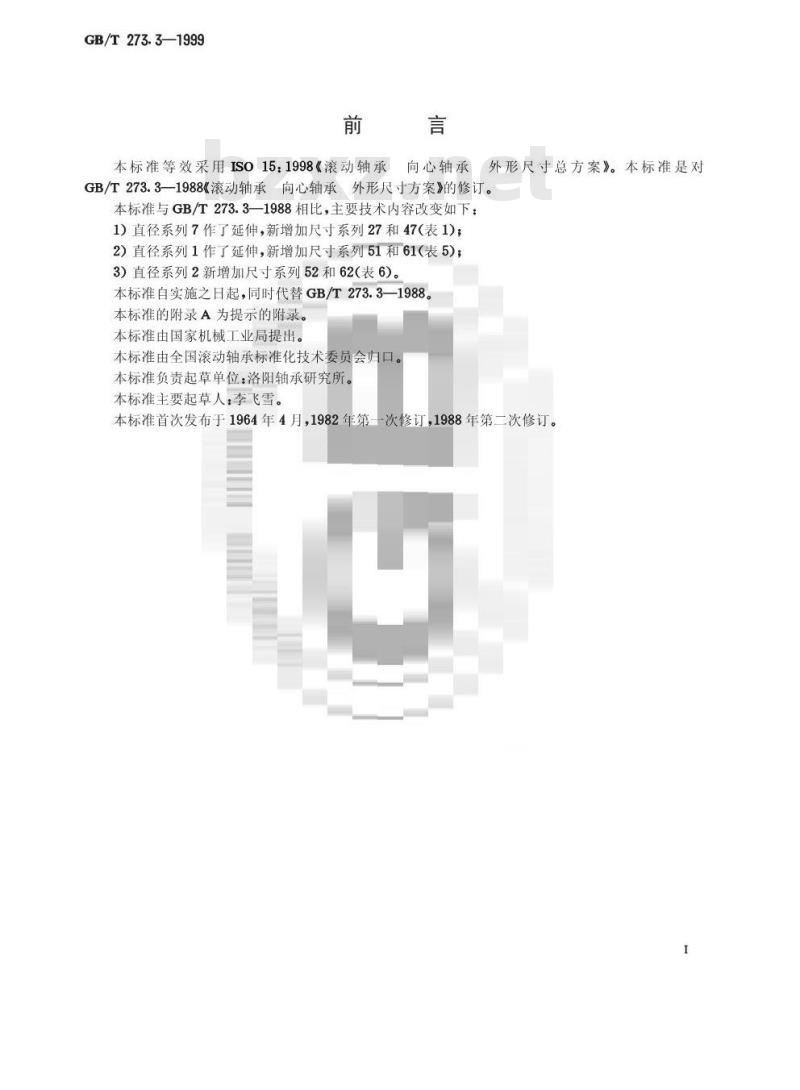

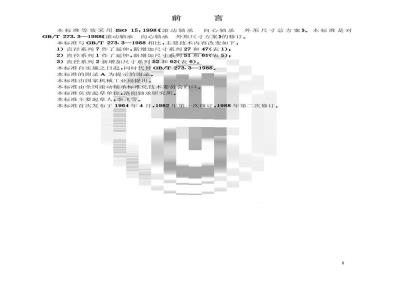

本标准等效采用ISO15：1998《滚动轴承向心轴承外形尺寸总方案》。本标准是对GB/T273.3—1988《滚动轴承向心轴承外形尺寸方案》的修订。本标准与GB/T273.3一1988相比，主要技术内容改变如下：1）直径系列7作了延伸，新增加尺寸系列27和47（表1)；2）直径系列1作了延伸，新增加尺寸系列51和61（表5)；3）直径系列2新增加尺寸系列52和62(表6)。本标准自实施之日起，同时代替GB/T273.3—1988。本标准的附录A为提示的附录。
本标准由国家机械工业局提出。本标准由全国滚动轴承标准化技术委员会归口。本标准负责起草单位：洛阳轴承研究所。本标准主要起草人：李飞雪。
本标准首次发布于1964年4月，1982年第一次修订，1988年第二次修订。1
GB/T273.3—1999
ISO前言

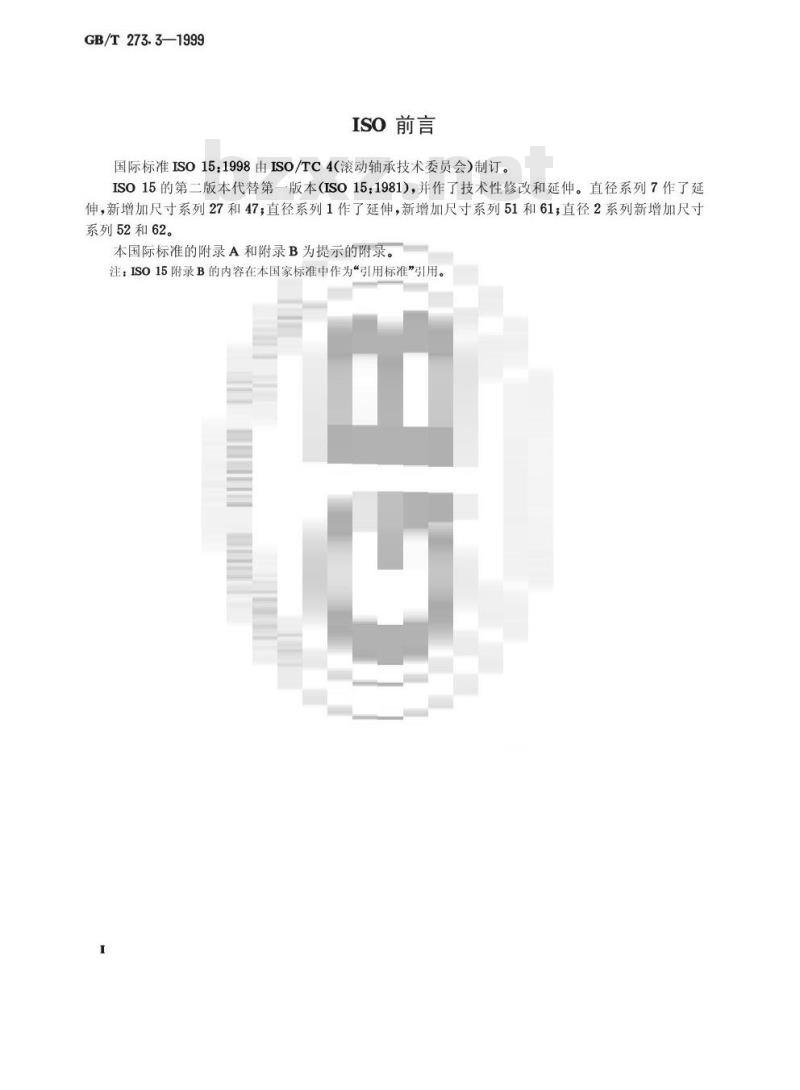

国际标准ISO15：1998由ISO/TC4（滚动轴承技术委员会）制订。ISO15的第二版本代替第一版本（ISO15：1981)，并作了技术性修改和延伸。直径系列7作了延伸，新增加尺寸系列27和47；直径系列1作了延伸，新增加尺寸系列51和61；直径2系列新增加尺寸系列52和62。
本国际标准的附录A和附录B为提示的附录。注：ISO15附录B的内容在本国家标准中作为\引用标准”引用。GB/T273.3—1999

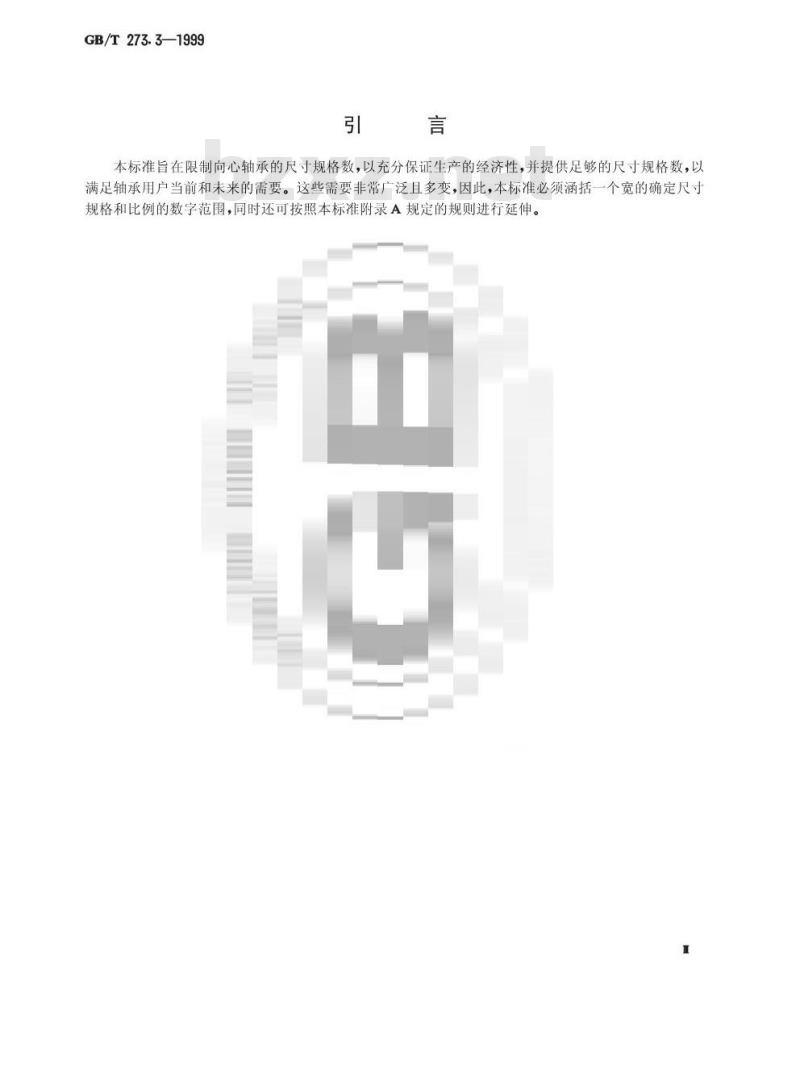

本标准旨在限制向心轴承的尺寸规格数，以充分保证生产的经济性，并提供足够的尺寸规格数，以满足轴承用户当前和未来的需要。这些需要非常广泛且多变，因此，本标准必须涵括一个宽的确定尺寸规格和比例的数字范围，同时还可按照本标准附录A规定的规则进行延伸。1范围
中华人民共和国国家标准

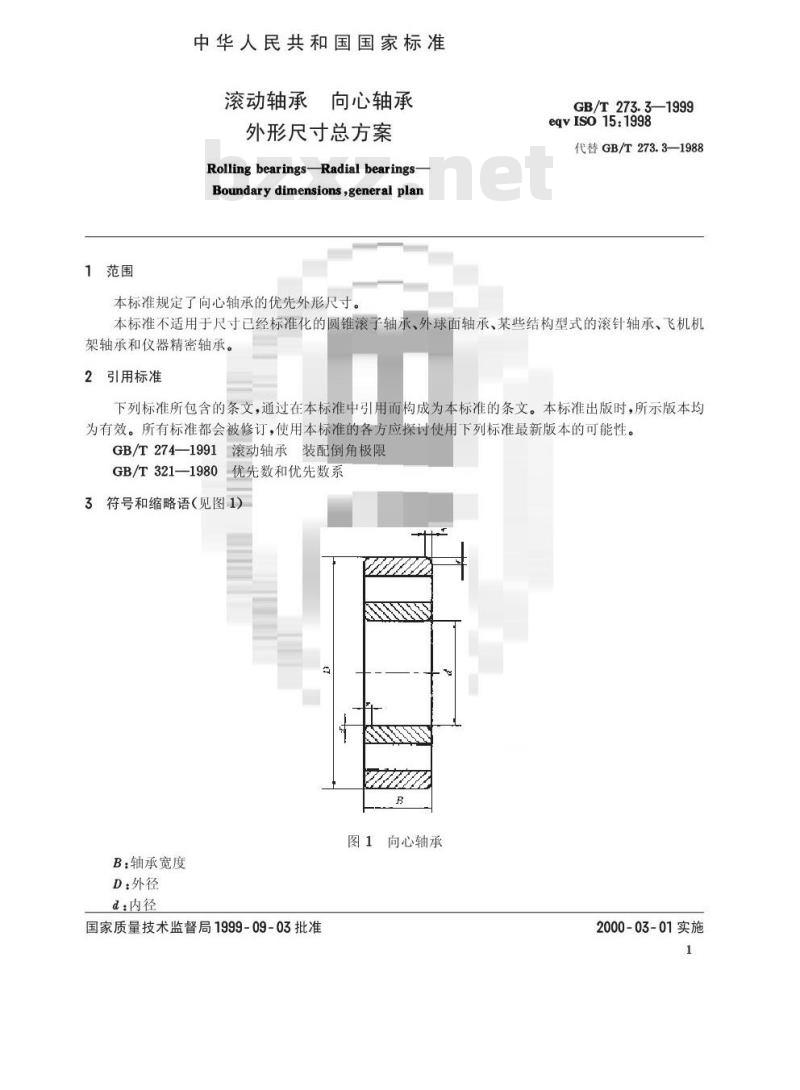

滚动轴承向心轴承
外形尺寸总方案
RollingbearingsRadial bearingsBoundary dimensions,general plan本标准规定了向心轴承的优先外形尺寸。GB/T 273.3—1999
eqvIS015:1998
代替GB/T273.3—1988
本标准不适用于尺寸已经标准化的圆锥滚子轴承、外球面轴承、某些结构型式的滚针轴承、飞机机架轴承和仪器精密轴承。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T274—1991滚动轴承装配倒角极限GB/T321—1980优先数和优先数系3符号和缩略语（见图1）
图1向心轴承
B：轴承宽度
D:外径
d:内径
国家质量技术监督局1999-09-03批准2000-03-01实施
r：倒角尺寸bzxZ.net
Tsmn：最小单一倒角尺寸
4外形尺寸
GB/T273.3—1999

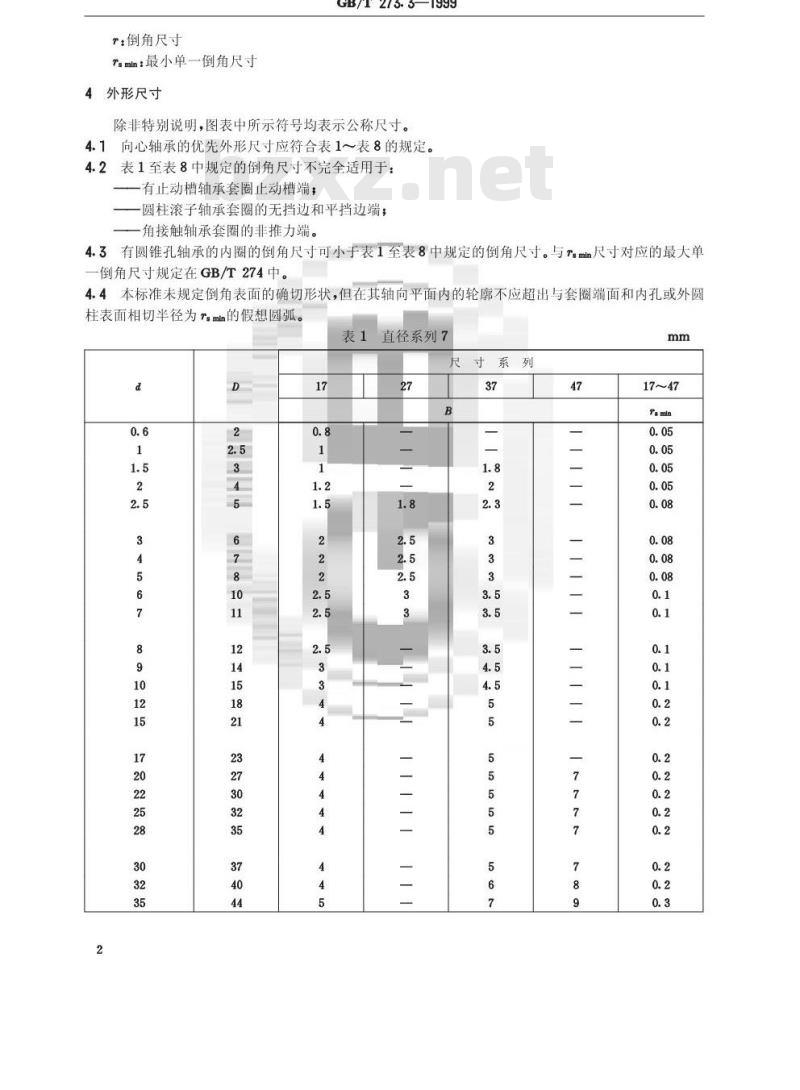

除非特别说明，图表中所示符号均表示公称尺寸。4.1向心轴承的优先外形尺寸应符合表1～表8的规定。4.2表1至表8中规定的倒角尺寸不完全适用于：一有止动槽轴承套圈止动槽端；一圆柱滚子轴承套圈的无挡边和平挡边端一角接触轴承套圈的非推力端。4.3有圆锥孔轴承的内圈的倒角尺寸可小于表1至表8中规定的倒角尺寸。与rmin尺寸对应的最大单倒角尺寸规定在GB/T274中。
4.4本标准未规定倒角表面的确切形状，但在其轴向平面内的轮廓不应超出与套圈端面和内孔或外圆柱表面相切半径为rsmin的假想圆弧。表1直径系列7
尺寸系列
Ta mla
GB/T 273.3—1999
表1(完）
尺寸系列
表2直径系列8
寸系列
Ta mie
T's min
GB/T 273.3—1999
表2（续）
尺寸系列
Ts min
GB/T 273.3—1999
表2（完）
尺寸系列
Ts min
GB/T 273.3—1999
表3直径系列9
尺寸系列
Ta min
GB/T 273.3—1999
表3(续）
尺寸系列
Ta min
GB/T 273.3—1999
表3（完）
尺寸系列
表4直径系列0
Ta min
GB/T 273.3—1999
表4(续）
尺寸系列
Ts min
