GB 3378-1982电话自动交换网用户信号方式

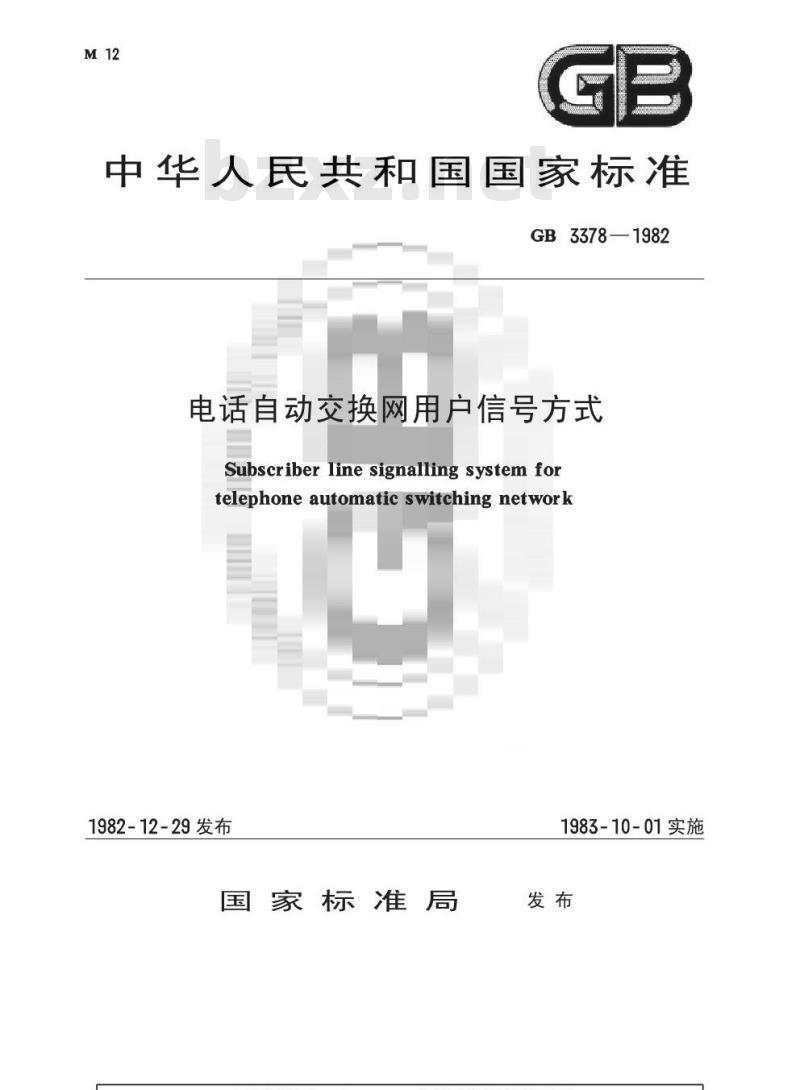

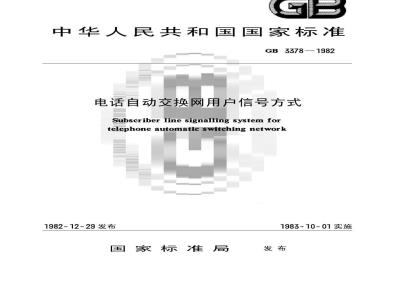

中华人民共和国国家标准
GB 3378—1982
电话自动交换网用户信号方式
Subscriber line signalling systemfortelephone automatic switchingnetwork1982-12-29发布
国家标准局
1983-10-01实施
中华人民共和国国家标准
电话自动交换网用户信号方式
Subscriber line signalling system fortelephone automatic switching networkUDC
621.395.74
:621.395.38
GB3378—1982
本标准规定我国电话自动交换网用户话机和交换机之间的信号及相关技术指标。本标准主要适用于纵横制(或准电子式)交换局，并包括步进制局部分主要技术指标。用户话机和交换机之间的信号称作用户信号，包括用户状态信号及用户拨号(按键)产生的数字信号。
用户状态信号由话机又簧产生，完成或切断直流电路，用以启动或复原局内设备。用户拨号的数字信号在使用号盘话机、直流脉冲按键话机情况下为直流脉冲，在使用多频按键话机情况下为不同的音频组合。
与号盘话机、直流脉冲按键话机有关的用户信号技术指标与号盘话机、直流脉冲按键话机有关的用户信号技术指标如表1所示。表1
脉冲速度
脉冲/秒
脉冲断续比
(1.6±0.2)：1
2与多频按键话机有关的用户信号技术指标2.1频率组合
交换局接收
步进制局
(1.6±0.3):1
纵横制(准电子式)局
多频按键话机所采用的频率组合，为由高频群H1～H，和低频群L～L组成16种所需双频数字信号，其中11（*）、12（#）供特种业务使用，13、14、15和16备用。具体组合如表2所示。表2
低频群Hz
高频群Hz
11*）
*各专业网应尽量向本标准靠拢，如有特殊需要可允许部分不一致。国家标准局1982-12-29发布
1983-10-01实施

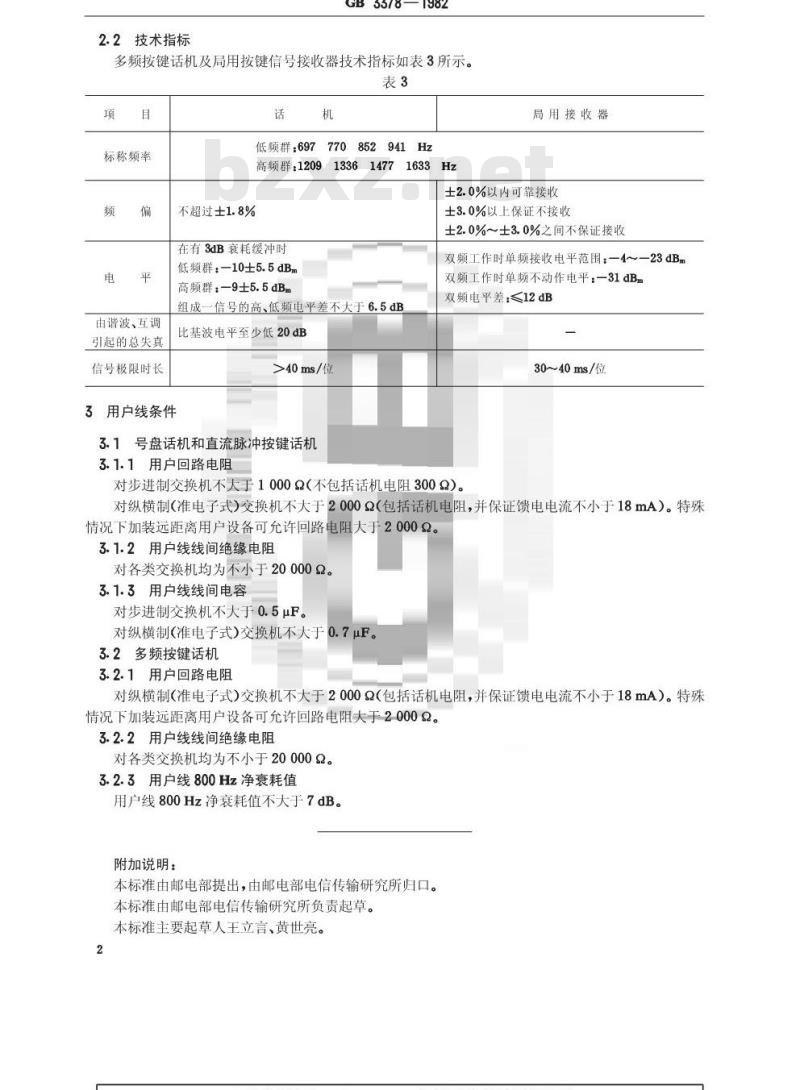

2.2技术指标
GB3378—1982
多频按键话机及局用按键信号接收器技术指标如表3所示。表3
标称频率
由谐波、互调
引起的总失真
信号极限时长
低锁群：697770852941Hz
高频群：1209133614771633Hz
局用接收器
±2.0%以内可靠接收
不超过士1.8%
在有3dB衰耗缓冲时
低频群：-10±5.5dBm
高频群：-9士5.5dBm
组成一信号的高、低频电平差不大于6.5dB比基波电平至少低20dB
>40ms/位
3用户线条件
3.1号盘话机和直流脉冲按键话机3.1.1用户回路电阻
±3.0%以上保证不接收
±2.0%~士3.0%之间不保证接收
双频工作时单频接收电平范围：—4~—23dBm双频工作时单频不动作电平：一31dBm双频电平差：≤12dB
30~40ms/位
对步进制交换机不大于1000Q（不包括话机电阻300Q）。对纵横制（准电子式）交换机不大于20002（包括话机电阻，并保证馈电电流不小于18mA）。特殊情况下加装远距离用户设备可允许回路电阻大于2000Q。3.1.2用户线线间绝缘电阻
对各类交换机均为不小于200002。3.1.3用户线线间电容
对步进制交换机不大于0.5μF。对纵横制(准电子式)交换机不大于0.7μF。3.2多频按键话机
3.2.1用户回路电阻
对纵横制（准电子式）交换机不大于20002（包括话机电阻，并保证馈电电流不小于18mA）。特殊情况下加装远距离用户设备可允许回路电阻夫于2000Q。3.2.2用户线线间绝缘电阻
对各类交换机均为不小于200002。3.2.3用户线800Hz净衰耗值
用户线800Hz净衰耗值不大于7dB。附加说明：
本标准由邮电部提出，由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人王立言、黄世亮。2
