GB/T 902.1-1989手工焊用焊接螺柱

UDC621.822.6:621.7
中华人民共和国国家标准
GB902.1~902.3—89
焊接螺柱
Weld studs
1989-02--17发布
家技术监督局
1990-01-01实施

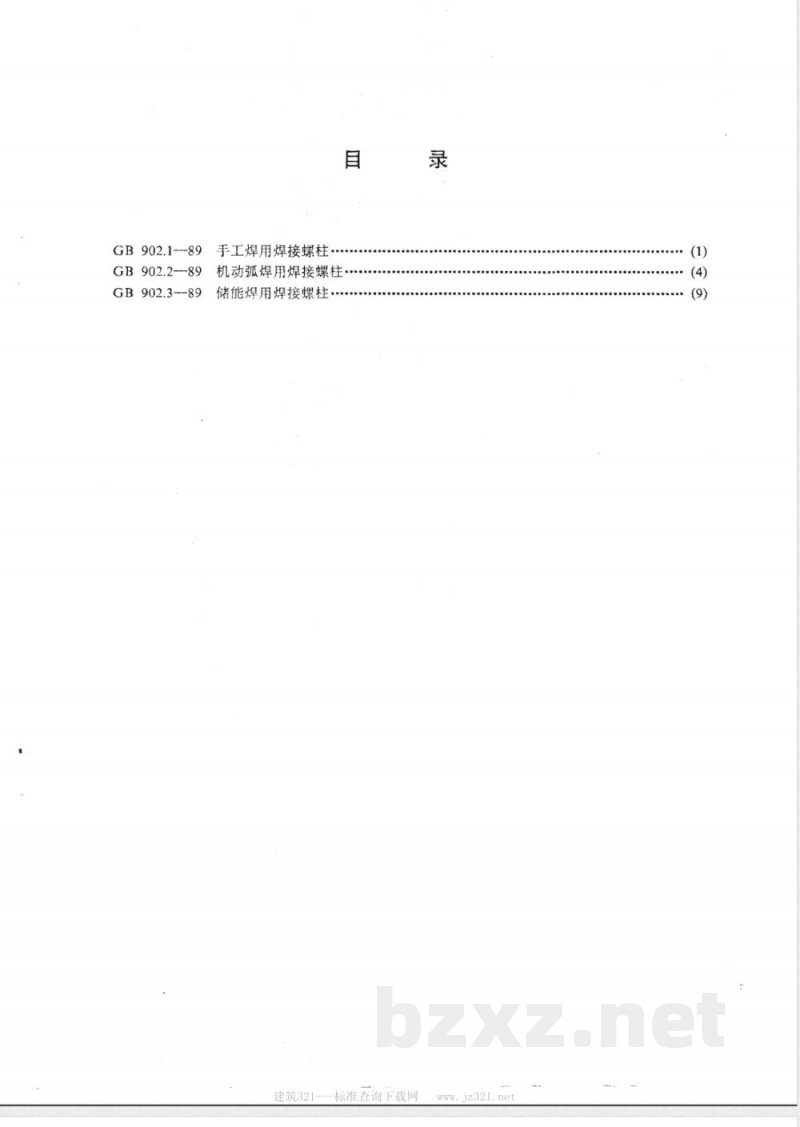

GB 902.1-89
GB902.2--89
GB902.3--89
手工焊用焊接螺柱
机动弧焊用焊接螺柱
诺能焊用焊接螺柱
建筑321-
-标准查询下载网
www.jz321.ne

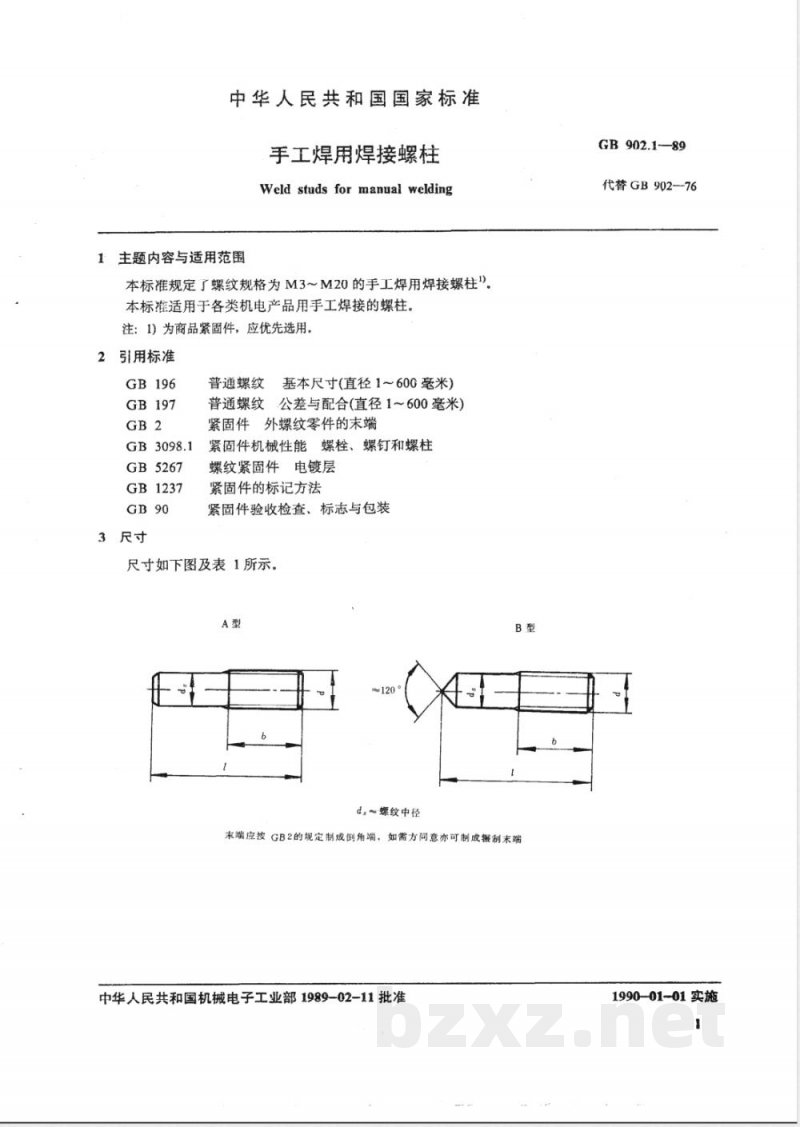

中华人民共和国国家标准
手工焊用焊接螺柱
Weld studs formanual welding1主题内容与适用范围
本标准规定了螺纹规格为M3～M20的手工焊用焊接螺柱1)本标准适用于各类机电产品用手工焊接的螺柱。注：1）为商品紧固件，应优先选用。2引用标准
GB5267
GB1237
3尺寸
普通螺纹基本尺寸(直径1～600毫米)普通螺纹公差与配合(直径1～600毫米）紧固件外螺纹零件的末端
紧固件机械性能螺栓、螺钉和螺柱螺纹紧固件电镀层
紧固件的标记方法
紧固件验收检查、标志与包装
尺寸如下图及表1所示。
d:~螺纹中径
末端应按GB2的规定制成倒角端，如需方同意亦可制成镶制末端中华人民共和国机械电子工业部1989-02-11批准GB 902.1—89
代替GB902—76
1990-01-01实施

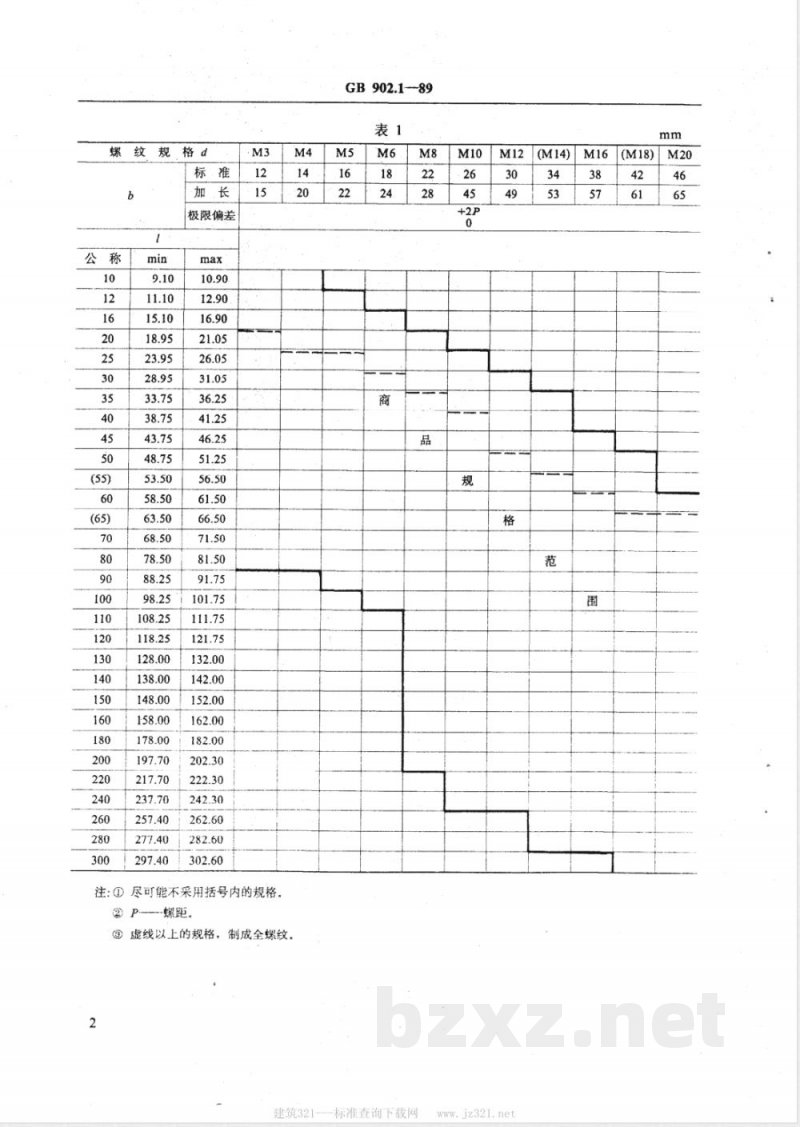

极限偏差
注：①尽可能不采用括号内的规格。②p螺距。
③虚线以上的规格，制成全螺纹。2
GB902.1--89
建筑321---标准查询下载网

技术要求
技术要求如表2所示。
机械性能
表面处理
验收及包装
GB902.1-89
GB 196、GB 197
不经处理或镀锌钝化(GB5267）
注：材料的化学成分按GB3098.1的规定，但最大含碳量按0.20%，且不得采用易切钢制造。5标记
5.1标记方法按GB1237的规定。
5.2标记示例：
螺纹规格d=M10、公称长度1=50mm、螺纹长度26mm、性能等级为4.8级、不经表面处理、按A型制造的手工焊用焊接螺柱的标记：螺柱
需要加长螺纹时应加标记Q：
按B型制造时应加标记B：
M10×50
M10×50-Q
BM10×50
