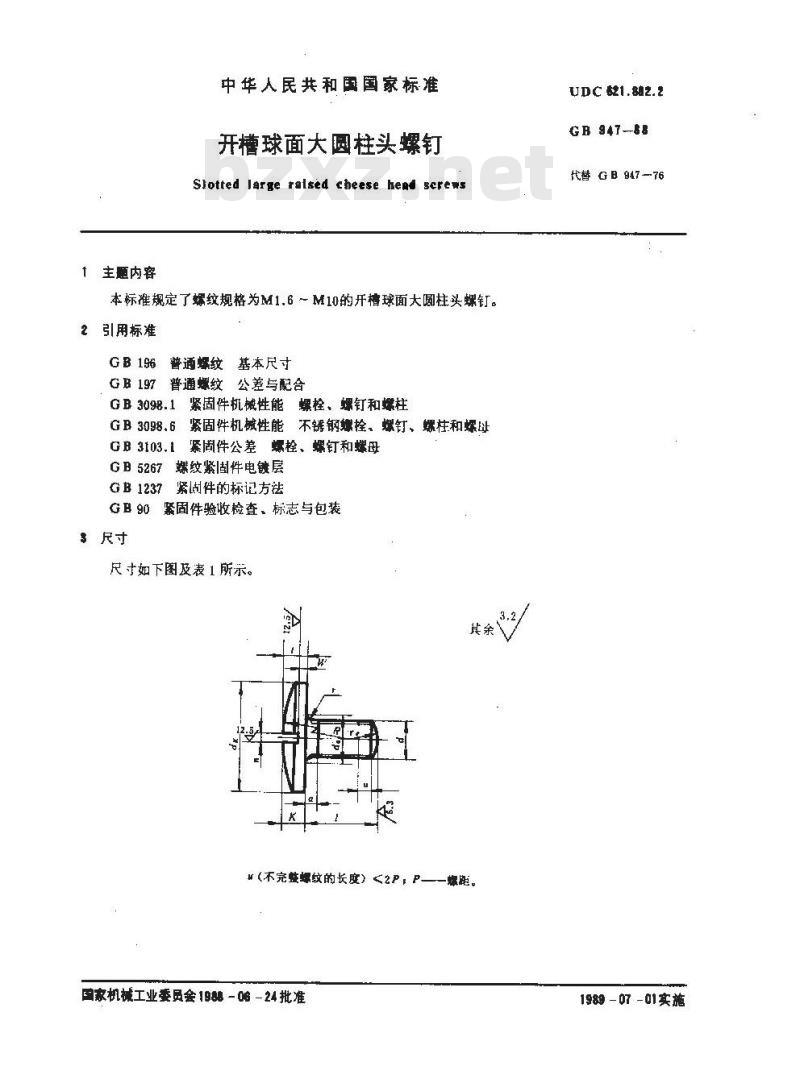

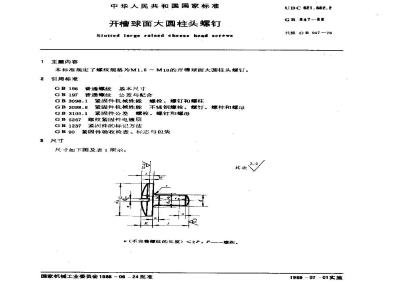

GB/T 947-1988开槽球面大圆柱头螺钉

t主题内容
中华人民共和国国家标准
开槽球面大圆柱头螺钉
Slotted Iarge ralsed cheese head screws本标准规定了螺纹规格为M1.6～M10的开槽球面大圆柱头螺钉。2引用标准
GB 196 普通螺纹 基本尺寸
GB197普通螺纹公差与配合
G B 3098.1紧固件机械性能螺栓、螺钉和螺柱GB 3098.6紧固件机械性能不锈钢螺栓、螺钉、螺柱和螺母GB 3103.1、紧固件公差螺栓、螺钉和螺母GB5267螺纹紧固件电镀层
GB1237紧固件的标记方法
GB 90紧固件验收检查、标志与包装3尺寸

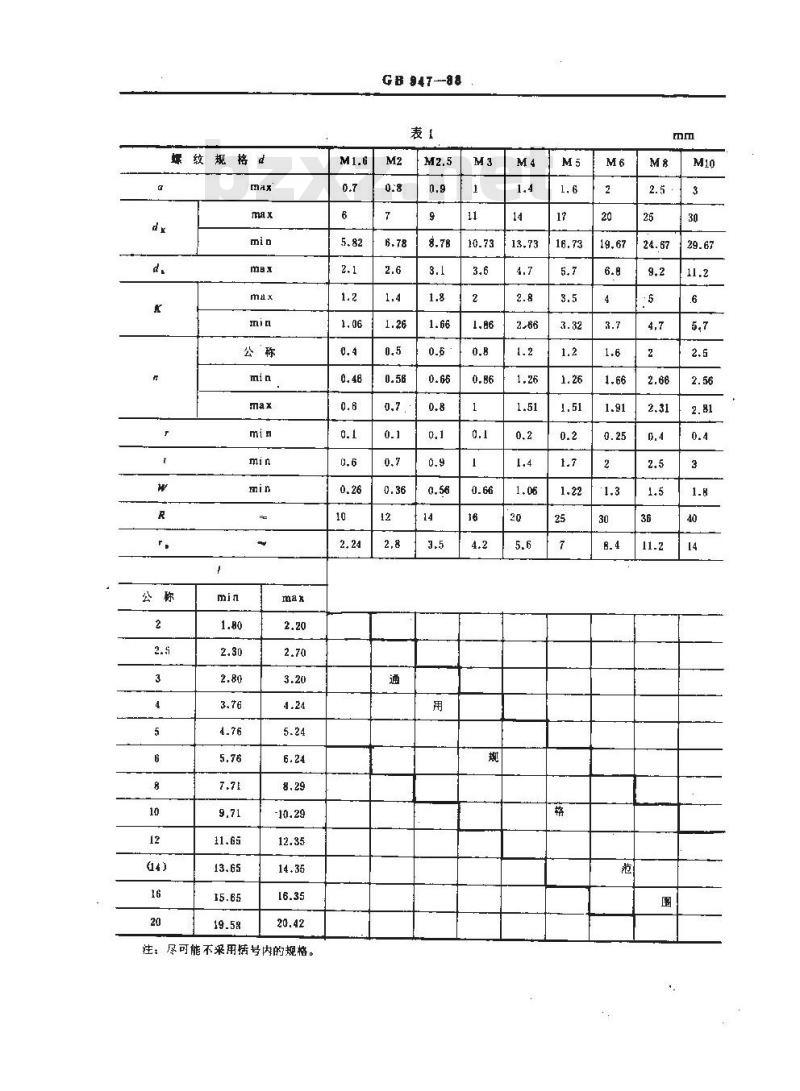

尺寸如下图及表 1 所示。
（不完整螺纹的长度）<2P，P-
国家机械工业委员会1988-06-24批准一螺距。
UDC 621.882.2
GB 947--88
代替 GB 947 —76
1989 -07-01实施
螺纹规格d
注：尽可能不采用括号内的规格。M1.6
GB 947--88

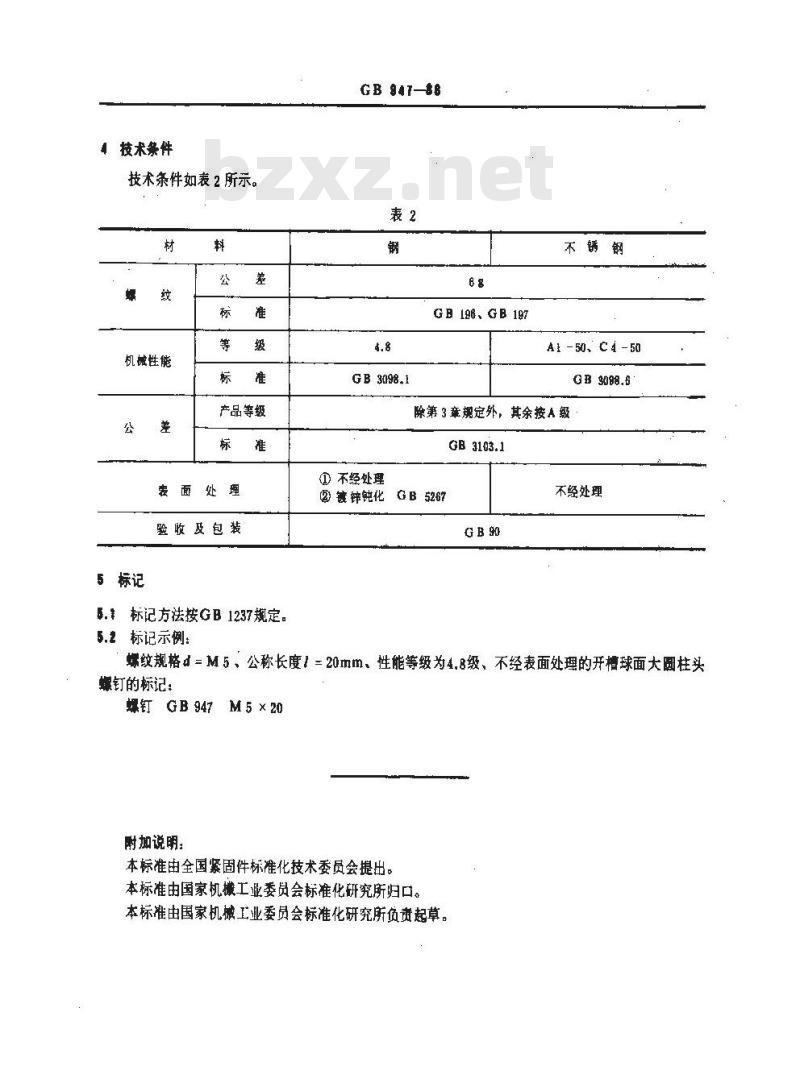

技术条件
技术条件如表2所示。
机械性能
5标记
产品等级
表面处理
验收及包装
5.1标记方法按GB1237规定。
5.2标记示例：
GB 9T—88
GB 196, GB 197
GB 3098.1
不锈钢
A1 - 50、C 4 - 50
除第 3章规定外，其余按A级
①不经处理
②镀锌钝化GB526?
不经处理
螺纹规格d=M5、公称长度1=20mm性能等级为4.8级、不经表面处理的开槽球面大圆柱头螺钉的标记：
M5×20
螺钉GB 947
附加说明：
本标准由全国紧固件标准化技术委员会提出。本标准由国家机搬工业委员会标准化研究所归口。本标准由国家机撼工业委员会标准化研究所负责起草。
