GB/T 959.2-1986挡圈技术条件 钢丝挡圈

主题内容

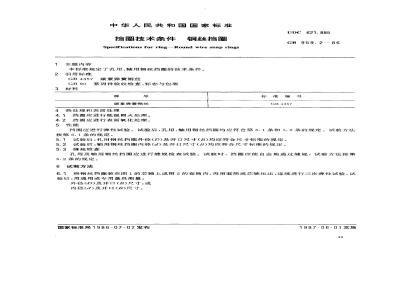

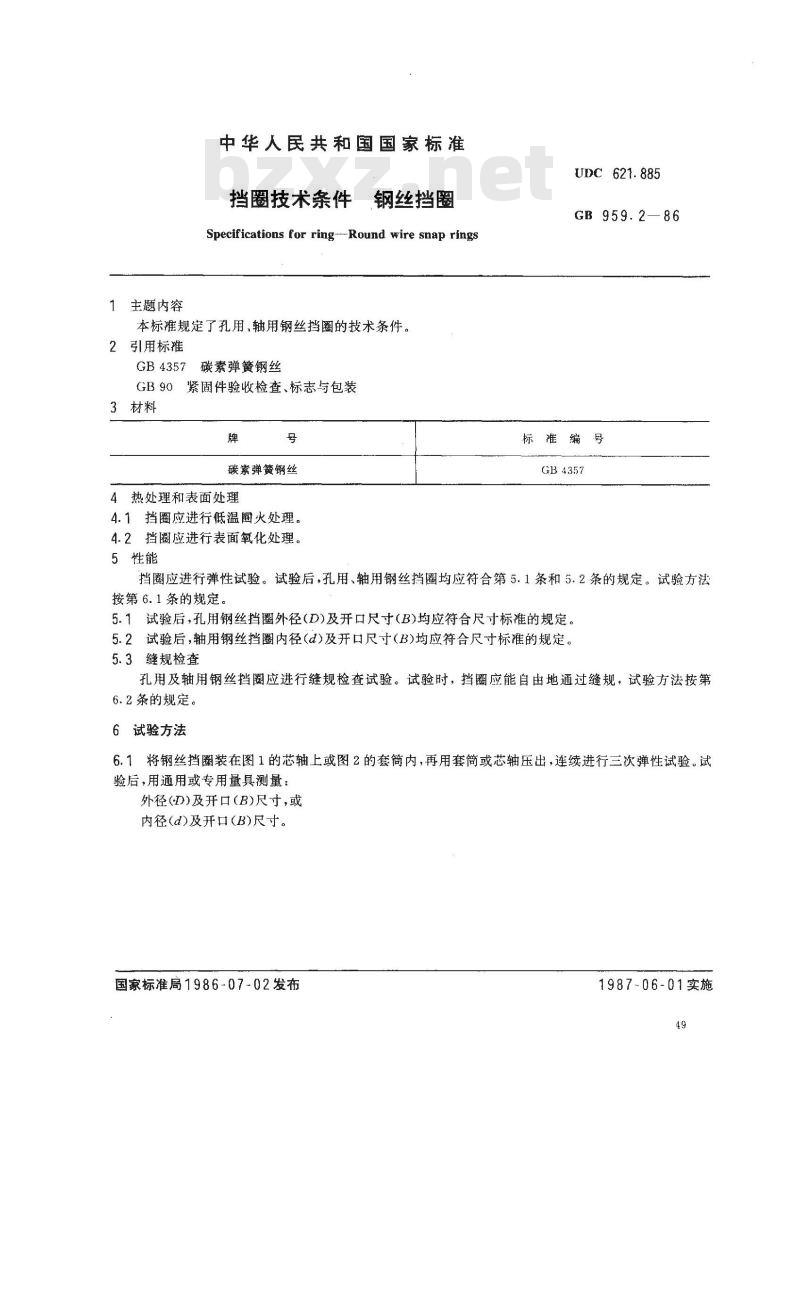

中华人民共和国国家标准
挡圈技术条件钢丝挡圈
Specifications for ring --Round wire snap rings本标摊规定了孔用、轴用钢丝挡圈的技术条件。2引用标准
GB4357
碳素弹簧钢丝
GB90紧固件验收检查、标志与包装3材料
碳素弹簧钢丝
4热处理和表面处理
4.1挡圈应进行低温圖火处理。
4.2挡圈应进行表面氧化处理。
5性能
UDC 621.885
GB959.2—86
标准编号
GB4357
挡圈应进行弹性试验。试验后，孔用、轴用钢丝挡圈均应符合第5.1条和5.2条的规定。试验方法按第6.1条的规定。
5.1试验后，孔用钢丝挡圈外径(D)及开口尺寸(B)均应符合尺寸标准的规定。5.2试验后，轴用钢丝挡圈内径(d)及开口尺寸(B)均应符合尺寸标准的规定。5.3缝规检查
孔用及轴用钢丝挡圈应进行缝规检查试验。试验时，挡圈应能自由地通过缝规，试验方法按第6.2条的规定。
6试验方法

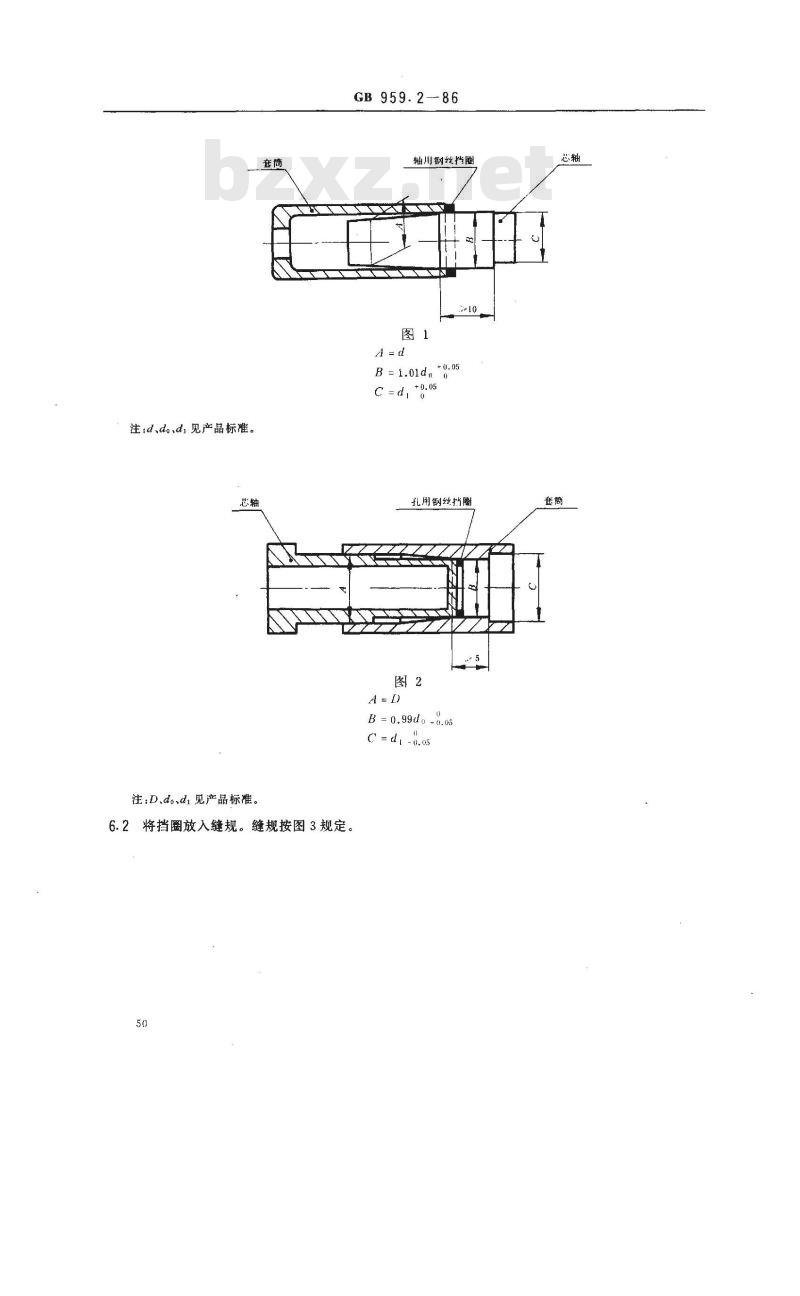

6.1将钢丝挡圈装在图1的芯轴上或图2的套简内，再用套简或芯轴压出，连续进行三次弹性试验。试验后，用通用或专用量具测量：外径(D)及开口(B)尺寸，或
内径(d)及开口(B)尺寸。
国家标准局1986-07~02发布
1987-06-01实施
注：d、dod,见产品标准。
注:D.do、di见产品标准。

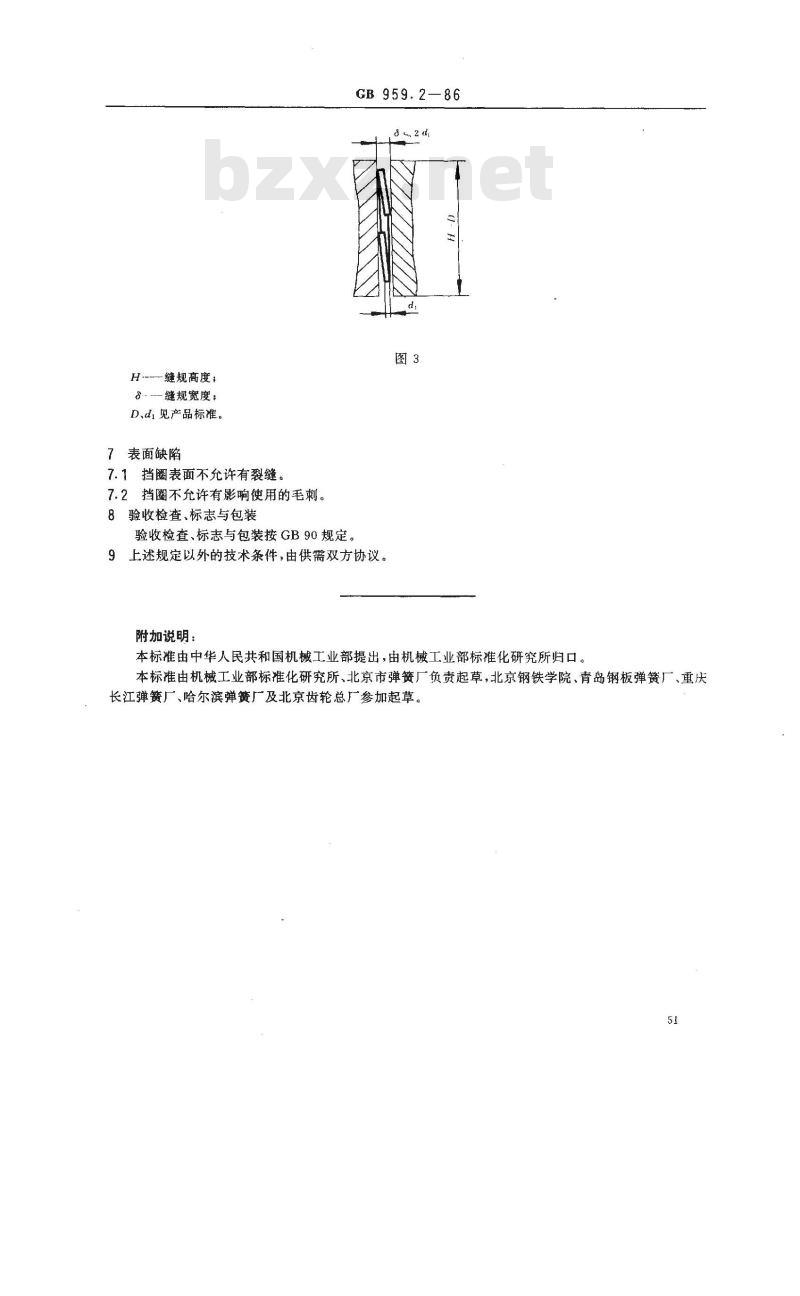

6.2将挡圈放入缝规。缝规按图3规定。50
GB959.2-86
轴用钢丝挡圈
B=1.01d *9.05
C=d, *g. 05
孔用钢丝挡圈
B = 0.99do - 0.05
C=d,-0.05
H.缝规高度
缝规宽度：
D、di见产品标准。
表面缺陷
7.1挡圈表面不允许有裂缝。
7.2挡圈不允许有影响使用的毛刺。验收检查、标志与包装
验收检查、标志与包装按GB90规定。9
GB959.2—86
上述规定以外的技术条件，由供需双方协议，附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口，本标准由机械工业部标准化研究所、北京市弹簧厂负责起草，北京钢铁学院、青岛钢板弹簧厂、重庆长江弹簧厂、哈尔滨弹簧广及北京齿轮总厂参加起草。51
